某商贸楼供配电系统设计

目 录
摘要 I
ABSTRACT II
第一章 绪言 1
第一节 工程概况 1
第二节 本设计主要设计内容 2
第二章 负荷分级和主接线图 3
第一节 负荷分级的意义 3
第二节 负荷分级的规定 3
第三节 本工程的负荷分级 3
第四节 主接线方案 4
一、对主接线的基本要求 4
二、不同等级的负荷对电源的要求 4

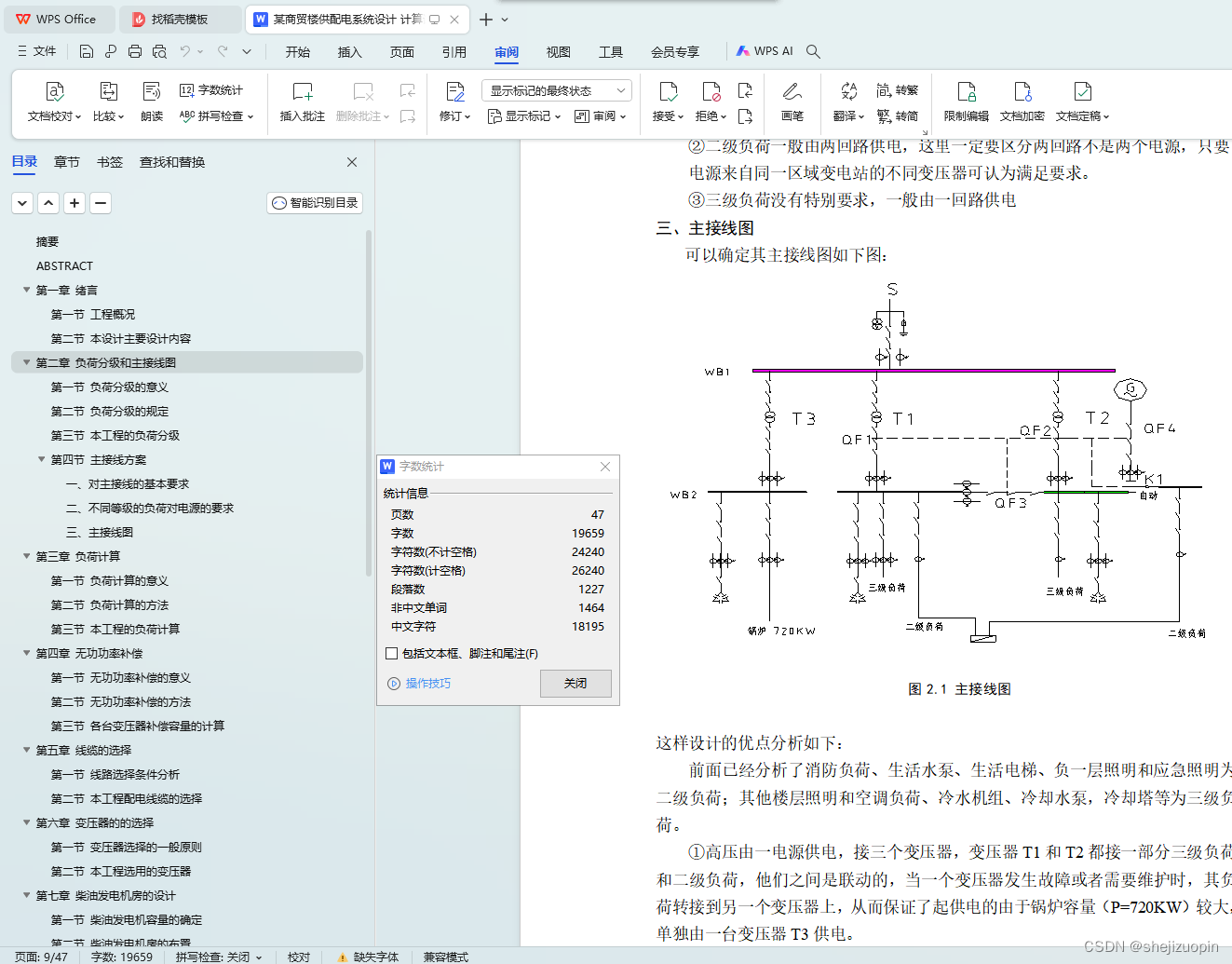

三、主接线图 5

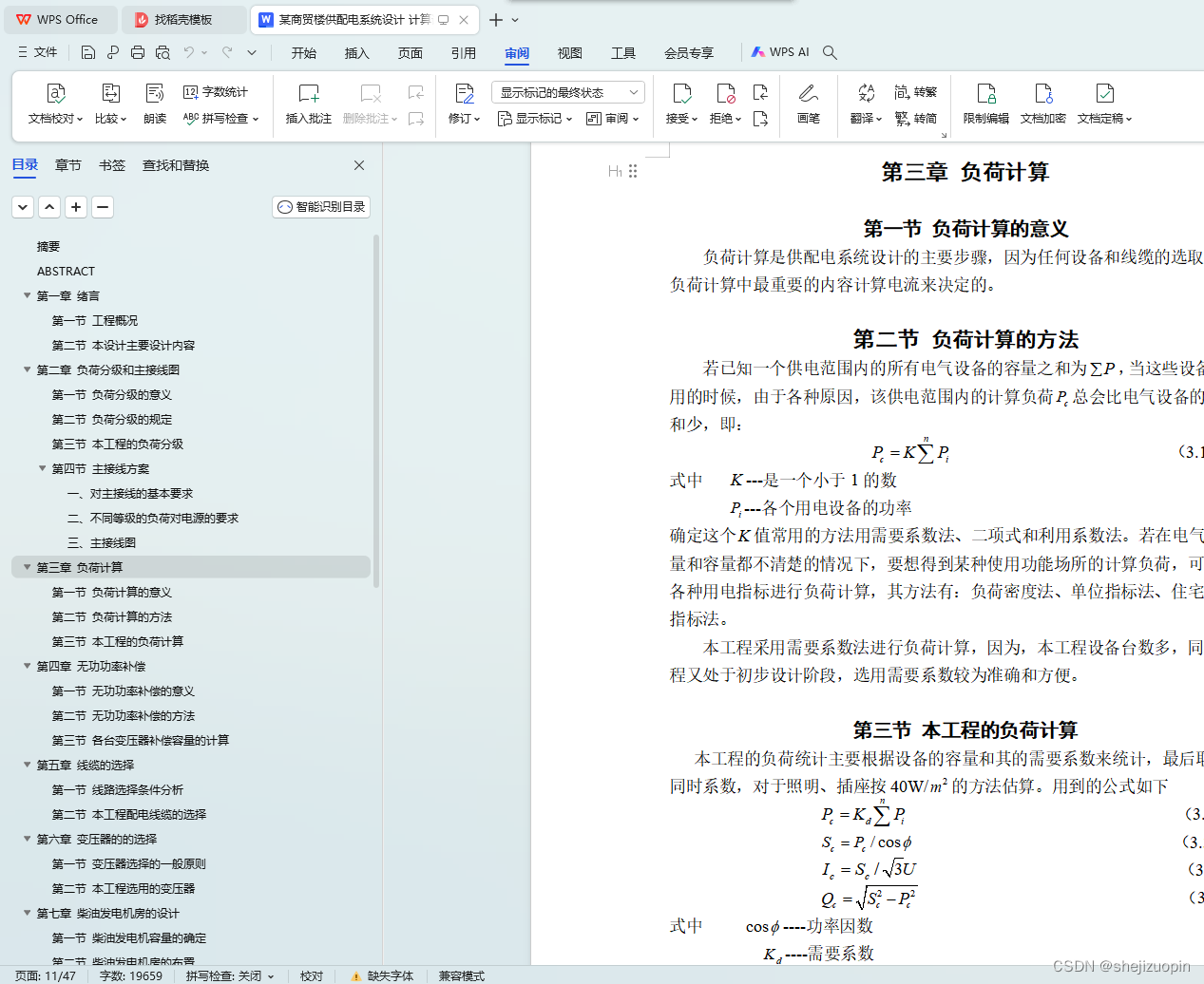

第三章 负荷计算 7
第一节 负荷计算的意义 7
第二节 负荷计算的方法 7
第三节 本工程的负荷计算 7
第四章 无功功率补偿 10
第一节 无功功率补偿的意义 10
第二节 无功功率补偿的方法 10

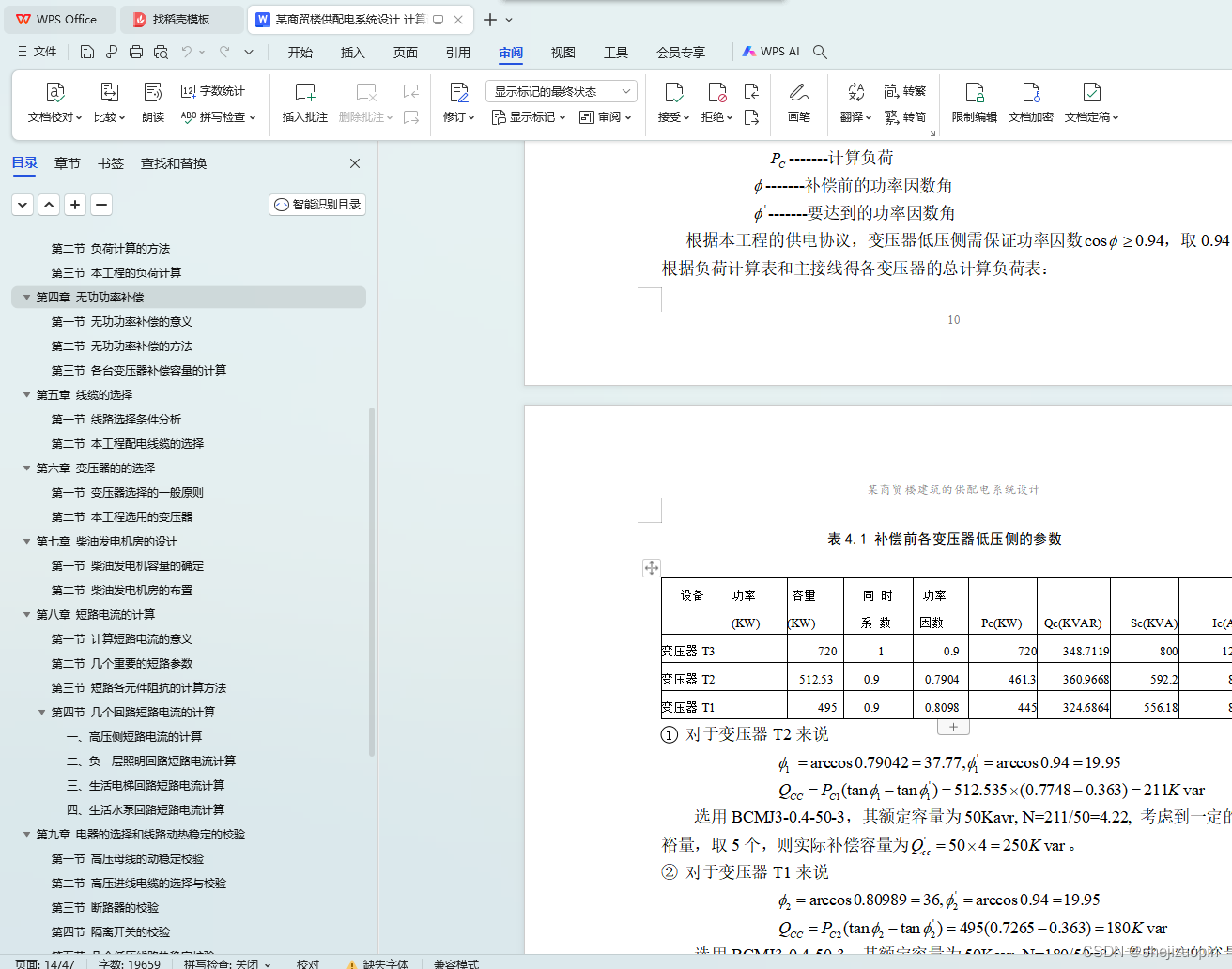

第三节 各台变压器补偿容量的计算 10
第五章 线缆的选择 12
第一节 线路选择条件分析 12
第二节 本工程配电线缆的选择 13
第六章 变压器的的选择 14
第一节 变压器选择的一般原则 14
第二节 本工程选用的变压器 14

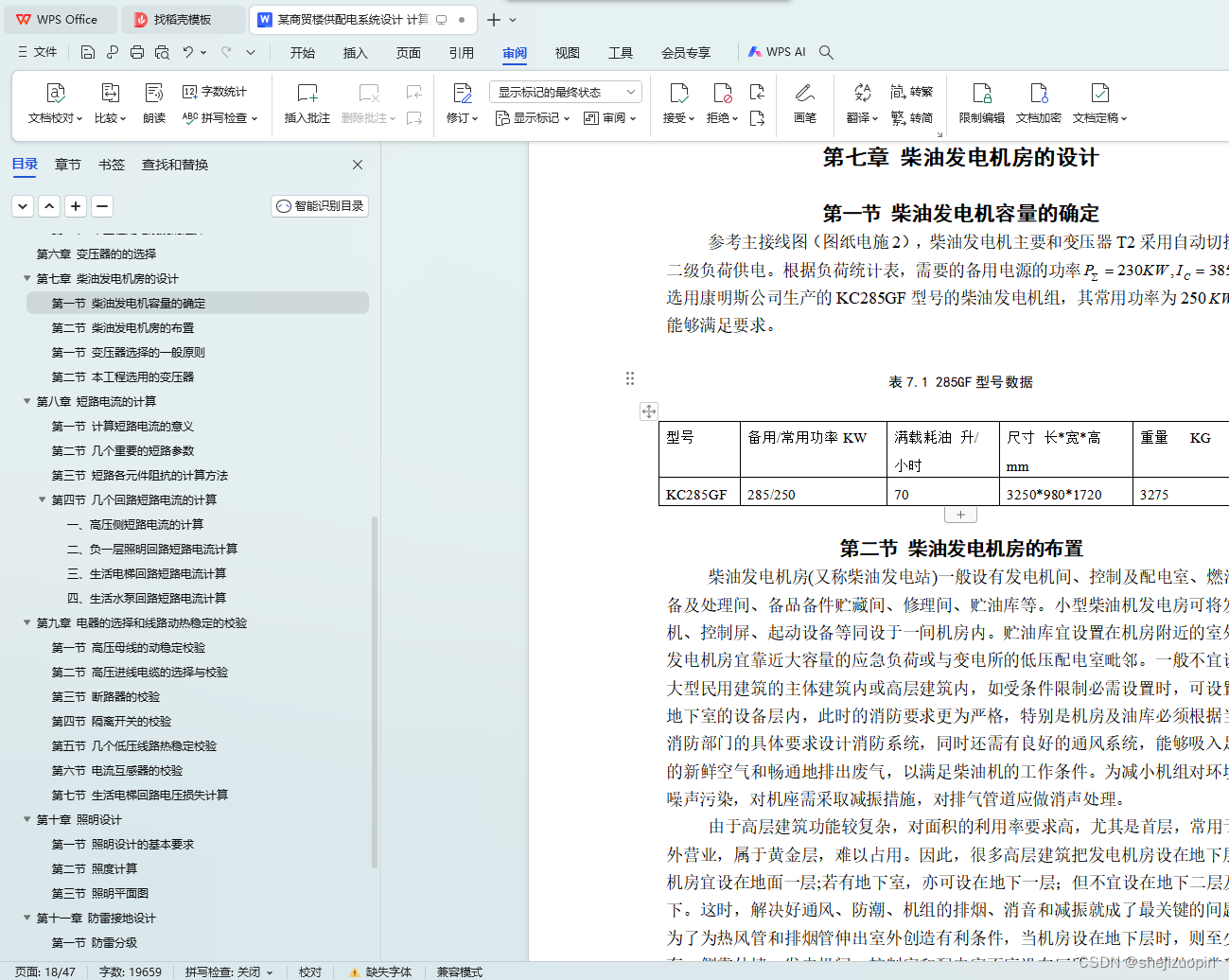

第七章 柴油发电机房的设计 16
第一节 柴油发电机容量的确定 16
第二节 柴油发电机房的布置 16
第八章 短路电流的计算 19
第一节 计算短路电流的意义 19
第二节 几个重要的短路参数 19
第三节 短路各元件阻抗的计算方法 20
第四节 几个回路短路电流的计算 21
一、高压侧短路电流的计算 21
二、负一层照明回路短路电流计算 22
三、生活电梯回路短路电流计算 23
四、生活水泵回路短路电流计算 25

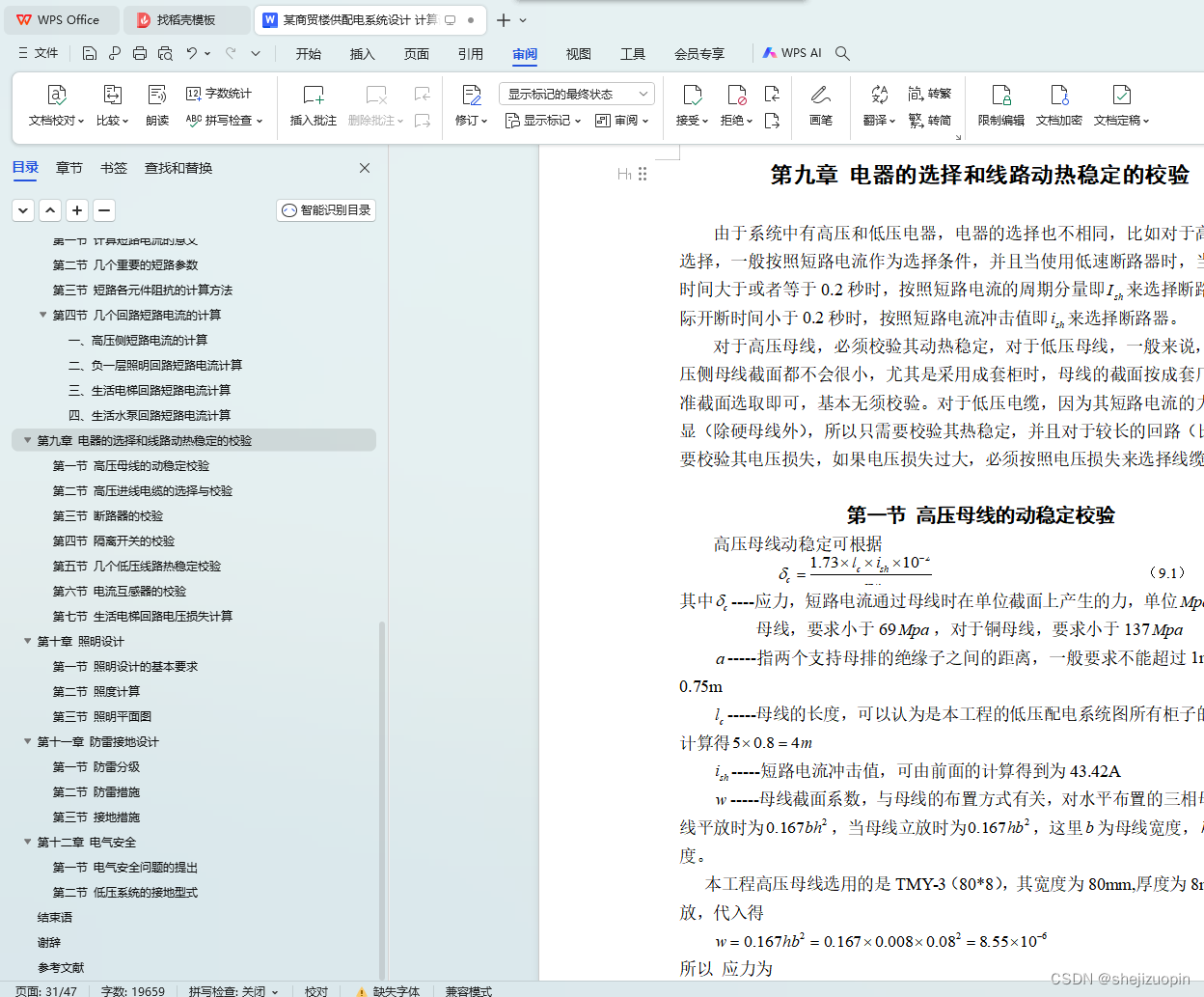

第九章 电器的选择和线路动热稳定的校验 27
第一节 高压母线的动稳定校验 27
第二节 高压进线电缆的选择与校验 27
第三节 断路器的校验 28
第四节 隔离开关的校验 28
第五节 几个低压线路热稳定校验 29
第六节 电流互感器的校验 29
第七节 生活电梯回路电压损失计算 30

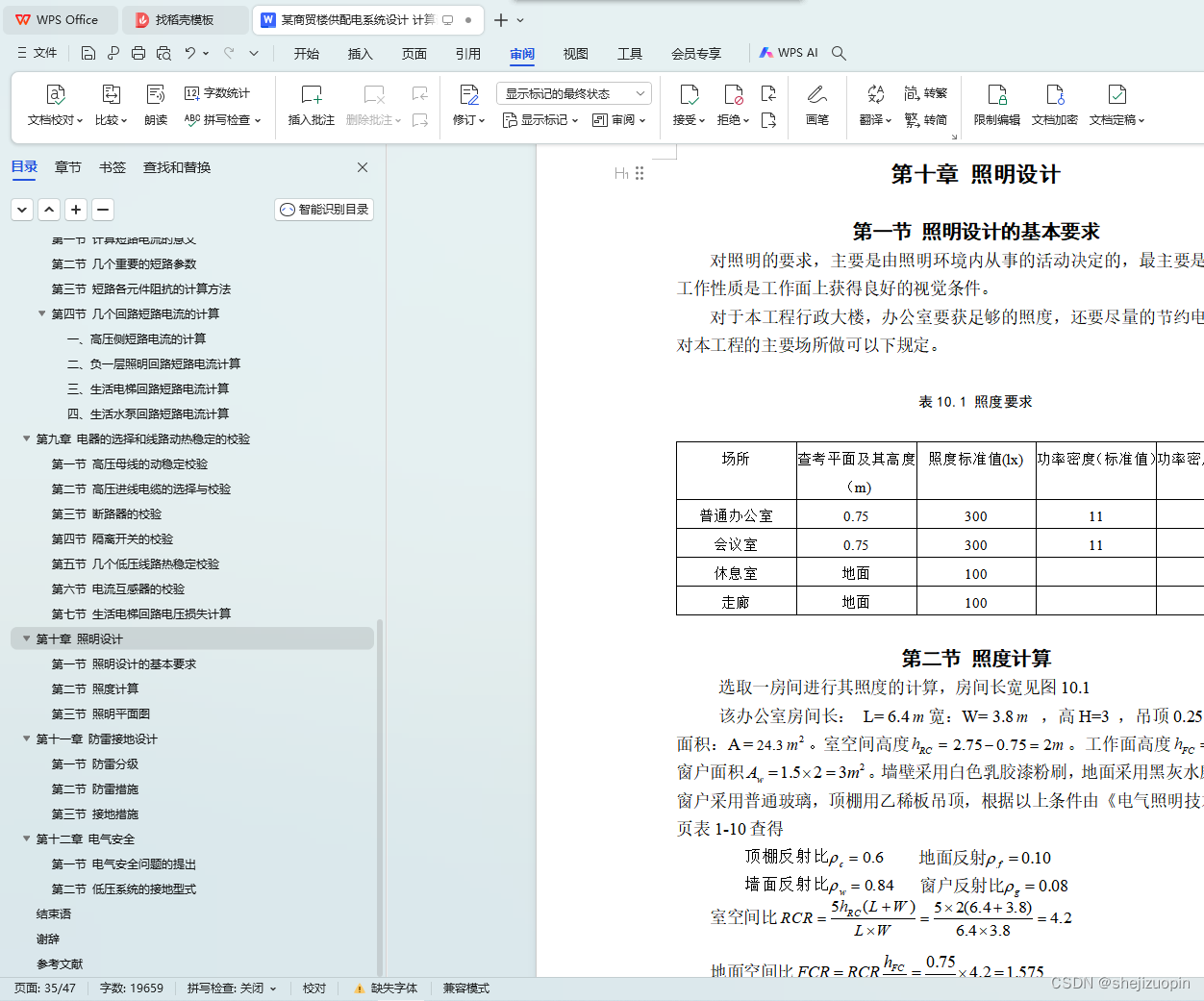

第十章 照明设计 31
第一节 照明设计的基本要求 31
第二节 照度计算 31
第三节 照明平面图 33

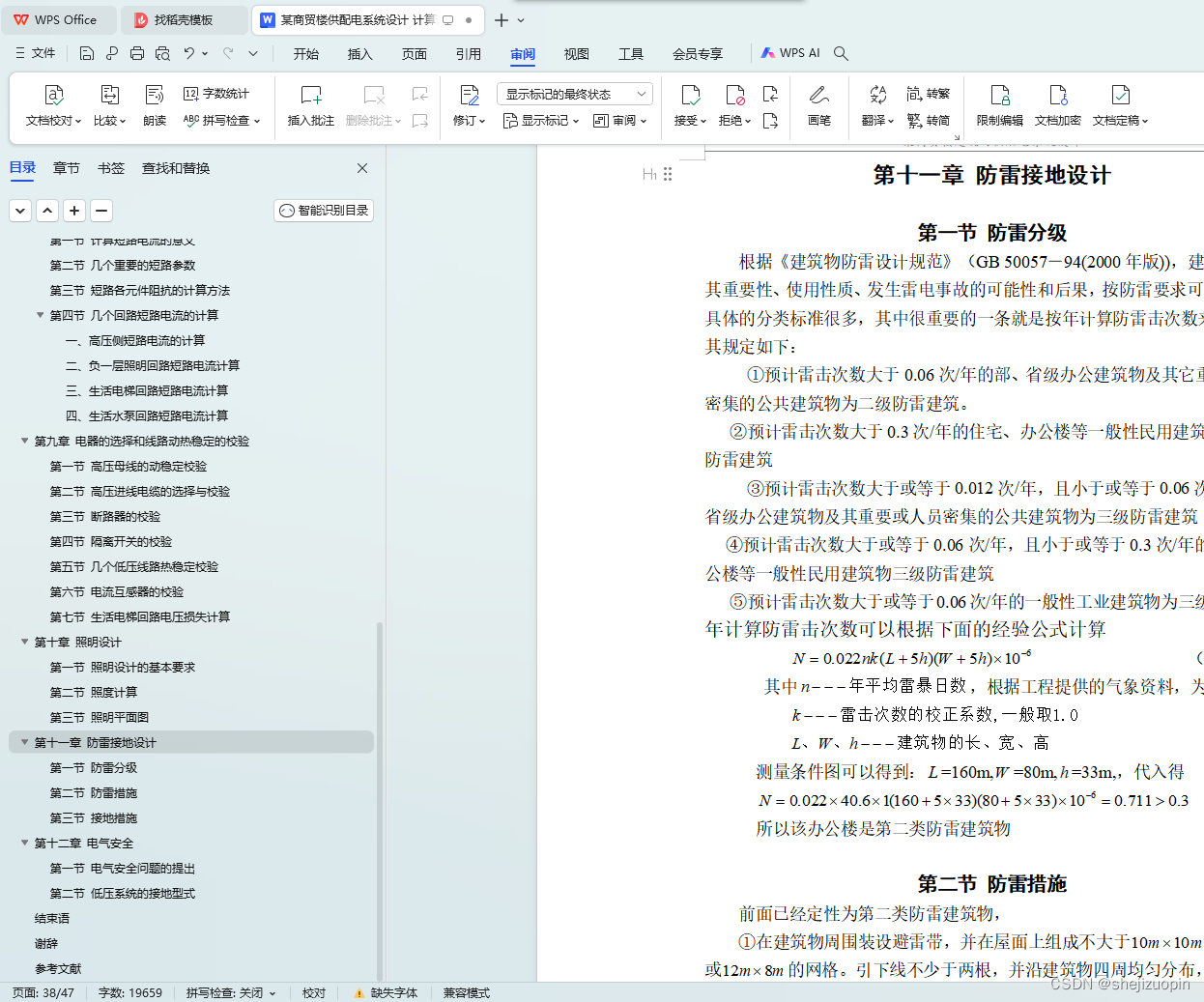

第十一章 防雷接地设计 34
第一节 防雷分级 34
第二节 防雷措施 34
第三节 接地措施 35

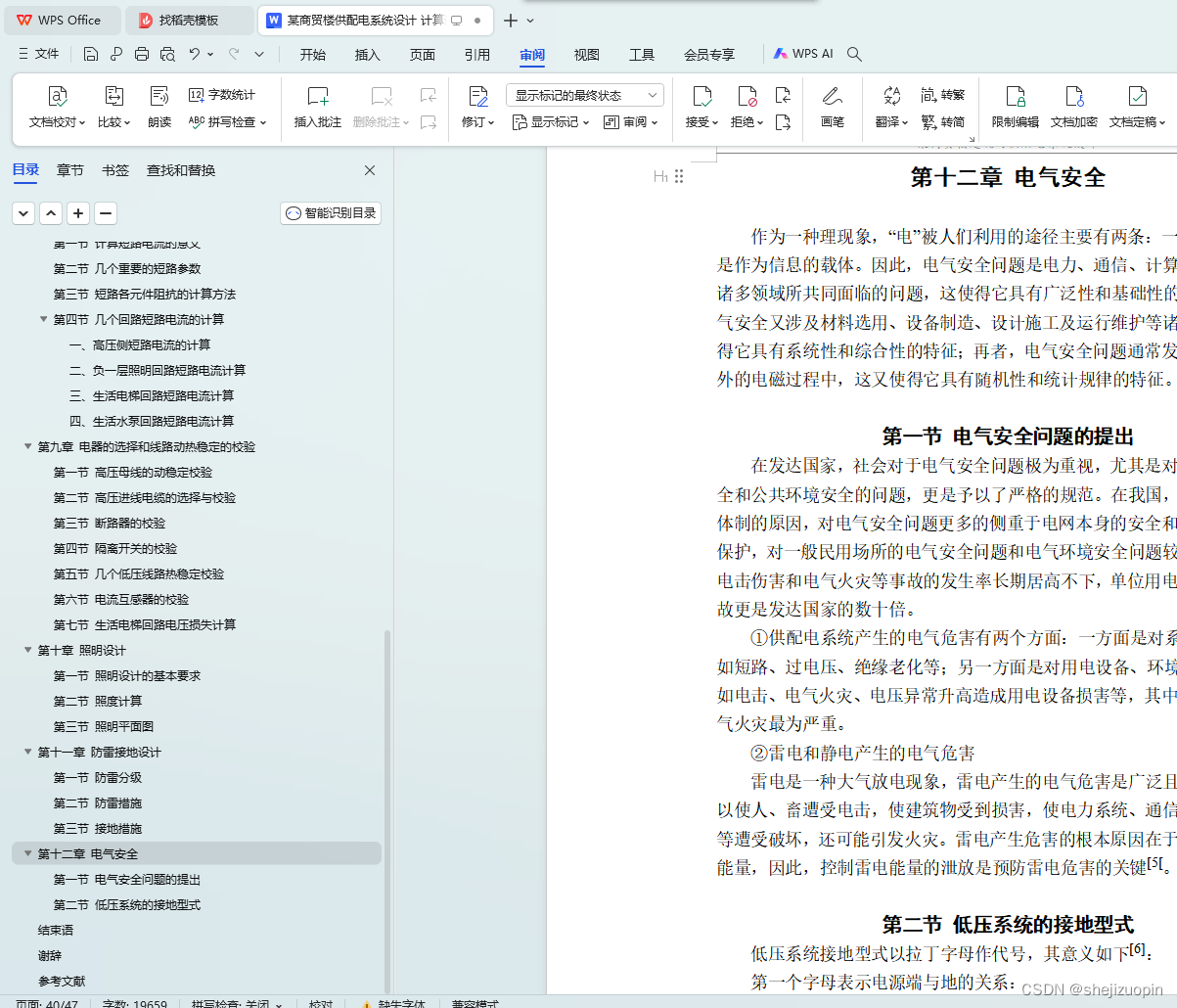

第十二章 电气安全 36
第一节 电气安全问题的提出 36
第二节 低压系统的接地型式 36
结束语 41
谢辞 42
参考文献 43
第一节 工程概况
本工程是一某商贸楼建筑的供配电系统设计，建筑物长160米，宽80米。高33米，地下一层，其主要有车库、消防控制室、变配电室、柴油发电机房和几个较大的会议室。地上九层，主要为各部门办公室、会议室、接待室等。总面积为20000M2，电力负荷简单，主要为照明、消防和动力负荷，，其动力负荷又主要是空调。
①供电协议
本工程与供电局达成的以下协议：
1）由负一层引入一回10KV电源。电源的短路容量为400MVA。
2）要求本楼变配电所定时过电流保护整定时间小于1.0s。
3）要求低压400V侧≥0．94。
②气象条件
本工程的气象资料：
1）最热月平均气温30℃。
2）年平均雷爆日40.6天。
3）最大风力为7级。
4）本地为湿热型气候。
③主要电气设备及用电负荷
1）给排水系统：
根据所给设计资料，生活泵：2台，P=11KW,1用1备；水池放空泵：1台，P=0.75KW；喷淋泵：2台，P=22KW，1用1备；消火栓泵：P=30KW,1用1备；潜水泵2台，P=4KW,1用1备。
2）通风系统
根据所给条件图，正压风机，2台，P=18.5KW；风机盘管，309台，功率分为
0.082KW、0.096KW、0.041KW和0.037KW四种
3）空调系统
根据所给条件图，空调机：双层面板型空调箱，2台，P1=15KW，P2=5.5KW；吊顶超薄型空气处理机，34台，功率为0.5KW和0.75KW两种。冷水机组：P1=148.8KW, P2=165.4KW；冷却泵：2台，P=302KW；冷冻泵：2台P=18.52KW；冷却塔：11KW。
4）其它用电负荷
生活电梯，1台，20Kw；消防电梯，1台 ，20K；W消防监控系统用电，10Kw ；有线电视系统用电，10Kw；其它弱电系统用电，20Kw；广告、环境照明预留负荷，10KW；议厅音控室预留，15KW。
第二节 本设计主要设计内容
建筑电气设计是在认真执行国家技术经济政策和有关的国家标准和规范的前提下，进行工业与民用建筑中的建筑电气设计，满足保障人身、设备及建筑物安全、供电可靠、电能订约、技术先进和经济合理的要求。建筑电气设计的内容很多，本次毕业设计仅对建筑电气设计的部分内容进行设计，主要包括供配电系统设计、柴油发电机房设计、大楼部分照明设计、部分动力设计、防雷接地设计和监控系统设计（选做）。通过这些设计，使自己加深对理论知识的理解，也是对上学期期末课程设计的深化，掌握建筑电气的一般设计方法和步骤。
①供配电系统设计
进行负荷计算、短路电流计算、合理选择高、低压主接线方案，确定并校验个主要的设备的整定值，合理选择变压器和自备用发电机，设计必要的保护措施，完成高底压配电系统图
②柴油发电机房设计
合理选择柴油发电机房的位置以及柴油发电机容量、控制保护方式。
③部分照明设计
进行大楼二、四、七层照明设计（含应急照明），并且根据大楼各部分的功能进行照度计算并且校核，完成相关的配电箱系统图
④部分动力设计
进行大楼二、四、七层动力设计，根据其它工种提供的设备资料，合理设计动力系统
⑤防雷接地设计
防雷接地设计包括防雷等级、防雷措施、防雷装置的安装位置；接地电阻的确定和接地装置的安装地点和方法等。
