某化工厂35kv总降变电所设计

目录
摘 要 1
Abstract 1
第1章 绪论 2
第2章 负荷计算 4
第2.1节 负荷计算的意义 4
第2.3节 负荷计算过程 4
第3章 变压器的选择 6
第3.1节 主变压器台数的确定 6
第3.2节 主变压器容量的确定 7
第3.3节 补偿电容器的选择 8

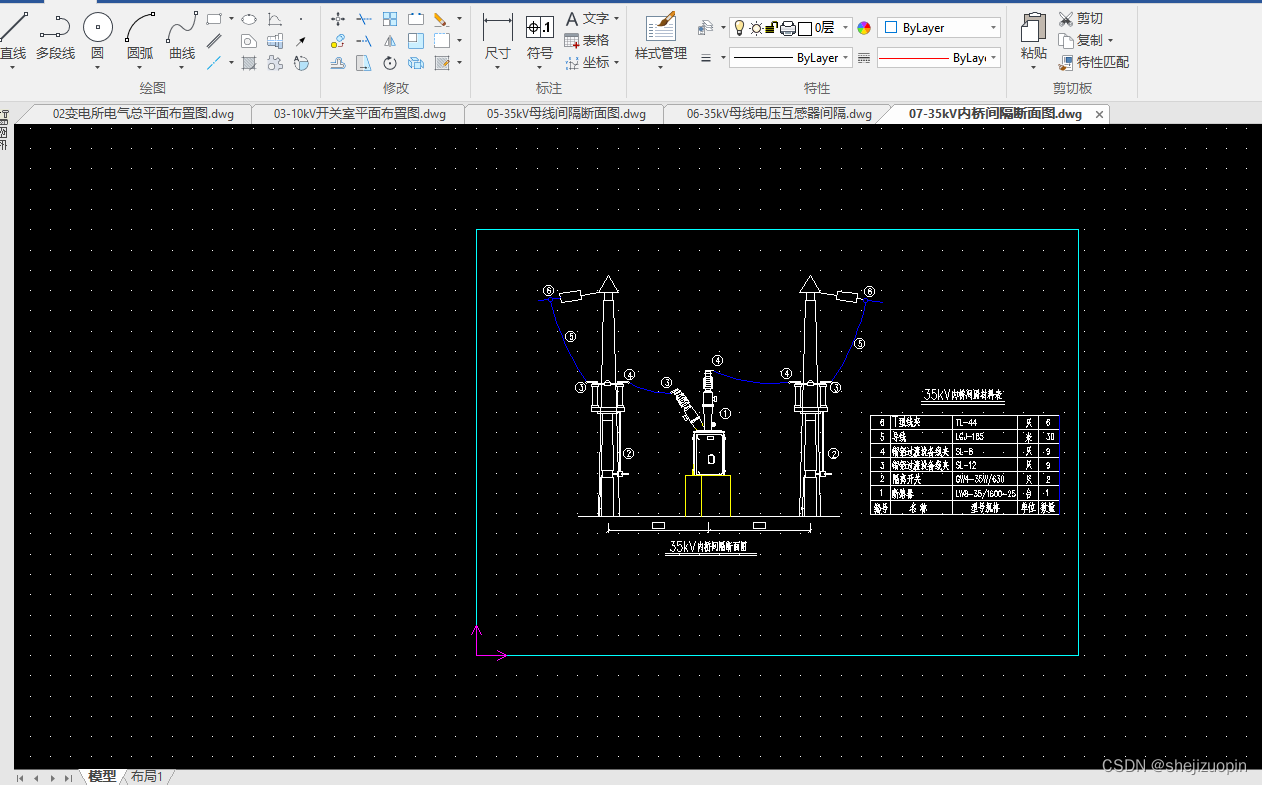

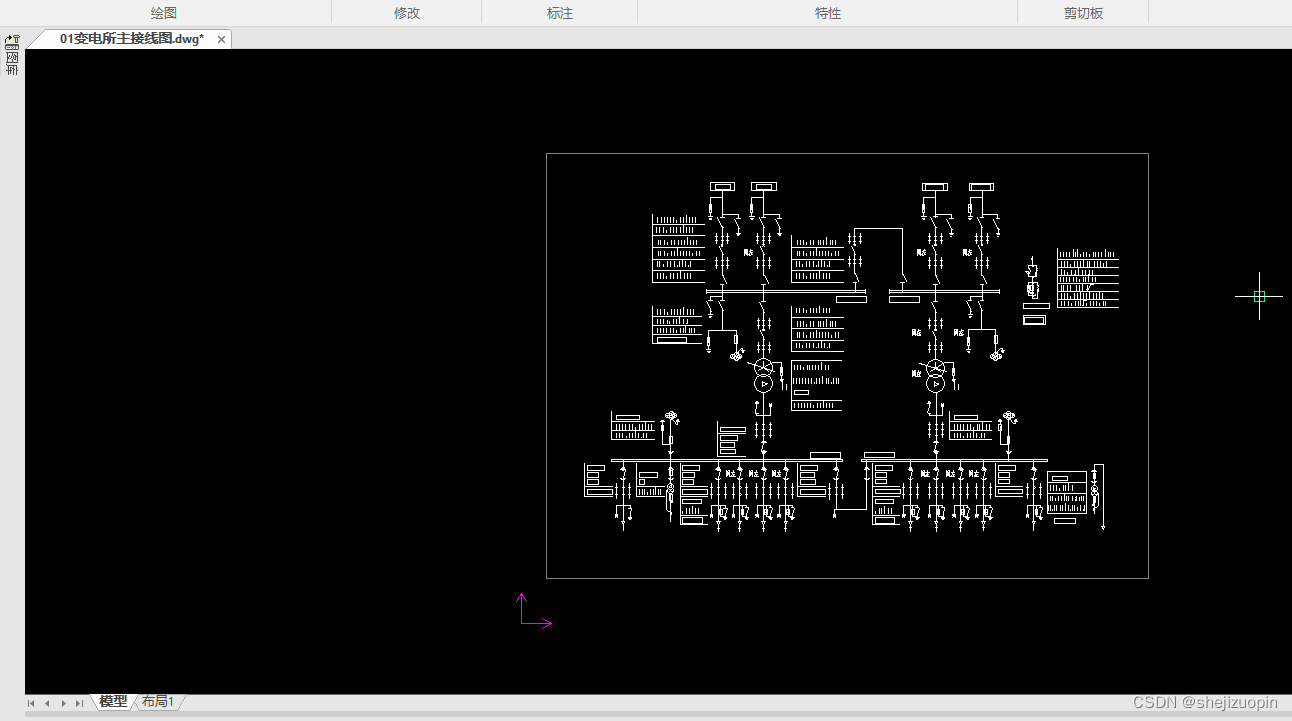

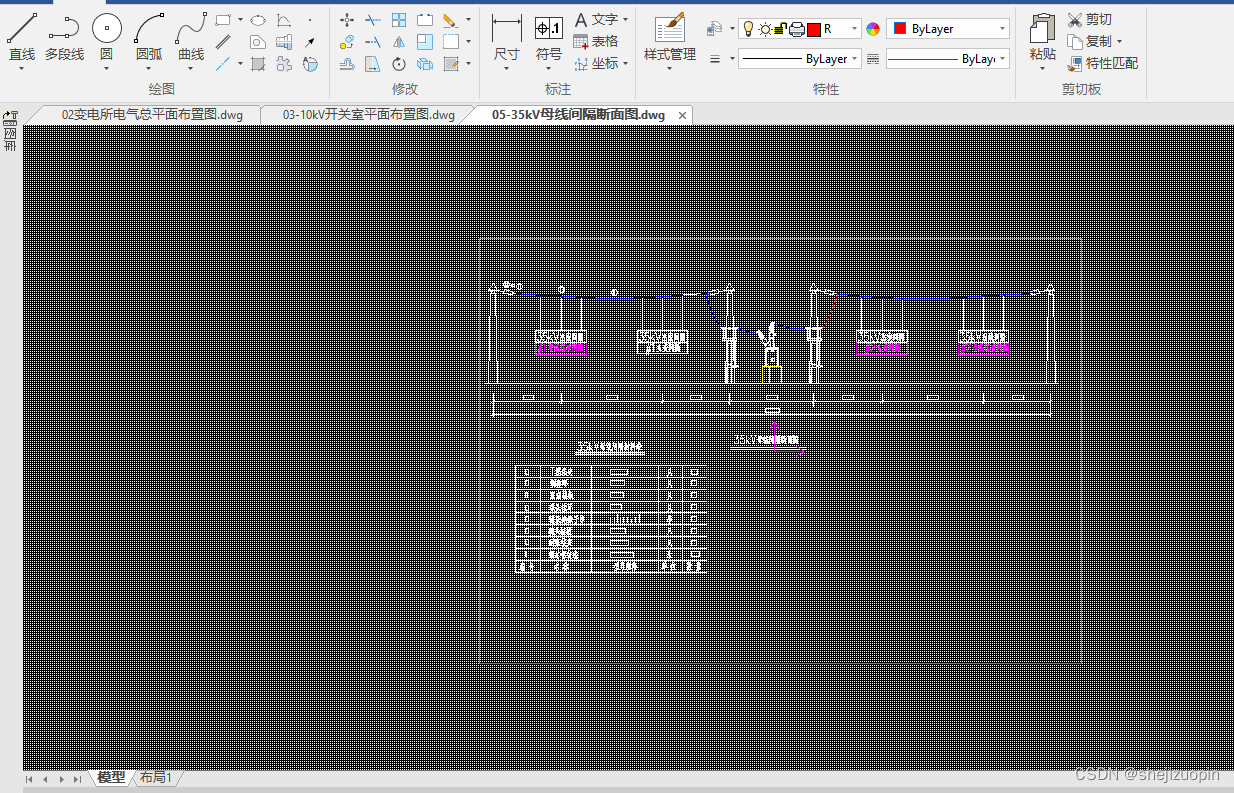

第4章 电气主接线的设计 9
第4.1节 电气主接线的概述 9
第4.2节 电气主接线的设计原则和要求 9
第4.3节 电气主接线方案的比较 10

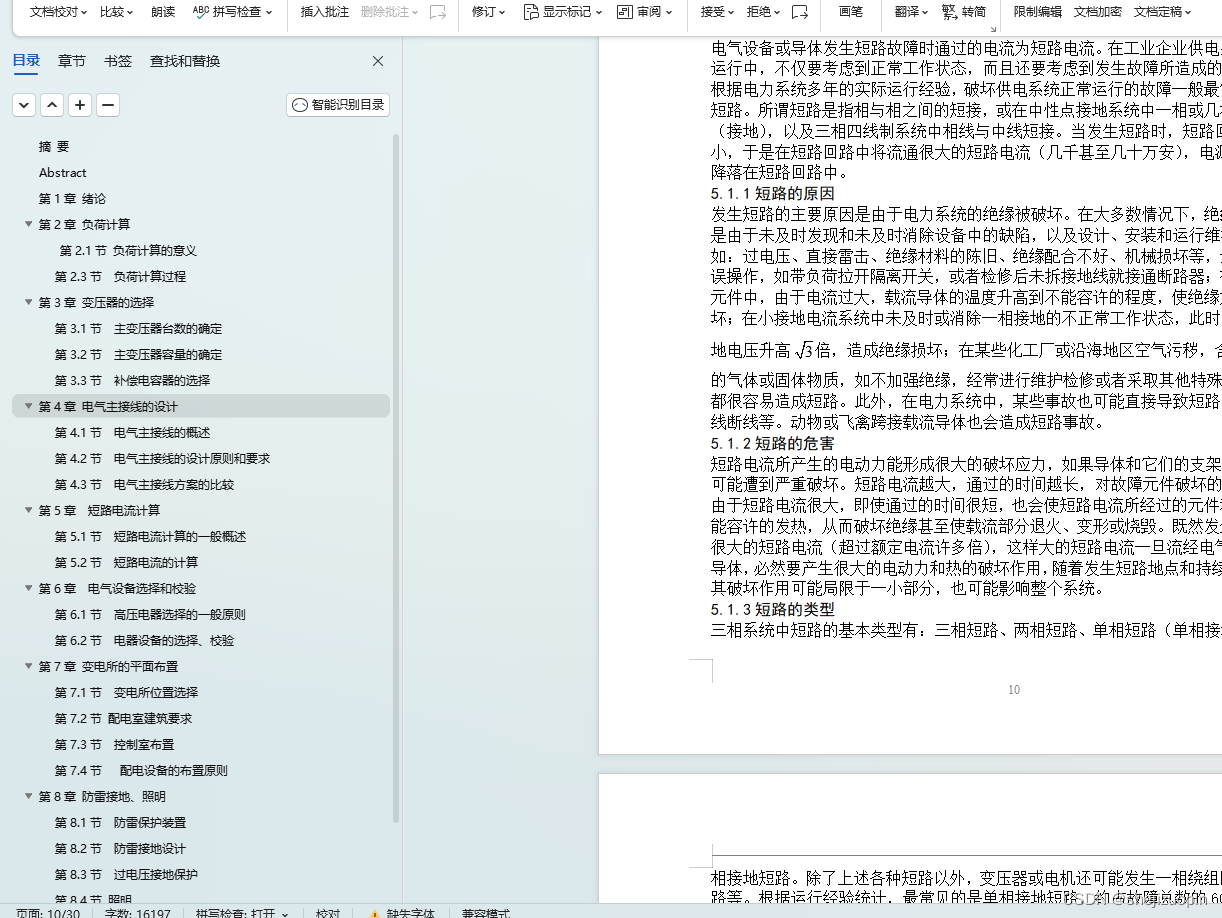

第5章 短路电流计算 11
第5.1节 短路电流计算的一般概述 11
第5.2节 短路电流的计算 13

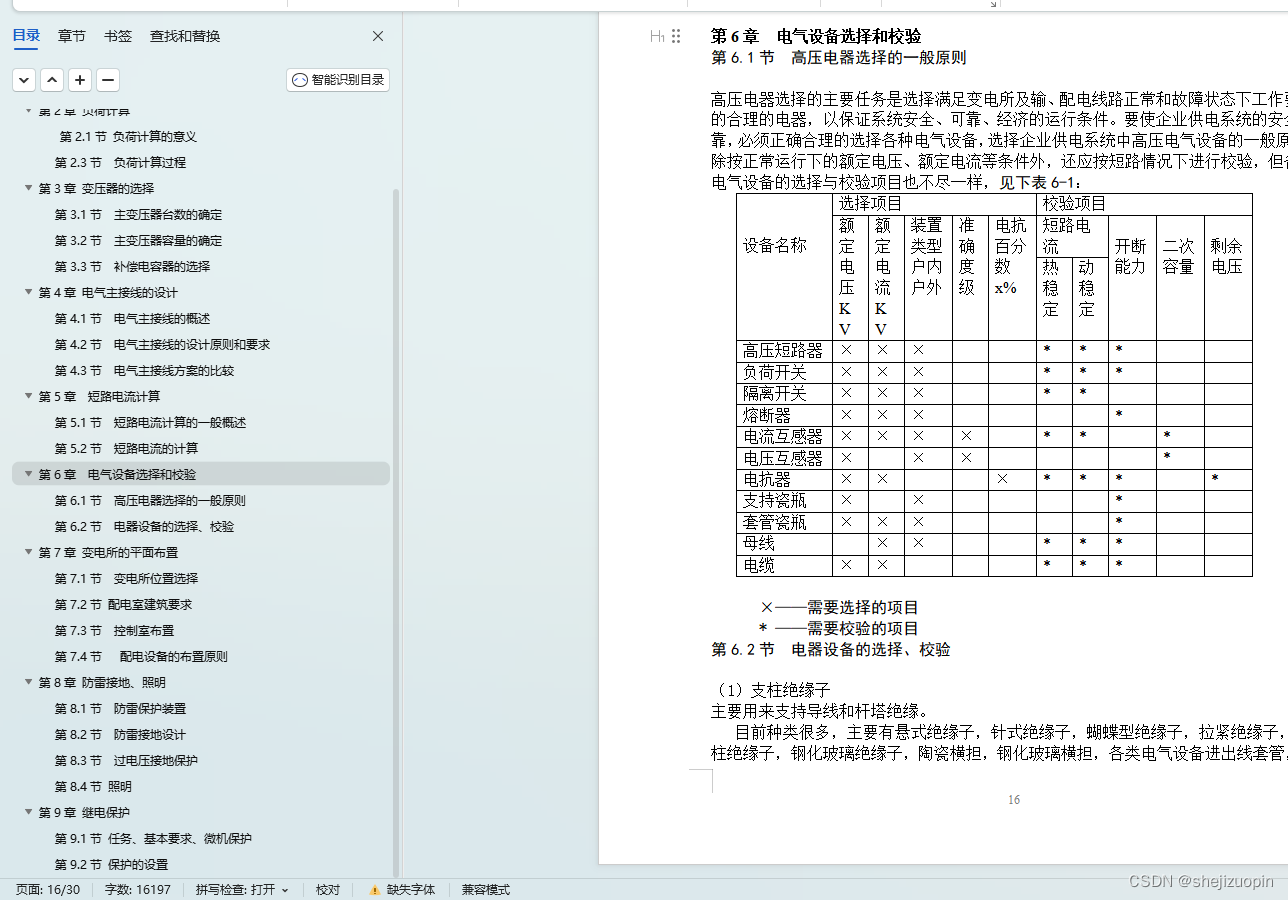

第6章 电气设备选择和校验 17
第6.1节 高压电器选择的一般原则 17
第6.2节 电器设备的选择、校验 17

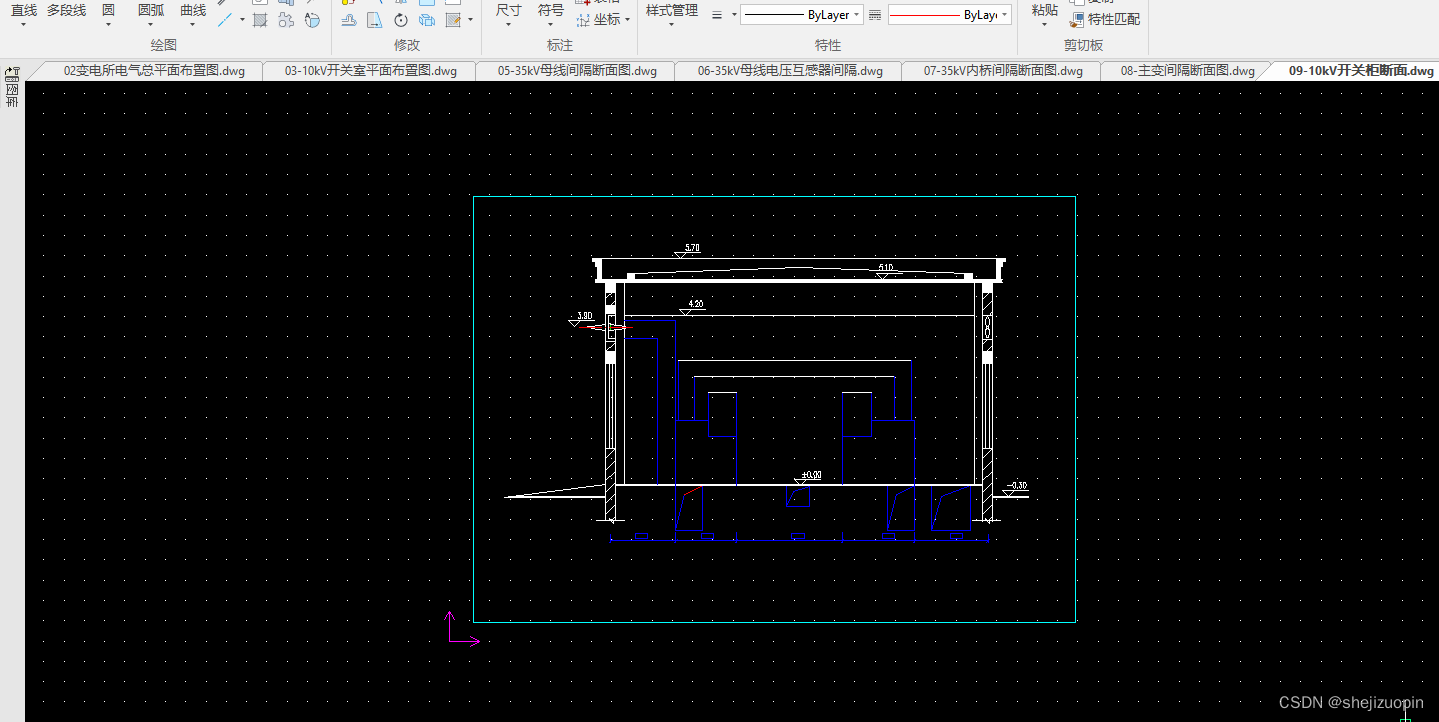

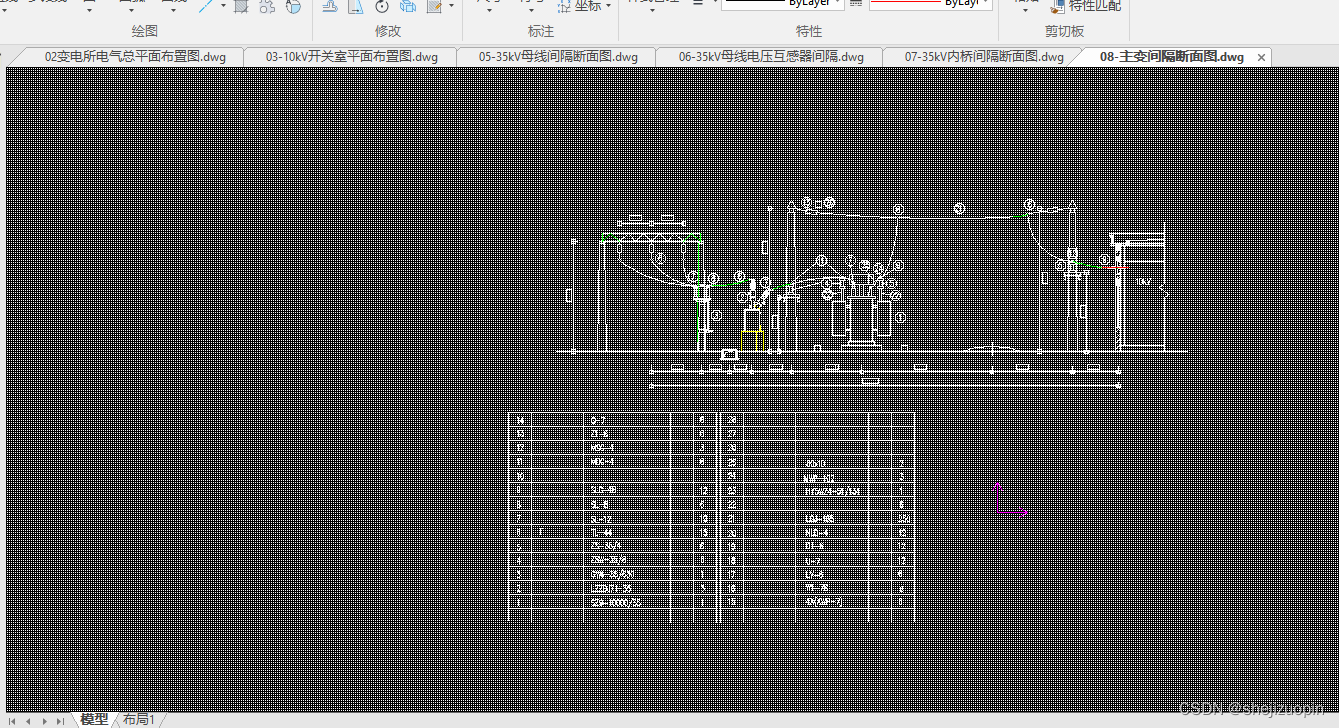

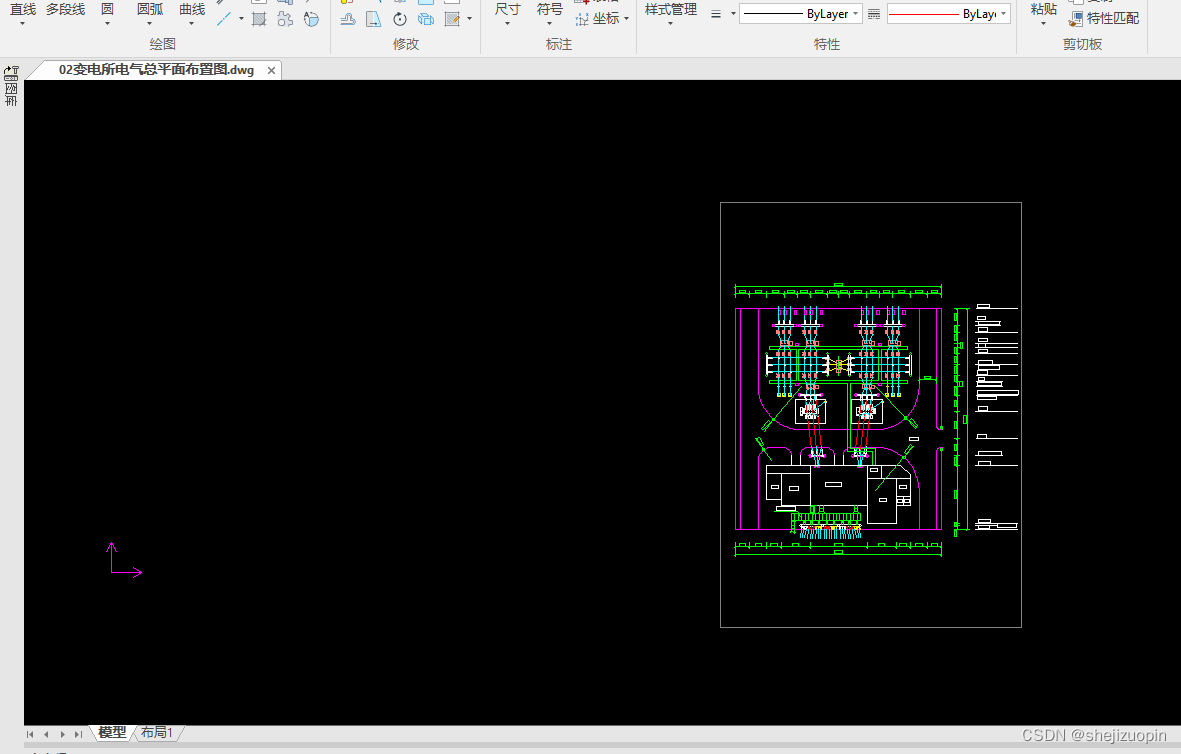

第7章 变电所的平面布置 23
第7.1节 变电所位置选择 23

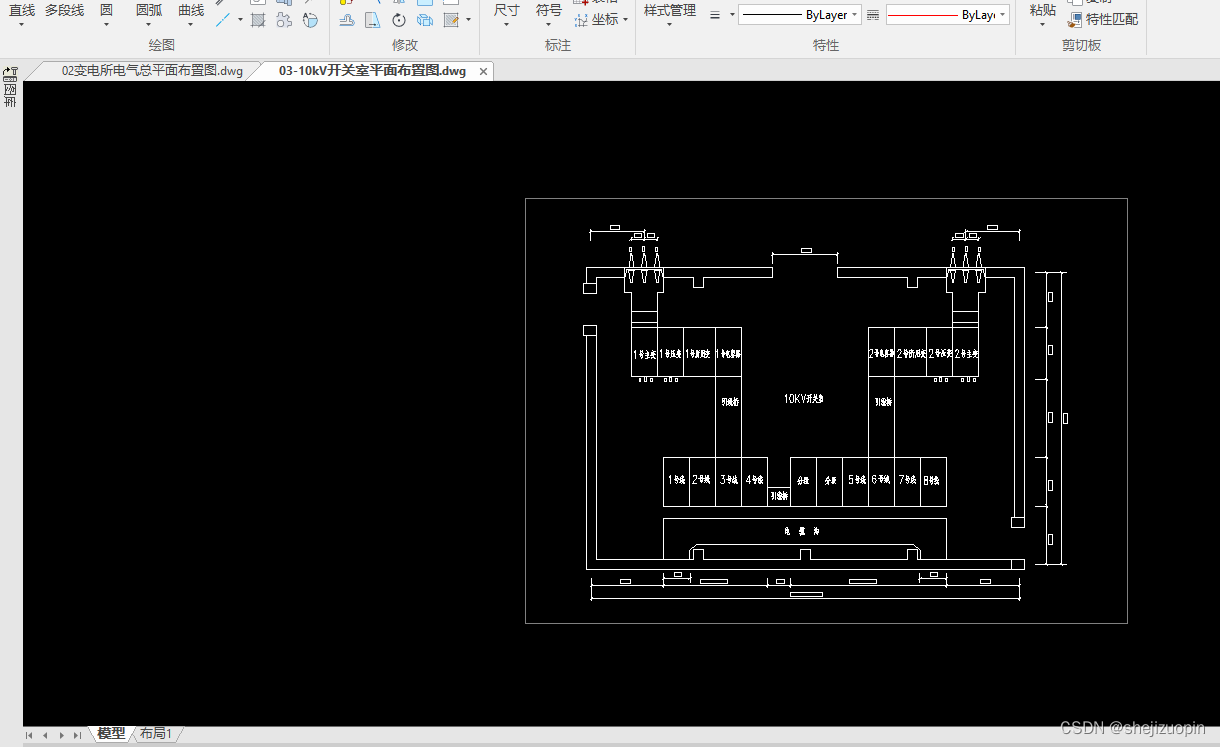

第7.2节 配电室建筑要求 24

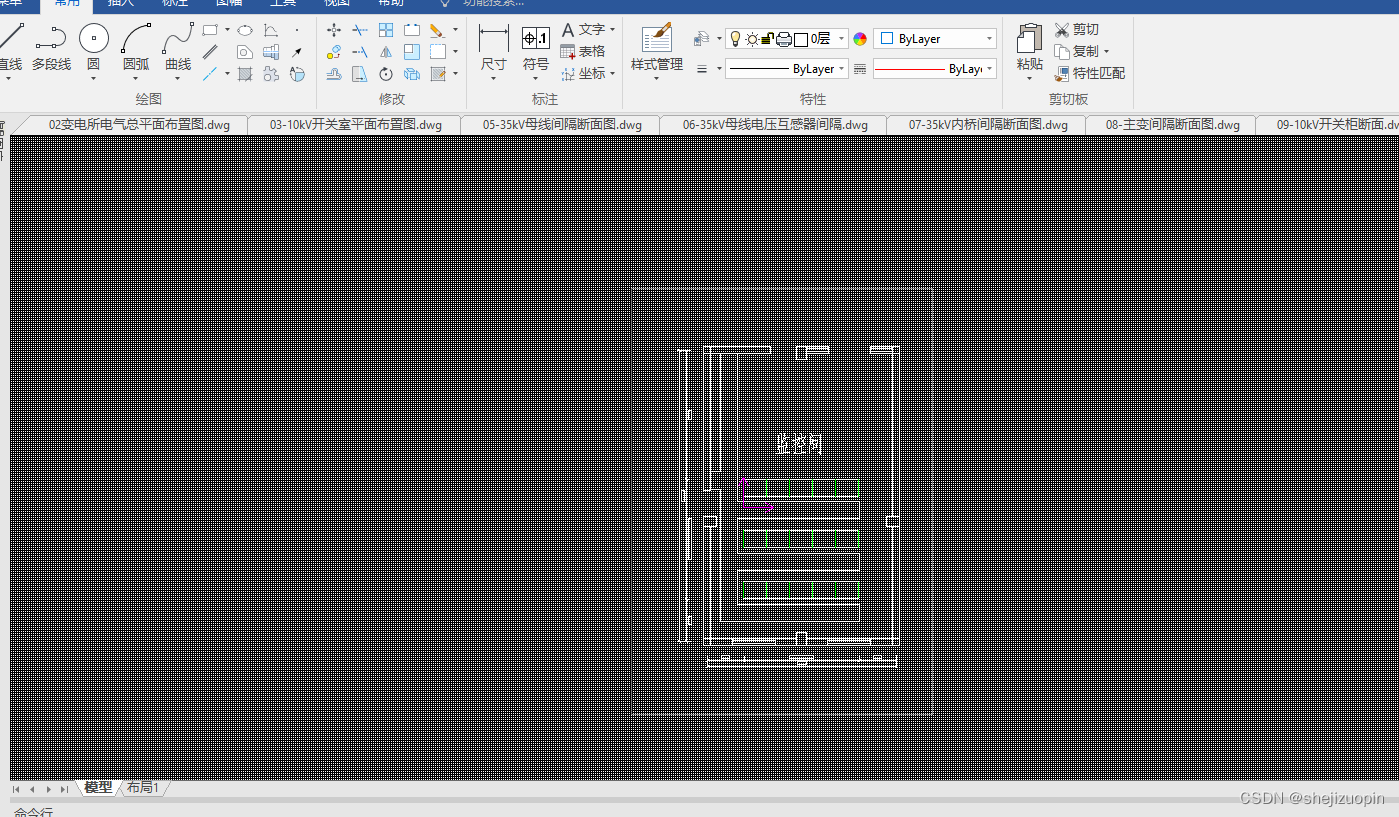

第7.3节 控制室布置 24
第7.4节 配电设备的布置原则 25
第8章 防雷接地、照明 25
第8.1节 防雷保护装置 25
第8.2节 防雷接地设计 25
第8.3节 过电压接地保护 27
第8.4节 照明 27
第9章 继电保护 27
第9.1节 任务、基本要求、微机保护 27
第9.2节 保护的设置 28
随着改革的不断深化，经济的迅速发展。各电力部门对变电所设计水平的要求将越来越高。现在所设计的常规变电所最突出的问题是设备落后，结构不合理，占地多，投资大，损耗高，效率低，尤其是在一次开关和二次设备造型问题上，基本停留在50—60年代的水平上，从发展的观点来看，将越来越不适应我国城市和农村发展的要求。
国民经济不断发展，对电力能源需求也不断增大，致使变电所数量增加，电压等级提高，供电范围扩大及输配电容量增大，采用传统的变电站一次及二次设备已越来越难以满足变电站安全及经济运行，少人值班或者无人值班的要求。现在已经大多采用了微机保护。分级保护和常规保护相比，增加了人机对话功能，自控功能，通信功能和实时时钟等功能，因此如果通过电力监控综合自动化系统，可以使变电站内值班人员或调度中心的人员及时掌握变电站的运行情况，直接对设备进行操作，及时了解故障情况，并迅速进行处理，达到供电系统的管理科学化、规范化、并且还可以做到与其他自动化系统互换数据，充分发挥整体优势，进行全系统的信息综合管理。
第2章 负荷计算
第2.1节 负荷计算的意义

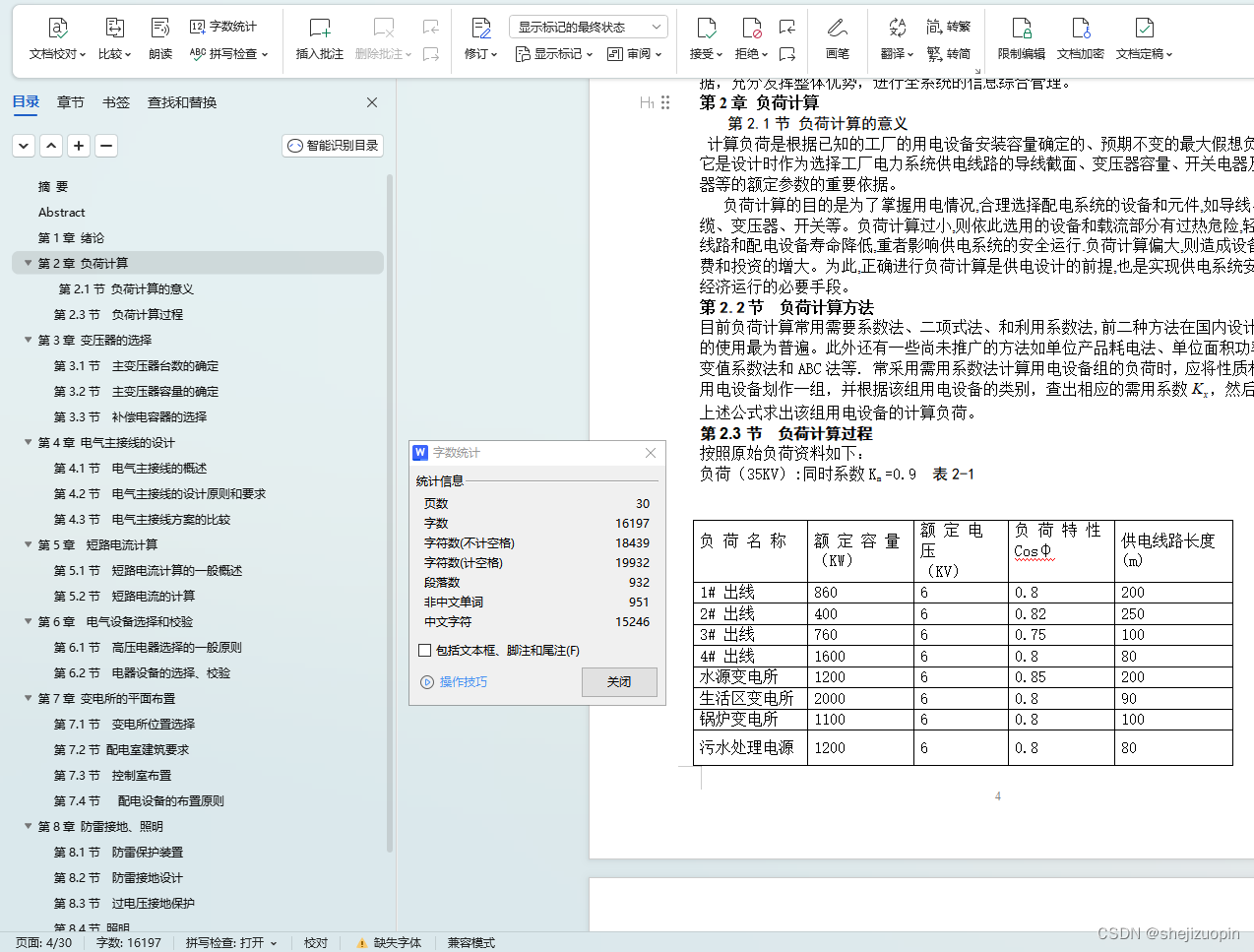

计算负荷是根据已知的工厂的用电设备安装容量确定的、预期不变的最大假想负荷。它是设计时作为选择工厂电力系统供电线路的导线截面、变压器容量、开关电器及互感器等的额定参数的重要依据。
负荷计算的目的是为了掌握用电情况,合理选择配电系统的设备和元件,如导线、电缆、变压器、开关等。负荷计算过小,则依此选用的设备和载流部分有过热危险,轻者使线路和配电设备寿命降低,重者影响供电系统的安全运行.负荷计算偏大,则造成设备的浪费和投资的增大。为此,正确进行负荷计算是供电设计的前提,也是实现供电系统安全、经济运行的必要手段。
第2.2节 负荷计算方法
目前负荷计算常用需要系数法、二项式法、和利用系数法,前二种方法在国内设计单位的使用最为普遍。此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABC法等. 常采用需用系数法计算用电设备组的负荷时，应将性质相同的用电设备划作一组，并根据该组用电设备的类别，查出相应的需用系数，然后按照上述公式求出该组用电设备的计算负荷。
