某大学五层实验楼教学楼建筑结构设计（6560.66平方米）

目录
绪论 5
第1章设计基本资料 6
1.1.工程概况 6
第2章楼板、框架梁、柱、截面尺寸的初步估定 7
2.1.楼板厚度h 7
2.2.框架梁截面高度hb与宽度bb 7
2.3.框架柱截面高度hc与宽度bc 7
第3章结构布置及计算简图 9

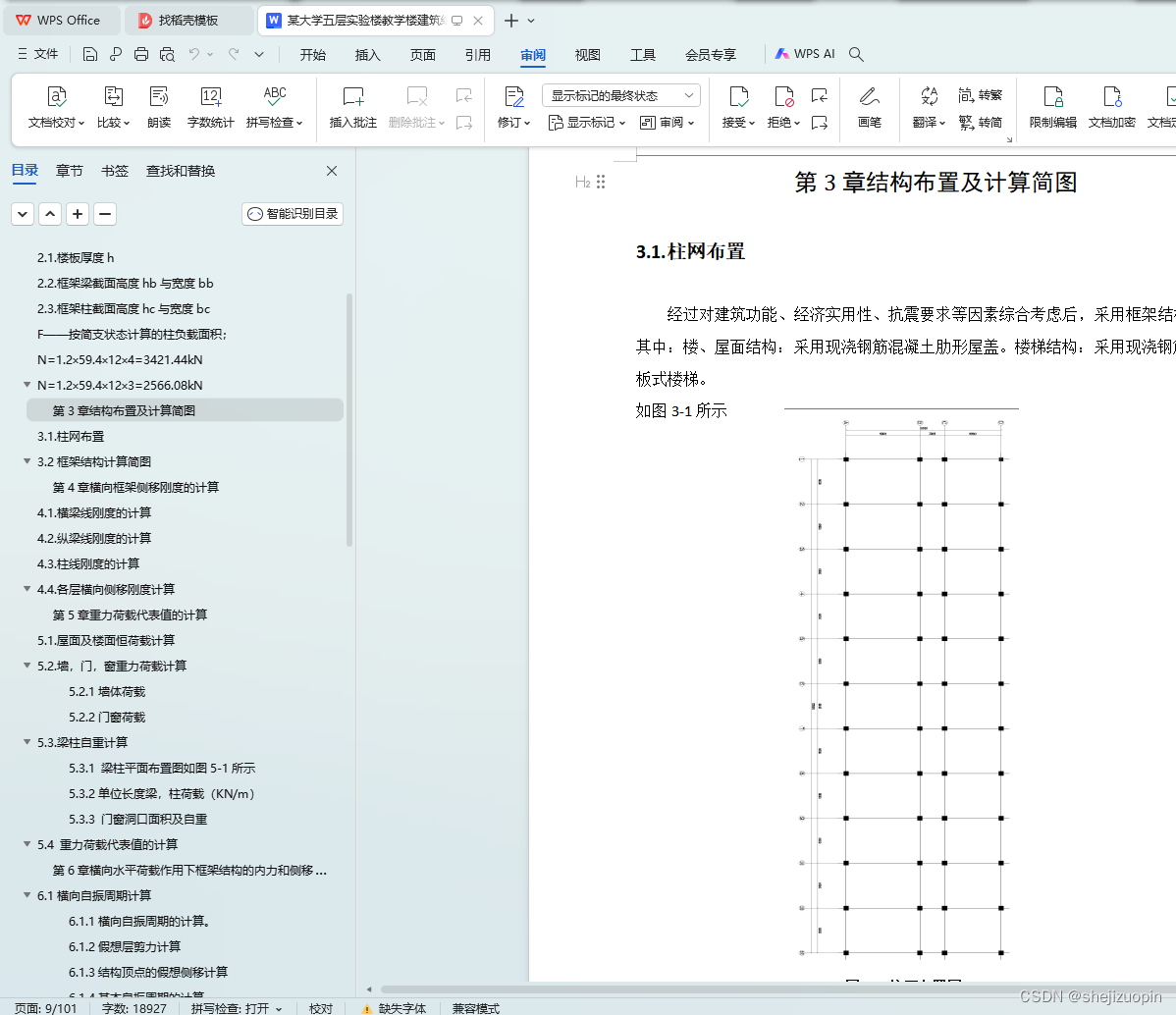

3.1.柱网布置 9
3.2框架结构计算简图 10
第4章横向框架侧移刚度的计算 11
4.1.横梁线刚度的计算 11
4.2.纵梁线刚度的计算 11
4.3.柱线刚度的计算 11
4.4.各层横向侧移刚度计算 12

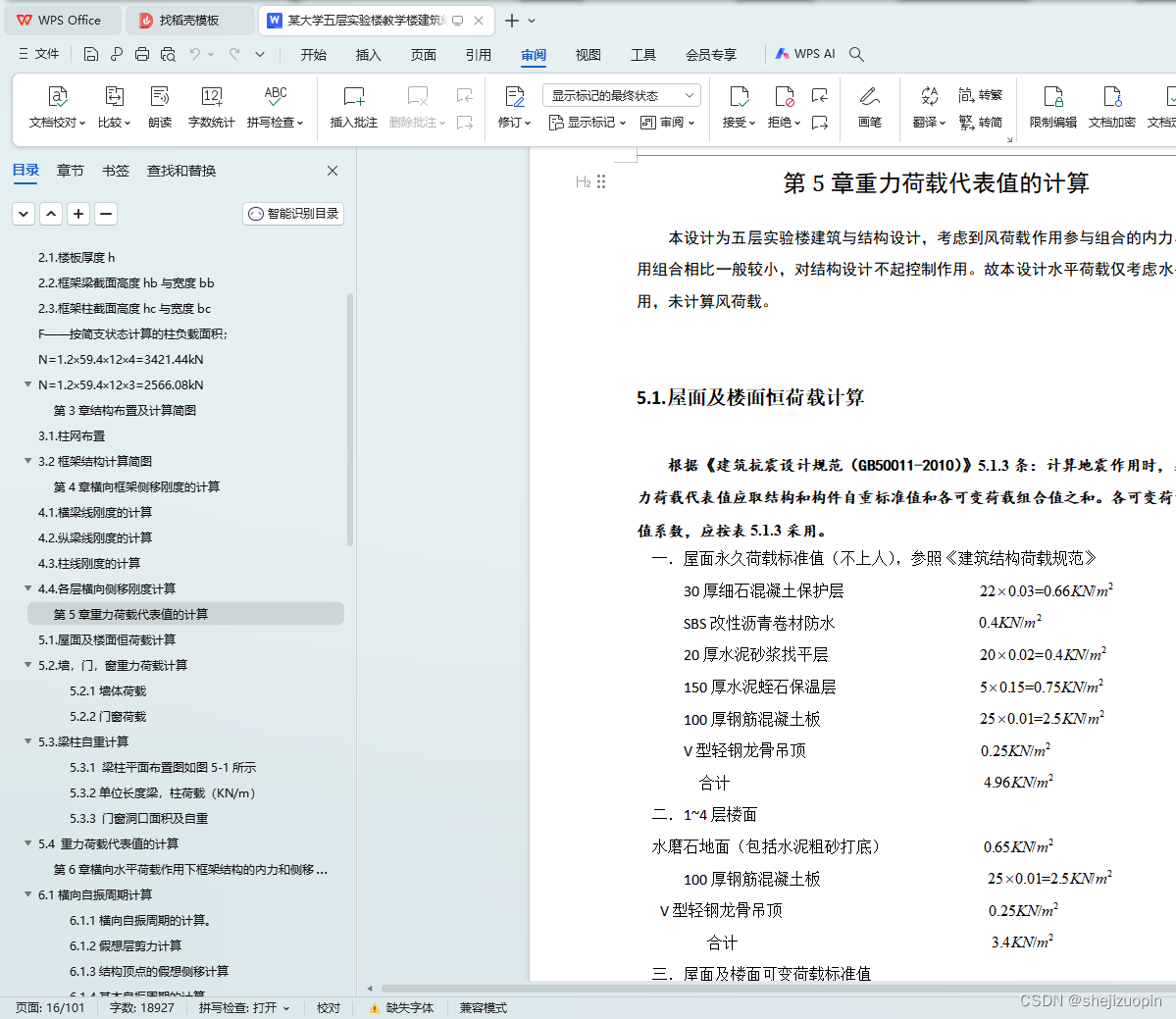

第5章重力荷载代表值的计算 16
5.1.屋面及楼面恒荷载计算 16
5.2.墙，门，窗重力荷载计算 17
5.2.1墙体荷载 17
5.2.2门窗荷载 17
5.3.梁柱自重计算 17
5.3.1 梁柱平面布置图如图5-1所示 17
5.3.2单位长度梁，柱荷载（KN/m） 17
5.3.3 门窗洞口面积及自重 18

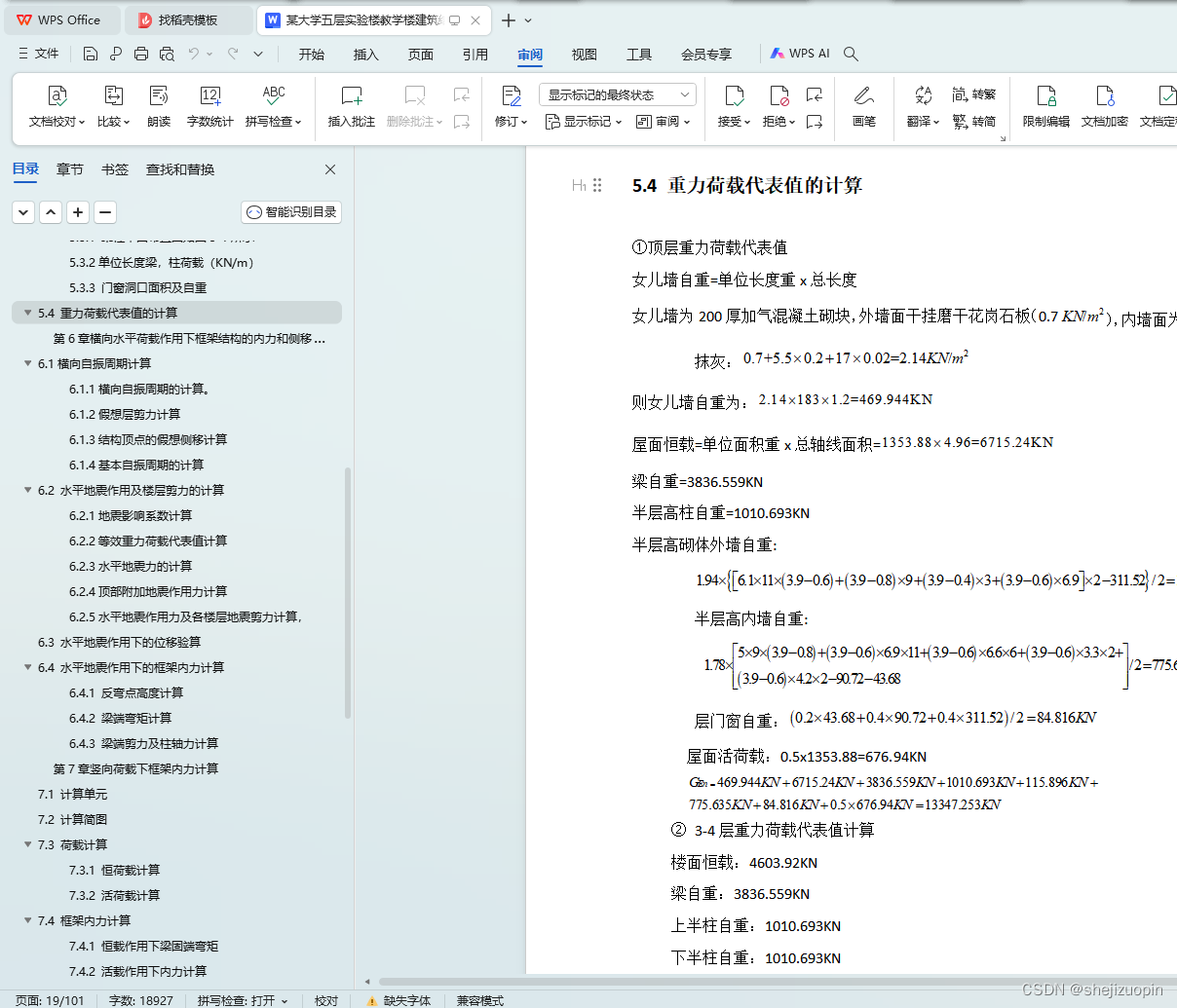

5.4 重力荷载代表值的计算 19
第6章横向水平荷载作用下框架结构的内力和侧移计算 22
6.1横向自振周期计算 22
6.1.1横向自振周期的计算。 22
6.1.2假想层剪力计算 22
6.1.3结构顶点的假想侧移计算 22
6.1.4基本自振周期的计算 23
6.2 水平地震作用及楼层剪力的计算 23
6.2.1地震影响系数计算 23
6.2.2等效重力荷载代表值计算 24
6.2.3水平地震力的计算 24
6.2.4顶部附加地震作用力计算 24
6.2.5水平地震作用力及各楼层地震剪力计算 24
6.3 水平地震作用下的位移验算 25
6.4 水平地震作用下的框架内力计算 26
6.4.1 反弯点高度计算 26
6.4.2 梁端弯矩计算 27
6.4.3 梁端剪力及柱轴力计算 27
第7章竖向荷载下框架内力计算 31

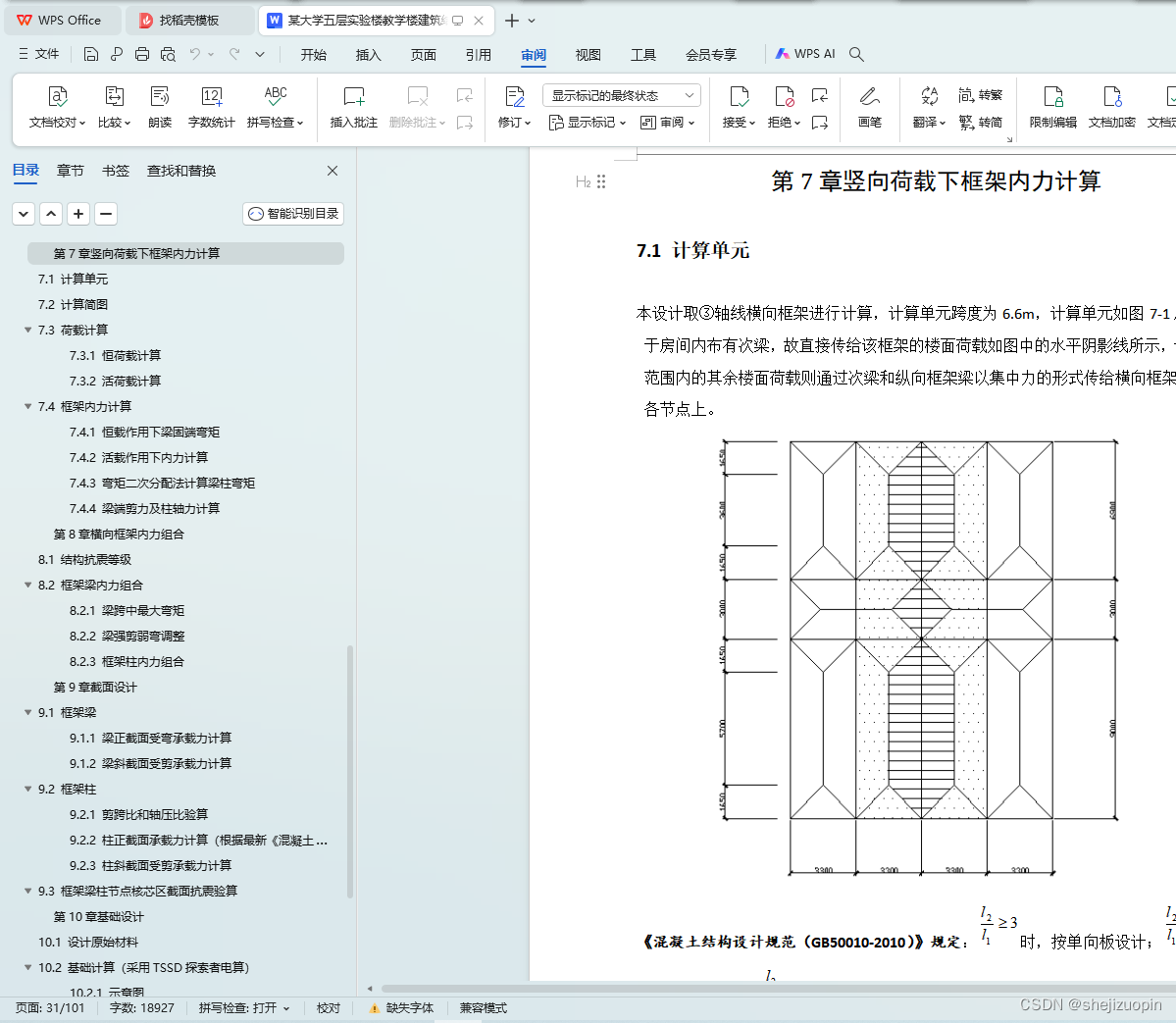

7.1 计算单元 31
7.2 计算简图 32
7.3 荷载计算 33
7.3.1 恒荷载计算 33
7.3.2 活荷载计算 35
7.4 框架内力计算 36
7.4.1 恒载作用下梁固端弯矩 36
7.4.2 活载作用下内力计算 37
7.4.3 弯矩二次分配法计算梁柱弯矩 37
7.4.4 梁端剪力及柱轴力计算 42
第8章横向框架内力组合 44
8.1 结构抗震等级 44
8.2 框架梁内力组合 44
8.2.1 梁跨中最大弯矩 44
8.2.2 梁强剪弱弯调整 45
8.2.3 框架柱内力组合 56
第9章截面设计 69
9.1 框架梁 69
9.1.1 梁正截面受弯承载力计算 69
9.1.2 梁斜截面受剪承载力计算 71
9.2 框架柱 73
9.2.1 剪跨比和轴压比验算 73
9.2.2 柱正截面承载力计算 74
9.2.3 柱斜截面受剪承载力计算 77

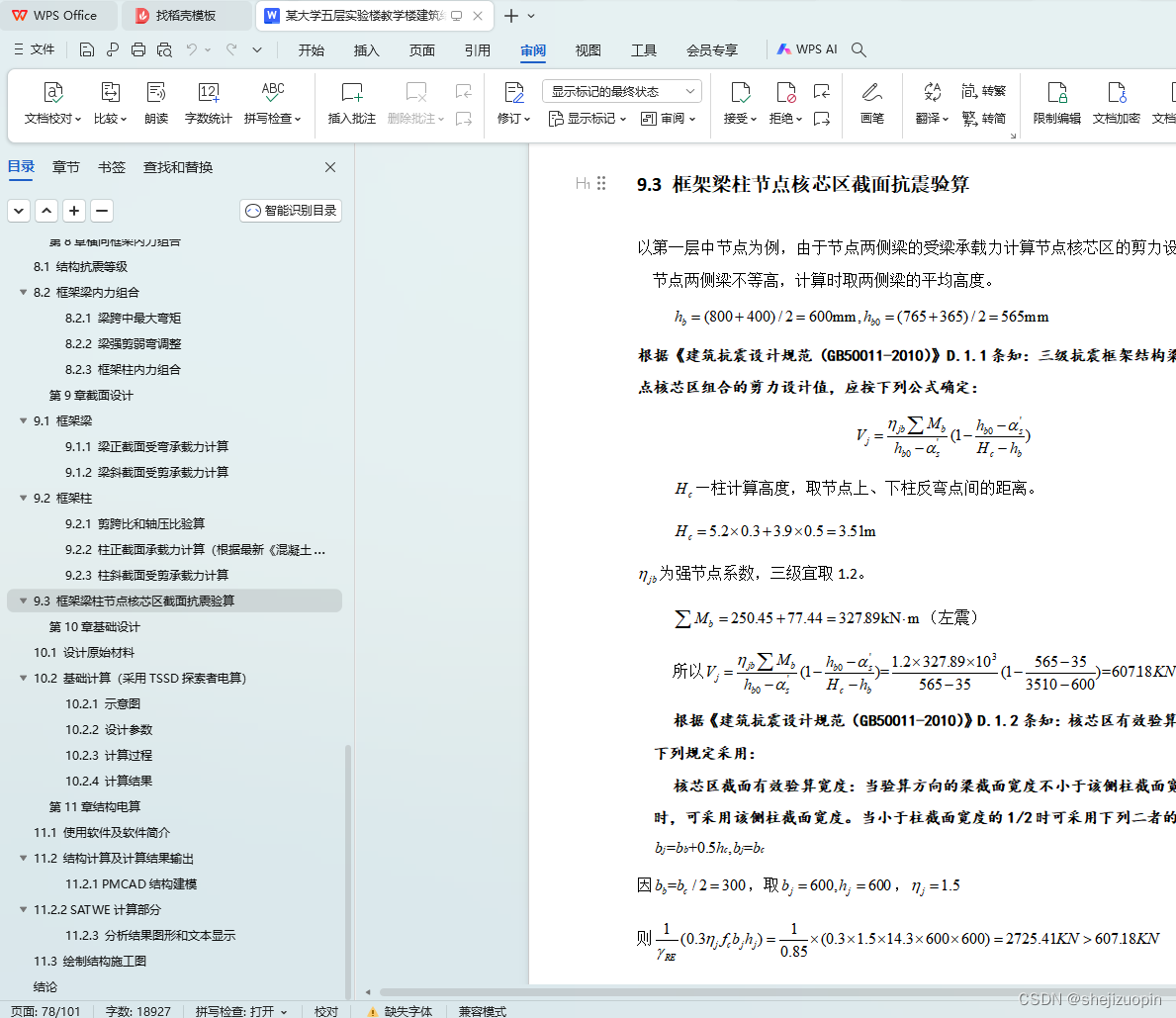

9.3 框架梁柱节点核芯区截面抗震验算 78
第10章基础设计 80
10.1 设计原始材料 80
10.2 基础计算 80
10.2.1 示意图 80
10.2.2 设计参数 81
10.2.3 计算过程 82
10.2.4 计算结果 85
第11章结构电算 87
11.1 使用软件及软件简介 87
11.2 结构计算及计算结果输出 87

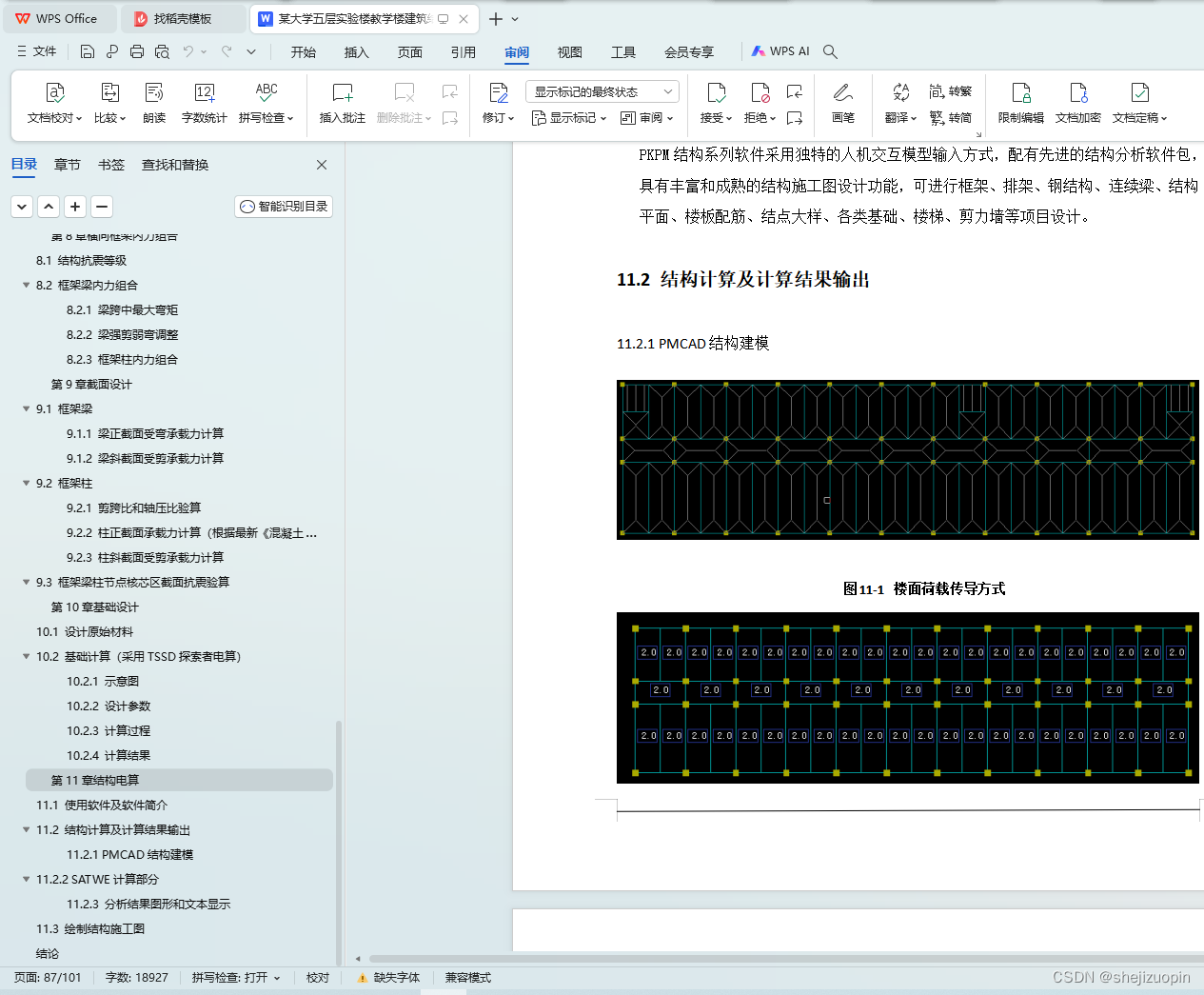

11.2.1 PMCAD结构建模 87
11.2.2 SATWE计算部分 91
11.2.3 分析结果图形和文本显示 95

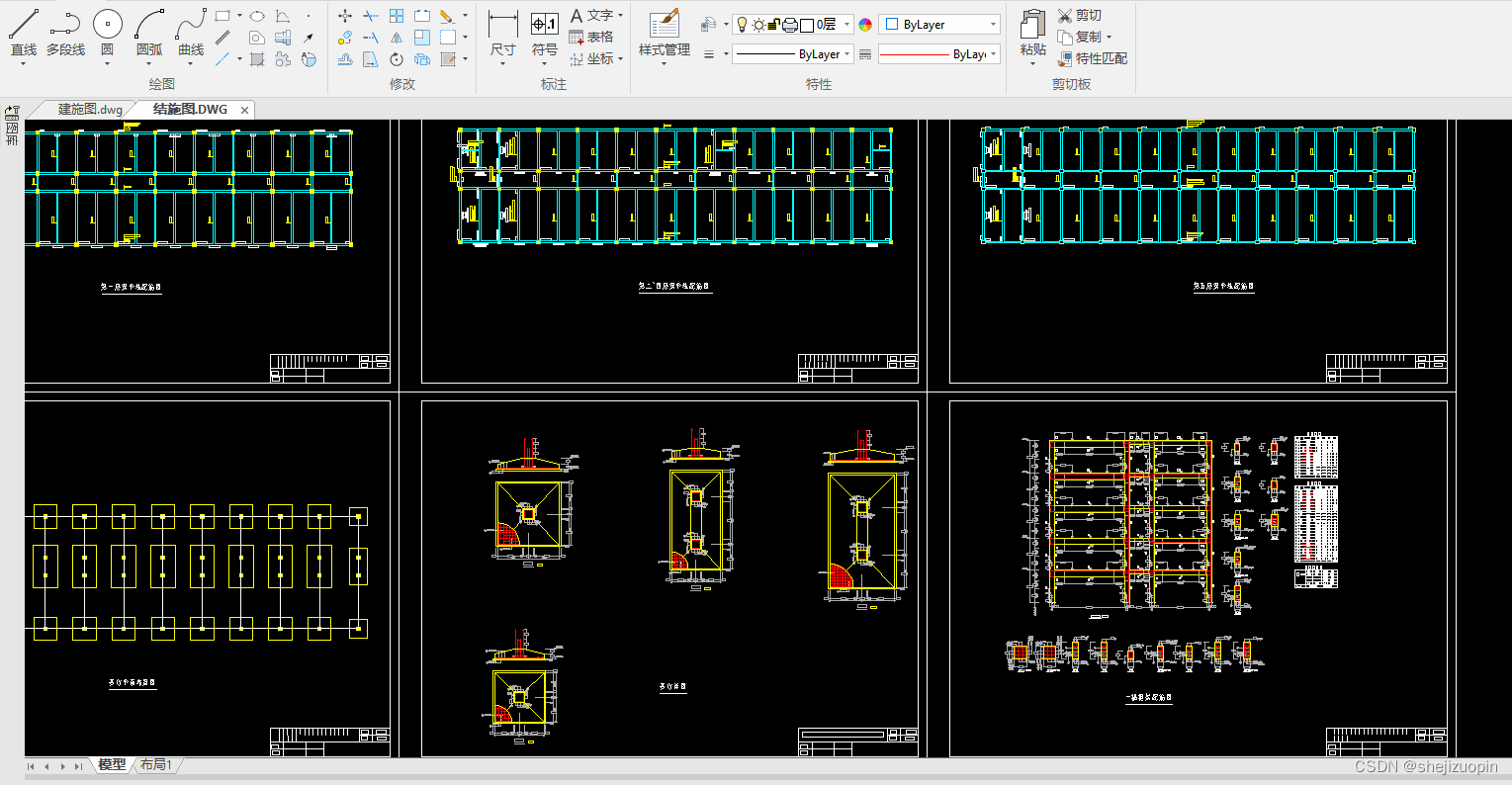

11.3 绘制结构施工图 97
结论 98

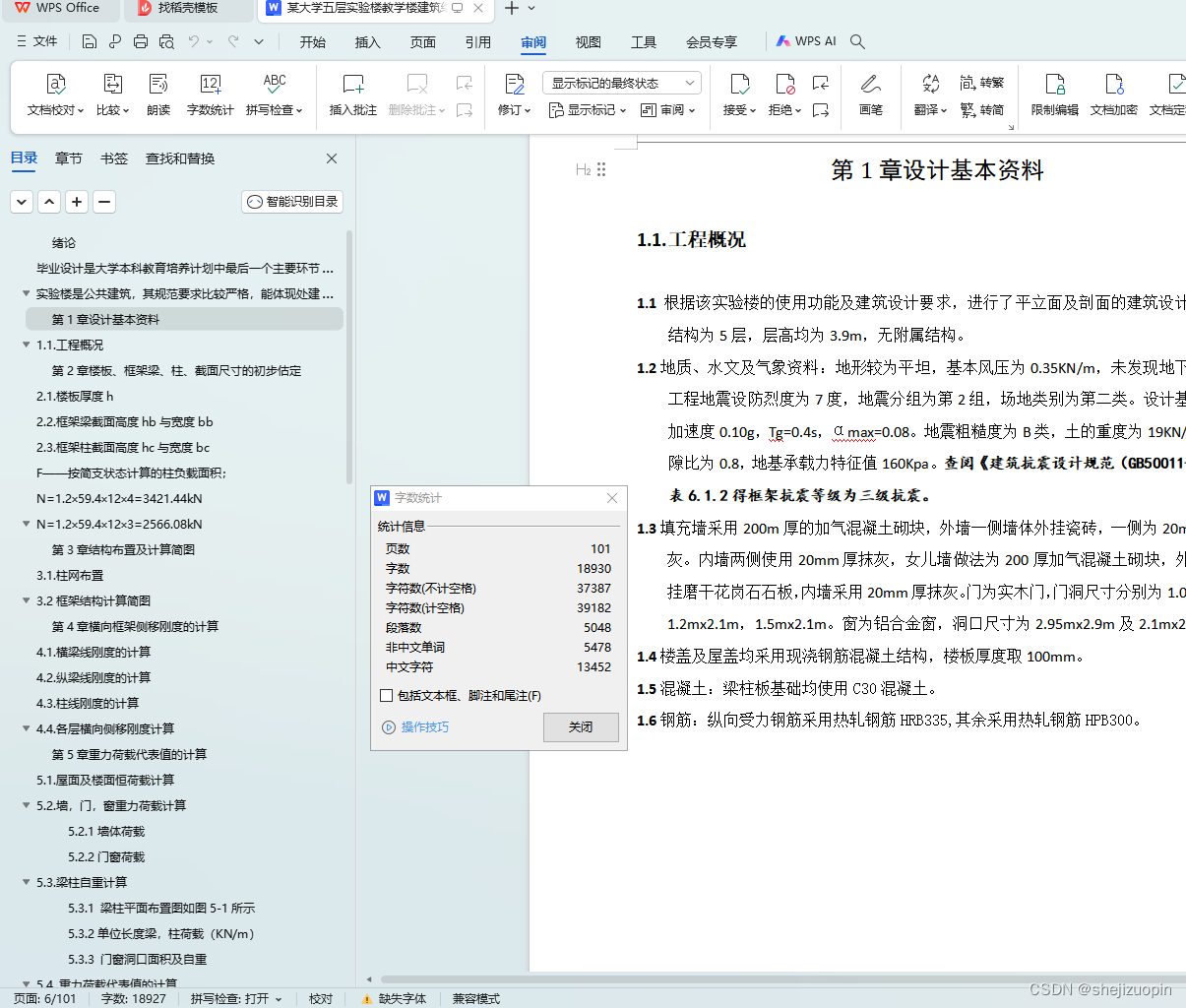

第1章设计基本资料
1.1.工程概况
1.1 根据该实验楼的使用功能及建筑设计要求，进行了平立面及剖面的建筑设计，主体结构为5层，层高均为3.9m，无附属结构。
1.2地质、水文及气象资料：地形较为平坦，基本风压为0.35KN/m，未发现地下水，本工程地震设防烈度为7度，地震分组为第2组，场地类别为第二类。设计基本地震加速度0.10g，Tg=0.4s，αmax=0.08。地震粗糙度为B类，土的重度为19KN/m³，孔隙比为0.8，地基承载力特征值160Kpa。查阅《建筑抗震设计规范（GB50011-2010）》表6.1.2得框架抗震等级为三级抗震。
1.3填充墙采用200m厚的加气混凝土砌块，外墙一侧墙体外挂瓷砖，一侧为20mm厚抹灰。内墙两侧使用20mm厚抹灰，女儿墙做法为200厚加气混凝土砌块，外墙面干挂磨干花岗石石板，内墙采用20mm厚抹灰。门为实木门，门洞尺寸分别为1.0mx2.1m，1.2mx2.1m，1.5mx2.1m。窗为铝合金窗，洞口尺寸为2.95mx2.9m及2.1mx2.4m。
1.4楼盖及屋盖均采用现浇钢筋混凝土结构，楼板厚度取100mm。
1.5混凝土：梁柱板基础均使用C30混凝土。
1.6钢筋：纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB300。
