前言

今天学习的内容是Flowable框架介绍和实战项目初始化，和虚竹哥一起学习吧。

Flowable流程引擎

介绍

Flowable是一个使用Java编写的轻量级业务流程引擎。Flowable流程引擎可用于部署BPMN 2.0流程定义（用于定义流程的行业XML标准），创建这些流程定义的流程实例，进行查询，访问运行中或历史的流程实例与相关数据，等等。

Flowable是BPMN的一个基于java的软件实现，不过Flowable不仅仅包括BPMN，还有DMN决策表和CMMN Case管理引擎，并且有自己的用户管理、微服务API等一系列功能，是一个服务平台。

Flowable与Activiti关系

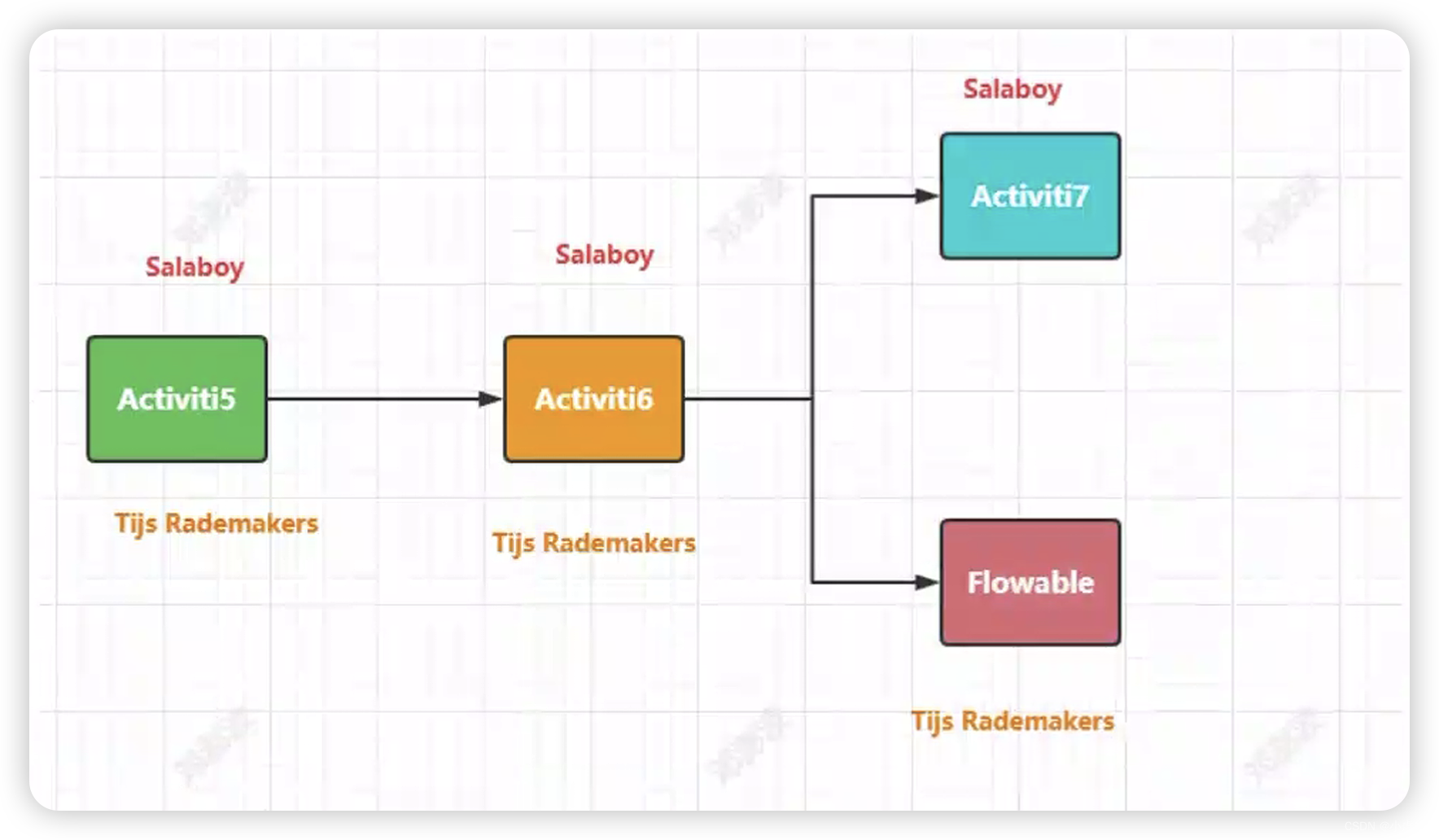

在这里插入图片描述
从这个图可以看出来，Flowable 是 Activiti 的一个分支，同一个团队开发的。后来技术大佬跟公司不合，出来单干，研发了flowable。原公司继续在Activiti6的基础上开发7以及后面的版本。

项目初始化流程引擎实例ProcessEngine

官方手册

必要的软件

JDK 8+
IDE：可以自行选择用于Flowable开发的IDE。如果想要使用Flowable Designer，则需要Eclipse Mars或Neon。后续章节会介绍。

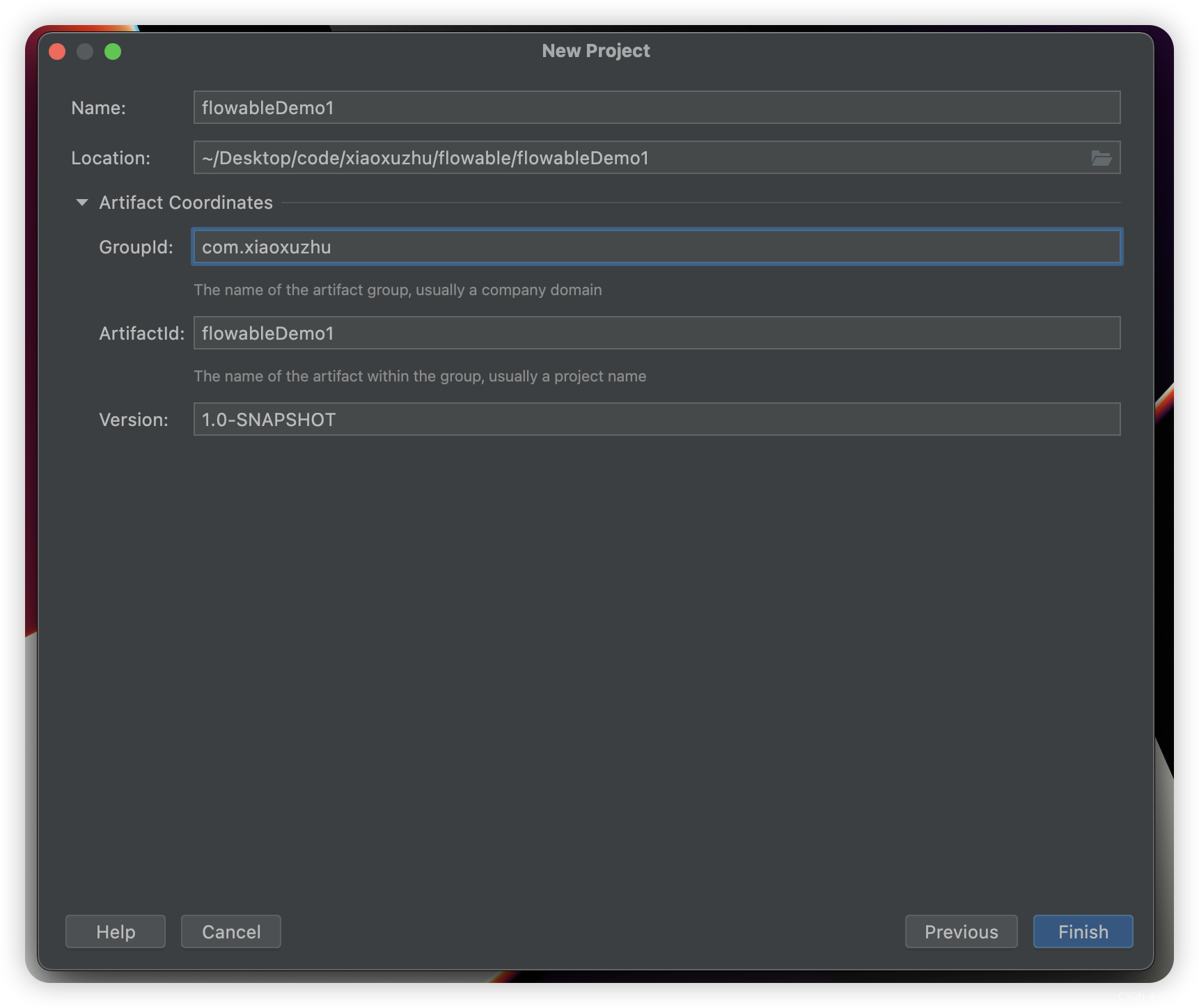

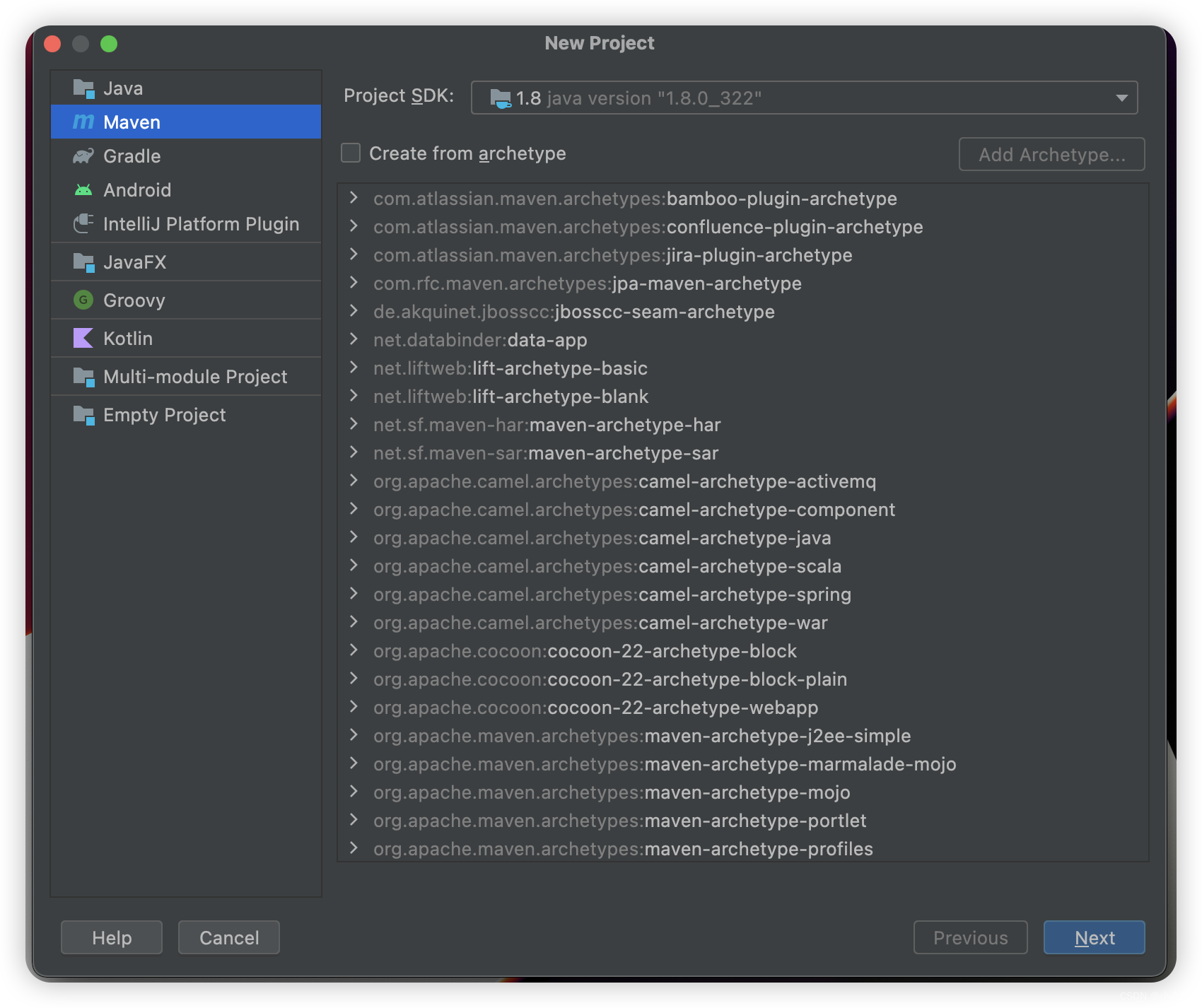

创建maven项目

在这里插入图片描述

如图所示，maven项目创建完成。

pom引入依赖包

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-engine</artifactId>
    <version>6.3.0</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.21</version>
</dependency>
<dependency>
    <groupId>junit</groupId>
    <artifactId>junit</artifactId>
    <version>4.13.2</version>
    <scope>test</scope>
</dependency>

Flowable流程引擎。使我们可以创建一个ProcessEngine流程引擎对象，并访问Flowable API。
一个是MySQL的数据库驱动
junit单元测试包

初始化ProcessEngine流程引擎实例

这是一个线程安全的对象，因此通常只需要在一个应用中初始化一次。
ProcessEngine由ProcessEngineConfiguration实例创建
通常使用一个配置XML文件创建ProcessEngineConfiguration
也可以编程方式创建它

新创建一个mysql数据库：flowable-learn
在这里插入图片描述
不懂得怎么安装数据库的，可以看看这两篇：
SQL快速入门-安装MYSQL环境（多环境企业级指导）（sql 小虚竹）
mac安装mysql教程(docker版本)（sql 小虚竹）

数据库安装完成后，通过客户端去创建数据库就很简单了。
数据库创建完成后，表结构是空的。
在这里插入图片描述

package com.xiaoxuzhu.flowable.test;

import org.flowable.engine.ProcessEngine;
import org.flowable.engine.ProcessEngineConfiguration;
import org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration;
import org.junit.Test;

public class Test01 {

    /**
     * 获取流程引擎对象
     */
    @Test
    public void testProcessEngine() {
        ProcessEngineConfiguration configuration = new StandaloneProcessEngineConfiguration();
        //数据库配置
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("123456");
        configuration.setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn?serverTimezone=UTC");
        //自动创建表结构-表不存在时
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        ProcessEngine processEngine = configuration.buildProcessEngine();
         System.out.println(processEngine);
    }
}

执行代码后，如图所示，成功。
在这里插入图片描述

看下数据库表结构，顺利创建成功：
在这里插入图片描述

可能报错

注意在mysql8.0中执行可能出现如下的错误：

table 'flowable-learn2.act_ge_property' doesn't exist

在这里插入图片描述

解决方案：

出现这种情况只需要在mysql的连接字符串中添加上nullCatalogMeansCurrent=true，设置为只查当前连接的schema库即可。

package com.xiaoxuzhu.flowable.test;

import org.flowable.engine.ProcessEngine;
import org.flowable.engine.ProcessEngineConfiguration;
import org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration;
import org.junit.Test;

public class Test02 {

    /**
     * 获取流程引擎对象
     */
    @Test
    public void testProcessEngine() {
        ProcessEngineConfiguration configuration = new StandaloneProcessEngineConfiguration();
        //数据库配置
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("123456");
        configuration.setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn?serverTimezone=UTC&nullCatalogMeansCurrent=true");
        //自动创建表结构-表不存在时
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        ProcessEngine processEngine = configuration.buildProcessEngine();
         System.out.println(processEngine);
    }
}
