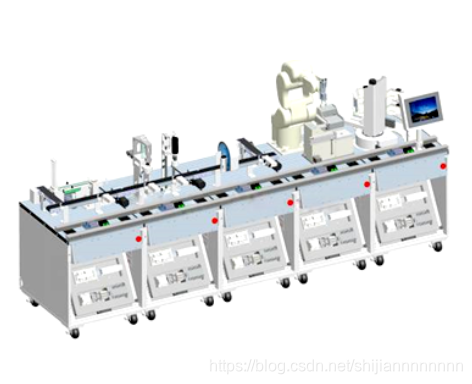

ZN-IGZ06机电一体化综合实训考核设备
一、概述
ZN-IGZ06机电一体化综合实训考核设备由颗粒上料工作站、加盖拧盖工作站、检测分拣工作站、工业机器人包装工作站、成品自动入库工作站组成，包括了智能装配生产系统、自动包装系统、自动化立体仓库及智能入库系统、自动检测机质量控制系统、生产过程数据采集及控制系统等，ZN-IGZ06型 机电一体化综合实训考核设备是一个完整的智能工厂模拟装置，应用了工业机器人技术、PLC控制技术、步进控制技术、伺服控制技术、工业传感器技术、电机驱动技术等工业自动化相关技术，可实现空瓶自动上料、颗粒物料多样上料、物料自动分拣、颗粒可选填装、自动加盖、自动拧盖、成品检测、成品分拣、机器人抓取入盒、盒盖包装、自动入库等智能生产全过程。

二、颗粒上料单元
技术参数：

1. 工作台尺寸：单站尺寸：:600mm×720mm×780mm±20mm
2. 桌体采用§1.5mm厚的优质钢板
3. 桌面采用20×60mm铝型材拼接成型
4. 衔接缝隙≤3mm
5. 皮带宽度≥8mm
6. 颗粒上料单元由工作实训平台、物料筒、物料传输皮带、料瓶上料皮带、物料分拣皮带、灌装机构等部分组成
7. 颗粒上料单元能实现物料瓶的自动上料、物料颗粒的自动分拣及灌装处理
8. 工作实训平台采用钢铝结构。尺寸:600mm×720mm×780mm±20mm
9. 桌体采用§1.5mm厚的钢板做骨架
10. 桌面采用20×60mm铝型材拼接成型
11. 桌面可根据执行机构的联机情况随意调整安装位置
12. 物料传输皮带由支撑座、横杆、传动装置、过渡装置、驱动电机及护栏组成
13. 传输皮带采用两级过渡，相邻皮带间扩展拼接后衔接缝隙≤3mm
14. 支撑座采用铝材加工
15. 物料分拣皮带由支撑座、横杆、传动装置、过渡装置、逆向切换装置、驱动电机及护栏组成，可实现物料颗粒的自动循环上料
16. 灌装机构由旋转气缸、双轴升降气缸、真空吸盘及其联动机构组成
17. 将分拣完成的物料由分拣皮带搬运至物料瓶
18. 控制系统布置于万能网孔控制板或桌面平台上
19. 配置有相当于或优于西门子 SMART SR40 / ST40 /SR60系统
20. 控制要求配套的低压控制器件
21. 低压控制器件采用相当于或优于施耐德等国际品牌产品
22. 控制面板采用优质PVC内置电路“模组式”设计
23. 控制按钮采用轻触式按键设计
24. 设置有中英文“启动、停止、运行、单机、联机、急停”等控制功能
    三、加盖拧盖单元
    技术参数：
25. 工作台尺寸：单站尺寸：≥600mm×720mm×780mm
26. 桌面采用20×60mm专业铝型材
27. 加盖拧盖单元由工作实训平台、加盖执行机构、拧盖执行机构、物料传输皮带等部分组成
28. 加盖拧盖单元能实现将灌装好的料瓶进行加盖及拧紧处理
29. 工作实训平台采用钢铝结构
30. 桌体采用1.5mm厚的钢板做骨架
31. 机械加工成型，外表面喷涂彩色环氧聚塑
32. 桌面采用20×60mm铝型材拼接成型
33. 可随意调整安装位置
34. 加盖机构由物料筒、落料机构、送料机构、顶料机构等部分组成
35. 物料筒采用透明有机玻璃制作，能存放≥10个物料
