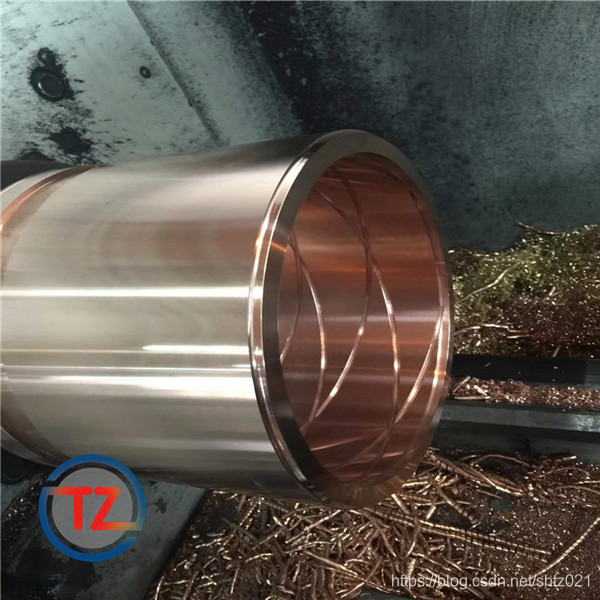

ZCuSn10Pb1铸造锡青铜套ZCuSn10Pb1力学性能

ZCuSn10Pb1

 ZCuSn10Pb1铸造铜合金。其硬度高，耐磨性极好，不易产生咬死现象，有较好的铸造性能和切削加工性能，在大气和淡水中有良好的耐蚀性。ZCuSn10Pb1铸造铜合金可用于高负荷（20MPa以下）和高滑动速度（8m/s）下工作的耐磨零件，如连杆、衬套、轴瓦、齿轮、蜗轮等。

中文名 铸造铜合金(10-1锡青铜，连续)

外文名 C90700

牌 号 ZCuSn10P1

中国国家标准 GB/T 1176-2013

特性及适用范围：

ZCuSn10Pb1铸造锡青铜

化学成份：

Cu

Sn

Zn

Pb

P

Ni

Al

Fe

Mn

Si

Sb

S

杂质

其余

9.0～11.5

≤0.05

≤0.25

0.5～1.0

≤0.10

≤0.01

≤0.1

≤0.05

≤0.02

≤0.05

≤0.05

≤0.75

力学性能：

抗拉强度 σb (MPa)	屈服强度 σ (MPa)	伸长率 δ5 (%)	硬度HB
≥360	≥170	≥6	≥88

 热处理规范：加热温度1100～1150℃；浇注温度980～1050℃。

铸造方法：连续铸造

以锡为主要合金元素的青铜。含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。变形锡青铜的含锡量不超过 8%，有时还添加磷、铅、锌等元素。磷是良好的脱氧剂，还能改善流动性和耐磨性。锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。
