cpu硬件结构

一、个人电脑(客户端)CPU

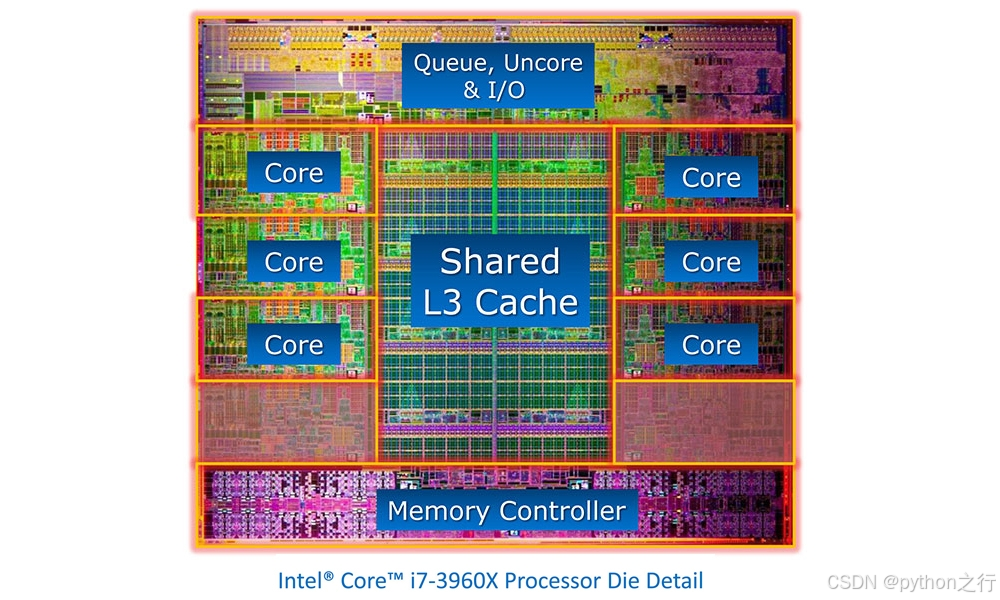

1.1 不同型号的CPU电路不同,下面是 Intel Core i7-3960 的结构图

在这里插入图片描述

  • core
    core 表示物理核,英特尔利用超线程技术将一个物理核可以变为2个逻辑核,效率可以提供20%

  • Shared L3 Cache
    L3缓存,缓存内存数据,加速cpu的访问速度

  • Memory Controller
    内存管理器,与内存互联,是一个用于管理与规划从内存到CPU间传输速度的总线电路控制器

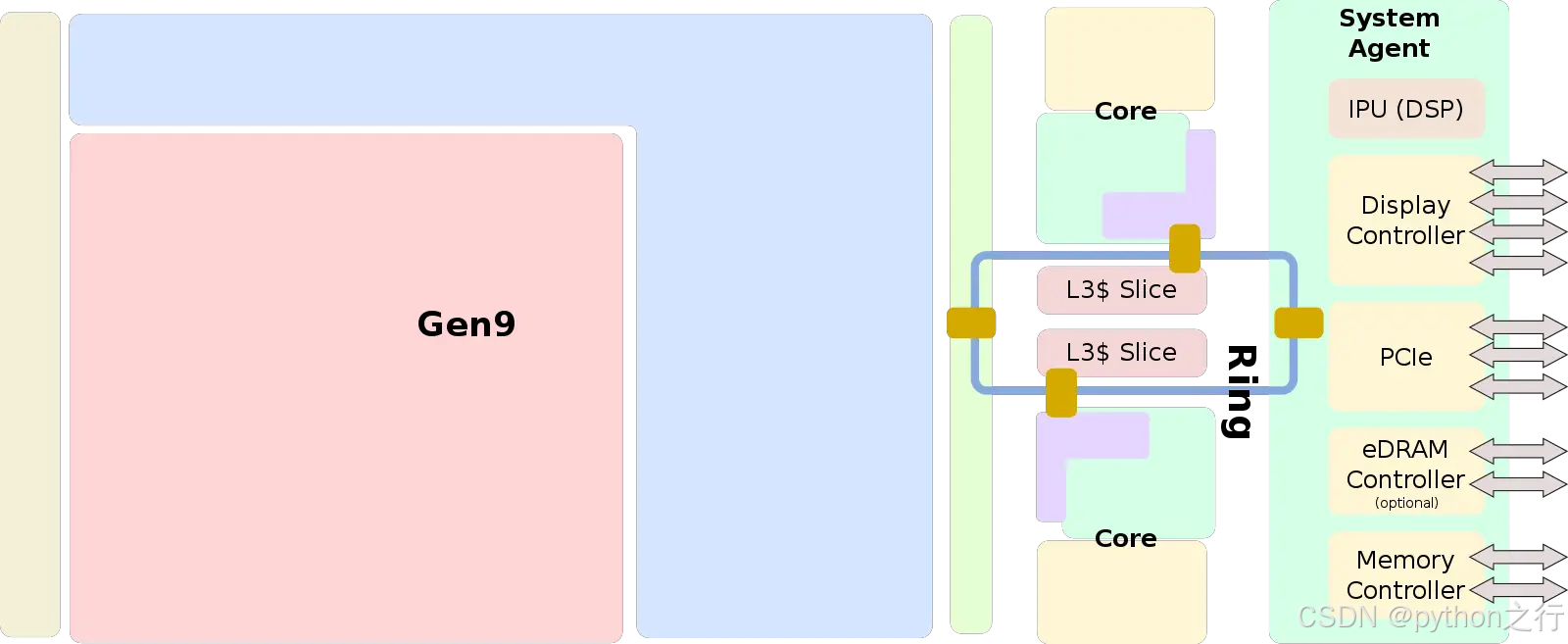

1.2 双核4线程cpu内部架构图

在这里插入图片描述

  • Gen9
    表示个人cpu的集成显卡

  • PCIe
    PCIe(Peripheral Component Interconnect Express)是一种高速串行计算机扩展总线标准,用于连接主板与高性能外设

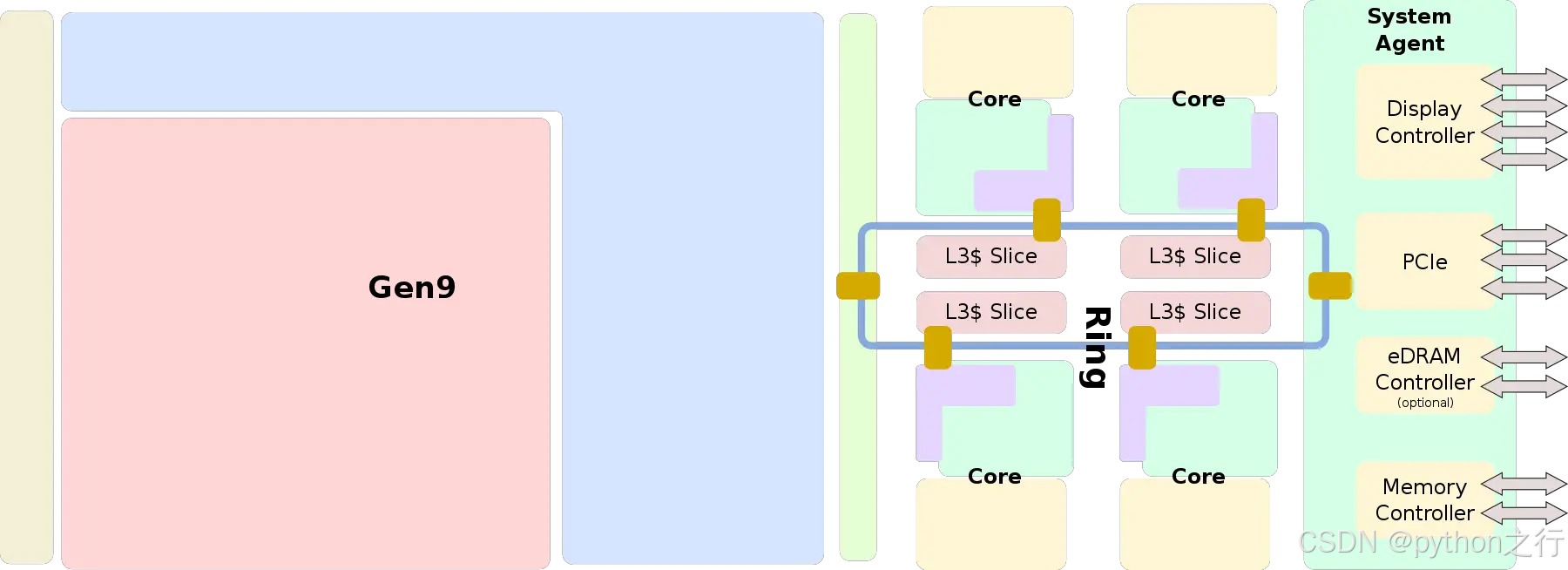

1.3 4核8线程cpu内部架构图

在这里插入图片描述

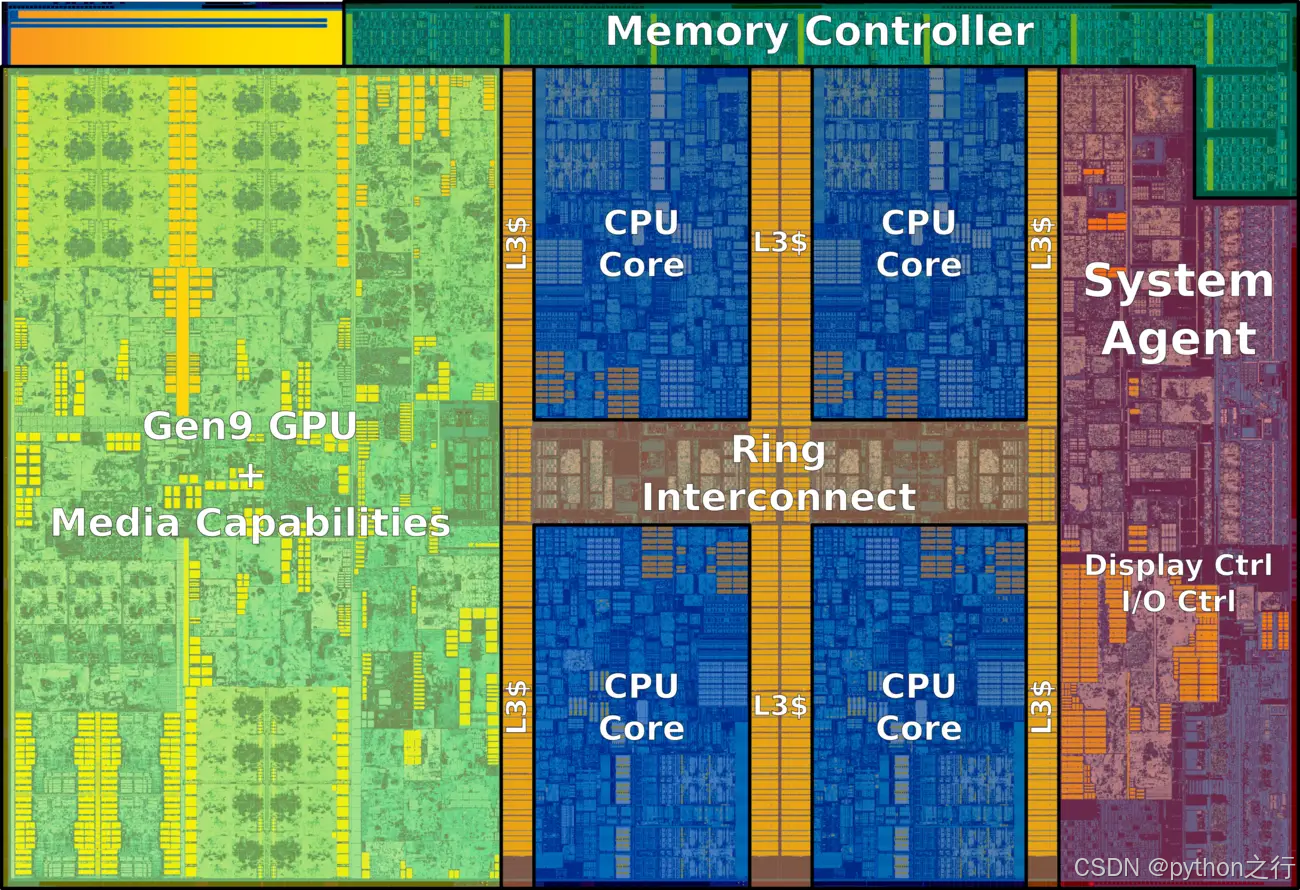

4核8线程Die 图
在这里插入图片描述

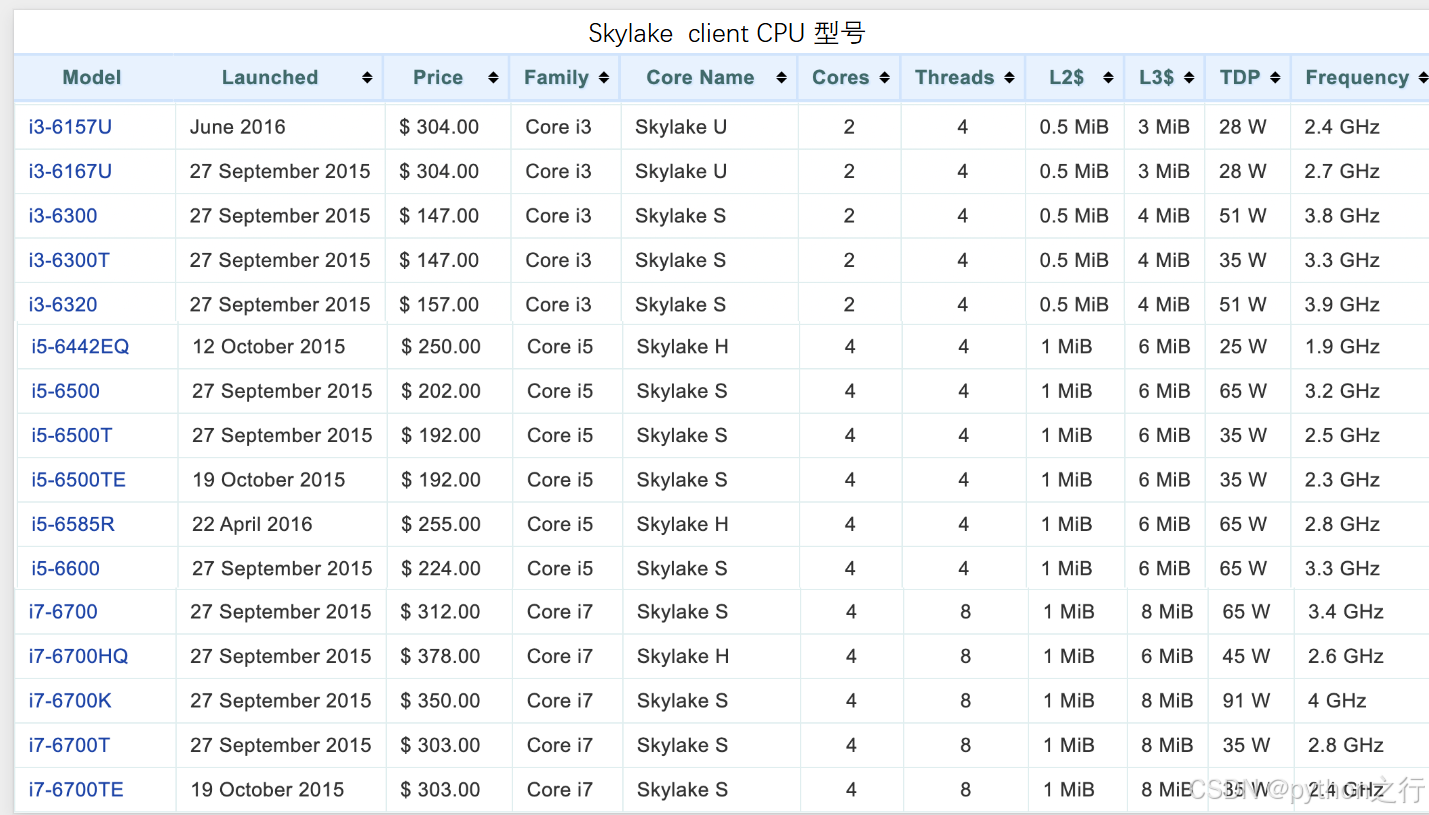

1.4 不同CPU参数对比

在这里插入图片描述

  • Frequency
    表示CPU的处理速度,比如2.71 GHz 表示其时钟频率为2.71千兆赫兹(GHz),即每秒执行27.1亿个时钟周期。时钟频率越高,CPU处理指令的速度通常越快,但实际性能还受架构、核心数、缓存等因素影响。因此,2.71 GHz仅反映CPU的基本运行速度,不能完全代表整体性能。

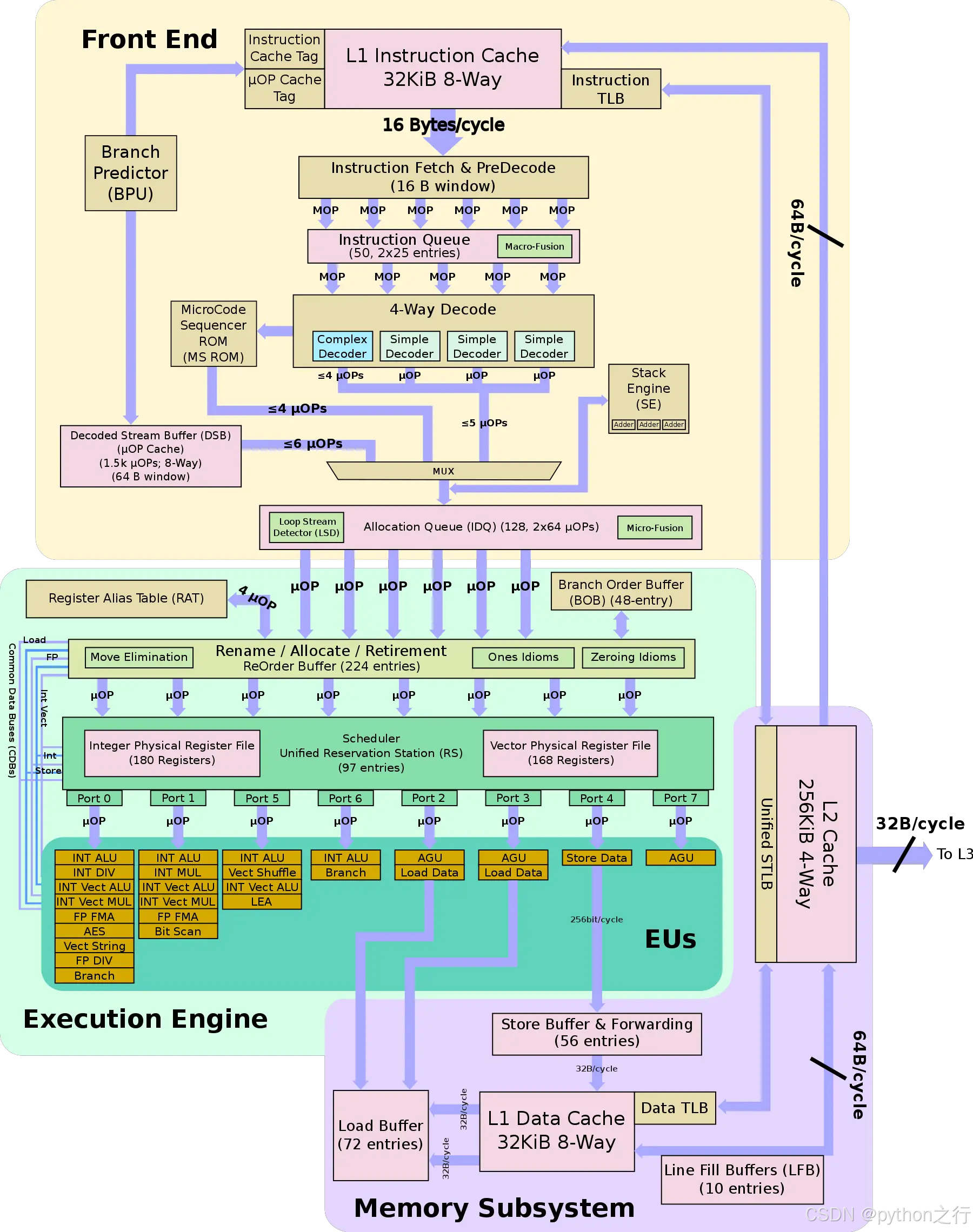

1.5 个人服务器CPU core 架构


前端:预解码、解码、分支预测、L1指令缓存、指令TLB缓存

后端:顺序重排缓存器ROB处理依赖,调度器送到执行引擎

执行引擎:8路超标量,每一路可以进行独立的微操作处理
Port0、1、5、6支持整数、浮点数的加法运算,
Port2、3用于地址生成和加载,
Port4用于存储操作

缓存:L1、L2、数据TLB缓存

L1缓存(一级缓存)是计算机系统中速度最快、容量最小的缓存,通常集成在CPU内部,用于存储最常用的数据和指令,以减少访问主内存的延迟。

主要特点
速度快:L1缓存的访问速度最快,通常在1-2个时钟周期内完成。
容量小:容量通常在几十KB到几百KB之间。
位置近:直接集成在CPU核心内部,与核心距离最近。
分体结构:通常分为L1数据缓存(L1d)和L1指令缓存(L1i),分别存储数据和指令。

作用
减少延迟:通过存储常用数据,减少CPU访问主内存的时间。
提升性能:加快数据访问速度,提高整体系统性能。
TLB缓存
L1缓存(一级缓存)是计算机系统中速度最快、容量最小的缓存,通常集成在CPU内部,用于存储最常用的数据和指令,以减少访问主内存的延迟。

主要特点
速度快:L1缓存的访问速度最快,通常在1-2个时钟周期内完成。
容量小:容量通常在几十KB到几百KB之间。
位置近:直接集成在CPU核心内部,与核心距离最近。
分体结构:通常分为L1数据缓存(L1d)和L1指令缓存(L1i),分别存储数据和指令。

作用
减少延迟:通过存储常用数据,减少CPU访问主内存的时间。
提升性能:加快数据访问速度,提高整体系统性能。

工作原理
地址转换:当CPU需要访问内存时,首先将虚拟地址发送给MMU。
TLB查找:MMU首先在TLB中查找虚拟地址对应的物理地址。

命中与未命中:
TLB命中:如果TLB中存在该虚拟地址的映射,直接使用该物理地址访问内存。
TLB未命中:如果TLB中不存在该虚拟地址的映射,MMU需要访问页表来获取物理地址,并将该映射存入TLB中。
替换策略:当TLB满时,使用替换算法(如LRU)移除旧条目,为新条目腾出空间

示例
假设CPU需要访问虚拟地址V:
MMU首先在TLB中查找虚拟地址V的映射。
如果TLB中存在V的映射,直接使用对应的物理地址P访问内存。
如果TLB中不存在V的映射,MMU访问页表,找到V对应的物理地址P,并将该映射存入TLB中,然后使用P访问内存。

总结
TLB缓存通过加速虚拟地址到物理地址的转换,显著减少了地址转换的开销,从而提升了系统的整体性能。它是现代计算机系统中不可或缺的组件之一。

二、服务器CPU

2.1 服务器cpu

在这里插入图片描述

  • DDR4
    第四代双倍数据率同步动态随机存储器(英语:Double-Data-Rate Fourth Generation Synchronous Dynamic Random Access Memory,简称为DDR4 SDRAM),一个存储器上有2个内存条槽,用于连接内存和cpu的通道

  • UPI
    用于外联CPU设备,通过UPI,CPU可以互联

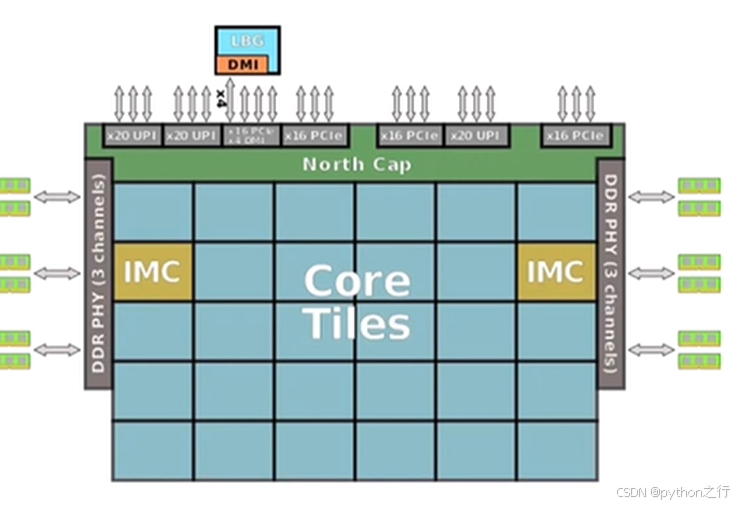

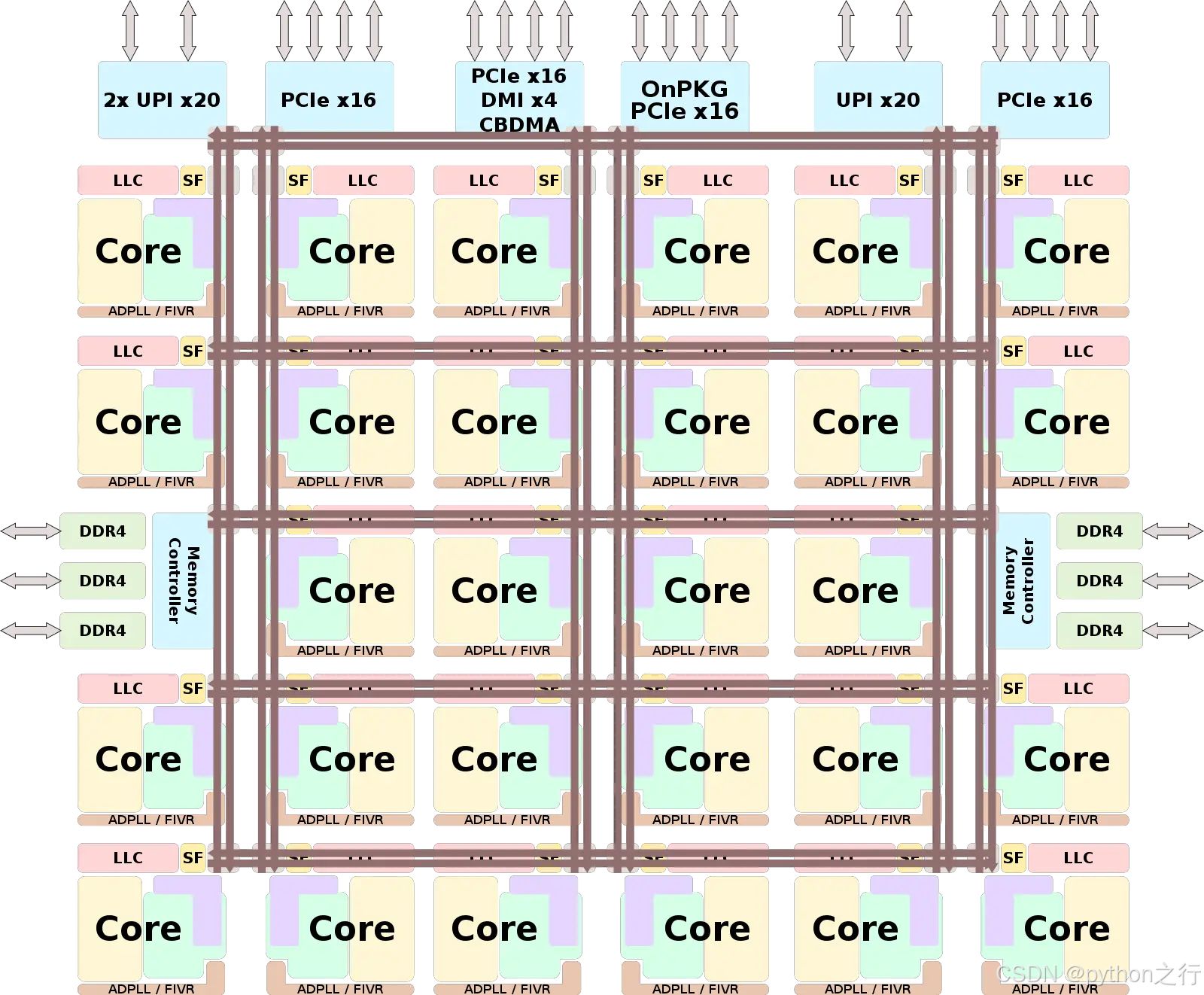

2.2 服务器CPU架构

在这里插入图片描述

  • IMC
    IMC(integrated memory controller)内存控制器。共有两个IMC,每个IMC支持 3 个channels(就是DDR4),每个通道支持两个 DIMM 内存条,总共支持最大 2*3*2 = 12 个内存条。

  • 物理核阵列
    这个代际中采用的是 Mesh 架构,5行6列。

  • North Cap
    PCIe 总线(用来连接显卡硬盘等)
    UPI 总线(用于多 CPU 片间互联)

2.3 Ring架构

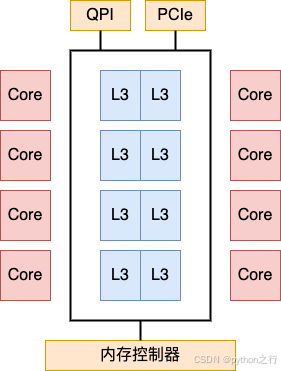

2017年之前的Ring架构
为了减少访问内存延迟,距离越远,访问内存延迟就越大,所以环上的物理核设计的数量非常有限
在这里插入图片描述

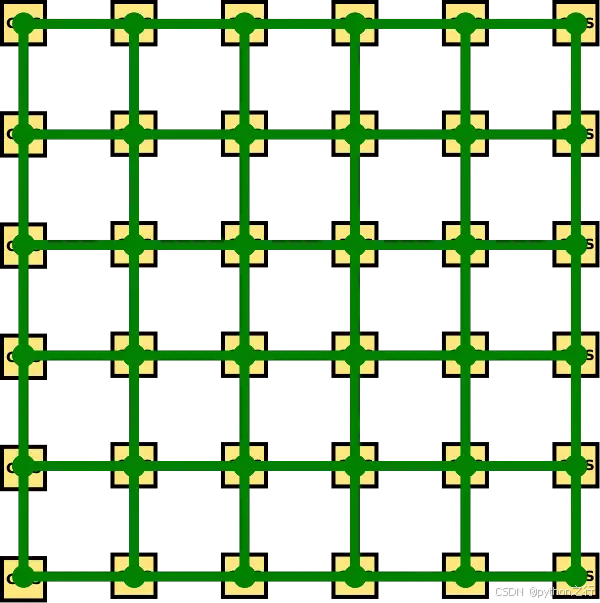

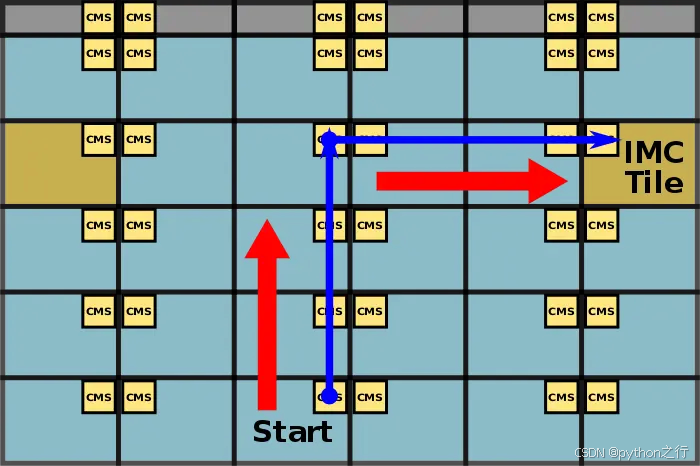

2.4 Mesh 架构

现在物理核最多可以有40个
在这里插入图片描述
在这里插入图片描述

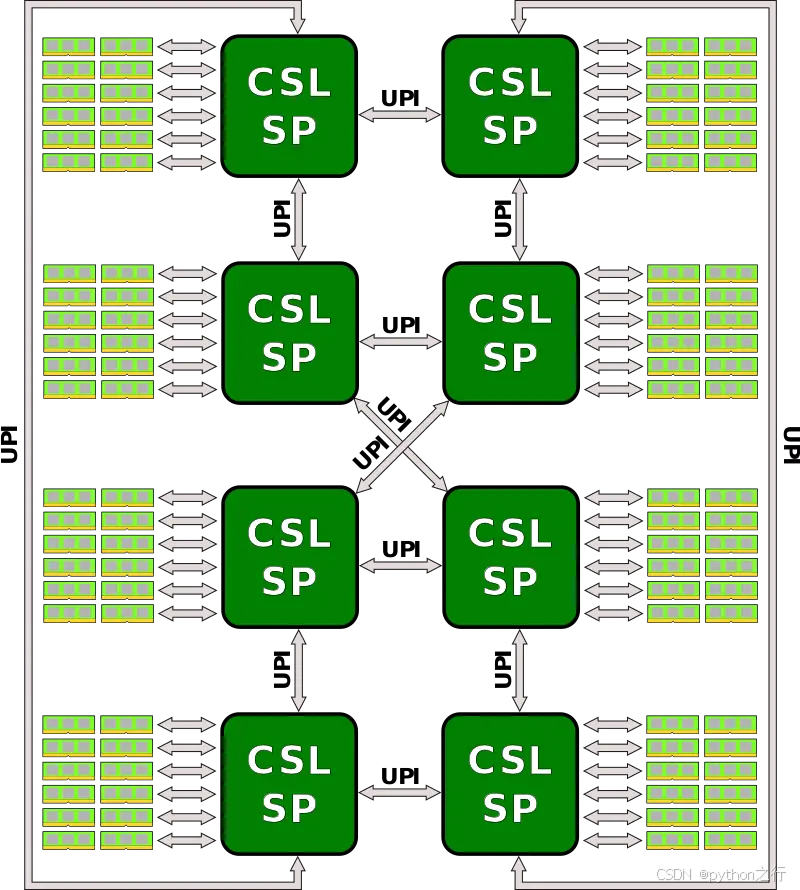

2.5 UPI总线 cpu互联

在这里插入图片描述
