动手改造个出租房——（DIY智能新风系统之二 机械结构篇）

窗体拆除

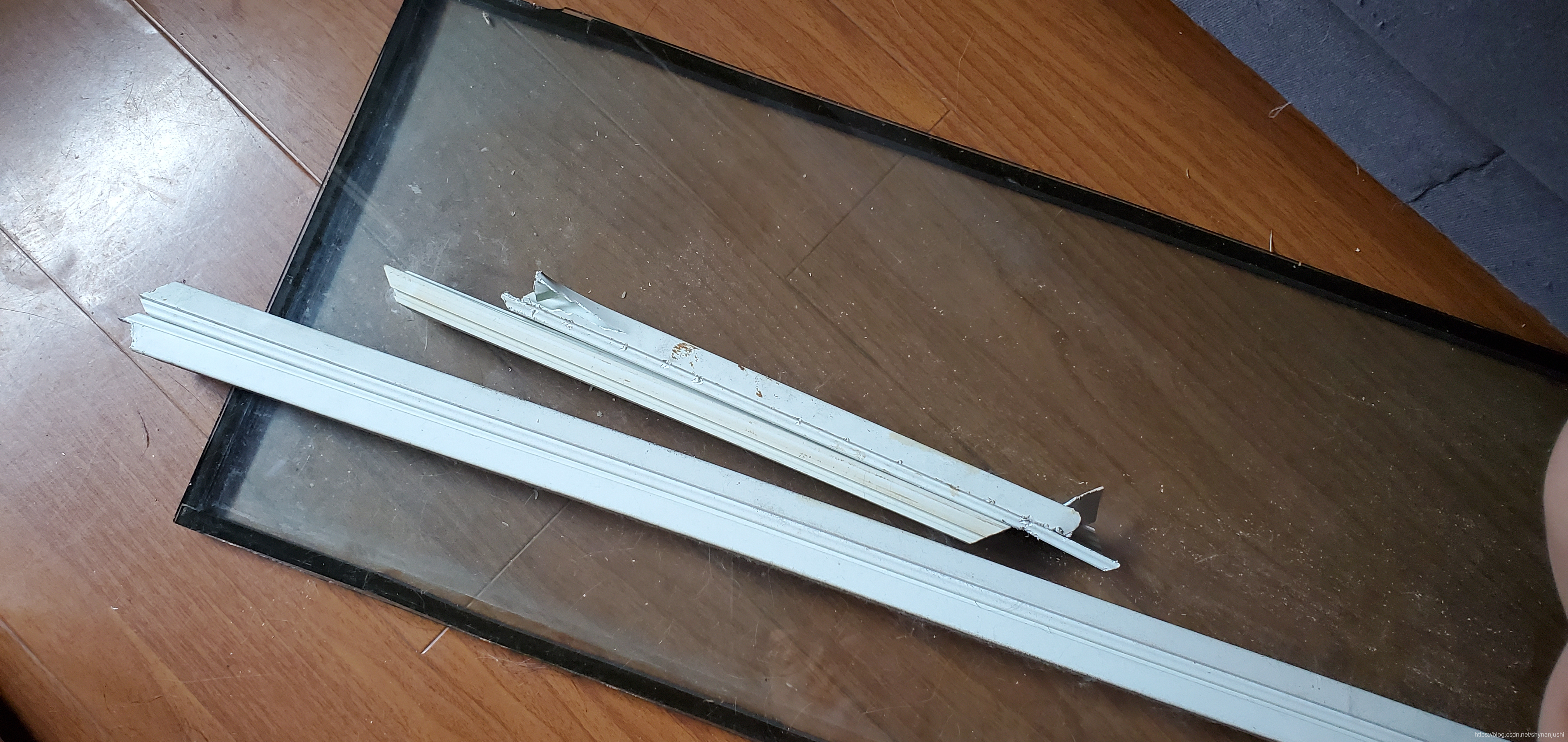

窗户的整体是塑钢结构，先用小铲刀把玻璃四周的压条撬开，便可把玻璃从内侧拿出，我操作的时候用力过猛，把一根压条撬的变形了，但是这玩意很好买到还不值钱，到时候搬家的时候买一根再给房东装回去。

主体结构

  新风系统主要由两部分组成，分别是进风部分和排风部分，因为没有设计热量交换功能，两部分之间要做密封隔离，互不影响。进风部分通过风机将室外空气经过净化器滤芯过滤后排向室内，排气部分直接将室内空气排向室外，中间有一层过滤网，主要为了防止室外蚊虫飞进来。
  主体结构是通过5mm厚的胶合板搭建而成的，共分为三层。

• 第一层在最外侧，主要作用是隔离室内外空气并固定净化器滤芯。
• 第二层在中间，主要作用是固定进风和排风的两个风机，和电路板。
• 第三层在最内侧，主要作用是固定风机面罩、排气孔和人机交互界面

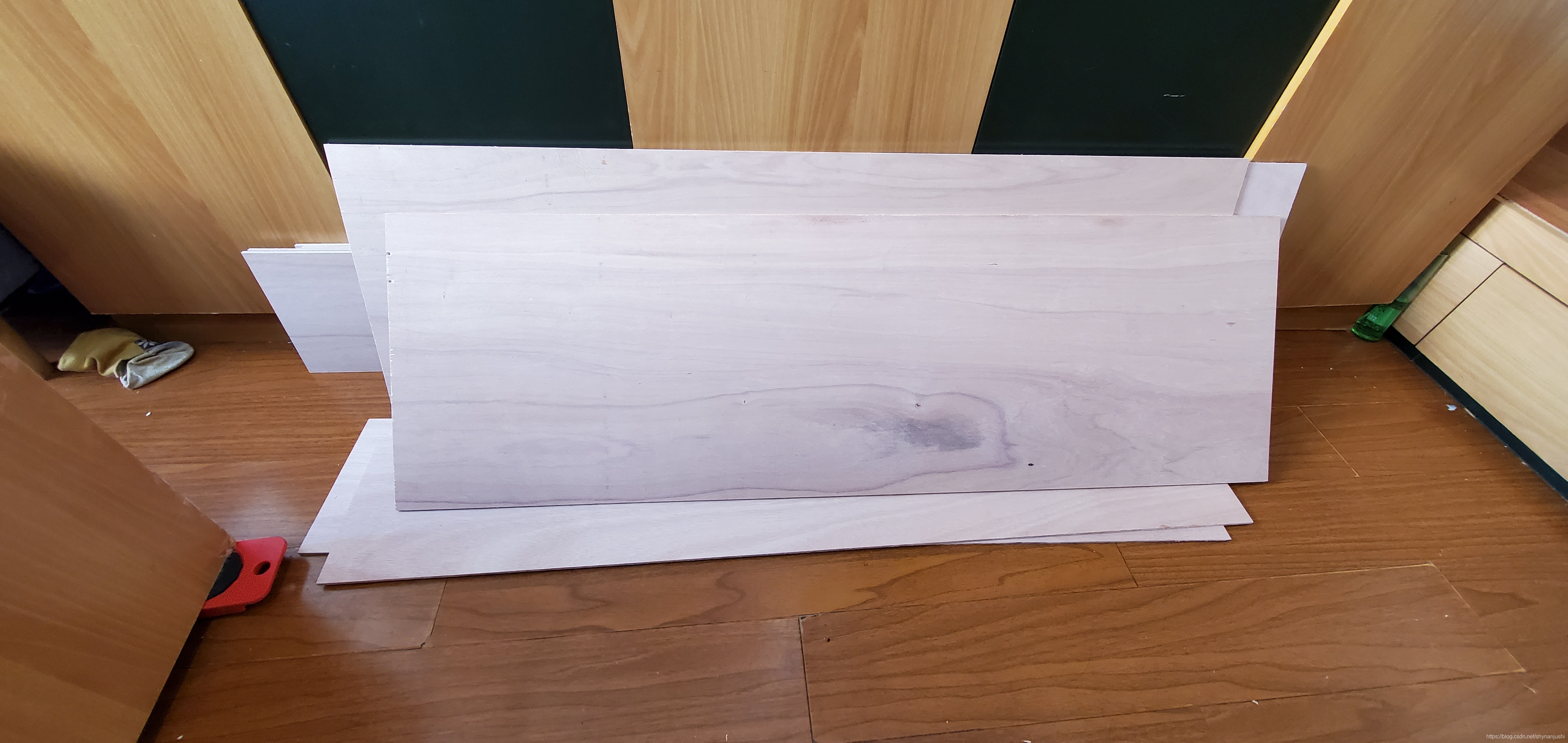

  所需的木板材料如下


第一层

将最内侧木板开两个孔，左侧方形为进风孔，方形孔的大小和空气净化器的滤芯适配，要确保滤芯固定上之后能够紧密贴合不留缝隙。
  右侧圆形孔为排风孔，这个孔建议开小一点，我这里感觉开的有点大了，会造成室内热量的过度流失。

第二层

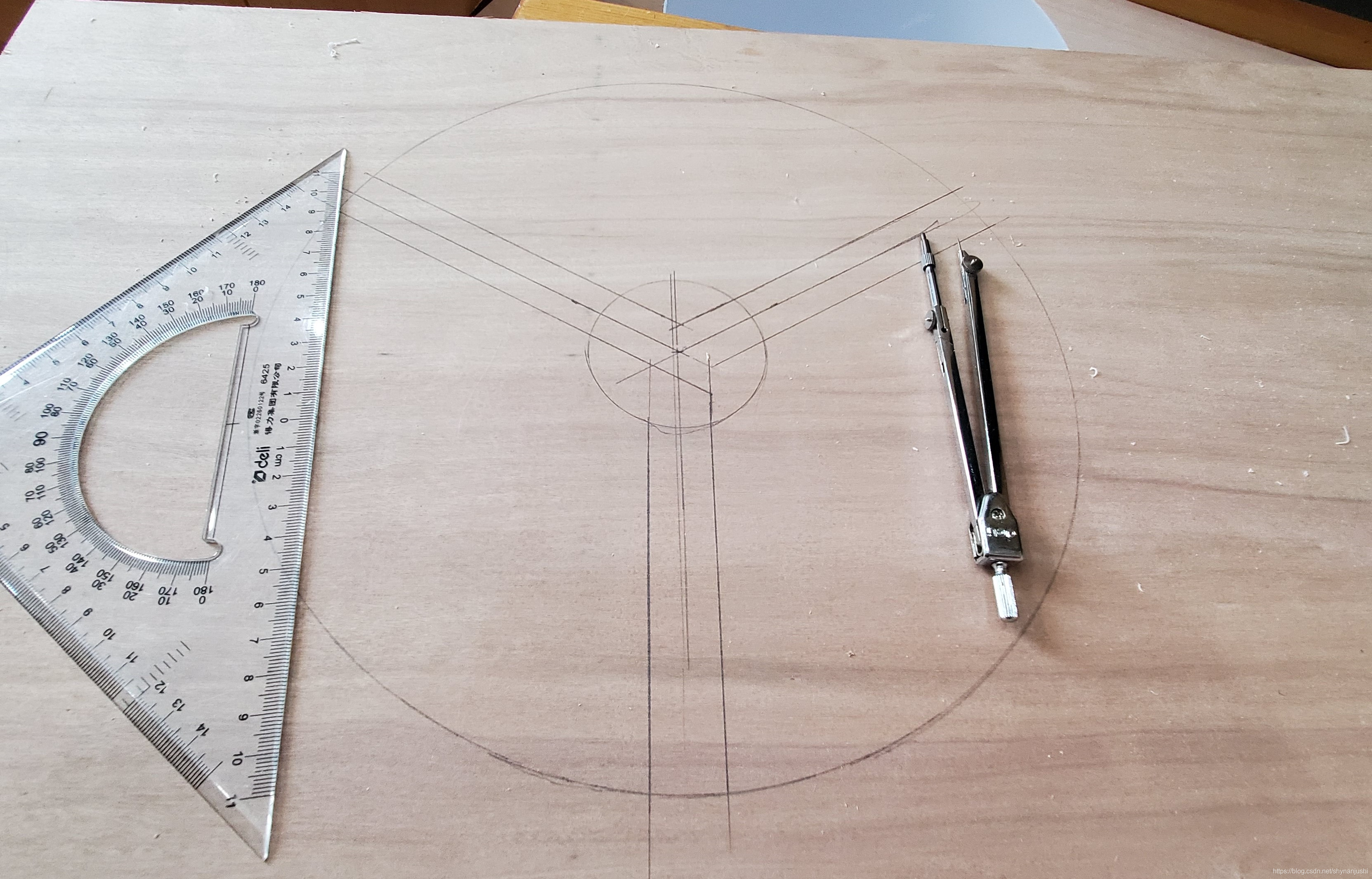

* 先在第二层对应的位置画上切割辅助线，开孔的大小要大于等于风扇叶的尺寸。

---

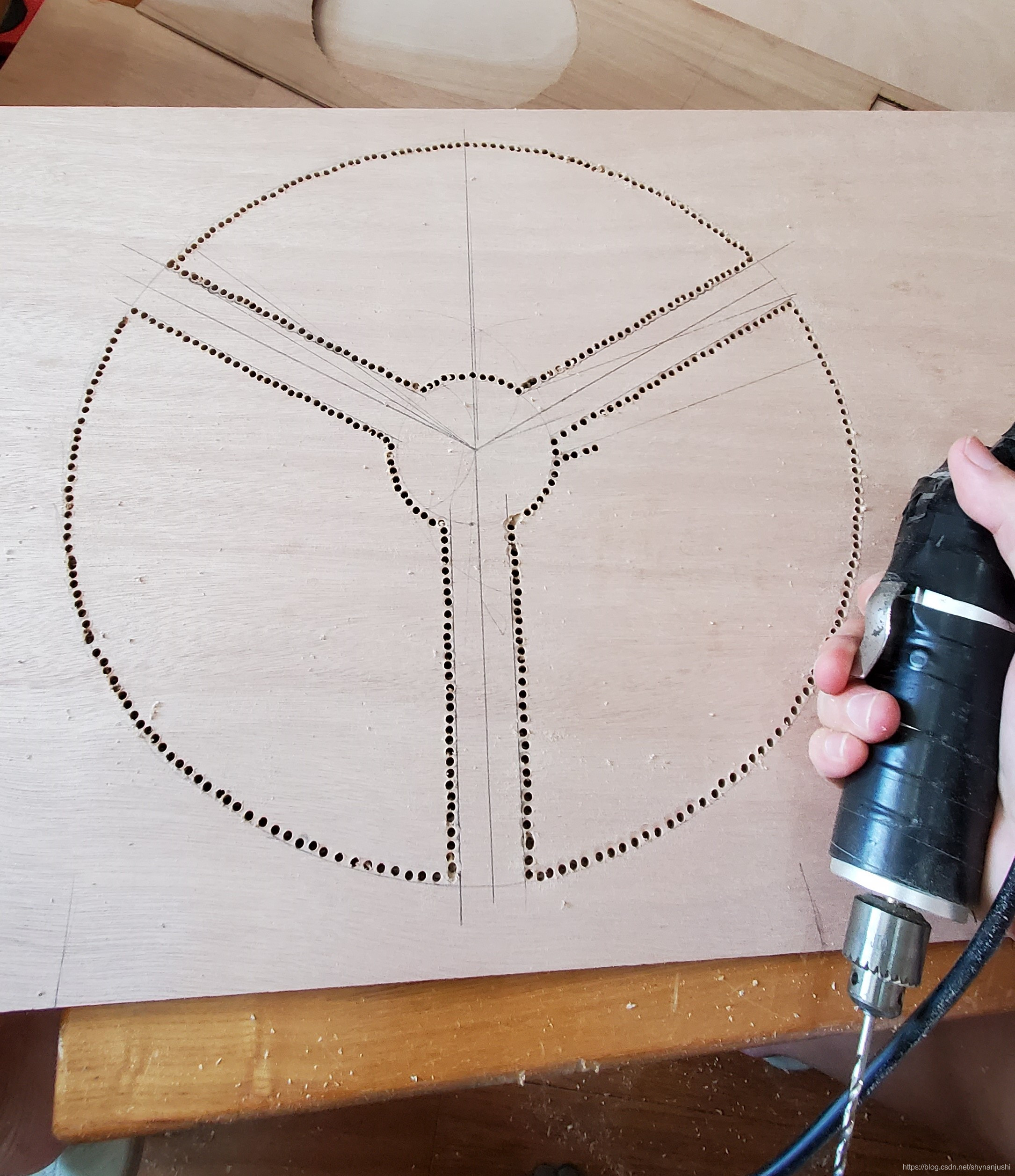

由于我没有合适的曲线锯，只能悲催的用一把手电钻沿着弧线打点，然后再一点点的磨出一个圆。

---

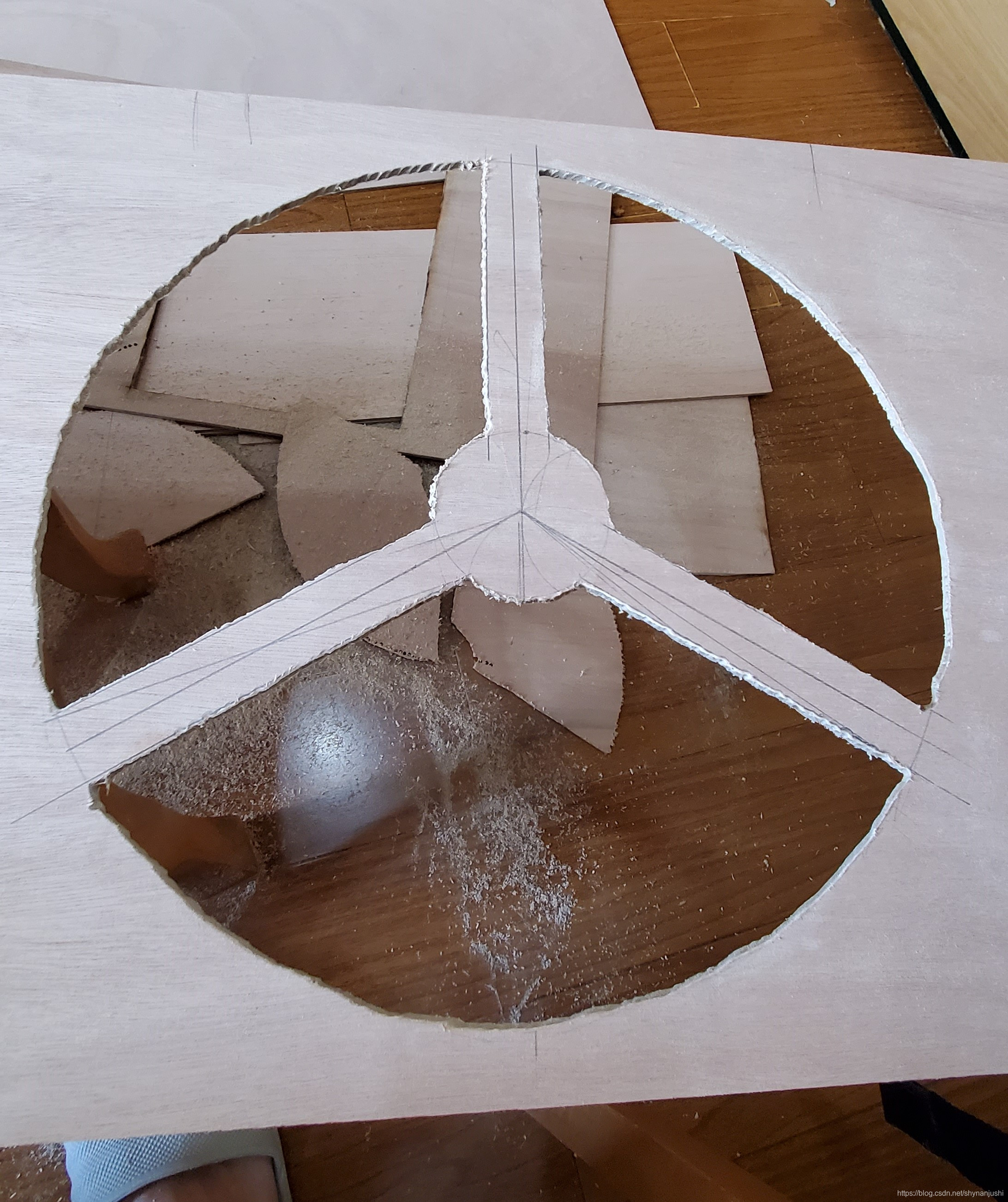

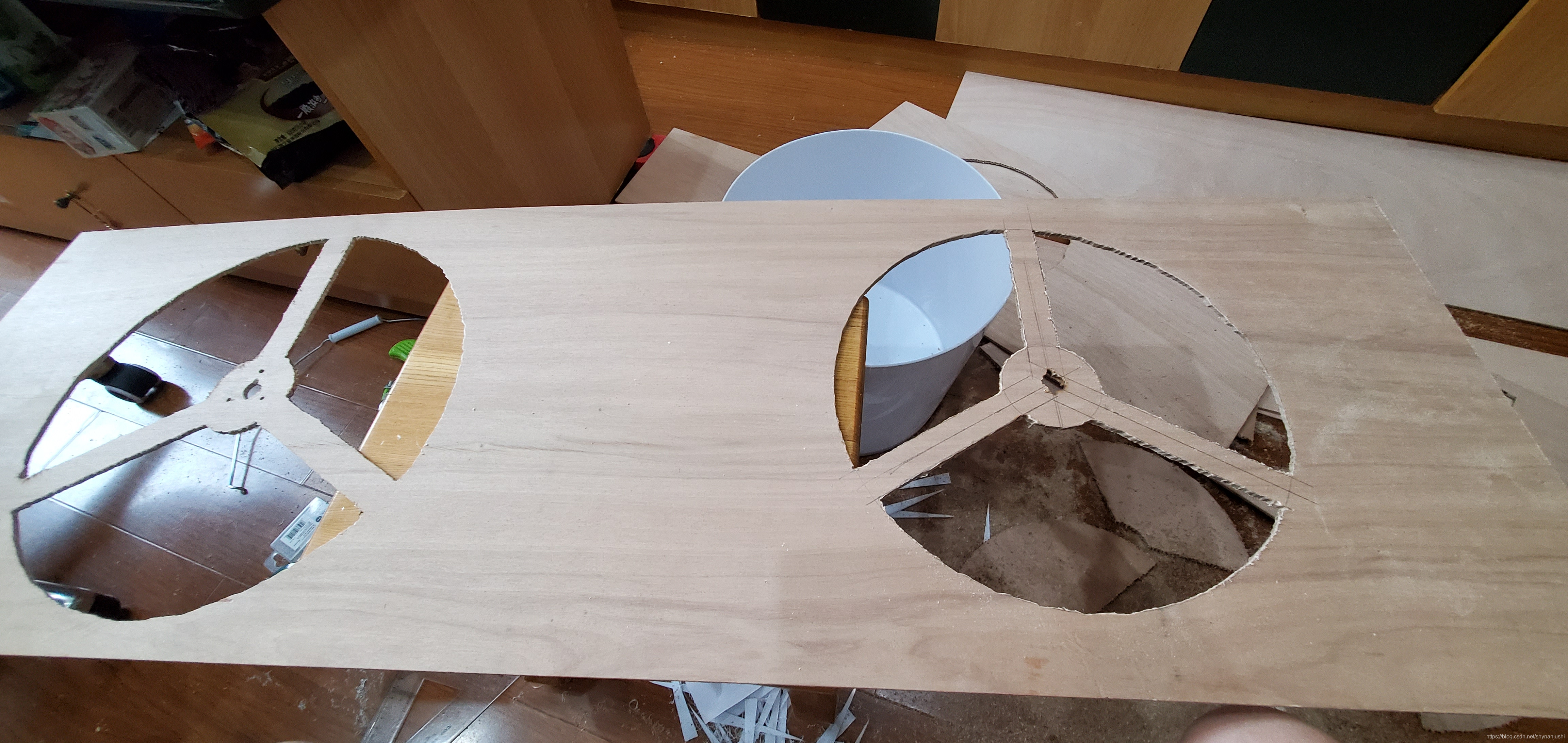

磨出来之后还有点不光滑，勉强能用吧。再用同样的方法打出第二个。

---

完成之后在中心位置打个圆孔，让电机轴可以穿进来。后面安装一个电机试试看。

---

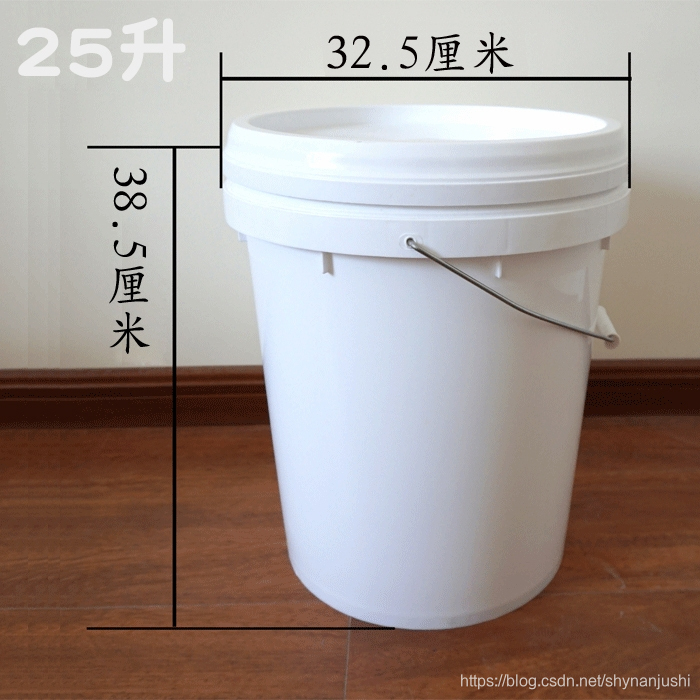

第二层稍微复杂一点，进风部分还需要一个进风管道，我的风扇叶直径有28cm，网上很难买到这么大口径的PVC管，但我在洗衣服的时候发现一个好东西（水桶），于是在某宝上买了一个白色塑料桶（居然还带盖），只花了10几块钱还包邮，大概长这样。

---

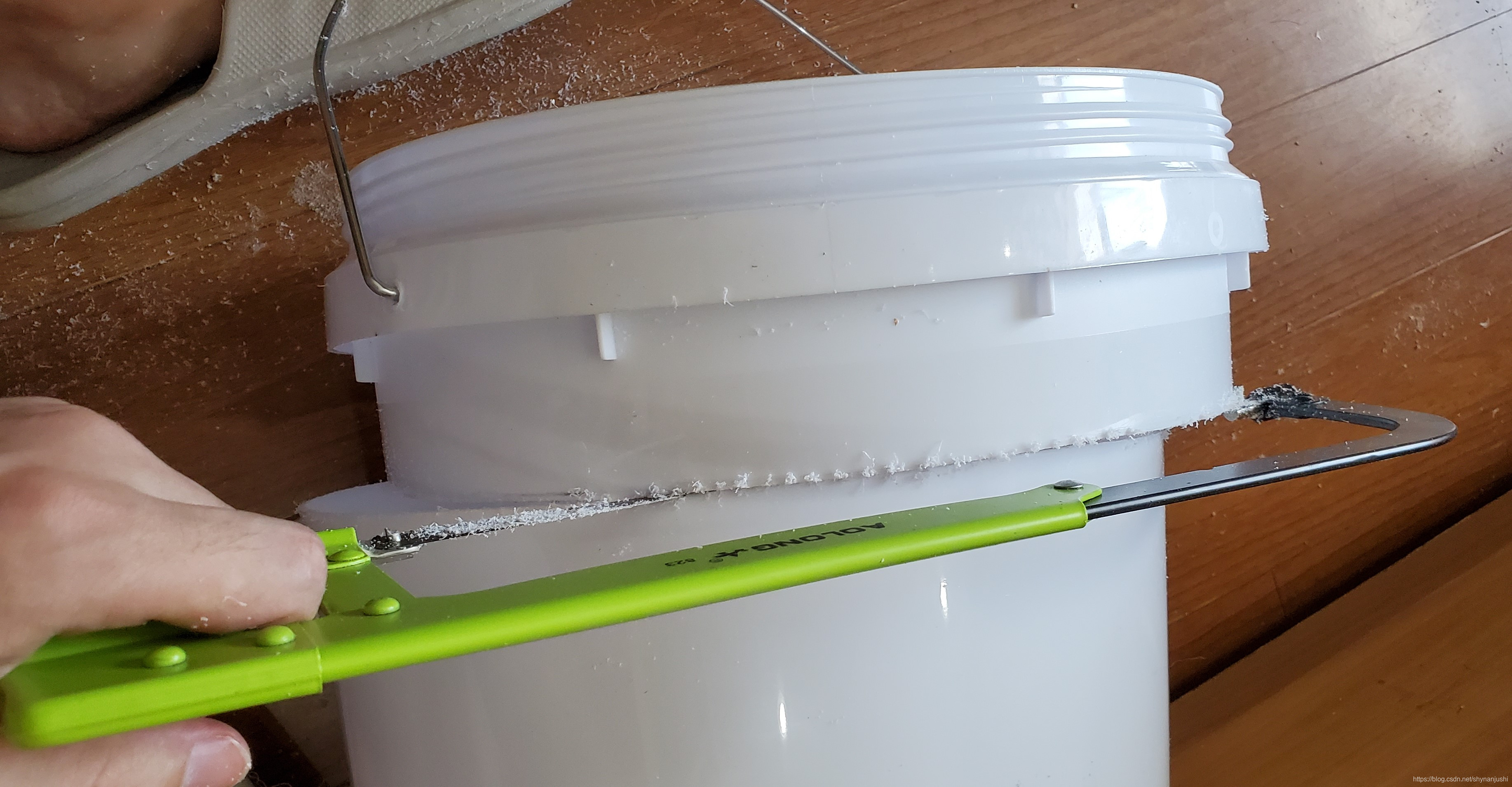

给它稍微加工一下，上部8cm的部位留作进风管道，下面8cm可以做排风的管道，桶盖可以拧上做面罩。

---

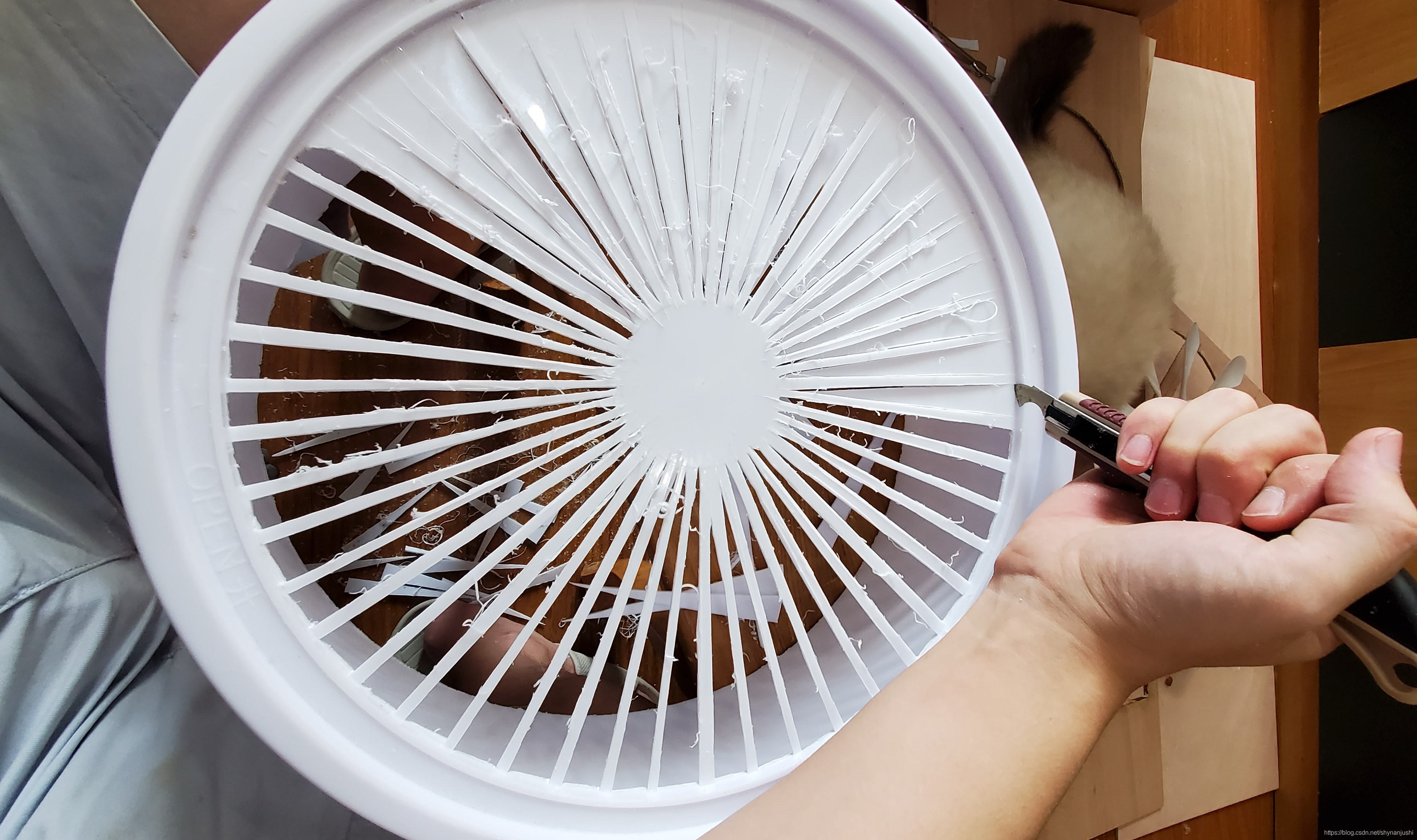

将桶盖用刻刀刻成风扇罩的形状。

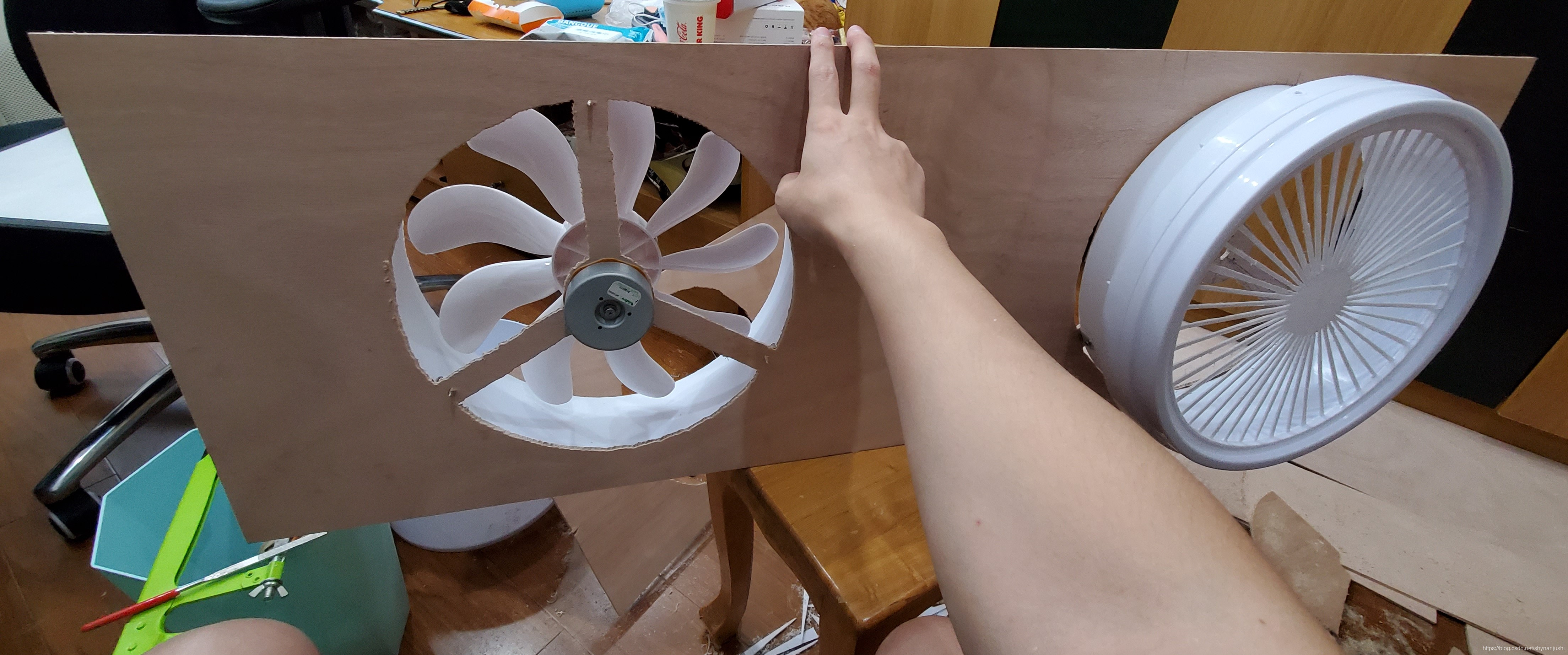

组装上电机、风扇叶和风扇罩，第二层就算完工了。

第三层

第三层需要给进风的面罩开个圆孔，还要给排风部分开一些排气孔。
面罩孔比较简单，在正对面罩的位置，画一个同样大小的圆，切割下来就可以了。

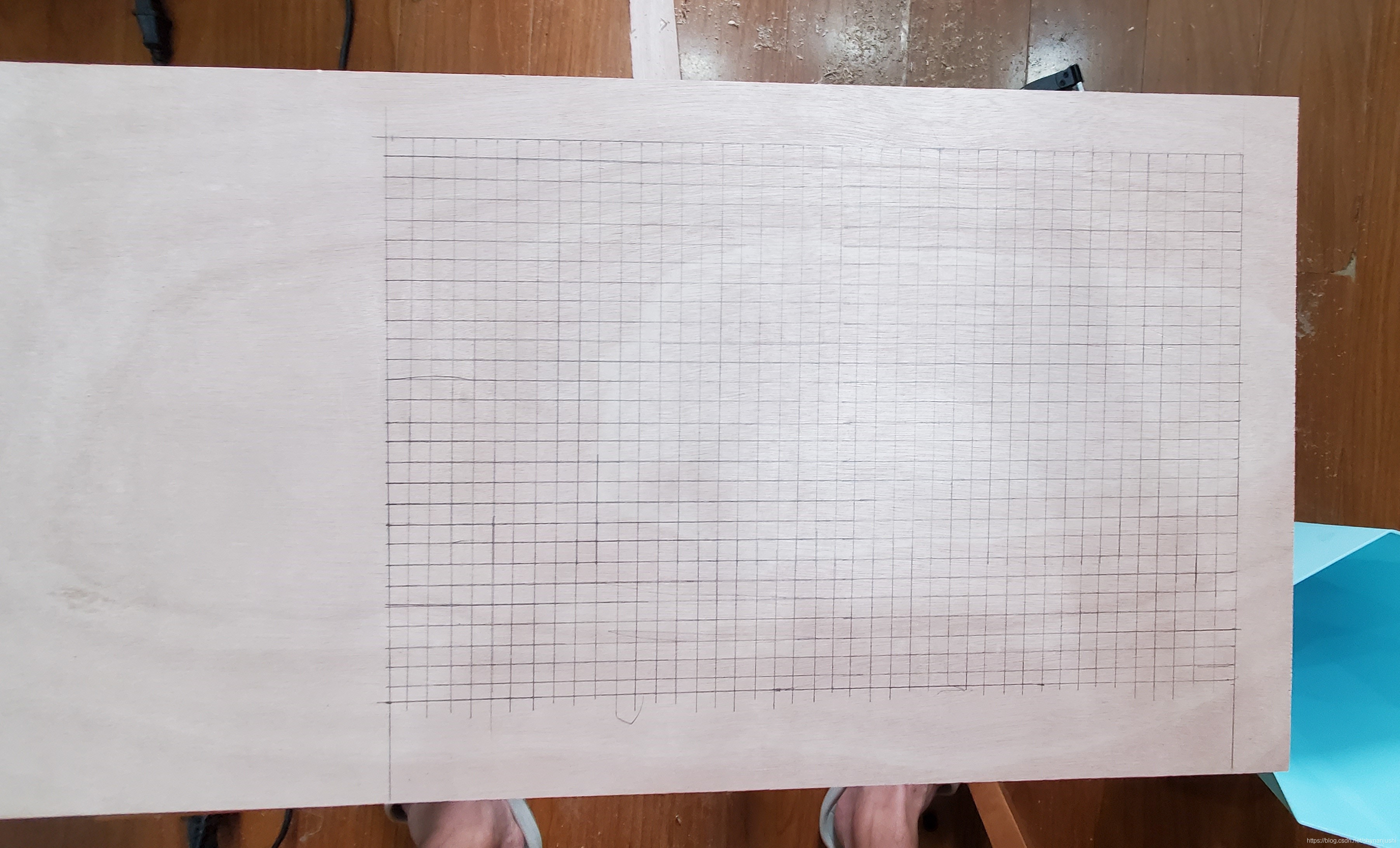

排气孔比较麻烦，我选择了每间隔1cm开一个小孔的方式，如图辅助线

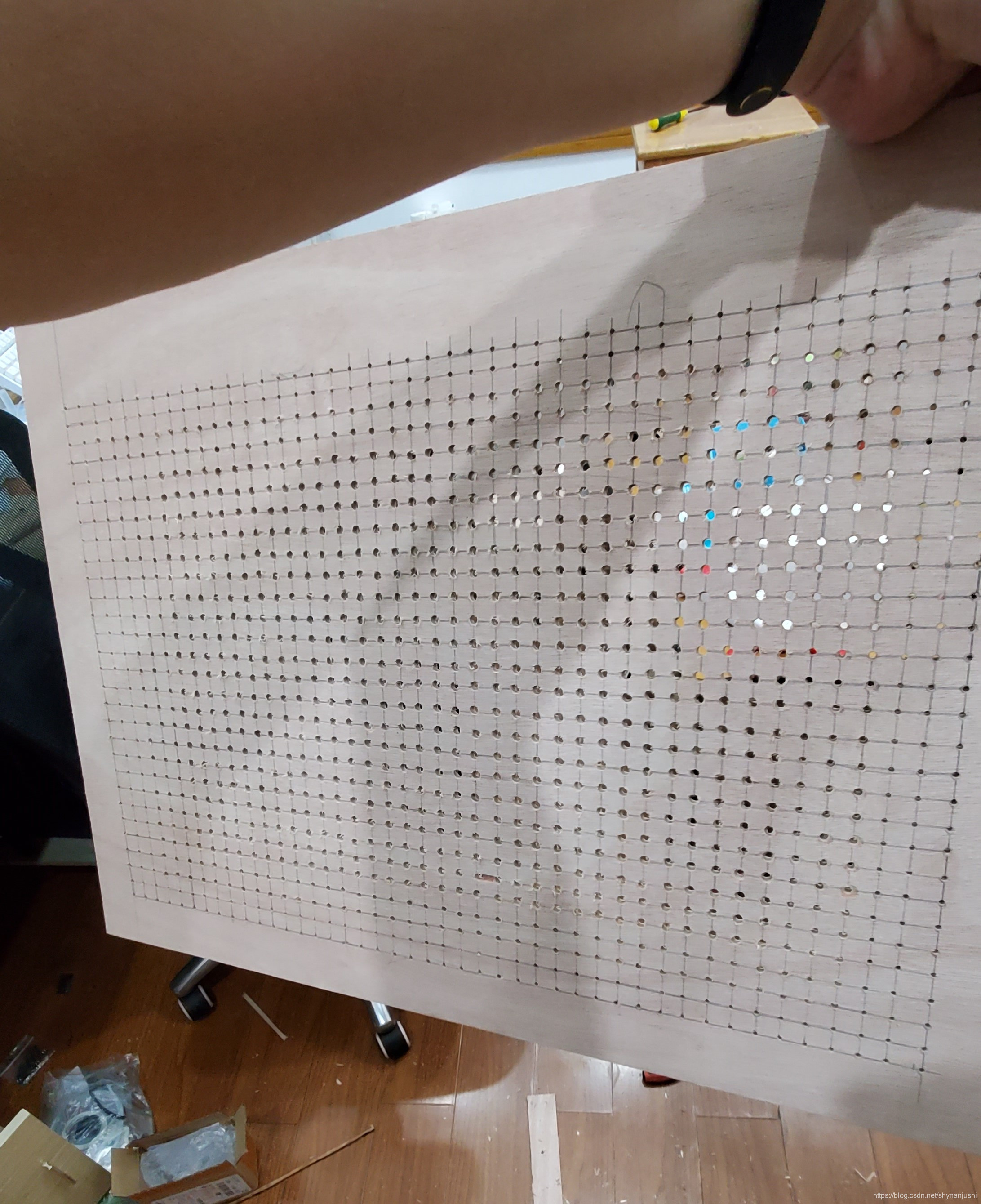

然后用6mm的钻头在交点处钻孔，一共有一千多个孔，钻到腰酸背痛腿抽筋才完成。

组装

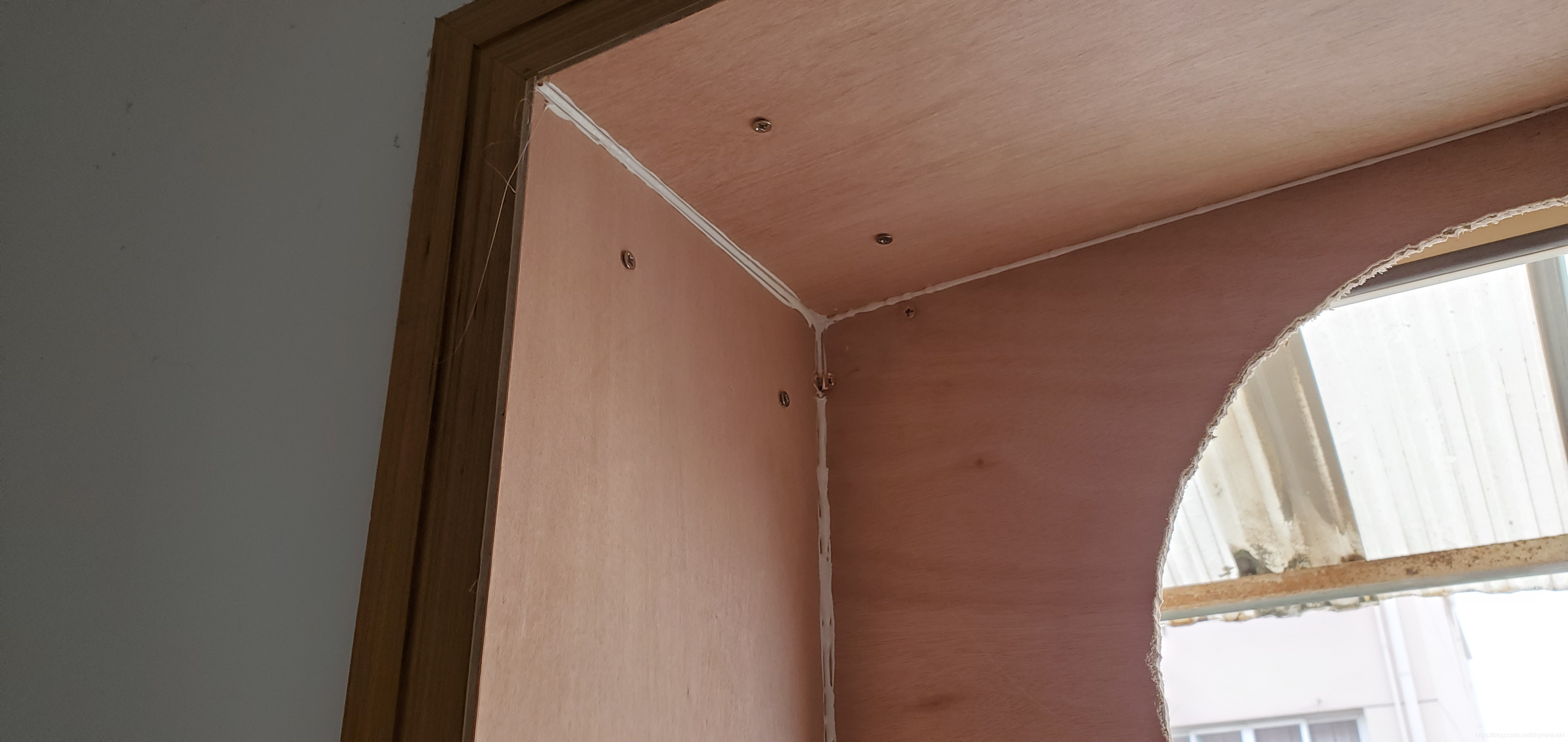

1. 先将第一层固定上窗体，所有的缝隙用胶枪打胶密封。

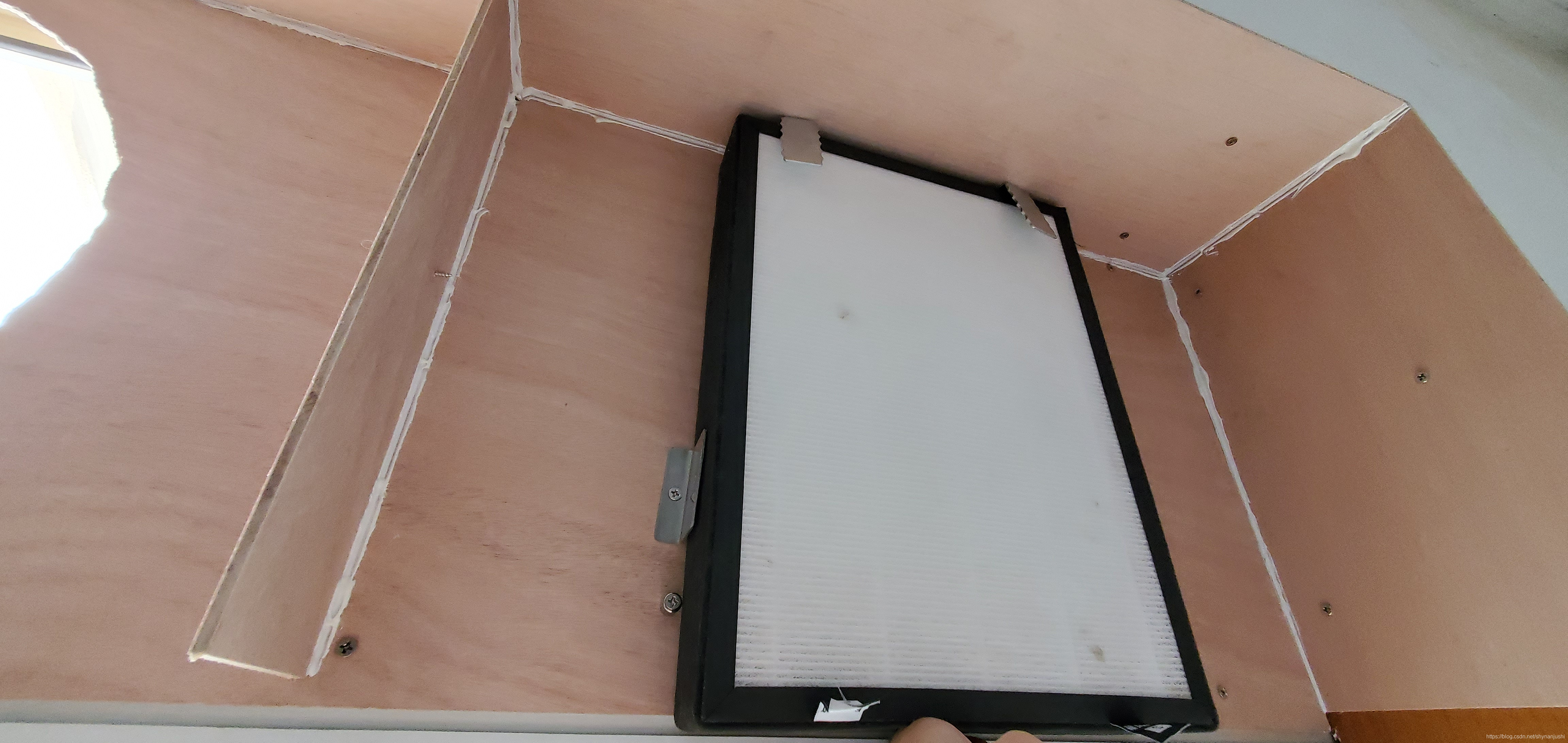

2. 在第一层上安装几个固定片，让滤芯可以牢牢的嵌入进去，中间用一块木板隔离进风和排风部分，缝隙处要做密封处理。

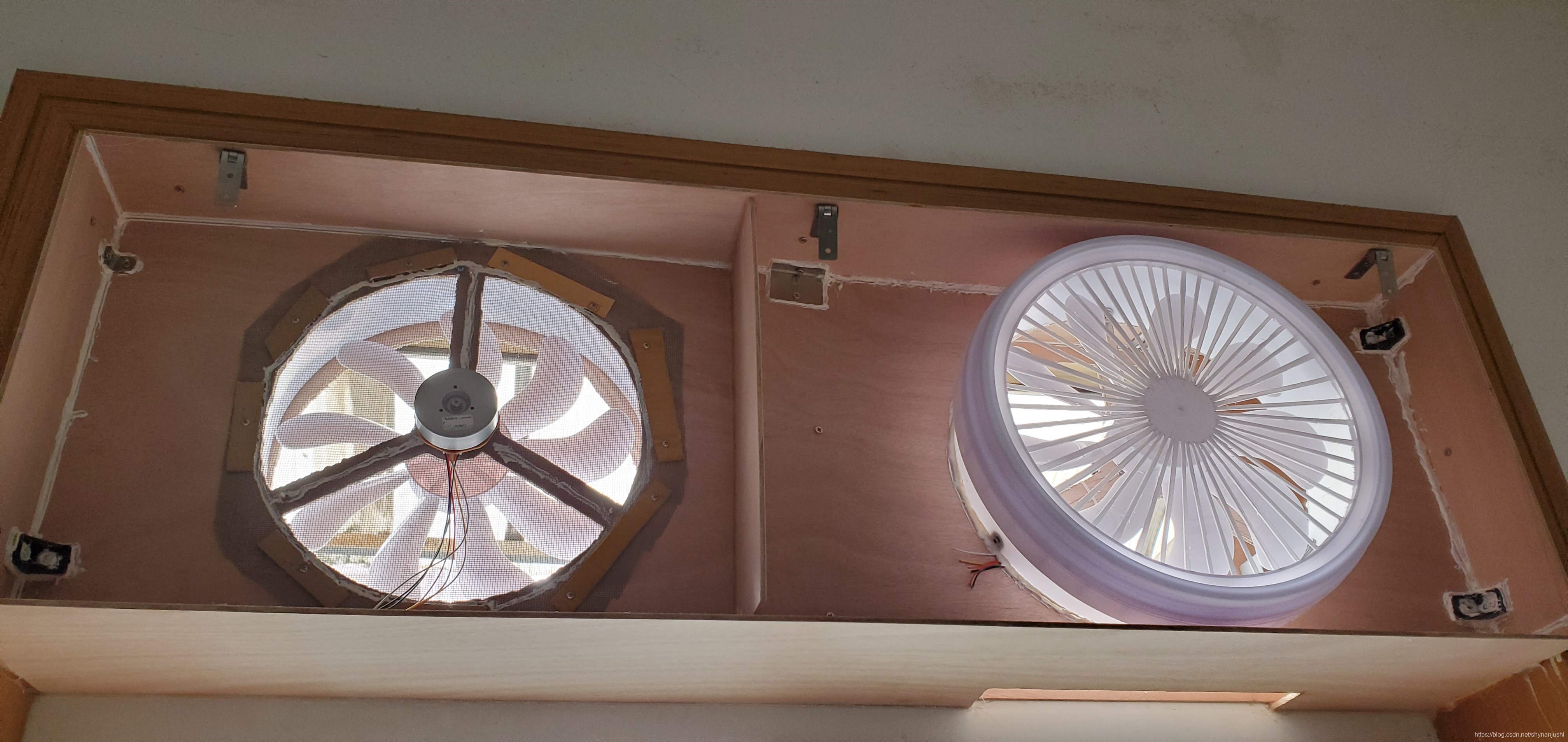

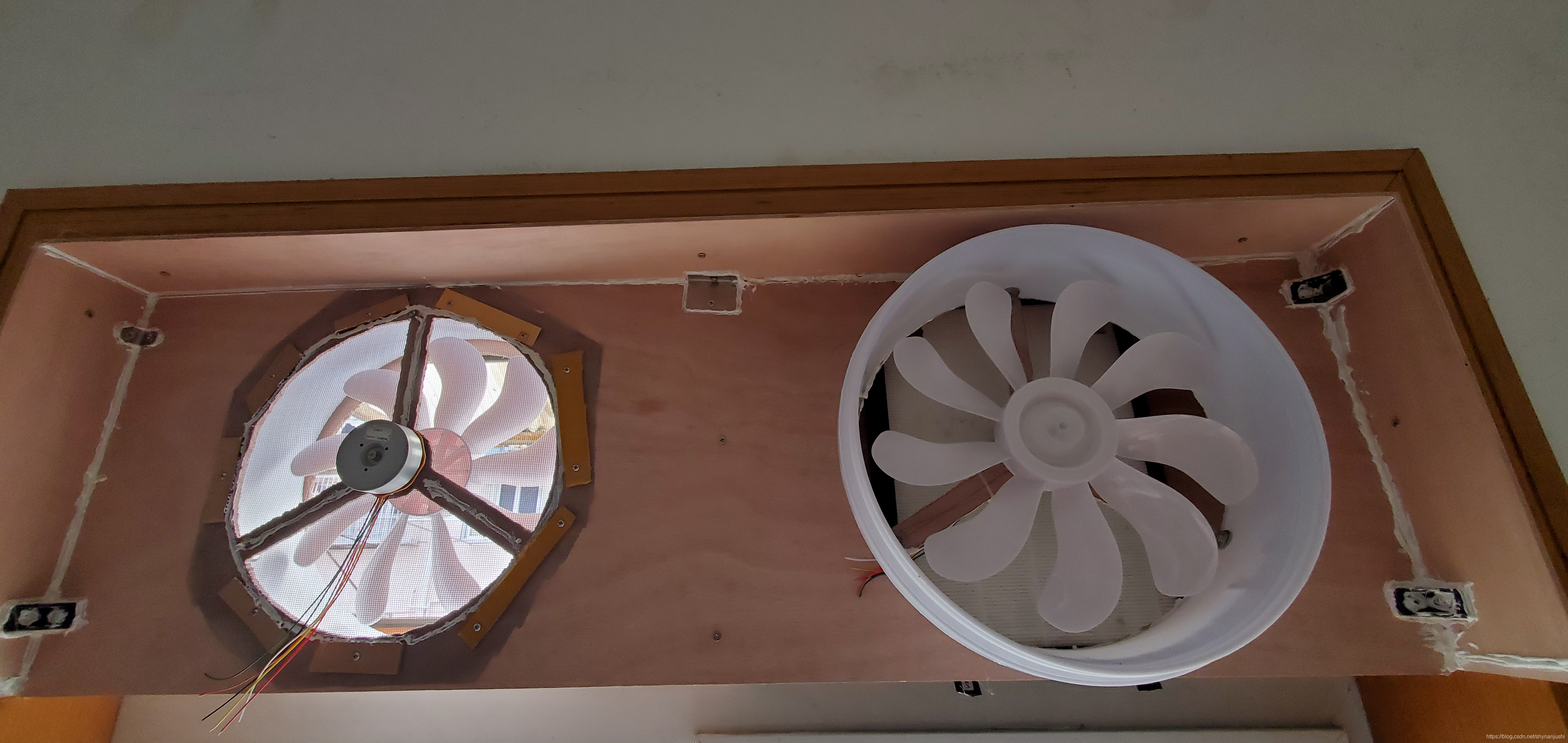

3. 安装第二层
第二层与第一层之间的垂直隔离面板要打胶密封，进风和排风管道也需要打胶处理，防止漏风。

4. 安装下方支撑面板
下方支撑面板需要开一个长方形的孔，尺寸和滤芯的尺寸相匹配，以后将从这个地方更换净化器滤芯。

5. 安装第三层面板
   最后将第三层面板装上，整体结构基本完成。
