前言

在日常的工作与学习中,我们经常会使用思维导图这个工具,来把抽象而又无形的思考转换成有形并且具体的图像,是理清思路,梳理逻辑的一大神器。

准确的说,思维导图并不是一个具体的工具,而是一种方法。是道而不是术。实际落地时,我们通常还需要借助外部的工具。从最原始的纸和笔,到各种软件,可以说是应用尽有。目前我在使用的是 xmind 这款软件,下面就会以 xmind 为媒介间接的通过 Java 代码画思维导图。

附上我历时三个月总结的 Java 面试 + Java 后端技术学习指南,这是本人这几年及春招的总结,目前,已经拿到了大厂offer,拿去不谢!

下载方式

1. 首先扫描下方二维码

2. 后台回复「Java面试」即可获取

放码过来

通过目录生成思维导图

我在看书的时候有一个习惯,先通过思维导图画出一本书的大纲,然后通过这个大纲来分主次的去阅读。可能有些同学感到疑惑,还没读过书,如何了解大纲呢?其实一本书的目录就是这本书最好的大纲。

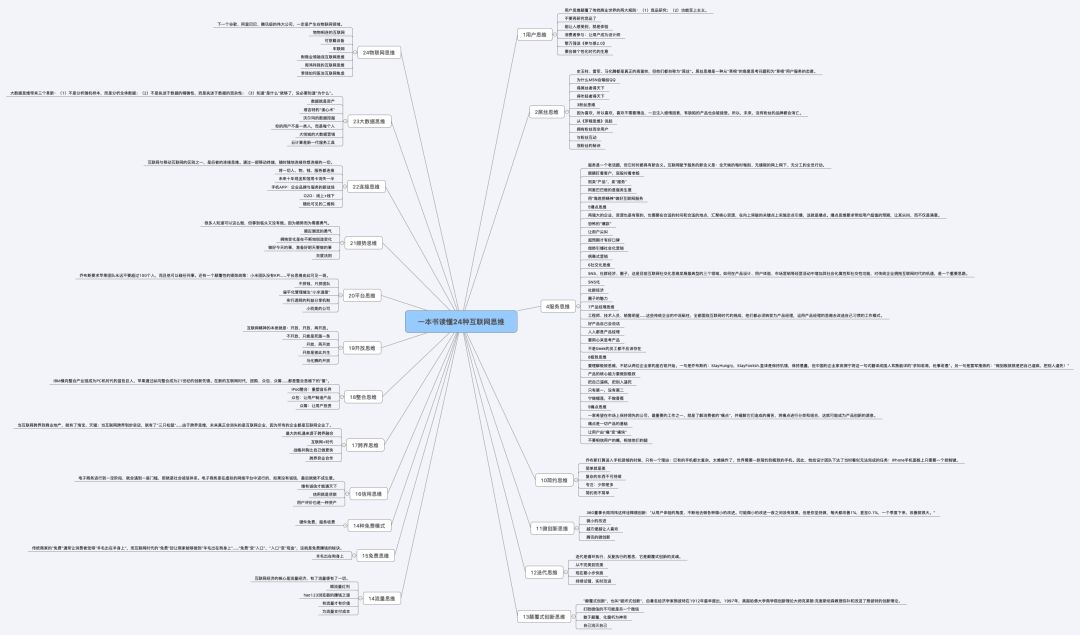

本文通过把一个目录生成思维导图的例子来学习 xmind 基本的 api 使用。当然如果想系统学习的同学,可以参考文末给出的官方 api 链接。下图就是我们最终要生成的结果。


引入依赖

xmind 最开始是在 eclipse 上进行定制开发而来(对,这个 eclipse 就是你在遇到 idea 后,喜新厌旧抛弃的那个编程软件),所以天生就对 Java 有良好的支持。这个地址[1]就是 xmind 在 github 上的仓库。对 xmind 的操作的 api 全在  org.xmind.core 包下,按官方提示把代码拉下来在本地打个包,再引入就 ok 了。但是呢?偷懒是第一生产力。立马跑到 maven 仓库搜索了一下,发现果然有人把官方的打包上传了,直接拿来使用。(时间有点老,但是基本操作已经够了,如果想用新功能,可以拉代码自行打包)

  • pom.xml

<dependency>
  <groupId>com.github.eljah</groupId>
  <artifactId>xmindjbehaveplugin</artifactId>
  <version>0.8</version>
</dependency>

准备数据

我们要生成思维导图,首先得有数据。这里的数据就是一本书的目录。

首先,书籍我选的是《一本书读懂 24 种互联网思维[2]》,选这本书,并不是因为这本书有多好,而是因为他比较典型,典型就典型在,看过这本书的目录后就没有必要再读这本书了,因为目录已经把要说的内容说的很清楚了。

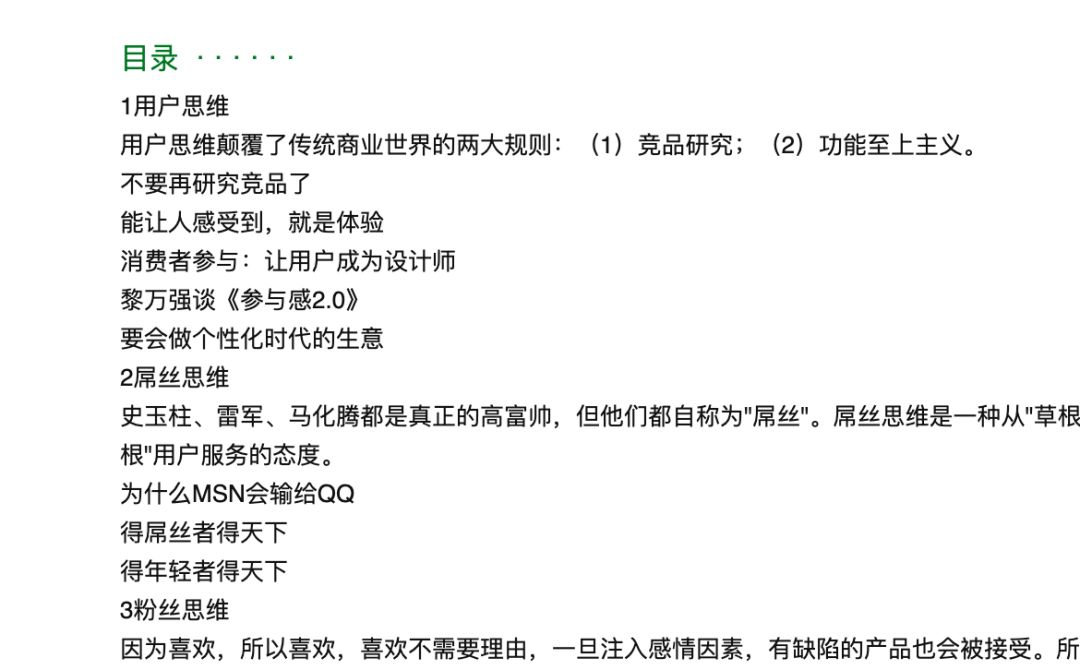

那知道书名,怎么获取书的目录呢?很简单,打开豆瓣,找到这本书的详情,里面就有书籍的目录,直接把它 copy 下来就可以了,目录如下图。


开始编码

  • GeneratorDoubanXmind

/*
 *
 *  * *
 *  *  * blog.coder4j.cn
 *  *  * Copyright (C) 2016-2019 All Rights Reserved.
 *  *
 *
 */
package cn.coder4j.study.example;

import cn.hutool.core.io.FileUtil;
import cn.hutool.core.util.ReUtil;
import cn.hutool.system.SystemUtil;
import com.google.common.collect.Lists;
import org.xmind.core.Core;
import org.xmind.core.CoreException;
import org.xmind.core.ISheet;
import org.xmind.core.ITopic;
import org.xmind.core.IWorkbook;
import org.xmind.core.IWorkbookBuilder;

import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

/**
 * @author buhao
 * @version GeneratorDoubanXmind.java, v 0.1 2019-12-02 22:54 buhao
 */
public class GeneratorDoubanXmind {

    /**
     * 当前类路径
     */
    public static final String CLASS_PATH = GeneratorDoubanXmind.class.getResource("/").getPath();
    /**
     * 文件分隔符
     */
    public static final String FILE_SEPARATOR = SystemUtil.getOsInfo().getFileSeparator();

    public static void main(String[] args) throws IOException, CoreException {
        // 读取目录
        String bookName = "一本书读懂24种互联网思维";
        List<String> contents = FileUtil.readLines(CLASS_PATH + bookName + ".txt", "utf-8");

        // 创建思维导图的工作空间
        IWorkbookBuilder workbookBuilder = Core.getWorkbookBuilder();
        IWorkbook workbook = workbookBuilder.createWorkbook();

        // 获得默认sheet
        ISheet primarySheet = workbook.getPrimarySheet();

        // 获得根主题
        ITopic rootTopic = primarySheet.getRootTopic();
        // 设置根主题的标题
        rootTopic.setTitleText(bookName);

        // 章节 topic 的列表
        ArrayList<ITopic> chapterTopics = Lists.newArrayList();
        for (String content : contents) {
            // 如果是数字开头为章节名称
            if (ReUtil.isMatch("^[1-24].*?", content)) {
                // 创建章节节点
                ITopic topic = workbook.createTopic();
                topic.setTitleText(content);
                chapterTopics.add(topic);
            } else {
                // 创建小节节点
                ITopic topic = workbook.createTopic();
                topic.setTitleText(content);
                chapterTopics.get(chapterTopics.size() - 1).add(topic, ITopic.ATTACHED);
            }
        }

        // 把章节节点添加到要节点上
        chapterTopics.forEach(it -> rootTopic.add(it, ITopic.ATTACHED));

        // 保存
        workbook.save(CLASS_PATH + FILE_SEPARATOR + bookName + ".xmind");

    }
}

代码分析

基本上代码都做了注释,对于核心代码再简单分析一下。

        // 读取目录
        String bookName = "一本书读懂24种互联网思维";
        List<String> contents = FileUtil.readLines(CLASS_PATH + bookName + ".txt", "utf-8");

首先前两行不必说,我把目录数据保存到了 resources 目录下的 一本书读懂 24 种互联网思维.txt,这两行代码就是简单读取数据。

        // 创建思维导图的工作空间
        IWorkbookBuilder workbookBuilder = Core.getWorkbookBuilder();
        IWorkbook workbook = workbookBuilder.createWorkbook();

然后的两行代码,通过 Core 类创建工作空间构建者类,再通过它的  createWorkbook 方法创建出一个空白的工作空间,这个创建完就会得到一个没有任何节点的空白导图。

        // 获得默认sheet
        ISheet primarySheet = workbook.getPrimarySheet();

        // 获得根主题
        ITopic rootTopic = primarySheet.getRootTopic();
        // 设置根主题的标题
        rootTopic.setTitleText(bookName);

再接着,通过刚刚创建 工作空间 得到主 sheet,这个 sheet 跟 excel 的概念差不多,就像浏览器的一个 tab 一样。效果如下图

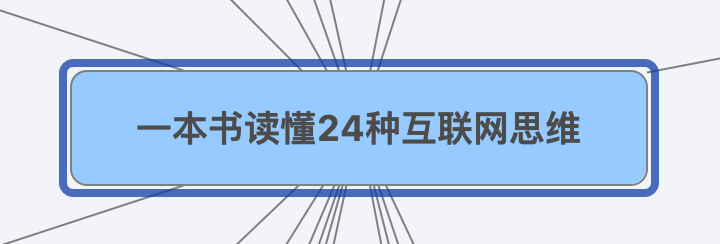

另外还通过主 sheet 获得了根 topic,并设置他的标题为书名,它对应下图

        // 章节 topic 的列表
        ArrayList<ITopic> chapterTopics = Lists.newArrayList();
        for (String content : contents) {
            // 如果是数字开头为章节名称
            if (ReUtil.isMatch("^[1-24].*?", content)) {
                // 创建章节节点
                ITopic topic = workbook.createTopic();
                topic.setTitleText(content);
                chapterTopics.add(topic);
            } else {
                // 创建小节节点
                ITopic topic = workbook.createTopic();
                topic.setTitleText(content);
                chapterTopics.get(chapterTopics.size() - 1).add(topic, ITopic.ATTACHED);
            }
        }

这段代码比较多,但是重点是创建 topic 的操作,每个 topic 就是思维导图的一个节点,可以通过  workbook.createTopic() 来创建,同样的通过  setTitleText 设置标题。这段代码其实是分析了目录的规律,有 1-24 开头的是大章节,而后面紧跟的是小章节,一个大章节下是多个小章节(可以看上面的目录截图)。所以判断是大章节就创建一个新的节点,判断是小章节就往最后一个大章节上添加(通过 add 方法)。

        // 把章节节点添加到要节点上
        chapterTopics.forEach(it -> rootTopic.add(it, ITopic.ATTACHED));

刚才说了把小章节都添加到了大章节上了,但是大章节现在还是无依无靠的,所以通过一个循环全部添加到了根 Topic 上。

        // 保存
        workbook.save(CLASS_PATH + FILE_SEPARATOR + bookName + ".xmind");

到此我们编码结束了,但是这些操作还在内存中,我们需要通过 workbook 的 save 方法把文件保存到硬盘上,另外文件后缀记得改成 xmind,否则软件无法识别。

其它

说明

因为篇幅有限,无法贴完所有代码,如遇到问题可到相关链接里面的 example 上,查看源码。

相关链接

  1. xmind api 地址[3]

  2. study-xmind-example[4]

参考资料

[1]

地址: https://github.com/xmindltd/xmind

[2]

一本书读懂24种互联网思维: https://book.douban.com/subject/26437061/

[3]

xmind api 地址: https://github.com/xmindltd/xmind/wiki/UsingXmindAPI

[4]

study-xmind-example: https://github.com/kiwiflydream/study-example/tree/master/study-xmind-example
