SteamVR 插件交互解析

1动作和动作集

动作集->动作:SteamVR2.x的核心

SteamVR动作类型：

Boolearn:布尔型，通常用于按钮动作
Sigle:类似浮点，返回0~1浮点数，常用于获取Trigger键的键程值。
vector2:二维，如获取Trackpad上手指接触点坐标
vector2:三维，入获取手柄在空间中的位置
Pose：用于获取手柄的运动数据，包括位置和旋转信息
Skeleton:提供用于呈现首部模型的谷歌数据，每个关节点的位置和旋转

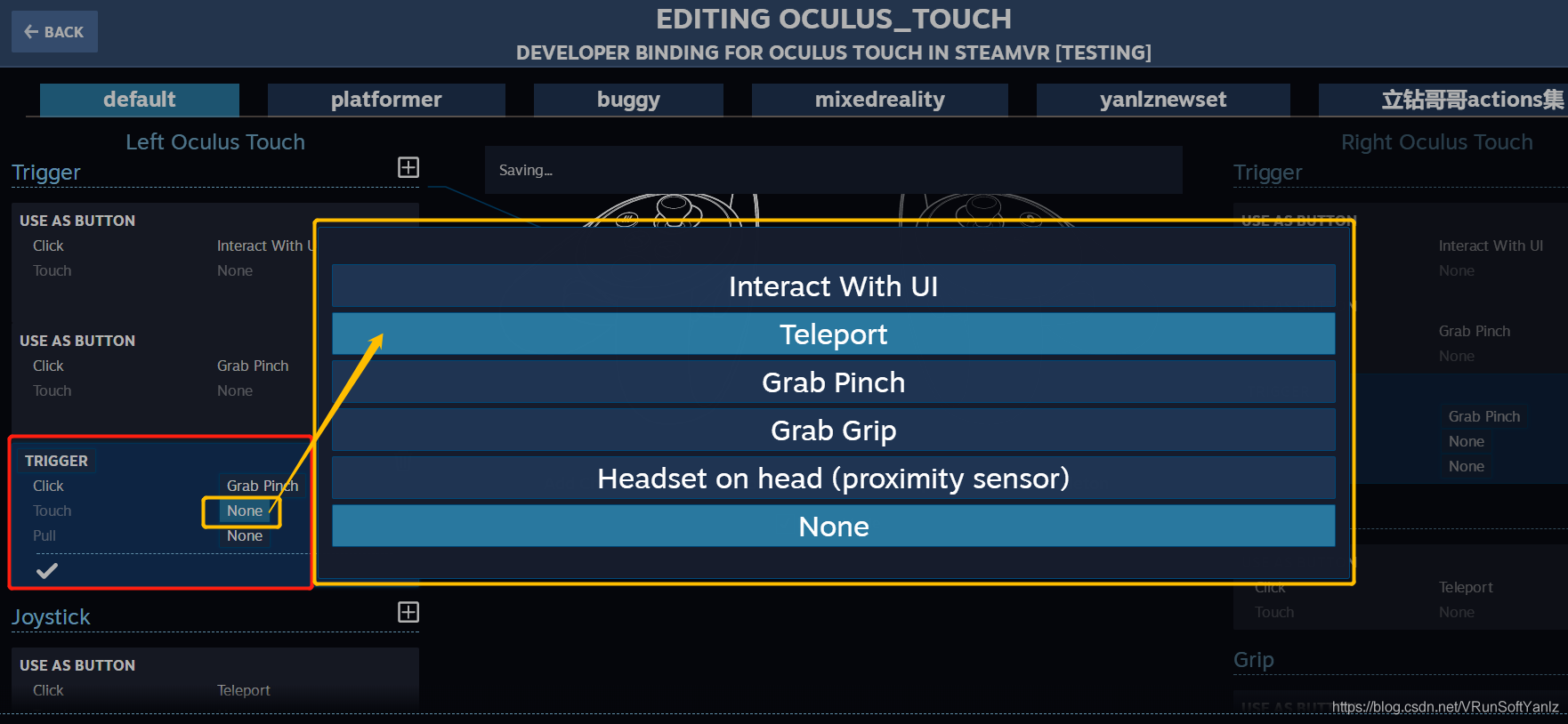

了解按键的绑定

使用Action(动作)的优势：

更方便进行多硬件平台的适配，实现跨平台
针对单一平台，能减少需求变更时的代码修改工作

脚本获取动作输入

获取动作的两种方式：

1声明变量形式引用

例：public SteanVR_Action_Boolean Fire;

2直接获取

例：SteamVR_Actions.default_Fire

监听动作的三种方式：

可以同时注册监听:

SteamVR_Action.default_Fire.AddOnStateUpListener(FireActionStateUpHandler,SteamVR_Input_Sourse.Any);

也可以通过C#的事件监听：

SteamVR_Action.default_Fire.OnstateUp+=OnFireActionStateUp;

private void OnFireActionStateUp(SteamVR_Action_Boolean fromAction, SteamVR_Input_Sources fromSource) { throw new NotImplementedException(); }

private void FireActionStateUpHandler(SteamVR_Action_Boolean fromAction, SteamVR_Input_Sources fromSource) { throw new NotImplementedException(); }

若跳转场景后用不到功能，可对应有RemoveOnStateUpListener和-=

通过Update监听

如

if (SteamVR_Input.GetAction<SteamVR_Action_Boolean>("Fire").GetStateDown(SteamVR_Input_Sources.Any)) {

}

类似于

if (Input.GetKeyDown(KeyCode.Space))
{

}

2 Interction System

Player,Hand的使用

注：

player核心单例类
Hand实现各种交互的基础

2019.4之后 unity提供 URP（通用渲染管线），HDRP（高清渲染管线）对手部控制器模型的渲染可能有问题

player:

命名空间：

using Valve.VR.InteractionSystem;

作为单例类的使用实例：

//获取手柄速度

Player.instance.rightHand.GetTrackedObjectVelocity();

Interctable组件

交互前提：有碰撞器
交互感知：Interctable
交互（抓取，抛掷）：Throwable组件

与UI交互

控制器直接接触UI进行交互

UI元素加碰撞器
添加UIElement组件

不直接接触进行交互（非Interctable组件）

凝视UI交互效果（头部射线）

InputModule:SteamVR UI的事件系统，类比原EventSystem

示例：

public class HIdeGaze : MonoBehaviour
{
public Transform headForRaycast;//发射射线位置

public Transform curssor;//光标

public Image progressImage;//光标图片

public Vector3 rayPositionoffset;//“眼睛”位置

public LayerMask layerMask;//参与交互的层级

private float rayLenth = 50f;

private GameObject currentInteractable;

private GameObject lastInteractable;

public float startTime;

public float activeTime=3;

public bool isEnable;

private void Awake()
{
if (curssor!=null)
{
//隐藏光标
curssor.gameObject.SetActive(false);
}

//是否开启凝视
isEnable = true;
}

// Update is called once per frame
void Update()
{
//必须要有发射射线的位置指定
if (headForRaycast==null)
{
return;
}

if (progressImage!=null)
{
progressImage.fillAmount = 0;
}

if (isEnable)
{
EyeRaycast();
}
}

private void EyeRaycast()
{
Vector3 adjustedPosition = headForRaycast.position + (headForRaycast.right * rayPositionoffset.x) +
(headForRaycast.up * rayPositionoffset.y) + (headForRaycast.forward * rayPositionoffset.z);

Ray ray = new Ray(adjustedPosition, headForRaycast.forward);
RaycastHit hit;
if (Physics.Raycast(ray,out hit,rayLenth,layerMask))
{
if (curssor!=null)
{
curssor.gameObject.SetActive(true);
curssor.position = hit.point;
curssor.rotation = headForRaycast.rotation;
}

//获取游戏对象上的BUtton组件

Button aButton = hit.transform.GetComponent<Button>();
if (aButton==null)
{
//取消选择
DeactivateLastInteractable();

//设置当前交互UI为空
currentInteractable = null;

return;
}

currentInteractable = aButton.gameObject;

//如果当前交互对象存在且当前交互对象不是上一次交互的对象，及找到新的对象
if (currentInteractable&&currentInteractable!=lastInteractable)
{
//通知BUtton目前有悬停事件
InputModule.instance.HoverBegin(currentInteractable);
}
else if (currentInteractable==lastInteractable)
{
//与上一次交互的对象是同一个，认为是停留，凝视时间积累
startTime += Time.deltaTime;

if (progressImage!=null)
{
//填充效果
progressImage.fillAmount = (startTime / activeTime);
}

if (startTime>activeTime)
{
//InputModule通知BUtton,此时为点击事件
InputModule.instance.Submit(currentInteractable);
//重置凝视时间
startTime = 0;
//取消选择UI
DeactivateLastInteractable();
//凝视交互不可用
isEnable = false;
//1秒后开启凝视交互
Invoke("ReEnable", 1f);

}
}
//如果当前交互对象不是上一个交互对象，取消凝视交互
if (currentInteractable!=lastInteractable)
DeactivateLastInteractable();
//上一个交互对象设置为当前交互对象
lastInteractable = currentInteractable;
}
else//如果射线没有碰撞任何交互对象
{
DeactivateLastInteractable();
currentInteractable = null;
}
}

private void DeactivateLastInteractable()
{
//凝视时间归零
startTime = 0;
//进度图像归零
if (progressImage!=null)
{
progressImage.fillAmount = 0;
}
//上一个交互对象为null,则返回
if (lastInteractable=null)
{
return;
}

//INputModule通知上一个交互对象此时指针移出
InputModule.instance.HoverEnd(lastInteractable);
lastInteractable = null;

//隐藏用于标识视线的光标
if (curssor!=null)
{
curssor.gameObject.SetActive(false);
}
}

private void ReEnable() {
isEnable = true;
}
}

使用射线进行UI交互

UI添加碰撞器
控制器添加SteamVr_laser Point组件
编写控制脚本，示例如下：

using UnityEngine;
using UnityEngine.EventSystems;
using Valve.VR.Extras;

public class LaserInteraction : MonoBehaviour
{

private SteamVR_LaserPointer _laser;

private GameObject uGUIElement;

public bool isEnabled = true;

private void Awake()
{
_laser = GetComponent<SteamVR_LaserPointer>();

if (_laser!=null)
{
if (!isEnabled)
{
_laser.enabled = false;
return;
}
else
{
_laser.PointerIn += _laser_PointerIn;
_laser.PointerOut += _laser_PointerOut;
_laser.PointerClick += _laser_PointerClick;
}
}
}

private void _laser_PointerClick(object sender, PointerEventArgs e)
{
IPointerClickHandler _pointerClickHandler = e.target.GetComponent<IPointerClickHandler>();
if (_pointerClickHandler != null)
{
_pointerClickHandler.OnPointerClick(new PointerEventData(EventSystem.current));
}
}

private void _laser_PointerOut(object sender, PointerEventArgs e)
{
IPointerExitHandler _pointerExitHandler = e.target.GetComponent<IPointerExitHandler>();
if (_pointerExitHandler != null)
{
_pointerExitHandler.OnPointerExit(new PointerEventData(EventSystem.current));
}
}

private void _laser_PointerIn(object sender, PointerEventArgs e)
{
IPointerEnterHandler _pointerEnterHandler = e.target.GetComponent<IPointerEnterHandler>();
if (_pointerEnterHandler != null)
{
_pointerEnterHandler.OnPointerEnter(new PointerEventData(EventSystem.current));
}
}
}

与3D物体交互

自定义物体的手部抓取姿态

3D物体身上添加组件，碰撞器，Interactable,Trowable,SteamVR_Skeleton_Poser,注：场景中需要有player

在SteamVR_Skeleton_Poser下调整手部关节，注意创建动作与保存动作
创建手部动作的另一部分，在SteamVR_Skeleton_Poser下的Blending Editor下进行两部分动作的融合，完成完整动作，要绑定手柄动作
编写脚本控制3D物体的动作符合手部动作，并将脚本挂在3D物体上

using UnityEngine;
using Valve.VR;
using Valve.VR.InteractionSystem;

public class Gun : MonoBehaviour
{

//板机游戏对象
public Transform TriggerGo;

//扳机完全按下的角度
public Vector3 TriggerDownRotation;

//扳机的初始角度
private Quaternion _triggerOriginRotation;

private Interactable _interactable;

// Start is called before the first frame update
void Start()
{
_triggerOriginRotation = TriggerGo.localRotation;

_interactable = GetComponent<Interactable>();
if (_interactable!=null)
{
_interactable.onAttachedToHand+= InteractableOnonAttachedToHand;
_interactable.onDetachedFromHand += InteractableOnonDetachedFromHand;
}
}

private void InteractableOnonDetachedFromHand(Hand hand)
{
SteamVR_Actions.default_Squeeze.RemoveOnAxisListener(OnSqueezeAxis,hand.handType);
}

private void InteractableOnonAttachedToHand(Hand hand)
{
SteamVR_Actions.default_Squeeze.AddOnAxisListener(OnSqueezeAxis, hand.handType);
}
/// <summary>
///
/// </summary>
/// <param name="fromAction"></param>
/// <param name="fromSource"></param>
/// <param name="newAxis">手柄当前按下的角度</param>
/// <param name="newDelta">与上次相比的变化亮，正为按下，负为抬起</param>
private void OnSqueezeAxis(SteamVR_Action_Single fromAction, SteamVR_Input_Sources fromSource, float newAxis, float newDelta)
{
TriggerGo.localRotation = Quaternion.Lerp(_triggerOriginRotation, Quaternion.Euler(TriggerDownRotation), newAxis);
}
}
