MySQL的E-R图

一、什么是E-R图

E-R图，全称:实体-关系模型图，是指通过实体、关系、属性三个基本概念，来概括数据的基本结构，从而描述静态数据结构的概念模式。
组成E-R图的3个核心要素：实体，属性，和关系

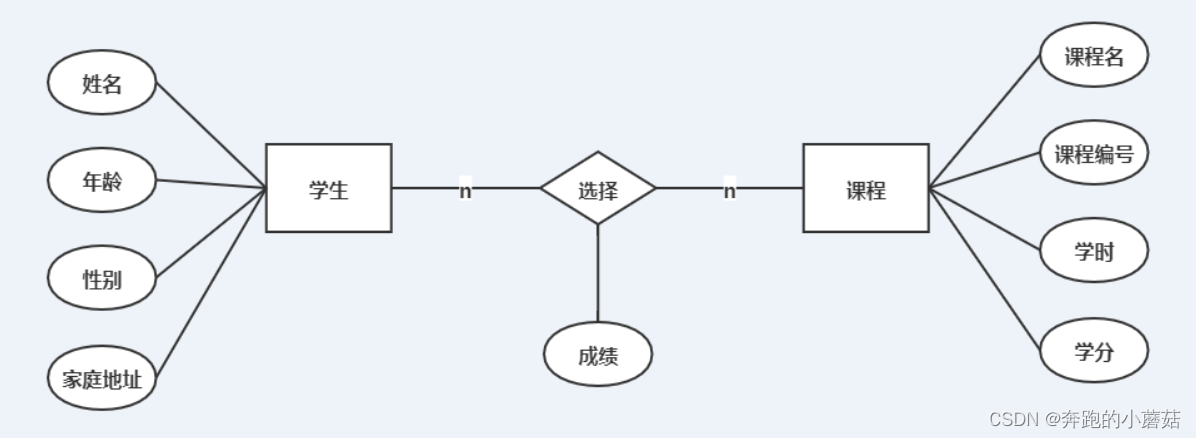

实体一般采用矩形来进行表示，属性使用椭圆来进行表示，而实体与实体的关系则通过菱形来进行表示，例如:

在E-R图中，可以通过菱形来描述多种实体关系，例如:1对1，1对多，多对多，自关联等

二、构建E-R图的目的

构建E-R图，属于软件开发流程中的需求设计阶段。
针对甲方所提的问题域，我们将分析其中实体对象的关系，确定实体，属性，制作ER图。了解实体与属性之间的关系，实体与实体的关系，才能去更好的建立更加清晰的数据库。

三、组成E-R图的常见元素

1、实体

实体（Entity）是一个数据对象，指应用中可以区别的客观存在的事物。由同一类实体构成的集合，则是实体集
当然，学到现在大家对“面向对象编程”有所理解，那么应该可以反应过来，实体就是我们的对象，实体集抽象出来也就是我们的类，因此，为了造成不必要的混淆，我们将实体和实体集统一的称为：实体。
实体在E-R图中࿰
