Open Network Install Environment工程概述

概述

工程概述

开源倡议Open Network Install Environment (ONIE) 旨在为现代网络硬件设备提供一个开放的"安装环境"。ONIE塑造了一个开放的网络硬件生态，终端用户可自由选择不同的网络操作系统。

在ONIE出现之前，市面上的以太网交换设备有着预装的，受控的操作系统，以及实质上完成的网络应用，所有这些将终端用户固定在了一个垂直的供应链上。

最初，ONIE依靠对多个操作系统厂商开放硬件开启了“白盒” 与 “裸机”的网络交换生态系统，一段时间后ONIE变得流行起来，现在对于网络硬件工业而言，ONIE已经成为了事实上的"安装环境"标准。

现代网络交换机的管理子系统，建立在各种处理器建构的基础上，这些处理器包含典型的串口、带外以太网口和存储设备。此子系统可以独立运行，不受到关联着前面板以太网接口的交换芯片ASICs所影响。

ONIE定义了运行在管理子系统之上的开源"安装环境"，利用了Linux内核中提供的设施和BusyBox环境。作为数据中心配置的一部分，此"安装环境"允许终端用户和渠道合作伙伴以配置服务器的方式，安装特定的目标网络操作系统（NOS）。

ONIE使交换机硬件供应商、分销商和贩卖商可基于少量的硬件SKUs运作。这反过来将创建一个在制造，分销、库存和RMA（退货审查）等方面的规模经济，进而催生一个多样网络硬件和操作系统组成的繁荣生态系统。

亮点:

• 组合了启动引导程序、现代Linux内核和BusyBox
• 提供了安装任何NOS的环境
• 破坏性的；将用户从受控的预装NOS中解放出来
• 帮助自动化大型数据中心进行交互设备配置
• 使你能够像管理Linux服务器一样管理你的交互设备

设计概述

注意
完整的设计信息，请参考 Design Specification.

ONIE是启动引导程序和工作于网络交换设备的小型操作系统的组合，意在提供自动化配置环境。ONIE使用交换设备的处理器综合体，而不是转发数据平面，如下图所示:

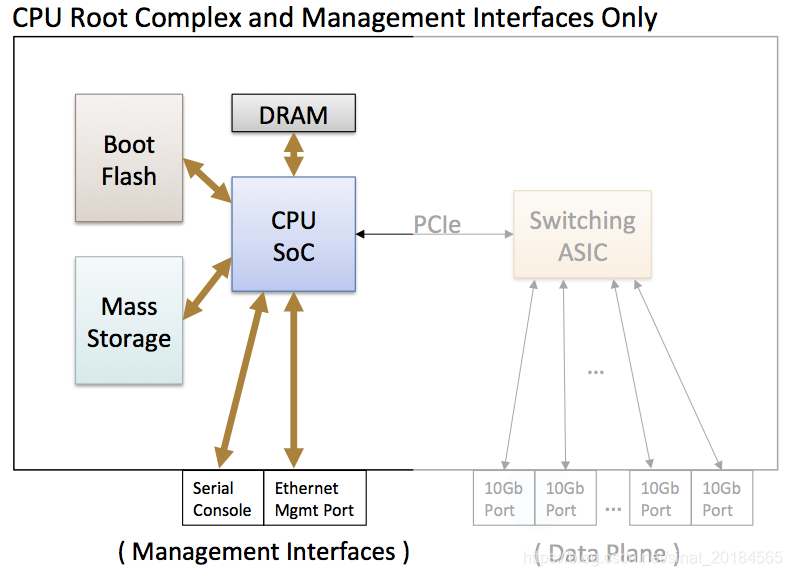

Typical Network Switch CPU Complex – ONIE uses the elements highlighted on the left

初始系统启动

当新机器第一次启动时，ONIE定位并执行NOS厂商的安装程序，以下所示:

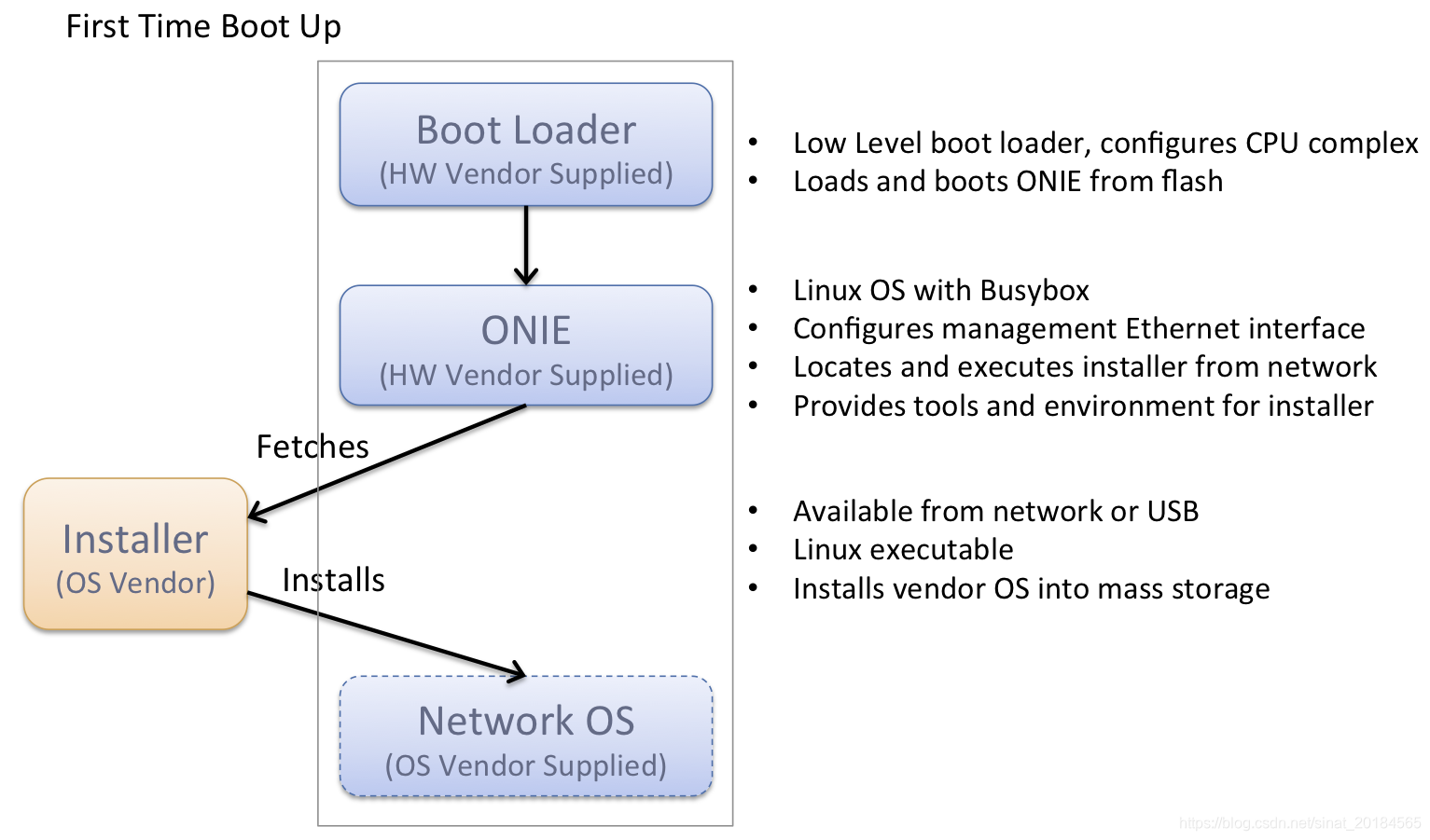

Execution Flow – First Time Boot Up

后续系统启动

ONIE并不是每次启动都用到。在初始安装之后，后续启动时，跳过ONIE直接加载NOS运行。参见下图所示:

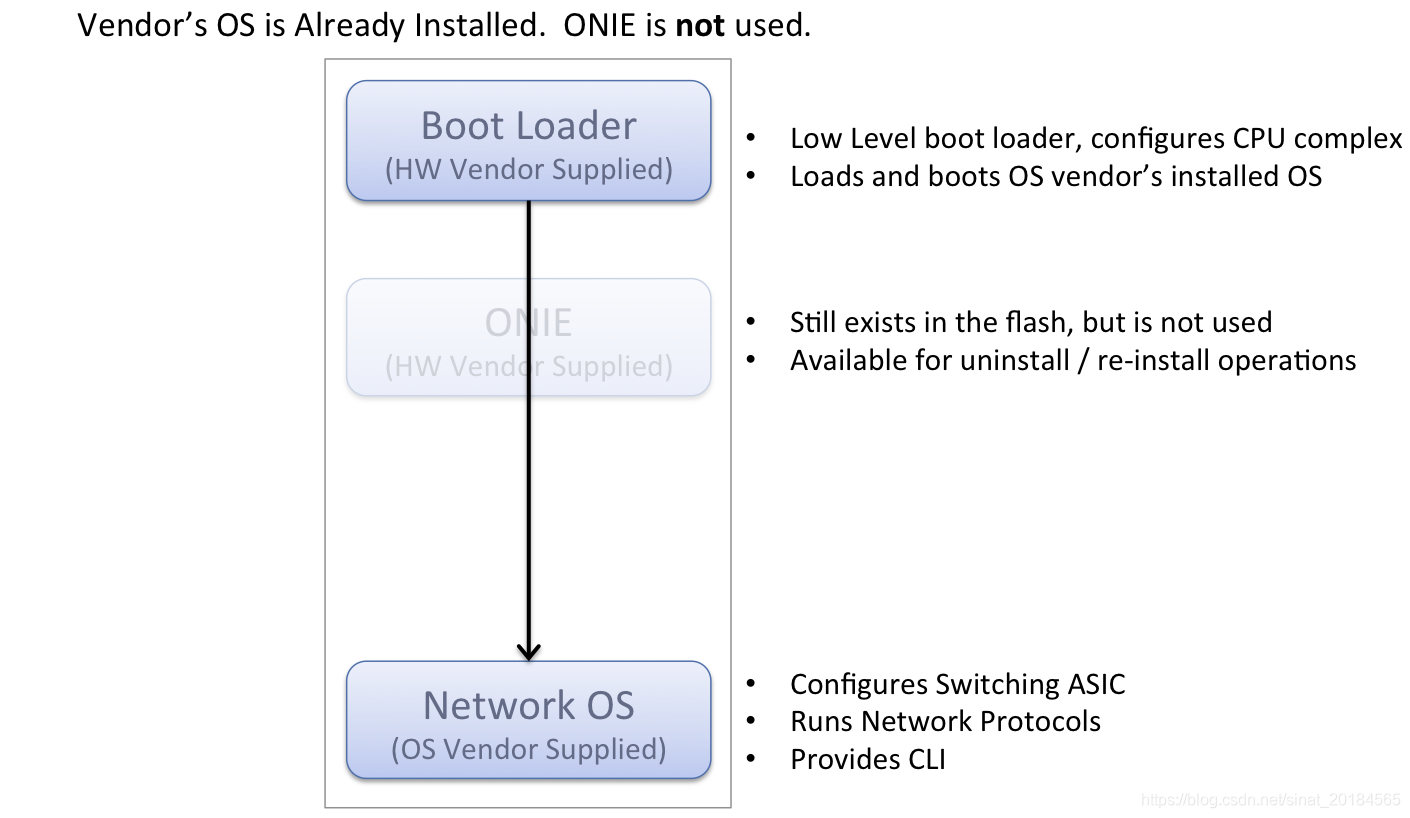

Subsequent Boots – After the NOS Is Installed

系统存在重新进入安装阶段的机制。定义了API接口，以便网络操作系统可控制系统重新进入安装阶段。

定位安装镜像

ONIE使用许多方法定位NOS安装程序，包括但不限于以下：

• 启动引导程序中静态配置
• 本地连接的存储设备，比如USB硬盘
• DHCPv4 / DHCPv6
• IPv4 / IPv6 本地链路邻居
• mDNS (multicast DNS) / DNS-SD (Service Discovery)
• PXE-like (Preboot Execute Environment) TFTP and HTTP waterfalls

首选的镜像下载方式为HTTP，因为其可为大尺寸的镜像文件提供稳定的下载性能。TFTP虽然也支持，但是由于HTTP的存在，不鼓励使用。

一旦定位镜像文件，ONIE开始继续执行NOS安装程序。

下图示例展示了镜像定位和执行步骤：

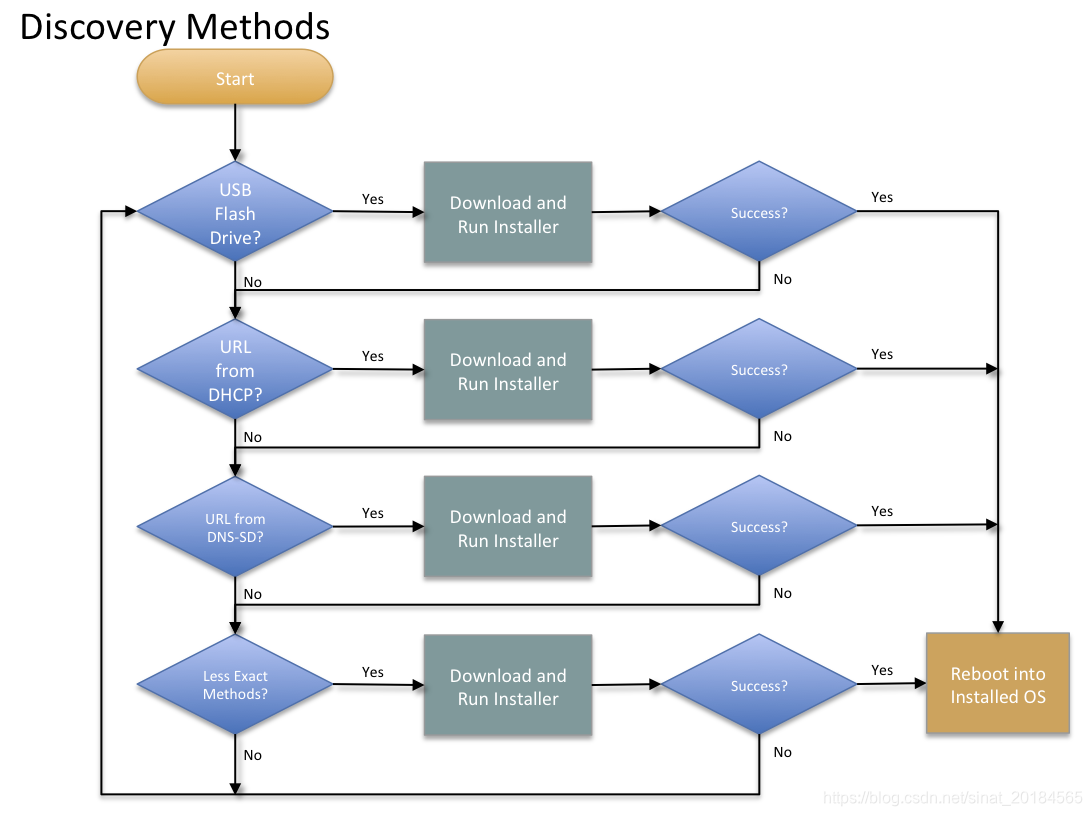

Image Discovery Methods

上图中的"Less Exact Methods"图块，包含其它定位镜像的探测技术机制，例如：

• IPv4 / IPv6 本地链路邻居
• PXE-like TFTP and HTTP waterfalls

安装器执行环节

当执行安装程序时，ONIE会导出一些环境变量供安装程序使用。这些变量包括系统识别信息以及在镜像发现过程中学习到的信息。

以下为导出到安装程序中的信息示例，包括：

• 安装程序URL
• 硬件厂商标识
• 硬件平台标识
• 硬件序列号
• 以太网管理口MAC地址
• IP 地址 (由 DHCP 获取)
• 主机名 (由 DHCP 获取)

安装程序将这些变量与其它自动化流程和编排结合在一起，立即尝试将产品序号、MAC地址和网络操作系统NOS版本对应起来。

安装程序概述

安装程序的责任是将操作系统永久的安装进硬件中。在履行这一角色时，ONIE兼容的NOS安装程序有很大的灵活性。

安装程序可做什么的一些例子：

• 通过HTTP获取额外的二进制文件和配置文件
• 通过HTTP与库存控制系统通信
• 下载新的 kernel+initramfs 和 kexec(8)

网络操作系统接口

ONIE为NOS提供了一个执行系统配置和维护操作的环境，包括：

• 重新安装一个不同的NOS
• 卸载/擦除系统
• 救援和恢复
• 升级ONIE
• 升级机器的CPLD/FPGAs 和 BIOS 固件

此环境构造了一个ONIE与NOS之间的接口。

升级ONIE

ONIE提供了更新自身的机制。此机制的执行过程与网络安装程序发现和执行阶段非常相似，但在本例中，镜像文件是一个ONIE更新文件。一旦定位，ONIE更新镜像被下载和执行。

固件升级

ONIE提供了更新机器固件的机制。在此情况下，固件是指诸如CPLD/FPGA代码和BIOS固件之类的软件。此机制的执行过程与更新ONIE本身非常相似，但在本例中，镜像是ONIE固件更新文件。一旦定位，将下载并执行ONIE更新镜像文件。
