傻瓜教程：使用GeoServer发布离线地图服务

一、离线地图下载

离线地图分为两种：一种叫“金字塔瓦片”数据，一种叫“矢量地图数据”。我们看的在线地图比如，百度，谷歌，高德等等网页上的地图，都是金字塔瓦片；另外一种是手机上用来导航的，比如高德地图APP，也可以下载离线地图数据，这个就是矢量的。

     卫星影像地图都是金字塔瓦片，无矢量数据。

     因此，我们所说的离线地图下载通常都是指离线地图金字塔瓦片数据下载。



     离线地图金字塔瓦片搭建的离线地图服务分很多种：一般有WEB方式，TMS、WMTS/WMS等等，不同的应用有不同的需求服务方式。



    第一步:  下载安装地图下载工具：BIGEMAP地图下载器

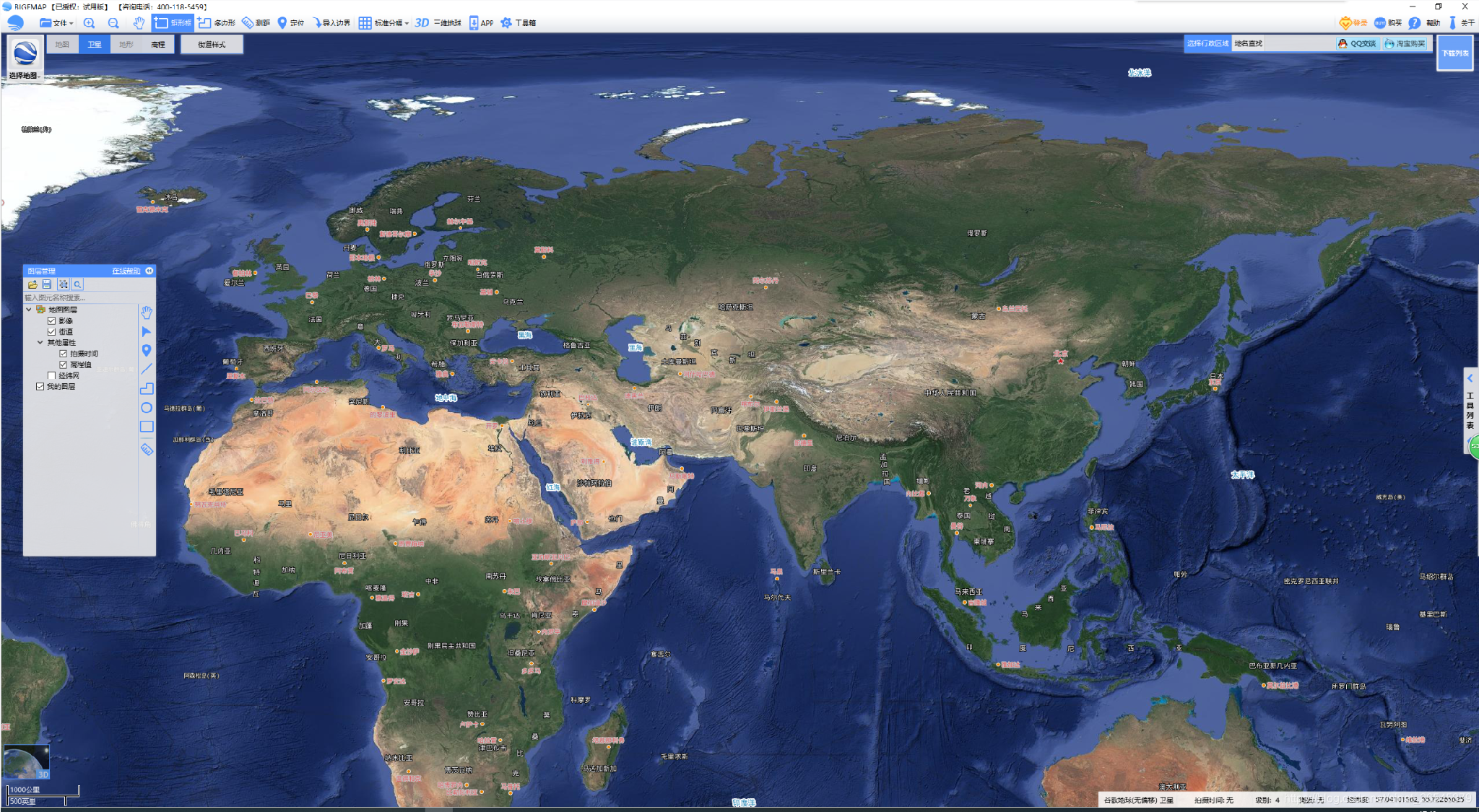

    第二步：启动下载器，如下图：

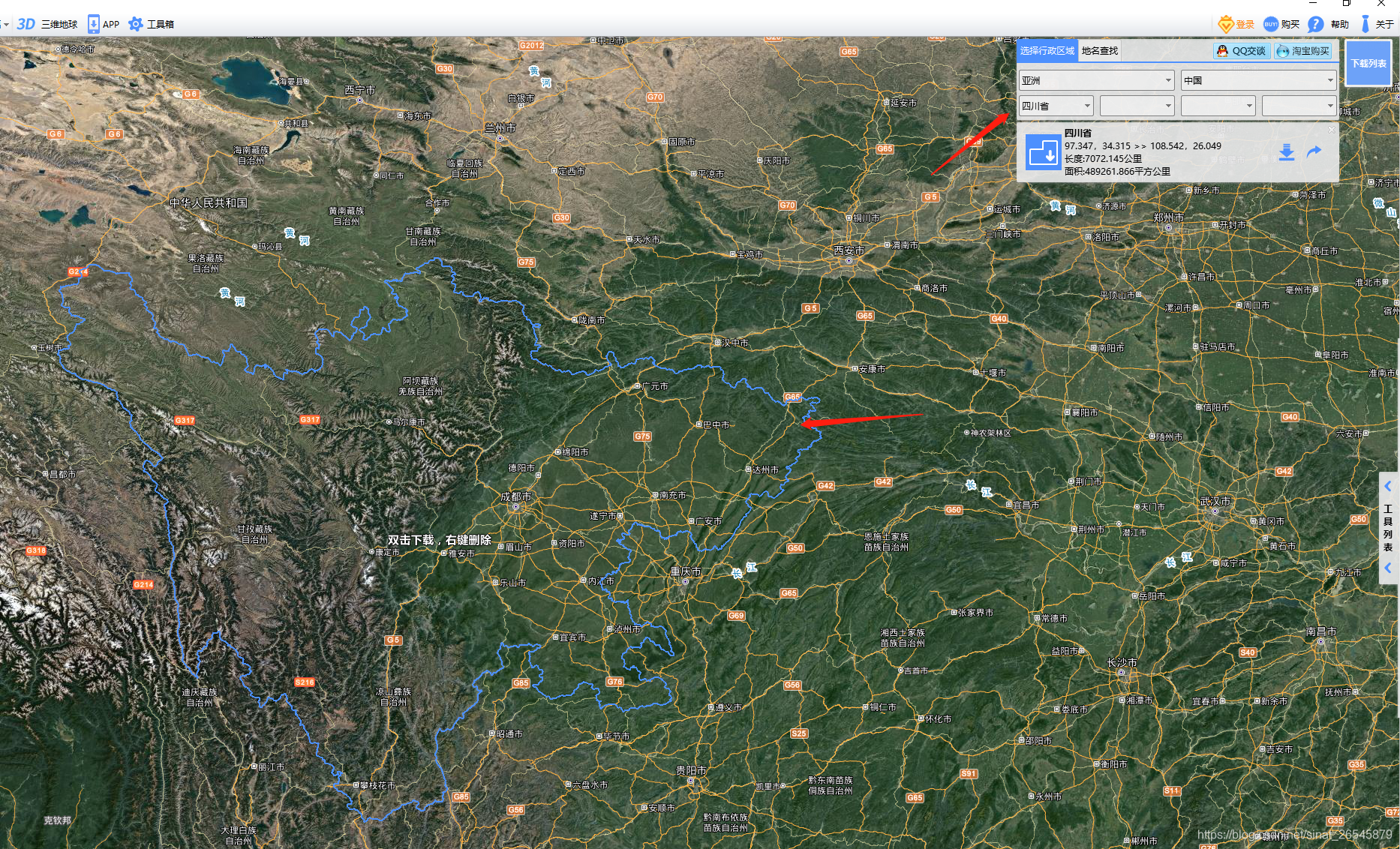

    第三步:   选择下载区域，此处以 四川 为例，如下图：

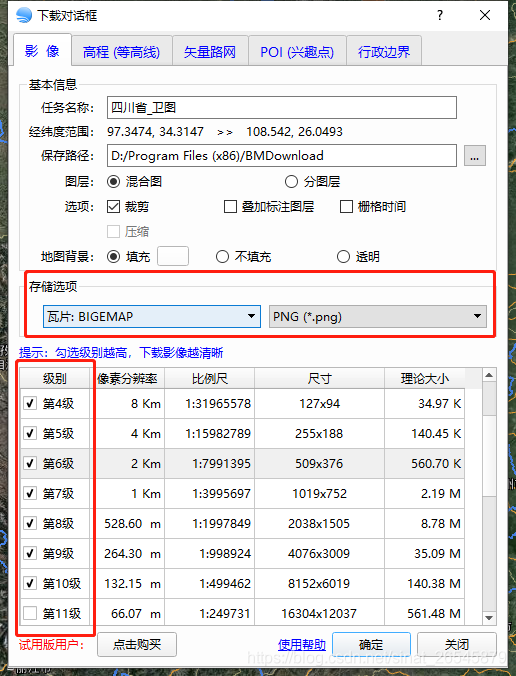

     第四步：双击下载，弹出下载对话框，如下图：

         以上图所示：1、此处需要选择：瓦片：BIGEMAP；后面的网片格式选择png、jpg都可以。

                              2、勾选你所需要的级别，各个级别是用于地图的放大和缩小；此处选择了从1到13级。

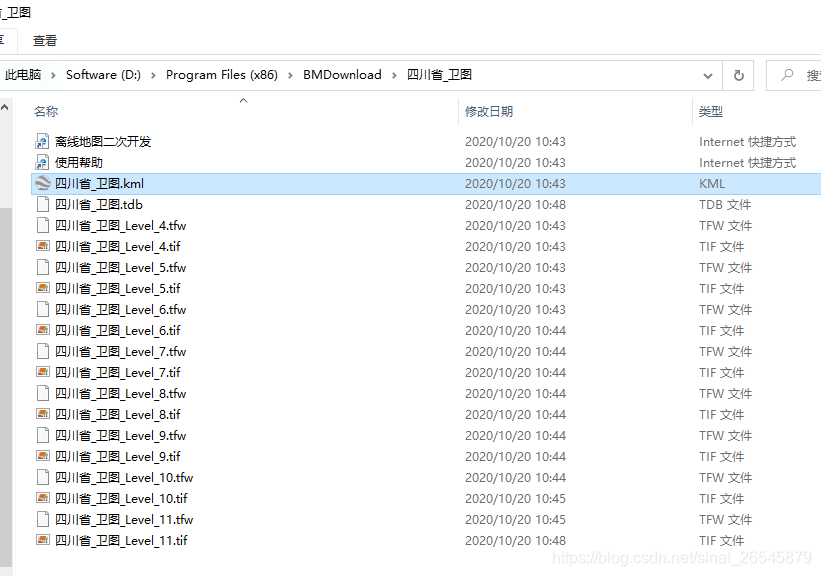

       点击“确定”，开始下载，下载完成后，打开下载的文件夹，如下图：



     到此，用于离线地图发布服务所需要的离线地图数据，就下载完成了。



二、GeoServer安装

1. GeoServer简单介绍

GeoServer是OGC Web服务器规范的J2EE实现，利用GeoServer可以方便地发布地图数据，允许用户对特征数据进行更新、删除、插入操作，通过GeoServer可以比较容易地在用户之间迅速共享空间地理信息。GeoServer是开源软件。

    GeoServer主要包含如下一些特点：

• 兼容WMS和WFS特性
• 支持PostGIS、Shapefile、ArcSDE、Oracle、VPF、MySQL、MapInfo
• 支持上百种投影
• 能够将网络地图输出为JPEG、GIF、PNG、SVG、KML等格式
• 能够运行在任何基于J2EE/Servlet容器之上
• 嵌入MapBuilder支持AJAX的地图客户端OpenLayers

2. Java安装

由于GeoServer是基于Java开发的。因此在安装之前，必须确保安装了Java。

2.1 window系统安装java

(1) 下载JDK

首先我们需要下载java开发工具包JDK，下载地址：http://www.oracle.com/technetwork/java/javase/downloads/index.html，点击如下下载按钮：

选择相应系统版本对应的安装包：

下载后JDK的安装根据提示进行，还有安装JDK的时候也会安装JRE，一并安装就可以了。

安装JDK，安装过程中可以自定义安装目录等信息，例如我们选择安装目录为C:\Program Files\Java\jdk-15

(2) 配置环境变量

1.安装完成后，右击"我的电脑"，点击"属性"，选择"高级系统设置"；

2.选择"高级"选项卡，点击"环境变量"；

然后就会出现如下图所示的画面：

在 "系统变量" 中设置 3 项属性，JAVA_HOME、PATH、CLASSPATH(大小写无所谓),若已存在则点击"编辑"，不存在则点击"新建"。

注意：如果使用 1.5 以上版本的 JDK，不用设置 CLASSPATH 环境变量，也可以正常编译和运行 Java 程序。

变量设置参数如下：

• 变量名：JAVA_HOME
• 变量值：C:\Program Files\Java\jdk-15        // 要根据自己的实际路径配置

• 变量名：CLASSPATH
• 变量值：.;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar;         //记得前面有个"."

• 变量名：Path
• 变量值：%JAVA_HOME%\bin;%JAVA_HOME%\jre\bin; //在原Path双击进去新建

(3) JAVA_HOME 设置



(4) PATH设置

注意：在 Windows10 中，Path 变量里是分条显示的，我们需要将 %JAVA_HOME%\bin;%JAVA_HOME%\jre\bin; 分开添加，否则无法识别：

%JAVA_HOME%\bin; %JAVA_HOME%\jre\bin;

更多内容可参考：Windows 10 配置Java 环境变量

(5) CLASSPATH 设置

这是 Java 的环境配置，配置完成后，你可以启动 Eclipse 来编写代码，它会自动完成java环境的配置。

(6) 测试JDK是否安装成功

1、"开始"->"运行"，键入"cmd"；

2、键入命令: java -version、java、javac 几个命令，出现以下信息，说明环境变量配置成功；

2.2 Linux，UNIX，Solaris，FreeBSD环境变量设置

环境变量PATH应该设定为指向Java二进制文件安装的位置。如果设置遇到困难，请参考shell文档。

例如，假设你使用bash作为shell，你可以把下面的内容添加到你的 .bashrc文件结尾: export PATH=/path/to/java:$PATH

3. GeoServer下载

  访问GeoServer的管网：http://geoserver.org/ ，进入下载页面。



选择下载二进制文件（binary），下载下来后得到一个压缩包 geoserver-2.18.0-bin.zip。

4. 启动GeoServer

(1) 压缩包解压后，双击start.jar,运行。

  (2) 运行后进入bin目录双击startup.bat，开启服务。

注意: 在使用过程中，这个窗口不能关闭。

(3) 打开浏览器，输入http://localhost:8080/geoserver 进入GeoServer的管理员界面。

(4) 使用默认用户名admin和密码geoserver登陆。

(5) 关闭运行时打开的窗口或者双击bin目录下shutdown.bat即可关闭服务。



三、离线地图发布

1.登录

2.创建工作区



2.数据存储

把下载的瓦片数据放到 data_dir文件夹下，按级别存储如下：

添加新的数据存储

选择GeoTIF格式数据源进入

依次将各级tif文件导入进来

3.添加图层

依次执行下列图示操作：

将各级存储数据分别建为对应图层





注意：名字不能重复。

填写基本参数：坐标系如EPSG:4326，以及边框和经纬度边框（可以使用geoserver自带的计算工具）





择并发布需要发布的图层数据，单击发布，余下过程和上面服务发布过程相同，不再赘述。

4. 添加图层组

众所周知，一个完整的地图服务是有很多单个图层组成的，在geoserver中，我们通过使用图层组这一功能，把单个图层组合起来，一起发布，作为一个完整的地图服务。



第32步按顺序添加图层。

修改Zoom Levels后单击保存发布即可



4. 离线地图发布

选择每一层的Seed/Truncate，修改Type of operation为Ressed-regenerate all titls，Zoom start和Zoom stop均为当前的层数，然后Submit，系统将自动进行切片。

选择Preview栏，可以预览

预览如下图所示，就此可知发布成功。
