ROOT学习——绘制斐波那契数列TH2Poly图(Fibonacci.C)

在数学中，斐波那契数列是一组整数，其中每个数字都是前两个数字的和。

前10个斐波纳契数是： 1，1，2，3，5，8，13，21，34，55，...

本教程将计算斐波那契数，并使用它们来构建TH2Poly，从而产生“斐波那契螺旋”，方法是绘制绘制连接斐波那契平铺中正方形的相对角的圆弧。

下面给出具体代码步骤：

创建新画板：

TCanvas *C = new TCanvas("C", "C", 800, 600);

设定框架线宽：

C->SetFrameLineWidth(0);

创建TH2Poly：

TH2Poly *h2pf = new TH2Poly();

设置TH2Poly参数：

h2pf->SetTitle(Form("The first %d Fibonacci numbers",N)); //标题
h2pf->SetMarkerColor(kRed-2); //记号颜色
h2pf->SetStats(0); //不显示统计信息

设置Fibonacci数列迭代参数：

double f0 = 0.;
double f1 = 1.;
double ft;

将与斐波那契数N对应的bin加到h2pf：

AddFibonacciBin(h2pf, f1);

将Fibonacci数添加到h2pf中：

for (int i=0; i<=N; i++) {
   ft = f1;
   f1 = f0 + f1;
   f0 = ft;
   AddFibonacciBin(h2pf, f1);
}

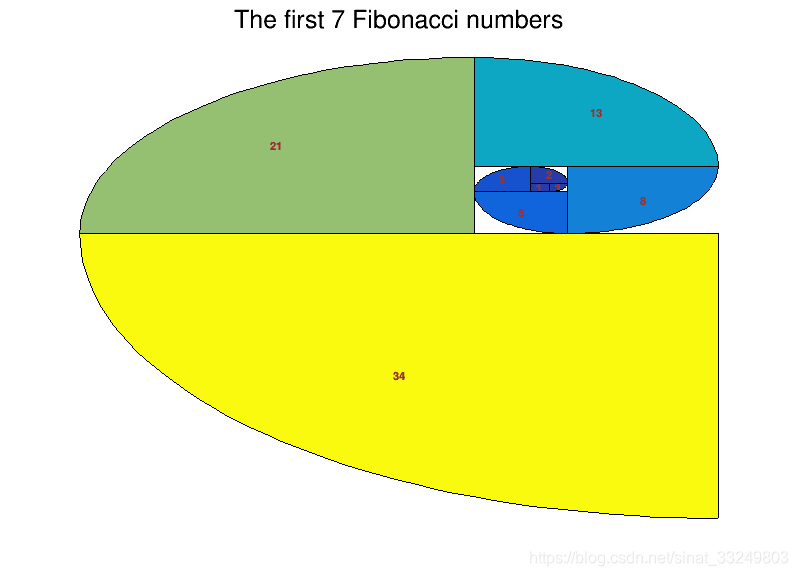

绘制TH2Poly图：

h2pf->Draw("A COL L TEXT");

上面代码中存在一个自定义函数AddFibonacciBin，下面给出其代码解释：

定义四个局部参数：

double X1 = 0.;
double Y1 = 0.; //当前的斐波那契
double X2 = 1.; //方形位置
double Y2 = 1.;

定义静态变量：

static int    MoveId = 0;

定义bin值四周参数：

static double T  = 1.; //当前bin值的上限
static double B  = 0.; //bin值的当前下限
static double L  = 0.; //bin值的当前左侧限制
static double R  = 1.; //bin值的当前右侧限制

设置所需绘制的位置变量

const int NP = 50; //建立当前bin的点数
double px[NP];     //bin值X的位置
double py[NP];     //bin值Y的位置

定义pi/2：

double pi2 = TMath::Pi()/2;

根据不同参数调节不同方向的参量：

switch (MoveId) {
   case 1:
      R  = R+N;
      X2 = R;
      Y2 = T;
      X1 = X2-N;
      Y1 = Y2-N;
      px[0]    = X1;
      py[0]    = Y2;
      px[1]    = X1;
      py[1]    = Y1;
      px[NP-1] = X2;
      py[NP-1] = Y2;
      Arc(NP,3*pi2,(double)N,px,py);
      break;
   case 2:
      T  = T+N;
      X2 = R;
      Y2 = T;
      X1 = X2-N;
      Y1 = Y2-N;
      px[0]    = X1;
      py[0]    = Y1;
      px[1]    = X2;
      py[1]    = Y1;
      px[NP-1] = X1;
      py[NP-1] = Y2;
      Arc(NP,0.,(double)N,px,py);
      break;
   case 3:
      L  = L-N;
      X1 = L;
      Y1 = B;
      X2 = X1+N;
      Y2 = Y1+N;
      px[0]    = X2;
      py[0]    = Y1;
      px[1]    = X2;
      py[1]    = Y2;
      px[NP-1] = X1;
      py[NP-1] = Y1;
      Arc(NP,pi2,(double)N,px,py);
      break;
   case 4:
      B  = B-N;
      X1 = L;
      Y1 = B;
      X2 = X1+N;
      Y2 = Y1+N;
      px[0]    = X2;
      py[0]    = Y2;
      px[1]    = X1;
      py[1]    = Y2;
      px[NP-1] = X2;
      py[NP-1] = Y1;
      Arc(NP,2*pi2,(double)N,px,py);
      break;
}

将计算后的变量添加进h2pf：

if (MoveId==0) h2pf->AddBin(X1,Y1,X2,Y2); //第一个是一个正方形
else           h2pf->AddBin(NP, px ,py);  //其他的是一个圆弧

填充h2pf：

h2pf->Fill((X1+X2)/2.5, (Y1+Y2)/2.5, N);

改变MoveID，使得下一个数变换方向：

MoveId++;
if (MoveId==5) MoveId=1;

在这个函数中，调用到另外一个自定义函数Arc，用来在点2到n-2的圆弧上添加点。下面给出具体代码：

定义角度增量：

double da = TMath::Pi()/(2*(n-2));

循环添加参数：

for (int i = 2; i<=n-2; i++) {
   a     = a+da;
   px[i] = r*TMath::Cos(a) + px[0];
   py[i] = r*TMath::Sin(a) + py[0];
}

代码地址：https://github.com/root-project/root/blob/master/tutorials/hist/Fibonacci.C
