ROOT学习——显示带有蜡烛图的THStack(candleplotstack.C)

    蜡烛图又称日本线、K线、阴阳线、棒线等，目前常用的说法百是“K线”以下统称K线。K线源于日本德川幕府时代（1603～1867年）的米市交易，用来计算米价每天的涨跌，后来把它引入股票市场价格走势的分析中，目前已成为股票、外汇技术分析中的重要方法。是技术分析的一种，最早为日本人于十九世纪所度创，被当时日本米市的商人用来记录米市的行知情与价格波动，包括开市价、收市价、最高价及最低价，阳烛代表当日升市，阴烛代表跌市。这种图表分析法在当时的中国以至整个东南亚地区均尤为流行。由于用这种方法绘制出来的图表形状颇似一根根蜡烛道，加上这些蜡烛有黑白之分，因而也叫阴阳线图表。通过K线图，人们能够把每日或某一周期的市况表现完全记录下来，股价经过一段时间的盘档后，在图上即形成一种特殊区域或形版态，不同的形态显示出不同意义。可以从这些形态的变化中摸索出一些有规律的东西出来。权K线图形态可分为反转形态、整理形态及缺口和趋向线等。后K线图因其细腻独到的标画方式而被引入到股市及期货市场。

 设置时间偏置：

gStyle->SetTimeOffset(0);

创建一个随机数：

TRandom *rng       = new TRandom();

创建两个时间数：

TDatime *dateBegin = new TDatime(2010,1,1,0,0,0);
TDatime *dateEnd   = new TDatime(2011,1,1,0,0,0);

创建三个二维直方图：

int bins = 1000;
TH2I *h1 = new TH2I("h1","Machine A",6,dateBegin->Convert(),dateEnd->Convert(),bins,0,1000);
TH2I *h2 = new TH2I("h2","Machine B",6,dateBegin->Convert(),dateEnd-Convert(),bins,0,1000);
TH2I *hsum = new TH2I("h4","Sum",6,dateBegin->Convert(),dateEnd->Convert(),bins,0,1000);

生成高斯随机数填充直方图：

float Rand;
for (int i = dateBegin->Convert(); i < dateEnd->Convert(); i+=86400*30) {
   for (int j = 0; j < 1000; j++) {
      Rand = rng->Gaus(500+sin(i/10000000.)*100,50); h1->Fill(i,Rand); hsum->Fill(i,Rand);
      Rand = rng->Gaus(500+sin(i/12000000.)*100,50); h2->Fill(i,Rand); hsum->Fill(i,Rand);
   }
}

设置h2绘制线的颜色：

h2->SetLineColor(kRed);

设置hsum的填充色：

hsum->SetFillColor(kGreen);

创建一块画布：

TCanvas *c1 = new TCanvas();

创建THStack类(直方图叠加类)hs：

THStack *hs = new THStack("hs","Machine A+B");

将三个直方图添加到hs中：

hs->Add(h1); //以hs绘制格式绘制
hs->Add(h2,"candle2"); //以candle2格式绘制
hs->Add(hsum, "violin1"); //以violine1格式绘制

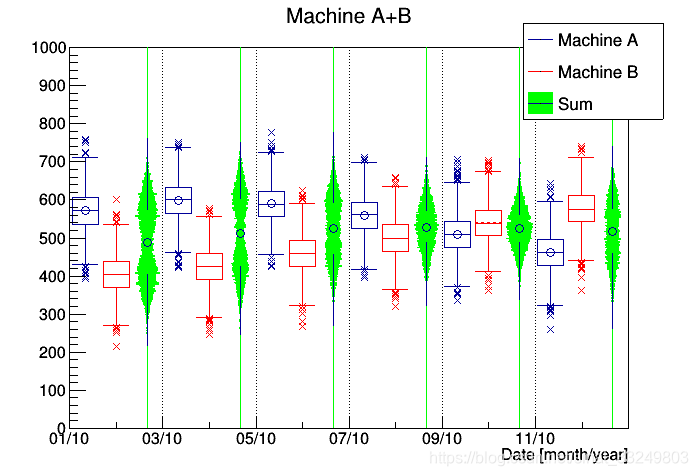

绘制hs：

hs->Draw("candle3");

将hs的x轴分成410个区域：

hs->GetXaxis()->SetNdivisions(410);

设置网格：

gPad->SetGrid(1,0);

设置x轴显示类型：

hs->GetXaxis()->SetTimeDisplay(1);

设置x轴显示时间的格式：

hs->GetXaxis()->SetTimeFormat("%m/%y");

设置x轴标题：

hs->GetXaxis()->SetTitle("Date [month/year]");

对画板进行调整更新：

c1->Modified();

添加图例：

gPad->BuildLegend(0.75,0.75,0.95,0.95,"");

代码地址：https://github.com/root-project/root/blob/master/tutorials/hist/candleplotstack.C
