LinkedHashMap

一、基础概念

下图很好地还原了LinkedHashMap的原貌：HashMap和双向链表的密切配合和分工合作造就了LinkedHashMap。特别需要注意的是，next用于维护HashMap各个桶中的Entry链，before、after用于维护LinkedHashMap的双向链表，虽然它们的作用对象都是Entry，但是各自分离，是两码事儿。

LinkedHashMap的继承结构如图：

HashMap与LinkedHashMap的Entry结构示意图如下图所示

1.遍历
LinkedHashMap进行遍历时，迭代的是LinkedList这个双向链表来进行迭代输出，这样就保证了元素的有序性

private abstract class LinkedHashIterator<T> implements Iterator<T> {
    Entry<K,V> nextEntry    = header.after;
    Entry<K,V> lastReturned = null;

    /**
     * The modCount value that the iterator believes that the backing
     * List should have.  If this expectation is violated, the iterator
     * has detected concurrent modification.
     */
    int expectedModCount = modCount;

    public boolean hasNext() {         // 根据双向列表判断
            return nextEntry != header;
    }

    public void remove() {
        if (lastReturned == null)
        throw new IllegalStateException();
        if (modCount != expectedModCount)
        throw new ConcurrentModificationException();

            LinkedHashMap.this.remove(lastReturned.key);
            lastReturned = null;
            expectedModCount = modCount;
    }

    Entry<K,V> nextEntry() {        // 迭代输出双向链表各节点
        if (modCount != expectedModCount)
        throw new ConcurrentModificationException();
            if (nextEntry == header)
                throw new NoSuchElementException();

            Entry<K,V> e = lastReturned = nextEntry;
            nextEntry = e.after;
            return e;
    }
}

// Key 迭代器，KeySet
private class KeyIterator extends LinkedHashIterator<K> {
    public K next() { return nextEntry().getKey(); }
}

   // Value 迭代器，Values(Collection)
private class ValueIterator extends LinkedHashIterator<V> {
    public V next() { return nextEntry().value; }
}

// Entry 迭代器，EntrySet
private class EntryIterator extends LinkedHashIterator<Map.Entry<K,V>> {
    public Map.Entry<K,V> next() { return nextEntry(); }
}

2.读取


    /**
     * Returns the value to which the specified key is mapped,
     * or {@code null} if this map contains no mapping for the key.
     *
     * <p>More formally, if this map contains a mapping from a key
     * {@code k} to a value {@code v} such that {@code (key==null ? k==null :
     * key.equals(k))}, then this method returns {@code v}; otherwise
     * it returns {@code null}.  (There can be at most one such mapping.)
     *
     * <p>A return value of {@code null} does not <i>necessarily</i>
     * indicate that the map contains no mapping for the key; it's also
     * possible that the map explicitly maps the key to {@code null}.
     * The {@link #containsKey containsKey} operation may be used to
     * distinguish these two cases.
     */
    public V get(Object key) {
        // 根据key获取对应的Entry，若没有这样的Entry，则返回null
        Entry<K,V> e = (Entry<K,V>)getEntry(key);
        if (e == null)      // 若不存在这样的Entry，直接返回
            return null;
        e.recordAccess(this);
        return e.value;
    }

/**
     * Returns the entry associated with the specified key in the
     * HashMap.  Returns null if the HashMap contains no mapping
     * for the key.
     *
     * HashMap 中的方法
     *
     */
    final Entry<K,V> getEntry(Object key) {
        if (size == 0) {
            return null;
        }

        int hash = (key == null) ? 0 : hash(key);
        for (Entry<K,V> e = table[indexFor(hash, table.length)];
             e != null;
             e = e.next) {
            Object k;
            if (e.hash == hash &&
                ((k = e.key) == key || (key != null && key.equals(k))))
                return e;
        }
        return null;
    }

在LinkedHashMap的get方法中，通过HashMap中的getEntry方法获取Entry对象。即用到的是HashMap，不会用到before和after节点。
注意这里的recordAccess方法，如果链表中元素的排序规则是按照插入的先后顺序排序的话，该方法什么也不做；如果链表中元素的排序规则是按照访问的先后顺序排序的话，则将e移到链表的末尾处

3.插入
LinkedHashMap的插入就是HashMap+LinkedList的实现方式，以HashMap维护数据结构，以LinkList的方式维护数据插入顺序。即LinkedHashMap在插入时保证顺序主要是通过before和after节点的改变。

详细过程请参考
图解集合6：LinkedHashMap：http://www.cnblogs.com/xrq730/p/5052323.html

4.删除
LinkedHashMap的删除同时维护HashMap+LinkedList，HashMap维护数据结构，LinkList维护数据的原先顺序，即LinkedHashMap在删除时会打断before和after节点，然后重组before和after所指引的位置来保护数据的顺序。

详细过程请参考
图解集合6：LinkedHashMap：http://www.cnblogs.com/xrq730/p/5052323.html

二、LRU算法

2.1 背景

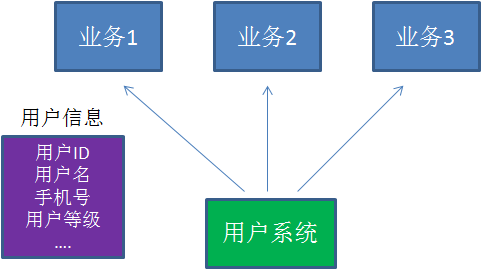

用户系统架构：

用户信息当然是存在数据库里。但是由于我们对用户系统的性能要求比较高，显然不能每一次请求都去查询数据库。
所以，小灰在内存中创建了一个哈希表作为缓存，每次查找一个用户的时候先在哈希表中查询，以此提高访问性能。

此种设计的弊端：
当用户数量越来越大时，很容易将缓存中间件冲爆，当缓存中间件发送内存溢出等出现岩机，请求将到达数据库，即发送缓存雪崩

2.2 LRU

LRU（Least recently used）：最近最少使用，即最近最少被使用的数据会被优先清除。

设计思路：

1.插入的数据自动放到链表的最尾端。
2.访问的数据，会打断该数据原链表的位置，重新排到链表的尾端。
3.当内存不够时，优先清除链表头部的数据。

详细流程：

让我们以用户信息的需求为例，来演示一下LRU算法的基本思路：

1.假设我们使用哈希链表来缓存用户信息，目前缓存了4个用户，这4个用户是按照时间顺序依次从链表右端插入的。

2.此时，业务方访问用户5，由于哈希链表中没有用户5的数据，我们从数据库中读取出来，插入到缓存当中。这时候，链表中最右端是最新访问到的用户5，最左端是最近最少访问的用户1。

3.接下来，业务方访问用户2，哈希链表中存在用户2的数据，我们怎么做呢？我们把用户2从它的前驱节点和后继节点之间移除，重新插入到链表最右端。这时候，链表中最右端变成了最新访问到的用户2，最左端仍然是最近最少访问的用户1。

4.接下来，业务方请求修改用户4的信息。同样道理，我们把用户4从原来的位置移动到链表最右侧，并把用户信息的值更新。这时候，链表中最右端是最新访问到的用户4，最左端仍然是最近最少访问的用户1。


5.后来业务方换口味了，访问用户6，用户6在缓存里没有，需要插入到哈希链表。假设这时候缓存容量已经达到上限，必须先删除最近最少访问的数据，那么位于哈希链表最左端的用户1就会被删除掉，然后再把用户6插入到最右端。

2.3 LinkedHashMap实现LRU算法原理

使用LinkedHashMap实现LRU的必要前提是将accessOrder标志位设为true以便开启按访问顺序排序的模式。LinkedHashMap默认为false。

实现原理

我们知道，当accessOrder标志位为true时，表示双向链表中的元素按照访问的先后顺序排列，可以看到，虽然Entry插入链表的顺序依然是按照其put到LinkedHashMap中的顺序，但put和get方法均有调用recordAccess方法（put方法在key相同时会调用）。
　
1.recordAccess方法判断accessOrder是否为true，如果是，则将当前访问的Entry（put进来的Entry或get出来的Entry）移到双向链表的尾部（key不相同时，put新Entry时，会调用addEntry，它会调用createEntry，该方法同样将新插入的元素放入到双向链表的尾部，既符合插入的先后顺序，又符合访问的先后顺序，因为这时该Entry也被访问了）；

2.当标志位accessOrder的值为false时，表示双向链表中的元素按照Entry插入LinkedHashMap到中的先后顺序排序，即每次put到LinkedHashMap中的Entry都放在双向链表的尾部，这样遍历双向链表时，Entry的输出顺序便和插入的顺序一致，这也是默认的双向链表的存储顺序。因此，当标志位accessOrder的值为false时，虽然也会调用recordAccess方法，但不做任何操作。

注意：使用lru算法当容量不足时，会从头节点开始移除数据。
