FDTD 中石墨烯材料如何设置

FDTD 中石墨烯材料如何设置

先看石墨烯graphene的表达式

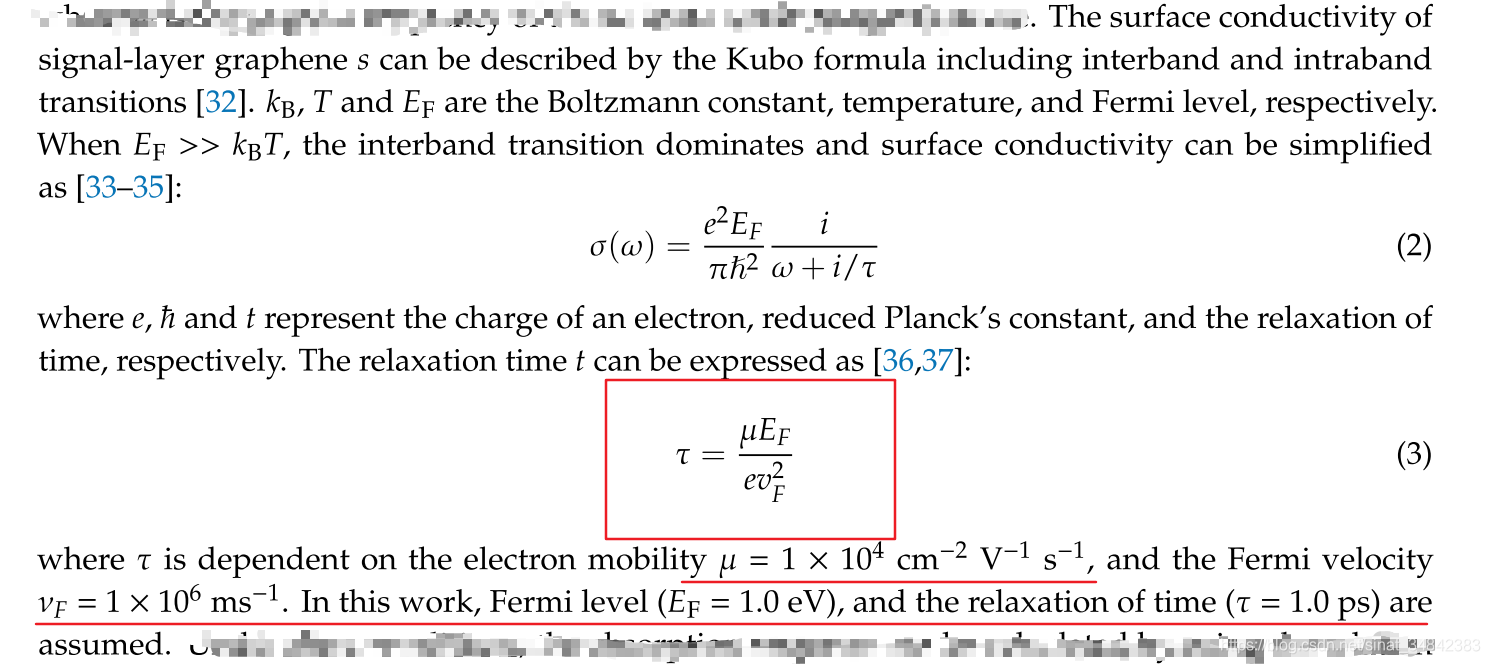

石墨烯基本参数中scattering rate的量纲单位为eV，在众多文献关于graphene的电导率表示中，有两种表示方式，二者各参量基本一致，唯一出入在于一种是弛豫时间表示，一种 是scattering rate表示，对比两种表达式发现似乎弛豫时间scattering rate呈二倍倒数关系，但是弛豫时间量纲是s（秒），而软件中scattering rate是能量量纲eV，不知道其与弛豫时间量纲转换关系是怎样的？

电子弛豫时间的单位严格说是秒。但是，当此参数从dude杜德模型：

导出时，tao的单位应该是秒/弧度。此时，scattering rate Γ与 electron relaxation time τao的关系是 τao=1/(2Γ)，请注意这个关系只是得到国际单位结果，且不是能量单位。

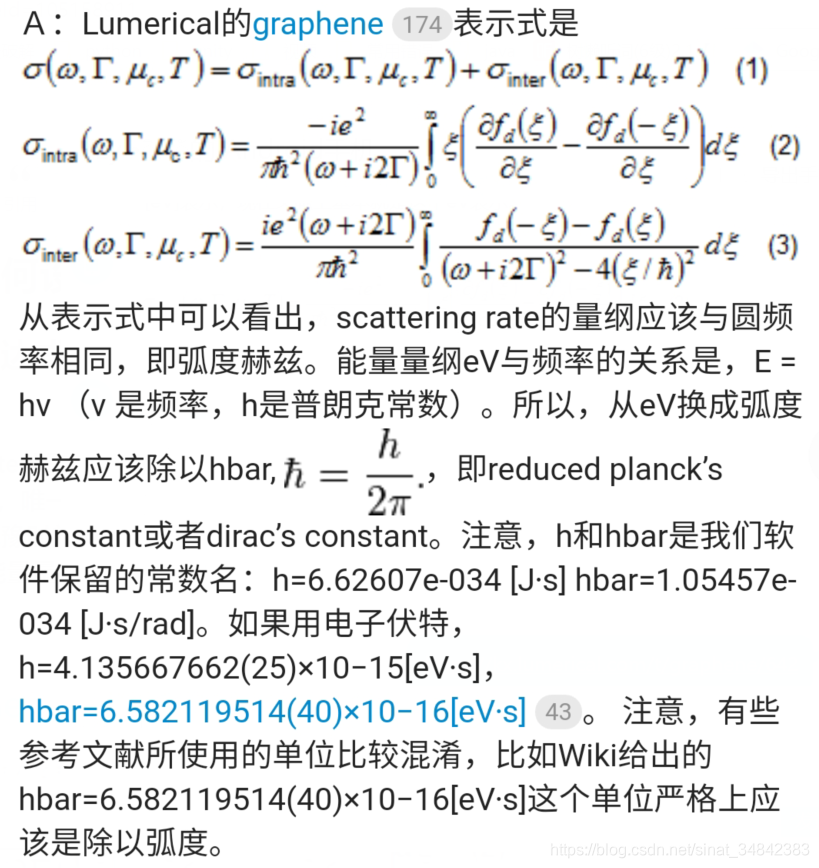

由于文献中有不同的定义和物理量，我们无法给出具体的关系式。根据公式（2）（3），Γ应该是圆频率的单位[弧度/秒]。如果用[eV 弧度]这个量纲表示，Γ应该是0.5h/τao，即
scattering rate Γ [eV 弧度]=0.5h/弛豫时间[秒/弧度]，此时弛豫时间的单位是秒/弧度！
或者scattering rate Γ [eV 弧度]=0.5*（h/2pi)/(τao/2pi)=0.5* hbar/弛豫时间[秒]， 此时弛豫时间的单位是秒！
这个关系请大家论证。虽然严格意义上scattering rate Γ的单位是 [eV 弧度]，可能是大家习惯了，就用 [eV]表示，现在文献上基本就是这个eV表示。
：：：：电子伏特eV与伏特V的换算关系为 volt = electronvolt / elementary charge

FDTD中石墨烯的两种材料设置

Lumerical的石墨烯Graphene有两种材料模型

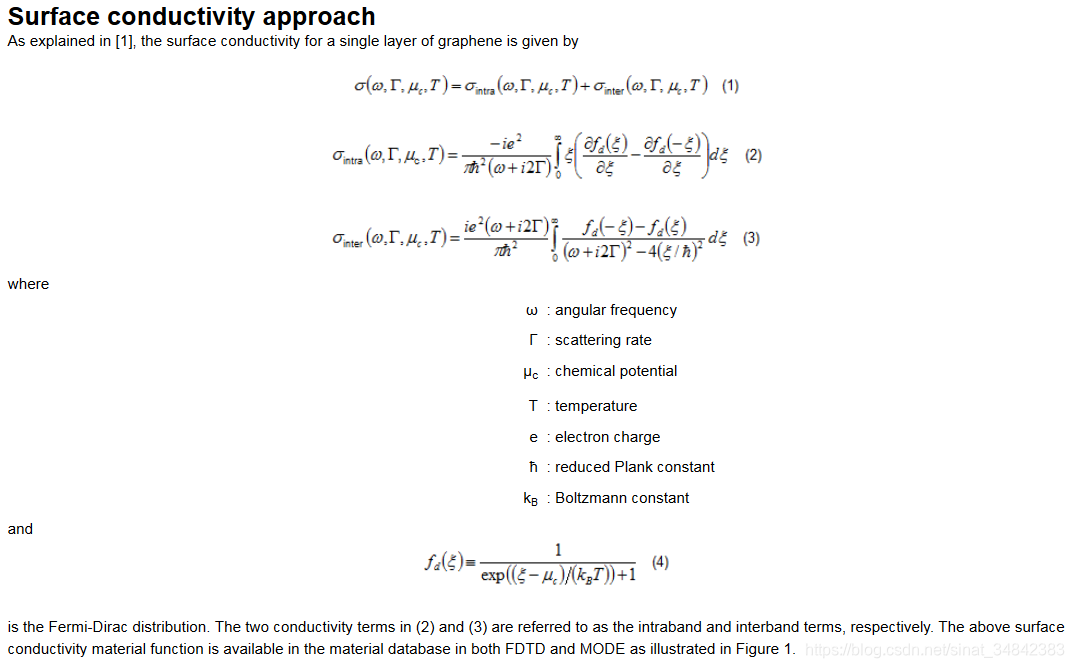

1：表面电导率方法 （2D 几何形体：推荐！）

此模型需要与2D 几何形体 联合使用。
这种方法由于是2D模型，没有厚度的概念，因此在仿真时，厚度方向上不需要用很细的网格来分辨此材料。
严格说，此方法的表示式仅对一层石墨烯正确。有时有个用户希望仿真多以一层的厚度，可以使用conductivity scaling factor来增加表面电导率。一般情况下我推荐大家使用。

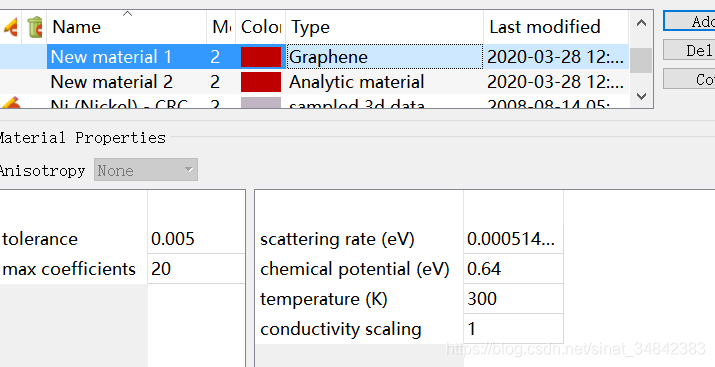

FDTD中的2维石墨烯材料设置

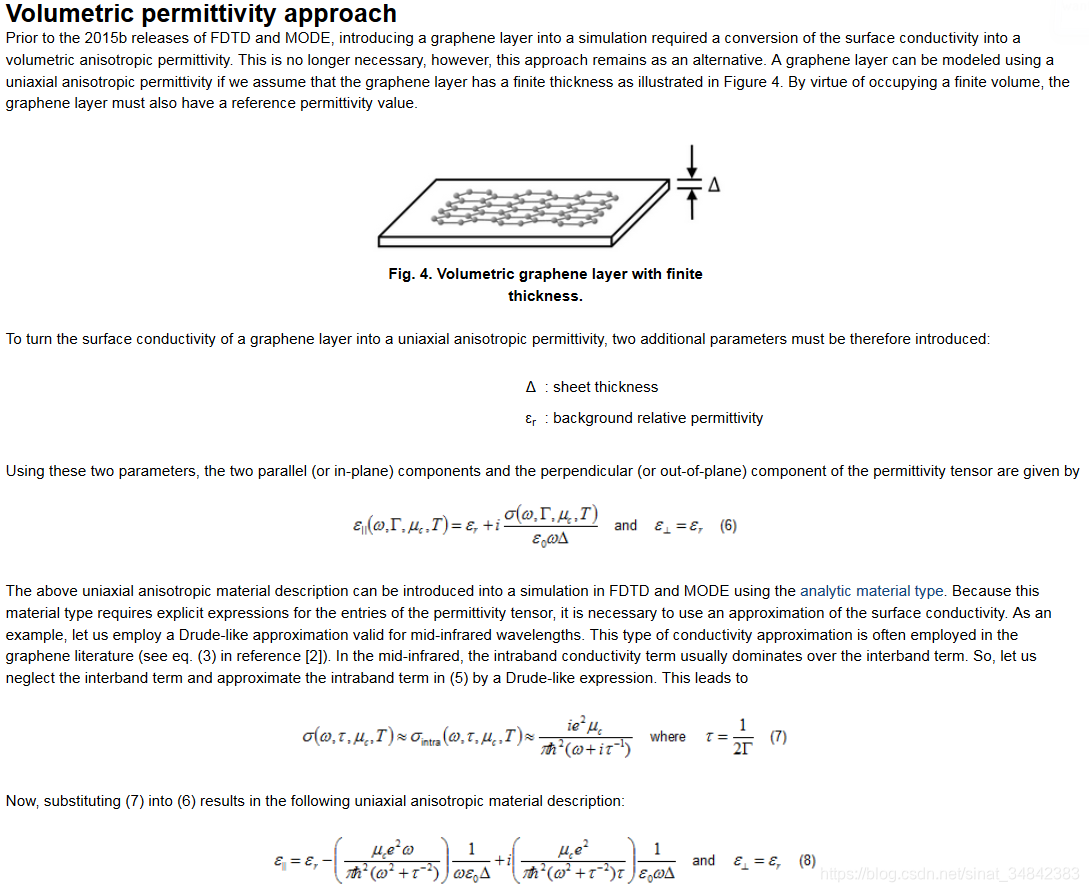

2：体积介电常数方法 （3D几何形体）

这种方法使用传统的介电常数方法，在面内用一种与电导率相关的介电常数，而在厚度方向用另一种介电常数，与表面电导率无关，厚度在材料模型中，因此是一种各向异性材料，需要通过添加 analytic material 62来使用。
上述模型是材料库中缺省的材料， C (graphene) - Falkovsky (mid-IR) material model
此外，该模型假设是石墨烯表面平行于XY平面。目前这个空间光孤子例子 42使用此模型，因为表面电导模型尚不能仿真非线性。

这种方法有厚度问题，所用网格需要分辨石墨烯的厚度，由于其物理厚度大概在0.75纳米左右，因此需要很细的网格，导致仿真很慢。

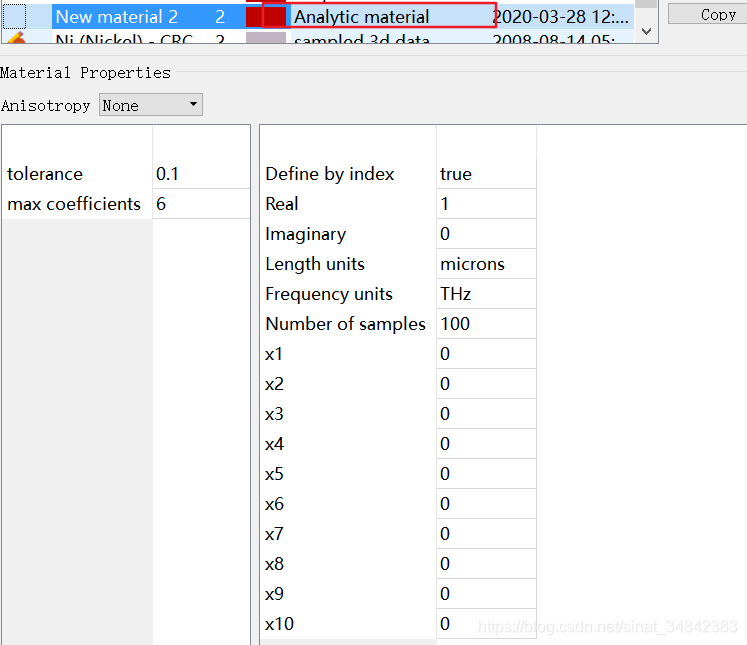

FDTD中的Analytic material设置：

至于用户需那个模型更能满足实际需要，需要自行判断。如果你的模型与上述模型不同，你还可以将材料的数据自输入进来 33。
注：由于石墨烯是各向异性材料，而且需要表面电导率的概念或者参数，因此最好的使用是平面结构，而对于圆柱形物体，由于表面是弯曲的，目前尚不能直接仿真。

最后整个例子：

上文弛豫时间的单位是秒！，如果用2D形状，先求石墨烯的散射率要先求其tao，然后用scattering rate Γ [eV 弧度]=0.5*（h/2pi)/(τao/2pi)=0.5* hbar/弛豫时间[秒]。此外化学势=Ef。
