作者在树莓派4上设置了RetroPie,并制作了一个3D打印的定制外壳,灵感来自PlayStation 5的设计。就像是PlayStation 5的迷你版,虽然它无法运行现代游戏,不过,这仍然是一款相当不错的小型复古游戏主机。
所需用品
- 树莓派4
- SD卡
- Micro HDMI转全尺寸HDMI线
作者还使用了以下工具:
- 3D打印机
- 焊接工具

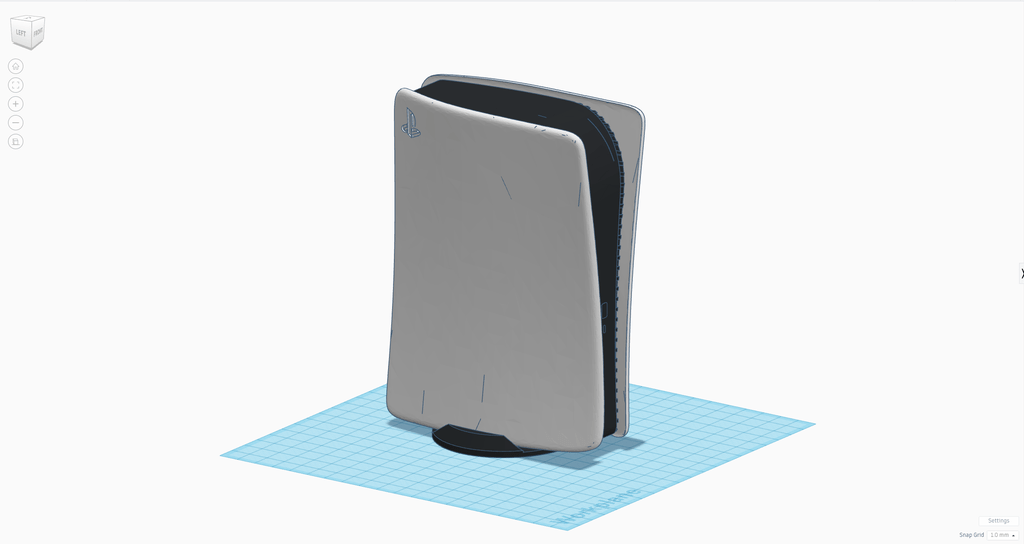

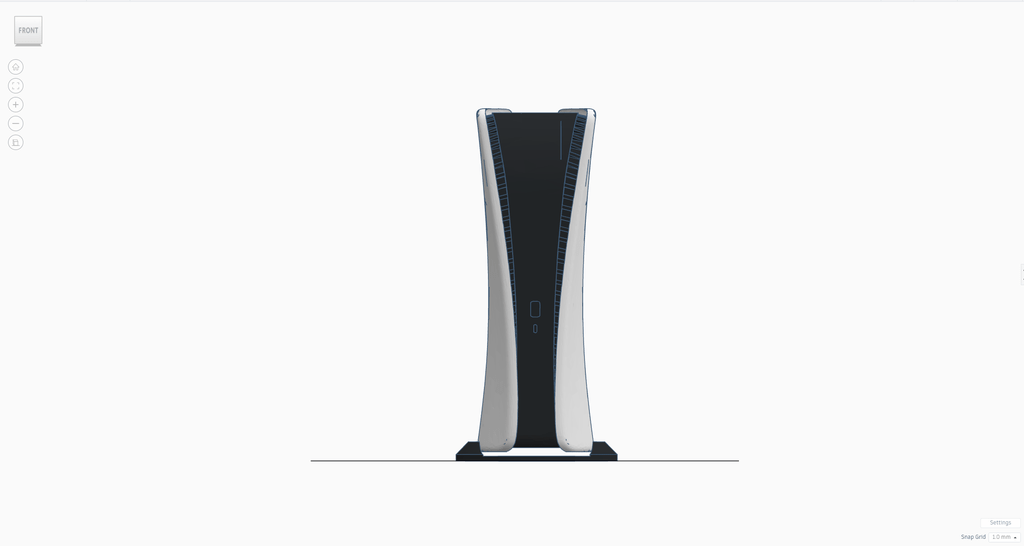

第1步: 3D打印

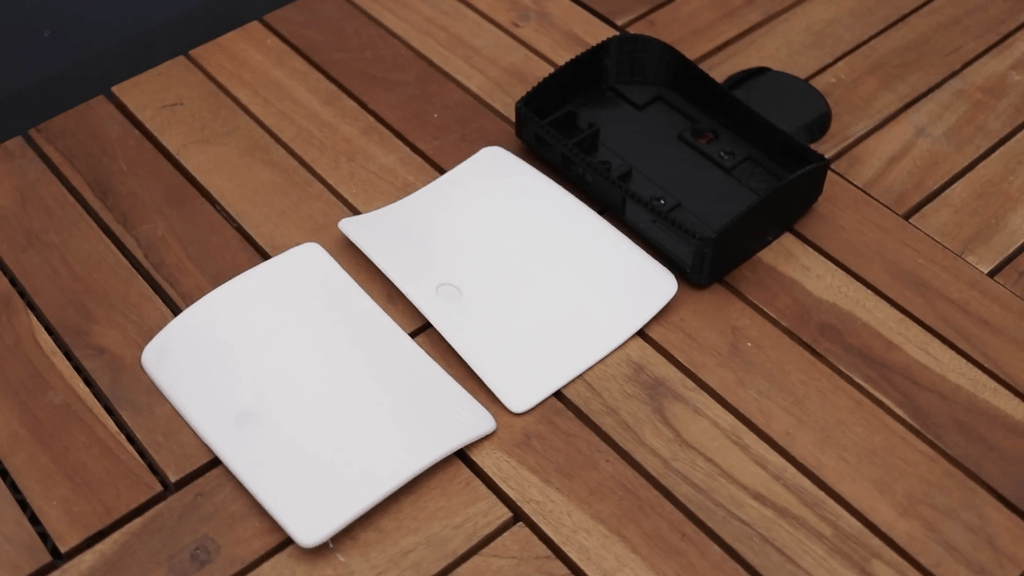

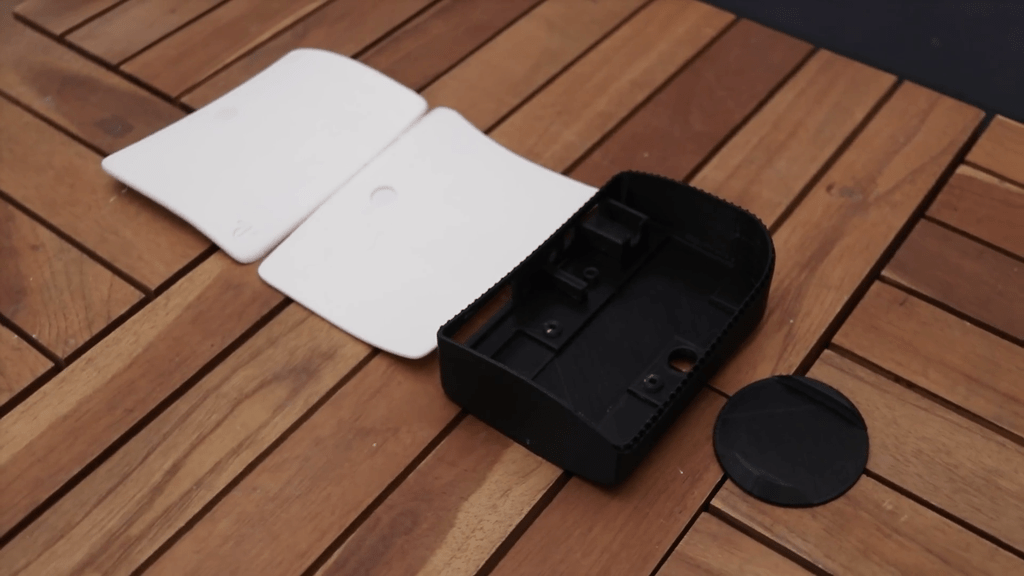

这个外壳只有四个部件。(STL文件可以在文末下载)
注意:在进行这个项目时,作者还是一个完全的3D设计新手。因此,这个设计可能存在瑕疵。另外,你需要胶水来组装零件。
第2步: 组装外壳
接下来要粘上右侧面板。你可以使用任何适用于塑料的胶水。
小心遵循说明涂抹胶水,确保粘合牢固。另外,在继续下一步前,给足够的时间让胶水完全干燥,这有助于避免以后面板脱落的问题。
第3步: 设置RetroPie并安装ROM
要在树莓派上设置RetroPie:
-
将MicroSD卡插入电脑。
-
从官方网站下载适用于你的树莓派型号的RetroPie .img.gz镜像。
-
使用Raspberry Pi Imager(推荐)或其他程序将RetroPie镜像写入MicroSD卡。
-
确保选择适用于你的树莓派型号的正确镜像。
-
写入过程完成后,从电脑上移除MicroSD卡,并将其插入树莓派。
-
开启树莓派,享受RetroPie游戏!
关于一步步设置RetroPie和安装ROM,你可以查看这篇文章:https://www.instructables.com/Awesome-and-DIY-Retro-Gaming-Console-How-to-Make-G/
第4步: 安装树莓派
现在,我们需要将树莓派安装到外壳内。这个过程很简单,只需将其放置在指定位置,并用螺丝牢牢固定即可。
此外,安装HDMI线也很简单。只需将其从背后插入,连接到树莓派,并固定到位。你也可以选择使用一些热胶水来确保其牢固不动。
第5步: 一个小型分线板
作者准备了一个小巧的定制PCB板,以增强这个项目的外观,提供整洁有序的布局。它的目的是延长电源和耳机插孔。
安装过程很简单:只需将板子滑入到位,然后用螺丝固定。
安装好后,你可以根据图片上的说明轻松地进行所需的连接。
到这里,我们的项目就接近完成了。
第6步: 最后的阶段
现在我们需要粘上底部,用的是同样的胶水,就是之前用来固定右侧面板的那种。
左侧面板安装好后,这个项目就完成了。

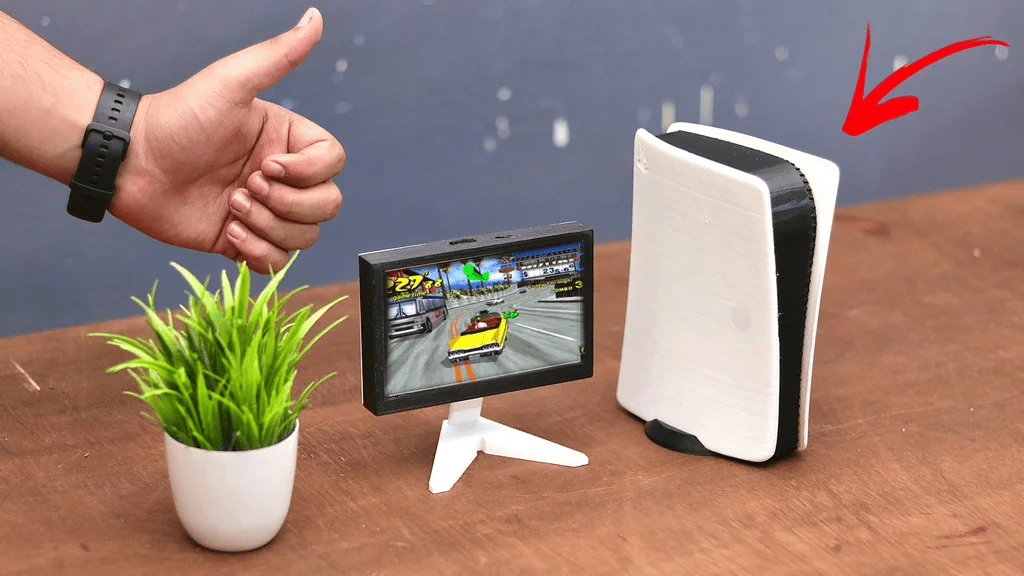

第7步: 运行
为了搭配这个迷你游戏主机,作者还制作了一个小型显示器,使用了5英寸的树莓派显示屏。这只是一个有趣的小项目,但你也可以将它连接到任何你喜欢的显示器或显示屏。
现在,你可以在上面玩各种复古游戏了,包括任天堂、Atari 2600、Atari 7800、NES、SNES、Game Boy、Game Gear等。
