Linux内核内存管理 ARM64 内核内存布局的详细解析

一、虚拟地址空间划分

ARM64 架构采用 48 位虚拟地址空间（最大支持 52 位，但主流实现为 48 位），划分为两部分：



用户空间：0x0000_0000_0000_0000 ~ 0x0000_FFFF_FFFF_FFFF（256TB），供用户进程使用。



内核空间：0xFFFF_0000_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF（256TB），由内核独占。



核心特点：

无高端内存：48 位寻址空间足够大（256TB），无需像 ARM32 那样动态映射高端内存。



统一线性映射：物理内存通过固定偏移量直接映射到内核空间，简化访问流程。

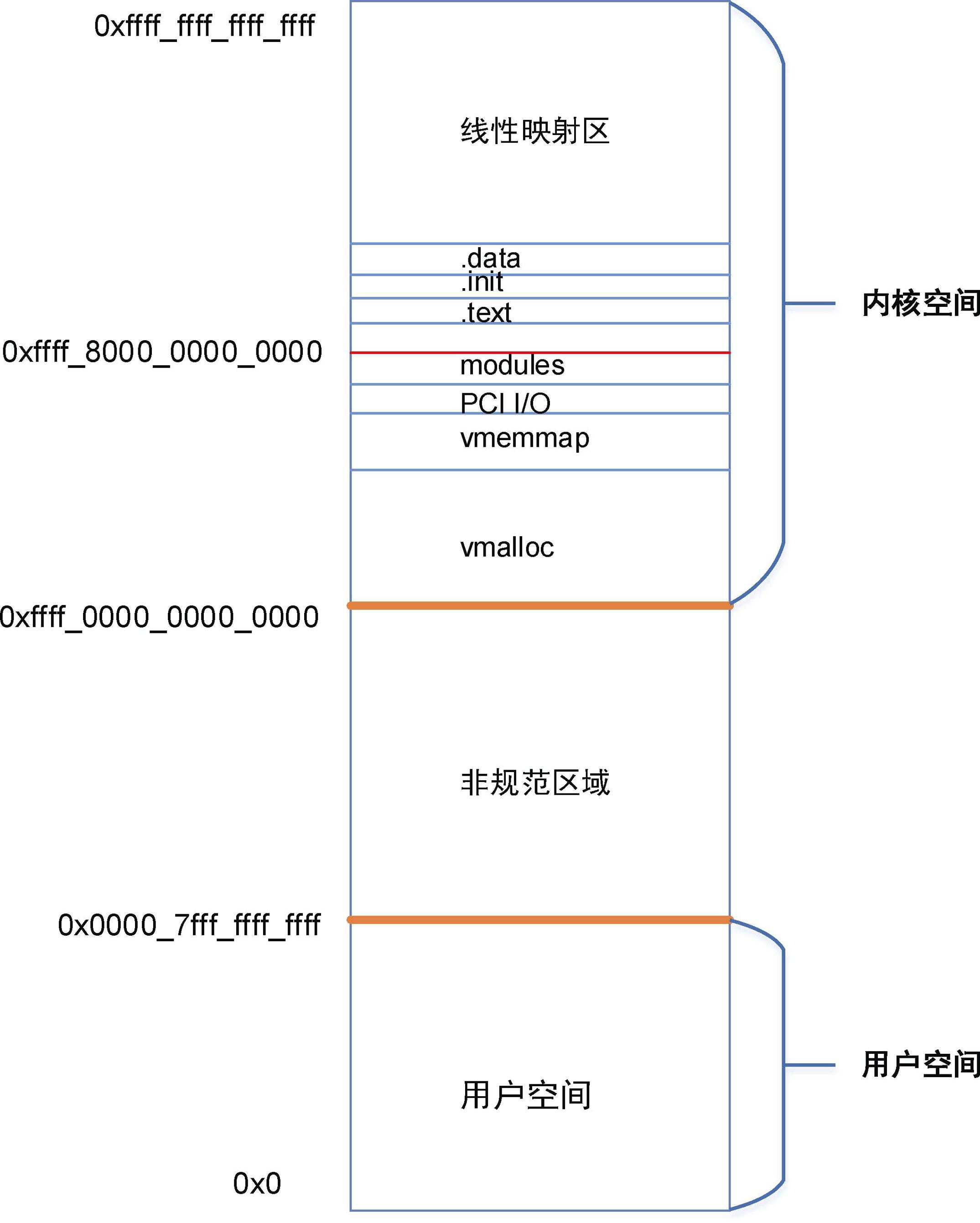

二、内核空间详细布局



内核空间按功能划分为以下区域（以 4KB 页大小 + 4 级页表配置为例）：

1. 线性映射区（Normal Memory）

范围：0xFFFF_8000_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF（128TB）。



作用：直接映射全部物理内存，虚拟地址与物理地址呈线性关系：

虚拟地址 = 物理地址 + PAGE_OFFSET（PAGE_OFFSET 通常为 0xFFFF_8000_0000_0000）。



特点：

用于内核代码段（.text）、数据段（.data）、堆等核心内存。

通过 kmalloc() 或 __get_free_page() 分配的内存来自此区域。

支持大页（2MB 或 1GB）映射，减少页表层级和 TLB 未命中率。

2. vmalloc 动态映射区

范围：0xFFFF_0000_0000_0000 ~ 0xFFFF_7BFF_BFFF_0000（约 126,974GB）。



作用：分配虚拟连续但物理离散的内存（如 DMA 缓冲区、动态模块加载）。



特点：

物理页通过 vmalloc() 动态分配，性能低于线性映射区。

典型用例：大块非连续内存需求或物理内存碎片化场景。

3. vmemmap 区

范围：0xFFFF_7BFF_C000_0000 ~ 0xFFFF_7FFF_C000_0000（4,096GB）。



作用：存储物理页的 struct page 元数据数组。



特点：

每个 struct page 描述一个物理页，总大小与物理内存容量相关。

默认使用稀疏内存模型（SPARSEMEM）优化内存占用。

4. PCI I/O 区

范围：0xFFFF_7FFF_AE00_0000 ~ 0xFFFF_7FFF_BE00_0000（16MB）。



作用：映射 PCI 设备的 I/O 内存空间。



特点：

通过 ioremap() 动态映射外设寄存器。

访问需遵循设备特定的内存序和缓存策略。

5. 模块加载区（Modules）

范围：0xFFFF_7FFF_C000_0000 ~ 0xFFFF_8000_0000_0000（64MB）。



作用：加载内核模块（.ko 文件）的代码和数据。

6. 固定映射区（Fixmap）

范围：0xFFFF_FFFE_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF（约 2GB）。



作用：预留给固定用途的虚拟地址（如早期启动阶段的临时页表映射）。



特点：

虚拟地址固定，物理地址在运行时动态绑定。

常用于 MMU 启用前的内存初始化。



三、典型内存布局示例



以 QEMU 实验平台为例，ARM64 内核内存布局如下（通过 dmesg 或 /proc/iomem 查看）：



用户空间：0x0000_0000_0000_0000 ~ 0x0000_FFFF_FFFF_FFFF (256TB)



内核空间： vmalloc : 0xFFFF_0000_0000_0000 ~ 0xFFFF_7BFF_BFFF_0000 (126,974GB) vmemmap : 0xFFFF_7BFF_C000_0000 ~ 0xFFFF_7FFF_C000_0000 (4,096GB) PCI I/O : 0xFFFF_7FFF_AE00_0000 ~ 0xFFFF_7FFF_BE00_0000 (16MB) Modules : 0xFFFF_7FFF_C000_0000 ~ 0xFFFF_8000_0000_0000 (64MB) 线性映射区 : 0xFFFF_8000_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF (128TB)



四、关键机制与优化



线性映射优势：

直接通过偏移量访问物理内存，减少地址转换开销。

支持大页映射（如 2MB/1GB），降低页表层级和 TLB 未命中率。



连续映射标志（PTE_CONT）：

若虚拟地址、物理地址及长度按 64KB 对齐，合并多个 PTE 项以减少 TLB 压力。



启动阶段内存初始化：

paging_init()：初始化内核页表，建立线性映射和固定映射。

mem_init()：移交内存管理权给 Buddy 分配器，释放早期启动内存。

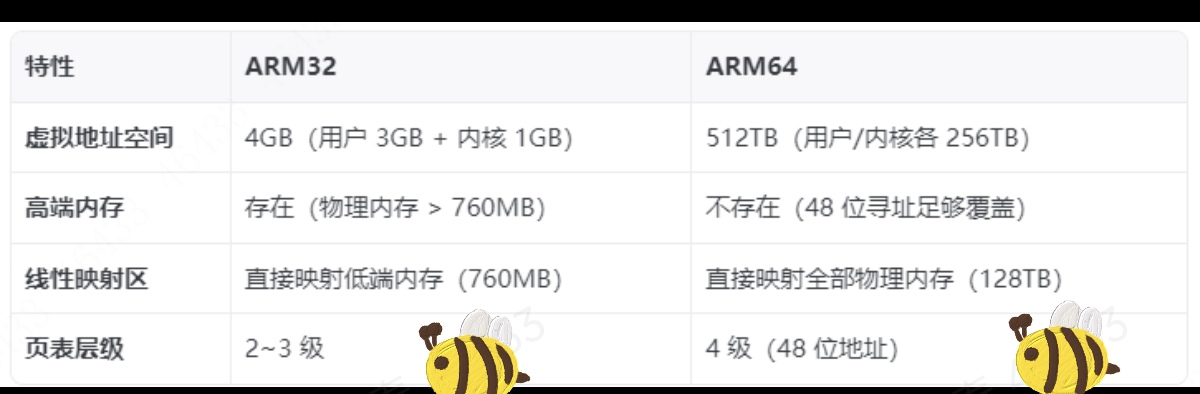

五、与 ARM32 的对比





六、实际应用场景



驱动开发：外设寄存器通过 ioremap() 映射到 PCI I/O 区，需注意内存序和缓存策略。



性能调优：优先使用线性映射区分配内存（如 kmalloc()），减少 vmalloc 调用。



内存调试：通过 /proc/vmallocinfo 或 vmalloc 区日志分析动态内存分配。
