TR-069协议RPC方法说明

前言

概述
本文档介绍了ACS对第三方厂商CPE设备的管理能力。
读者对象
本文档主要适用于以下工程师：
软件测试工程师。
数通技术支持工程师。
通信技术支持工程师。
等。

一、TR-069协议规范

管理规范遵从TR-069协议规范，CPE必须提供表B-1中描述的必须的RPC方法，ACS必须提供表B-2中描述的必须的RPC方法。
表B-1 CPE提供RPC方：

RPC 方法功能描述必须（是/否）
GetRPCMethods获取CPE支持的RPC方法是
SetParameterValues设置指定参数的值是
GetParameterValues获取指定参数的值是
GetParameterNames获取设备参数名是
SetParameterAttributes设置参数的特性是
GetParameterAttributes获取参数特性是
AddObject新增参数是
DeleteObject删除参数是
Reboot重启设备是
DownloadACS调用该接口引导CPE从服务器下载文件是
ScheduleDownload同Download,可以指定时间下载否
UploadACS调用该接口引导CPE从服务器上传文件是
FactoryReset恢复出厂设置是
GetQueuedTransfers（已弃用）ACS调用该接口获取所有上传下载的任务状态否
GetAllQueuedTransfersACS调用该接口获取所有上传下载的任务状态否
CancelTransferACS通知CPE取消之前的上传或下载。取消成功后，CPE不会再调用 TransferComplete否
ScheduleInformACS通知CPE定时上报，可用来做心跳和监控否
ChangeDUStateACS使用此方法来修改DU的状态。否
SetVouchers（已弃用）ACS在CPE中设置一个或多个Vouchers否
GetOptions（已弃用）ACS获取CPE当前设置的选项及其相关状态信息否

表B-2 ACS提供RPC方法：

ACS 方法功能描述必须(是/否)
GetRPCMethods获取ACS支持的RPC方法否
InformCPE信息上报是
TransferComplete上传/下载完成通知是
AutonomousTransferComplete上传/下载完成通知（CPE主动发起的上传或下载）否
DUStateChangeCompleteDU状态变更完成通知否
AutonomousDUStateChangeCompleteDU状态变更完成通知（CPE主动发起修改DU状态）否
RequestDownloadCPE调用申请从ACS下载文件，ACS收到请求后验证是否支持下载，如果支持则ACS调用CPE的Download方法通知CPE下载地址否
Kicked（已弃用）目的是建立会话用于网页验证否

二、Inform报文格式

表B-3 Inform报文字段：

字段名称字段类型必须参数说明
DeviceIDDeviceIdStruct是设备唯一标识对象，参考表B-4。
EventEventStruct是事件码，标识此次Inform发起的原因，参考表B-5。
MaxEnvelopesunsignedInt是HTTP Response可携带SOAP最大信封数。若为0则没有限制。
CurrentTimedateTime是CPE当前的时间。
RetryCountunsignedInt是Inform消息上报成功前重复尝试次数。Inform发送成功并应答后重置为0。
ParameterListParameterValueStruct[]是本次Inform请求中所需携带的参数信息表。每个参数都是ParameterValueStruct对象。

表B-4 Tabel DeviceIdStructs：

字段名称字段类型必须参数说明
Manufacturerstring(64)是厂商
OUIstring(32)是厂商OUI
ProductClassstring(64)是设备型号
SerialNumberstring(64)是CPE终端SN
……………………

表B-5 Tabel EventStruct：

字段名称字段类型必须参数说明
EventCodestring (64)是事件码
CommandKeystring (32)以下事件必须：●M ScheduleInform ●M Reboot ●M Download ●M ScheduleDownload ●M ChangeDUState ●M Upload操作关键字

表B-6 Tabel ParameterValueStruct：

字段名称字段类型必须参数说明
Namestring(256)是参数名
Value任意数据类型是参数值

表B-7 网关保密信息查询服务类接口方法定义：

方法参数返回值描述
getDeviceManufacturerOUIvoidString获取设备OUI：InternetGatewayDevice.DeviceInfo.ManufacturerOUI
getDeviceSerialNumbervoidString获取设备序列号“InternetGatewayDevice.DeviceInfo.SerialNumber
getDeviceDefaultWebPasswordvoidString获取设备初始Web普通用户密码
getDeviceDefaultSSID1NamevoidString获取设备初始WLANSSID1的名称
getDeviceDefaultSSID1PasswordvoidString获取设备初始的WLAN SSID1的密码
getDevicePasswordvoidString获取设备的认证Password

三、Inform报文示例：

1、CPE Inform Request

报文如下（示例）：

{
	"HTTP_HOST": "192.168.90.70:9090",
	"HTTP_USER_AGENT": "gSOAP/2.7",
	"HTTP_CONNECTION": "keep-alive",
	"HTTP_AUTHORIZATION": "Digest username=\"cpe\", realm=\"rms\", nonce=\"a342284c399a4c4f867e1c21d2edef5d\", uri=\"/acs\", qop=\"auth\", nc=00000001, cnonce=\"66e55f65ca629d95ebad\", response=\"bb152e70ab0b0d27020c8404176e7931\"",
	"HTTP_COOKIE": "$Version=0;acs_session_id=e7bb9243432545259ead96449a1d91ed;$Domain=\"192.168.90.70\"",
	"HTTP_SOAPACTION": ""
}

<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">14</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:Inform>
            <DeviceId>
                <Manufacturer>CCOM</Manufacturer>
                <OUI>40E11C</OUI>
                <ProductClass>HX7741X-CM</ProductClass>
                <SerialNumber>CCOM1C0115B6</SerialNumber>
            </DeviceId>
            <Event SOAP-ENC:arrayType="cwmp:EventStruct[1]">
                <EventStruct>
                    <EventCode>4 VALUE CHANGE</EventCode>
                    <CommandKey></CommandKey>
                </EventStruct>
            </Event>
            <MaxEnvelopes>1</MaxEnvelopes>
            <CurrentTime>2024-09-14T18:03:17</CurrentTime>
            <RetryCount>0</RetryCount>
            <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[12]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceSummary</Name>
                    <Value xsi:type="xsd:string">InternetGatewayDevice:1.4[](Baseline:2,EthernetLAN:2,WiFiLAN:2,WiFiWPS:1,Time:2,IPPing:1,TraceRoute:1,Download:1,DownloadTCP:1,Upload:1,UploadTCP:1,UDPEcho:1,UDPEchoPlus:1,DeviceAssociation:2,DHCPCondServing:1,DHCPOption:1)</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.SpecVersion</Name>
                    <Value xsi:type="xsd:string">1.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.HardwareVersion</Name>
                    <Value xsi:type="xsd:string">V1.0.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.SoftwareVersion</Name>
                    <Value xsi:type="xsd:string">V1.0.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.ProvisioningCode</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>
                    <Value xsi:type="xsd:string">http://192.168.46.174:7547/tr069</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
                    <Value xsi:type="xsd:string">2024-09-12 19:37:52.001324+00:00</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress</Name>
                    <Value xsi:type="xsd:string">192.168.46.174</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.MACAddress</Name>
                    <Value xsi:type="xsd:string">40:e1:1c:01:15:b7</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Username</Name>
                    <Value xsi:type="xsd:string">105</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.LANDevice.1.Hosts.HostNumberOfEntries</Name>
                    <Value xsi:type="xsd:unsignedInt">1</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.X_CMCC_DeviceType</Name>
                    <Value xsi:type="xsd:string">Model3</Value>
                </ParameterValueStruct>
            </ParameterList>
        </cwmp:Inform>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

2、ACS InformResponse

报文如下（示例）：

<?xml version='1.0' encoding='utf-8'?>
<soap-env:Envelope
    xmlns:soap-env="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <soap-env:Header>
        <cwmp:ID soap-env:mustUnderstand="1">14</cwmp:ID>
    </soap-env:Header>
    <soap-env:Body>
        <cwmp:InformResponse>
            <MaxEnvelopes>1</MaxEnvelopes>
        </cwmp:InformResponse>
    </soap-env:Body>
</soap-env:Envelope>

四、Inform事件码

表B-8 Inform事件码：

事件码描述
0 BOOTSTRAP第一次接入或是ACS的URL改变而引起会话建立’。注意：BOOTSTRAP事件可能会和其它事件一起上报。比如：出厂首次连接，CPE会发送BOOTSTRAP和BOOT两个事件，或者更多
1 BOOT给电或是复位时引起的会话建立，包括初始系统启动、其他原因的重启（Reboot），不包括从待机状态醒来
2 PERIODIC定期上报事件
3 SCHEDULED由于调用ScheduleInform方法的会话建立
4 VALUE CHANGE从上次成功的Inform后，具有Passive和Active通知属性的一个或多个参数的值发生了改变
5 KICKED由于网页验证而引起的会话建立，并且Kicked方法会在这个会话中调用一次或多次
6 CONNECTION REQUEST当ACS发起连接请求后，CPE Inform接口上报的事件码
7 TRANSFER COMPLETE上传下载完成事件
8 DIAGNOSTICS COMPLETE诊断完成事件
9 REQUEST DOWNLOAD请求下载事件
10 WAKEUP设备唤醒事件
11 HEARTBEAT心跳事件

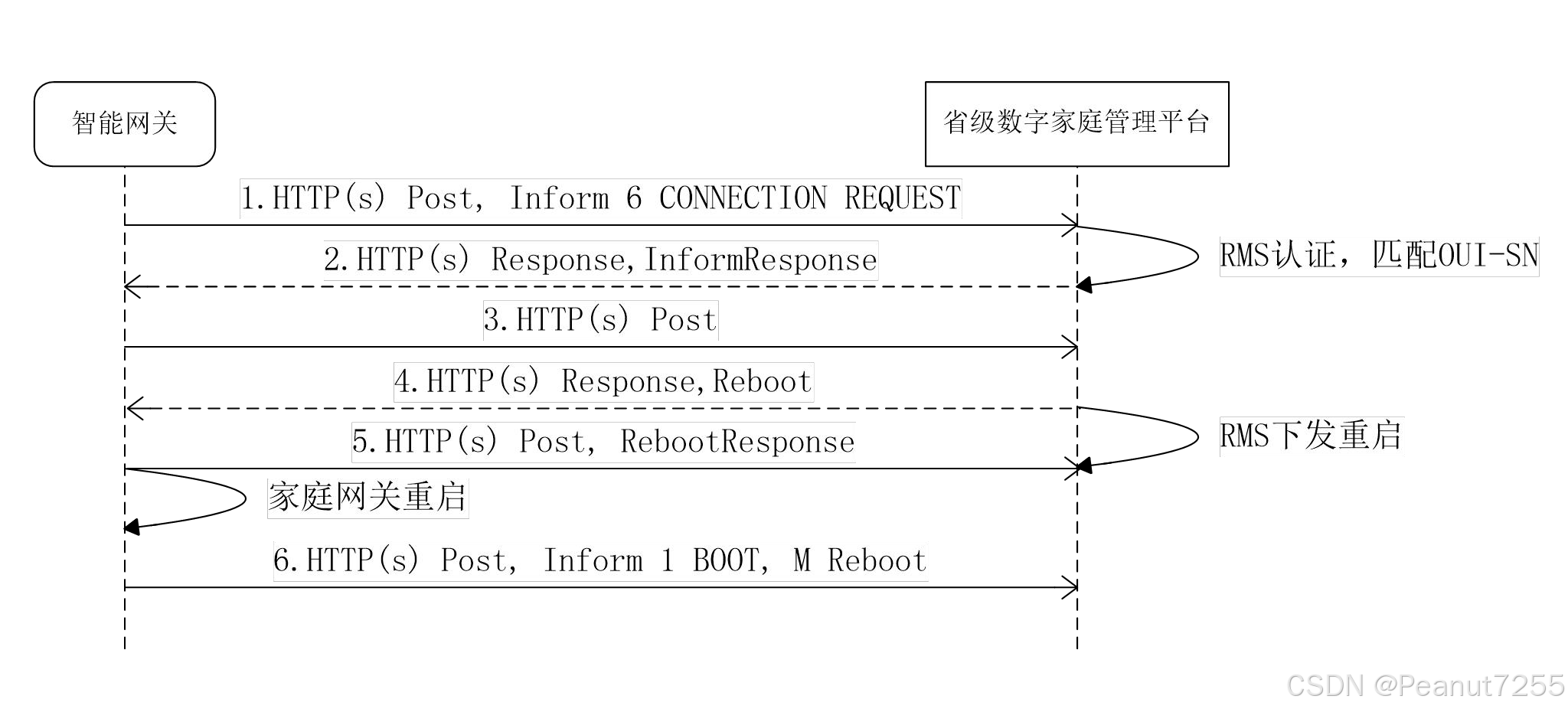

M Reboot由于ACS调用了Reboot，使CPE重新启动，重叠的事件会引起“1 BOOT”事件代码
M ScheduleInformACS请求了一个安排通知
M DownloadACS请求下载
M ScheduleDownloadACS请求计划下载
M UploadACS请求上传
M ChangeDUStateACS用ChangeDUState方法请求DU状态改变
M [X vendor specific method]厂商特定方法操作完成后，CPE的响应
X [VENDOR] [event]厂商特定事件

五、SetParameterValues报文格式

  1. SetParameterValues报文字段：
字段名称字段类型必须参数说明
ParameterListParameterValueStruct[]是参数数组
ParameterKeystring(32)是操作记录编号，操作成功后，CPE更新该值
  1. Tabel ParameterValueStruct：
字段名称字段类型必须参数说明
Namestring(256)是参数名
Value任意数据类型是参数值

SetParameterValues报文示例：

1、ACS SetParameterValues Request

报文如下（示例）：

<?xml version='1.0' encoding='utf-8'?>
<soap-env:Envelope
    xmlns:soap-env="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <soap-env:Header>
        <cwmp:ID soap-env:mustUnderstand="1">4c421f04b28c4a4b93deeb40bea27168</cwmp:ID>
    </soap-env:Header>
    <soap-env:Body>
        <cwmp:SetParameterValues>
            <ParameterList soap-enc:arrayType="cwmp:ParameterValueStruct[1]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestUsername</Name>
                    <Value xsi:type="xsd:string">ccom</Value>
                </ParameterValueStruct>
            </ParameterList>
            <ParameterKey>2024-09-12 19:37:52.001324+00:00</ParameterKey>
        </cwmp:SetParameterValues>
    </soap-env:Body>
</soap-env:Envelope>

2、CPE SetParameterValuesResponse

报文如下（示例）：

<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">4c421f04b28c4a4b93deeb40bea27168</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:SetParameterValuesResponse>
            <Status>0</Status>
        </cwmp:SetParameterValuesResponse>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

六、GetParameterValues报文格式

GetParameterValues报文字段：

字段名称字段类型必须参数说明
ParameterNamesstring(256)[]是参数名数组

GetParameterValues报文示例：

1、ACS GetParameterValues Request

报文如下（示例）：

<?xml version='1.0' encoding='utf-8'?>
<soap-env:Envelope
    xmlns:soap-env="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <soap-env:Header>
        <cwmp:ID soap-env:mustUnderstand="1">3a73a0b82e354de8875a084acb7ad39d</cwmp:ID>
    </soap-env:Header>
    <soap-env:Body>
        <cwmp:GetParameterValues>
            <ParameterNames soap-enc:arrayType="xsd:string[1]">
                <string>InternetGatewayDevice.ManagementServer.</string>
            </ParameterNames>
        </cwmp:GetParameterValues>
    </soap-env:Body>
</soap-env:Envelope>

2、CPE GetParameterValuesResponse

报文如下（示例）：

<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">3a73a0b82e354de8875a084acb7ad39d</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:GetParameterValuesResponse>
            <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[24]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.EnableCWMP</Name>
                    <Value xsi:type="xsd:boolean">TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.URL</Name>
                    <Value xsi:type="xsd:string">http://192.168.90.70:9090/acs</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.Username</Name>
                    <Value xsi:type="xsd:string">cpe</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.Password</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformEnable</Name>
                    <Value xsi:type="xsd:boolean">TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformInterval</Name>
                    <Value xsi:type="xsd:unsignedInt">3600</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformTime</Name>
                    <Value xsi:type="xsd:dateTime">0001-01-01T00:00:00Z</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
                    <Value xsi:type="xsd:string">2024-09-12 19:37:52.001324+00:00</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>
                    <Value xsi:type="xsd:string">http://192.168.46.174:7547/tr069</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestUsername</Name>
                    <Value xsi:type="xsd:string">rms</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestPassword</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.UpgradesManaged</Name>
                    <Value xsi:type="xsd:boolean">TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.KickURL</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.DownloadProgressURL</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.AliasBasedAddressing</Name>
                    <Value xsi:type="xsd:boolean">FALSE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.InstanceMode</Name>
                    <Value xsi:type="xsd:string">InstanceNumber</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.AutoCreateInstances</Name>
                    <Value xsi:type="xsd:boolean">FALSE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.DefaultActiveNotificationThrottle</Name>
                    <Value xsi:type="xsd:unsignedInt">0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ManageableDeviceNumberOfEntries</Name>
                    <Value xsi:type="xsd:unsignedInt">0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ManageableDeviceNotificationLimit</Name>
                    <Value xsi:type="xsd:unsignedInt">0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.CWMPRetryMinimumWaitInterval</Name>
                    <Value xsi:type="xsd:unsignedInt">5</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.CWMPRetryIntervalMultiplier</Name>
                    <Value xsi:type="xsd:unsignedInt">2000</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.X_CMCC_JSON.IP</Name>
                    <Value xsi:type="xsd:string">1.2.3.4</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.X_CMCC_JSON.Port</Name>
                    <Value xsi:type="xsd:string">19123</Value>
                </ParameterValueStruct>
            </ParameterList>
        </cwmp:GetParameterValuesResponse>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

七、Reboot报文格式

Reboot报文字段：

字段名称字段类型必须参数说明
CommandKeystring(32)Y操作关键字

1、Reboot报文示例：

ACS Reboot Request：

<?xml version='1.0' encoding='utf-8'?>
<soap-env:Envelope
    xmlns:soap-env="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <soap-env:Header>
        <cwmp:ID soap-env:mustUnderstand="1">6d91960c3f9f4dc5b06bcaeec05fe2e0</cwmp:ID>
    </soap-env:Header>
    <soap-env:Body>
        <cwmp:Reboot>
            <CommandKey>AcsQueueJob#193171</CommandKey>
        </cwmp:Reboot>
    </soap-env:Body>
</soap-env:Envelope>

CPE RebootResponse

<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">6d91960c3f9f4dc5b06bcaeec05fe2e0</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:RebootResponse></cwmp:RebootResponse>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

2、重启后Inform报文如下（示例）：

<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">2</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:Inform>
            <DeviceId>
                <Manufacturer>CCOM</Manufacturer>
                <OUI>40E11C</OUI>
                <ProductClass>HX7741X-CM</ProductClass>
                <SerialNumber>CCOM1C0115B6</SerialNumber>
            </DeviceId>
            <Event SOAP-ENC:arrayType="cwmp:EventStruct[3]">
                <EventStruct>
                    <EventCode>1 BOOT</EventCode>
                    <CommandKey></CommandKey>
                </EventStruct>
                <EventStruct>
                    <EventCode>M Reboot</EventCode>
                    <CommandKey>AcsQueueJob#193171</CommandKey>
                </EventStruct>
                <EventStruct>
                    <EventCode>X CMCC ALARM</EventCode>
                    <CommandKey></CommandKey>
                </EventStruct>
            </Event>
            <MaxEnvelopes>1</MaxEnvelopes>
            <CurrentTime>2024-09-25T14:40:09</CurrentTime>
            <RetryCount>0</RetryCount>
            <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[12]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceSummary</Name>
                    <Value xsi:type="xsd:string">InternetGatewayDevice:1.4[](Baseline:2,EthernetLAN:2,WiFiLAN:2,WiFiWPS:1,Time:2,IPPing:1,TraceRoute:1,Download:1,DownloadTCP:1,Upload:1,UploadTCP:1,UDPEcho:1,UDPEchoPlus:1,DeviceAssociation:2,DHCPCondServing:1,DHCPOption:1)</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.SpecVersion</Name>
                    <Value xsi:type="xsd:string">1.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.HardwareVersion</Name>
                    <Value xsi:type="xsd:string">V1.0.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.SoftwareVersion</Name>
                    <Value xsi:type="xsd:string">V1.0.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.ProvisioningCode</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>
                    <Value xsi:type="xsd:string">http://192.168.46.174:7547/tr069</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
                    <Value xsi:type="xsd:string">2024-09-24 15:30:27.954544+00:00</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress</Name>
                    <Value xsi:type="xsd:string">192.168.46.174</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.MACAddress</Name>
                    <Value xsi:type="xsd:string">40:e1:1c:01:15:b7</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Username</Name>
                    <Value xsi:type="xsd:string">105</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.X_CMCC_DeviceType</Name>
                    <Value xsi:type="xsd:string">Model3</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.X_CMCC_Alarm.AlarmNumber</Name>
                    <Value xsi:type="xsd:string">104001,104006</Value>
                </ParameterValueStruct>
            </ParameterList>
        </cwmp:Inform>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

八、CPE基本信息管理

需要从CPE上报的Inform报文中获取设备基本信息内容。要求CPE上报Inform时，在满足接口基本要求之外（参见Inform报文格式），必须包含表5-2所示的设备基本信息内容。

名称参数必选(是/否)
设备IPInternetGatewayDevice.WANDevice.{i}.WANConnectionDevice.{i}.WANIPConnection.{i}.ExternalIPAddress是
厂商InternetGatewayDevice.DeviceInfo.Manufacturer是
厂商OUIInternetGatewayDevice.DeviceInfo.ManufacturerOUI是
设备型号InternetGatewayDevice.DeviceInfo.ProductClass是
设备序列号InternetGatewayDevice.DeviceInfo.SerialNumber是
软件版本InternetGatewayDevice.DeviceInfo.SoftwareVersion是
硬件版本InternetGatewayDevice.DeviceInfo.HardwareVersion是
省份编码InternetGatewayDevice.DeviceInfo.ProvisioningCode否
设备回连地址InternetGatewayDevice.ManagementServer.ConnectionRequestURL是
管理员账号InternetGatewayDevice.DeviceInfo.X_CMCC_TeleComAccount.Username否
管理员密码InternetGatewayDevice.DeviceInfo.X_CMCC_TeleComAccount.Password否
Telnet账号InternetGatewayDevice.DeviceInfo.X_CMCC_ServiceManage.TelnetUserName否
Telnet密码InternetGatewayDevice.DeviceInfo.X_CMCC_ServiceManage.TelnetPassword否

1、CPE Inform Request

报文如下（示例）：

< SOAP - ENV: Envelope
xmlns: SOAP - ENV = "http://schemas.xmlsoap.org/soap/envelope/"
xmlns: SOAP - ENC = "http://schemas.xmlsoap.org/soap/encoding/"
xmlns: xsi = "http://www.w3.org/2001/XMLSchema-instance"
xmlns: xsd = "http://www.w3.org/2001/XMLSchema"
xmlns: cwmp = "urn:dslforum-org:cwmp-1-0" >
<SOAP - ENV: Header >
    <cwmp: ID SOAP - ENV: mustUnderstand = "1" > 16 < /cwmp:ID>
    </SOAP - ENV: Header >
    <SOAP - ENV: Body >
        <cwmp: Inform >
            <DeviceId >
                <Manufacturer > CCOM < /Manufacturer>
                    <OUI>40E11C</OUI >
                    <ProductClass > HX7741X - CM < /ProductClass>
                        <SerialNumber>CCOM1C0115B6</SerialNumber >
                    </DeviceId>
                    <Event SOAP-ENC:arrayType="cwmp:EventStruct[1]">
                        <EventStruct>
                            <EventCode>4 VALUE CHANGE</EventCode >
                            <CommandKey ></CommandKey>
                        </EventStruct >
                    </Event>
                    <MaxEnvelopes>1</MaxEnvelopes >
                    <CurrentTime > 2024 - 09 - 19T15: 40 : 03 < /CurrentTime>
                        <RetryCount>0</RetryCount >
                        <ParameterList SOAP - ENC: arrayType = "cwmp:ParameterValueStruct[12]" >
                            <ParameterValueStruct >
                                <Name > InternetGatewayDevice.DeviceSummary < /Name>
                                    <Value xsi:type="xsd:string">InternetGatewayDevice:1.4[](Baseline:2,EthernetLAN:2,WiFiLAN:2,WiFiWPS:1,Time:2,IPPing:1,TraceRoute:1,Download:1,DownloadTCP:1,Upload:1,UploadTCP:1,UDPEcho:1,UDPEchoPlus:1,DeviceAssociation:2,DHCPCondServing:1,DHCPOption:1)</Value >
                                </ParameterValueStruct>
                                <ParameterValueStruct>
                                    <Name>InternetGatewayDevice.DeviceInfo.SpecVersion</Name >
                                    <Value xsi: type = "xsd:string" > 1.0 < /Value>
                                    </ParameterValueStruct >
                                    <ParameterValueStruct >
                                        <Name > InternetGatewayDevice.DeviceInfo.HardwareVersion < /Name>
                                            <Value xsi:type="xsd:string">V1.0.0</Value >
                                        </ParameterValueStruct>
                                        <ParameterValueStruct>
                                            <Name>InternetGatewayDevice.DeviceInfo.SoftwareVersion</Name >
                                            <Value xsi: type = "xsd:string" > V1.0.0 < /Value>
                                            </ParameterValueStruct >
                                            <ParameterValueStruct >
                                                <Name > InternetGatewayDevice.DeviceInfo.ProvisioningCode < /Name>
                                                    <Value xsi:type="xsd:string"></Value >
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name >
                                                    <Value xsi: type = "xsd:string" > http: //192.168.46.174:7547/tr069</Value>
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
                                                    <Value xsi:type="xsd:string">2024-09-12 19:37:52.001324+00:00</Value>
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress</Name>
                                                    <Value xsi:type="xsd:string">192.168.46.174</Value>
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.MACAddress</Name>
                                                    <Value xsi:type="xsd:string">40:e1:1c:01:15:b7</Value>
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Username</Name>
                                                    <Value xsi:type="xsd:string">105</Value>
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.LANDevice.1.Hosts.HostNumberOfEntries</Name>
                                                    <Value xsi:type="xsd:unsignedInt">0</Value>
                                                </ParameterValueStruct>
                                                <ParameterValueStruct>
                                                    <Name>InternetGatewayDevice.DeviceInfo.X_CMCC_DeviceType</Name>
                                                    <Value xsi:type="xsd:string">Model3</Value>
                                                </ParameterValueStruct>
                                            </ParameterList>
                                        </cwmp:Inform>
                                    </SOAP-ENV:Body>
                                </SOAP-ENV:Envelope>< ?xml version = '1.0'encoding = 'utf-8' ? >
                                <soap - env: Envelope
                                    xmlns: soap - env = "http://schemas.xmlsoap.org/soap/envelope/"
                                    xmlns: soap - enc = "http://schemas.xmlsoap.org/soap/encoding/"
                                    xmlns: xsd = "http://www.w3.org/2001/XMLSchema"
                                    xmlns: xsi = "http://www.w3.org/2001/XMLSchema-instance"
                                    xmlns: cwmp = "urn:dslforum-org:cwmp-1-0" >
                                    <soap - env: Header >
                                        <cwmp: ID soap - env: mustUnderstand = "1" > 16 < /cwmp:ID>
                                        </soap - env: Header >
                                        <soap - env: Body >
                                            <cwmp: InformResponse >
                                                <MaxEnvelopes > 1 < /MaxEnvelopes>
                                                </cwmp: InformResponse >
                                            </soap-env:Body>
                                        </soap - env: Envelope >

2、ACS InformResponse

报文如下（示例）：

<?xml version='1.0' encoding='utf-8'?>
<soap-env:Envelope
    xmlns:soap-env="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <soap-env:Header>
        <cwmp:ID soap-env:mustUnderstand="1">16</cwmp:ID>
    </soap-env:Header>
    <soap-env:Body>
        <cwmp:InformResponse>
            <MaxEnvelopes>1</MaxEnvelopes>
        </cwmp:InformResponse>
    </soap-env:Body>
</soap-env:Envelope>

九、CPE设备状态监控

根据CPE心跳对设备在线离线状态进行监控，CPE需按照心跳周期定期向ACS发送心跳报文。当超过3个心跳周期ACS仍未收到CPE报文则认为设备离线。

对CPE设备要求：

支持心跳使能和心跳周期配置，详细请参考CPE心跳配置；
支持按心跳周期发送Inform报文，事件码为“2 PERIODIC”。

心跳报文如下（示例）：

<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">6</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:Inform>
            <DeviceId>
                <Manufacturer>CCOM</Manufacturer>
                <OUI>40E11C</OUI>
                <ProductClass>HX7741X-CM</ProductClass>
                <SerialNumber>CCOM1C0115B6</SerialNumber>
            </DeviceId>
            <Event SOAP-ENC:arrayType="cwmp:EventStruct[1]">
                <EventStruct>
                    <EventCode>2 PERIODIC</EventCode>
                    <CommandKey></CommandKey>
                </EventStruct>
            </Event>
            <MaxEnvelopes>1</MaxEnvelopes>
            <CurrentTime>2024-09-19T15:03:01</CurrentTime>
            <RetryCount>0</RetryCount>
            <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[11]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceSummary</Name>
                    <Value xsi:type="xsd:string">InternetGatewayDevice:1.4[](Baseline:2,EthernetLAN:2,WiFiLAN:2,WiFiWPS:1,Time:2,IPPing:1,TraceRoute:1,Download:1,DownloadTCP:1,Upload:1,UploadTCP:1,UDPEcho:1,UDPEchoPlus:1,DeviceAssociation:2,DHCPCondServing:1,DHCPOption:1)</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.SpecVersion</Name>
                    <Value xsi:type="xsd:string">1.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.HardwareVersion</Name>
                    <Value xsi:type="xsd:string">V1.0.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.SoftwareVersion</Name>
                    <Value xsi:type="xsd:string">V1.0.0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.ProvisioningCode</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>
                    <Value xsi:type="xsd:string">http://192.168.46.174:7547/tr069</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
                    <Value xsi:type="xsd:string">2024-09-12 19:37:52.001324+00:00</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress</Name>
                    <Value xsi:type="xsd:string">192.168.46.174</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.MACAddress</Name>
                    <Value xsi:type="xsd:string">40:e1:1c:01:15:b7</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Username</Name>
                    <Value xsi:type="xsd:string">105</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.DeviceInfo.X_CMCC_DeviceType</Name>
                    <Value xsi:type="xsd:string">Model3</Value>
                </ParameterValueStruct>
            </ParameterList>
        </cwmp:Inform>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

十、配置管理

1、远程重启

ACS 支持对单个设备进行远程重启。TR-069协议规范中规定，CPE提供Reboot方法作为重启命令接口，Reboot报文参考Reboot报文格式，CPE重启流程如下图所示：
图T-1 CPE重启流程：
在这里插入图片描述

  1. ACS 选择指定设备，调用CPE的Reboot方法。
  2. CPE收到消息，自动重启设备。
  3. CPE重启完成后上报Inform消息，并携带事件码：1 BOOT 或 M BOOT。
    远程重启所需Reboot方法如下：
字段名称字段类型参数说明必须
CommandKeystring(32)操作关键字是

2、CPE回连用户名密码修改

ACS 支持对CPE设备的回连用户名和密码进行修改。通过TR-069协议中SetParameterValues命令向CPE配置CPE回连用户名和密码。SetParameterValues交互流程参考SetParameterValues报文格式。

主动配置CPE设备回连用户名密码的接口要求如下：

参数名称参数全路径读写必须
CPE回连认证用户名InternetGatewayDevice.ManagementServer.ConnectionRequestUsernameW是
CPE回连认证密码InternetGatewayDevice.ManagementServer.ConnectionRequestPasswordW是
<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">bdce2650b2684a30b29922a9b596e585</cwmp:ID>
    </SOAP-ENV:Header>
    <SOAP-ENV:Body>
        <cwmp:GetParameterValuesResponse>
            <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[24]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.EnableCWMP</Name>
                    <Value xsi:type="xsd:boolean">TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.URL</Name>
                    <Value xsi:type="xsd:string">http://192.168.90.70:9090/acs</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.Username</Name>
                    <Value xsi:type="xsd:string">cpe</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.Password</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformEnable</Name>
                    <Value xsi:type="xsd:boolean">TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformInterval</Name>
                    <Value xsi:type="xsd:unsignedInt">3600</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformTime</Name>
                    <Value xsi:type="xsd:dateTime">0001-01-01T00:00:00Z</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
                    <Value xsi:type="xsd:string">2024-09-12 19:37:52.001324+00:00</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>
                    <Value xsi:type="xsd:string">http://192.168.46.174:7547/tr069</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestUsername</Name>
                    <Value xsi:type="xsd:string">rms</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ConnectionRequestPassword</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.UpgradesManaged</Name>
                    <Value xsi:type="xsd:boolean">TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.KickURL</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.DownloadProgressURL</Name>
                    <Value xsi:type="xsd:string"></Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.AliasBasedAddressing</Name>
                    <Value xsi:type="xsd:boolean">FALSE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.InstanceMode</Name>
                    <Value xsi:type="xsd:string">InstanceNumber</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.AutoCreateInstances</Name>
                    <Value xsi:type="xsd:boolean">FALSE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.DefaultActiveNotificationThrottle</Name>
                    <Value xsi:type="xsd:unsignedInt">0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ManageableDeviceNumberOfEntries</Name>
                    <Value xsi:type="xsd:unsignedInt">0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.ManageableDeviceNotificationLimit</Name>
                    <Value xsi:type="xsd:unsignedInt">0</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.CWMPRetryMinimumWaitInterval</Name>
                    <Value xsi:type="xsd:unsignedInt">5</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.CWMPRetryIntervalMultiplier</Name>
                    <Value xsi:type="xsd:unsignedInt">2000</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.X_CMCC_JSON.IP</Name>
                    <Value xsi:type="xsd:string">1.2.3.4</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.X_CMCC_JSON.Port</Name>
                    <Value xsi:type="xsd:string">19123</Value>
                </ParameterValueStruct>
            </ParameterList>
        </cwmp:GetParameterValuesResponse>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

3、CPE心跳配置

ACS 根据CPE心跳对设备在线离线状态进行监控，CPE需按照心跳周期定期向 ACS 发送心跳报文。当超过3个心跳周期 ACS 仍未收到CPE报文则认为设备离线。 ACS 通过TR-069协议中SetParameterValues命令（SetParameterValues报文格式参见SetParameterValues报文格式）向CPE配置心跳。配置CPE设备心跳的接口要求如下：

参数名称参数全路径值读写必须
周期上报开关InternetGatewayDevice.ManagementServer.PeriodicInformEnable0或1W是
周期上报间隔（秒）InternetGatewayDevice.ManagementServer.PeriodicInformIntervalInt整型W是

ACS SetParameterValues Request：

<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope
    xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1">89</cwmp:ID>
    </SOAP-ENV:Header>
    <soapenv:Body>
        <cwmp:SetParameterValues>
            <ParameterList SOAP-ENC:arrayType="cwmp:ParameterValueStruct[4]">
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformEnable</Name>
                    <Value>TRUE</Value>
                </ParameterValueStruct>
                <ParameterValueStruct>
                    <Name>InternetGatewayDevice.ManagementServer.PeriodicInformInterval</Name>
                    <Value>60</Value>
                </ParameterValueStruct>
            </ParameterList>
            <ParameterKey/>
        </cwmp:SetParameterValues>
    </soapenv:Body>
</soapenv:Envelope>

CPE SetParameterValuesRespons：

<?xml version="1.0" encoding="UTF-8"?>
<SOAP-ENV:Envelope
    xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:cwmp="urn:dslforum-org:cwmp-1-0">
    <SOAP-ENV:Header>
        <cwmp:ID SOAP-ENV:mustUnderstand="1"/>89</cwmp:ID>
</SOAP-ENV:Header>
<SOAP-ENV:Body>
    <cwmp:SetParameterValuesResponse>
        <Status>0</Status>
    </cwmp:SetParameterValuesResponse>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
CWMP（TR069）协议标准学习
Shelly的博客
04-27 3980
协议栈分层 网关和ACS管理平台之间终端管理相关的管理接口协议栈层次如下图： 其中RPC层定义了网关远程管理中的远程调用方法集。 SOAP协议层定义了用来编译RPC方法的标准XML句法，其要求如下： 应支持SOAP 1.1。 XML Schema文件头、SOAP信包头、SOAP错误代码的定义遵循TR-069 Amendment 5 第A.6节要求。 HTTP协议层要求如下： 应支持HTTP...
网络协议篇之CWMP协议（一）—— CWMP（TR-069）基础
知秋一叶
08-12 1万+
一、CWMP（TR-069）概述         CWMP（CPE WAN Management Protocol，CPE广域网管理协议）是由DSL（Digital Subscriber's Line，数字用户线路）论坛发起开发的技术规范之一，编号为TR-069，所以又被称为TR-069协议。它提供了对下一代网络中家庭网络设备进行管理配置的通用框架、消息规范、管理方法和数据模型。
TR069协议详解
热门推荐
EricFantastic
05-31 5万+
一、关于TR069协议  TR069, 全称“Technical Report 069”，是由DSL Forum（一个非盈利性的全球行业联盟，致力于发展宽带网络规范，其成员包括通讯、设备、计算机、网络和服务提供商等行业的领先厂商，现已更名为“Broadband Forum”）修订一份技术规范，该规范是应用层的管理协议，命名为“CPE广域网管理协议（CPE WAN Management Pro
TR069协议编程基础知识-RPC详细解析.pdf
05-09
TR069协议编程基础知识-RPC详细解析.pdf，TR069 协议包数据，为了能够正确的处理设备的请求响应，就必须对 TR069 协议包数据内容有所了解。我们所关心的层主要是 RPC Methods 层、 SOAP层以及 HTTP层。下面具体介绍 RPC Methods 层的内容，首先我们需要知道 ACS和 CPE建立连接的方式。这里主要介绍RPC方法。
TR069协议
geyggye的博客
03-20 3103
TR069协议
TR069 RPC 测试
TR069 云平台 的博客
03-09 1698
在基于TR069协议中，定义了很多RPC方法，这些RPC方法的测试都需要进行一个完整的测试。 TR069协议包含了下面的RPC方法： GetParameterValues SetParameterValues AddObject DeleteObject 这些rpc方法，对于开发设备端的同学来说，需要有一个免费的acs服务来测试。 http://39.106.195.193:9090/acsclo...
TR-069 协议完整的通信过程
HotCook
09-24 2万+
TR-069协议完整的通信过程
TR-069d 协议说明文档
12-07
TR-069，全称为"CPE广域网管理协议"，是由DSL论坛开发的一种技术规范，旨在解决大规模家庭网络设备的远程集中管理和配置问题。该协议为运营商提供了一个通用框架，使得他们能够从网络侧对诸如网关、路由器、机顶盒等...
TR-069
最新发布
03-08
好的，用户让我介绍一下TR-069，我需要先回忆一下这个协议的基本信息。TR-069是宽带论坛发布的一个技术规范，全称应该是CPE广域网管理协议。主要用途是用于远程管理用户端的设备，比如路由器、调制解调器这些。然后...
TR 069协议
01-13
主要介绍了TR069协议 对于我们进行网络管理的协议设计有很大的指导意义
TR069协议-中文
11-20
TR-069简体中文版.doc 适用于CPE与自动配置服务器(ACS: Auto-Configuration Server)之间的通信协议，包括安全地自动配置及其它在公用框架下的CPE管理功能。
TR069协议培训
12-05
TR069协议培训.ppt
TR069协议规范
03-23
本文档介绍了TR069协议的详细流程，以及接口的相关使用方法。
Realtek_TR069_Guide.pdf
06-23
Realtek的TR-069协议支持以下RPC（Remote Procedure Call，远程过程调用）方法： - GetRPCMethods - SetParameterValues - GetParameterValues - GetParameterNames - SetParameterAttributes - ...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
