【51单片机系列】继电器使用

文章来源：《零起点学Proteus单片机仿真技术》。

本文是关于继电器使用相关内容。

继电器广泛应用在工业控制中，通过继电器对其他大电流的电器进行控制。

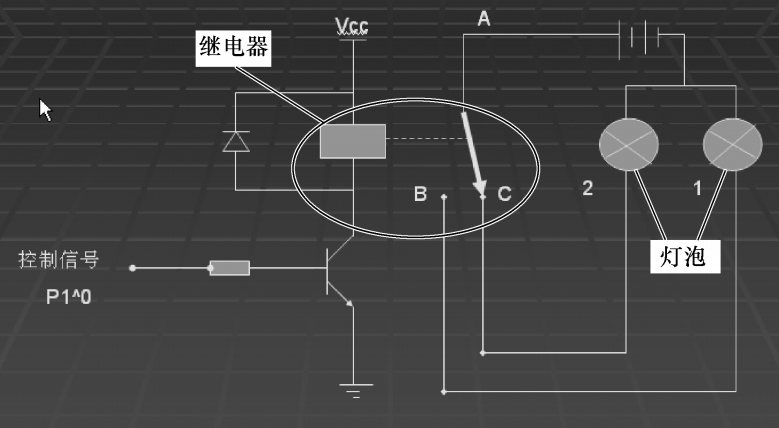

继电器控制原理图如下。继电器部分包括控制线圈和3个引脚，A引脚接电源，B引脚是常开节点，C引脚是常闭节点。继电器没有通电时，常闭节点C构成通路，灯泡2点亮；继电器通电时，线圈吸合，常开节点B闭合，常闭节点C打开，灯泡1点亮，灯泡2关闭。

由于继电器通电的电流很大，不能用单片机直接控制，需要用晶体管驱动，与控制蜂鸣器相同，用晶体管做开关电路，用单片机控制晶体管的基极控制晶体管的导通和截止，从而控制继电器的通电和关闭。

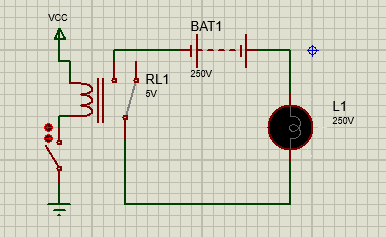

为搞清楚继电器的工作原理，先用继电器构成一个控制电路，用开关控制继电器。原理图如下所示：

需要注意：控制电路的电压值必须配对。即供电与元件的电压值必须一致，否则就会出问题，要么不能驱动（电压太低），要么是电器烧毁（电压太高）。

设置继电器的电压值，由12V改成5V，以符合VCC的电压。电池和灯泡的电压都改成250V。这样，就有两种电压的电路，继电器工作在5V电压，灯泡则工作在250V电压。开关控制继电器，继电器线圈吸合会控制250V的电路导通，使灯泡点亮。

下面，接上单片机，用单片机控制继电器，用继电器控制灯泡。在原来开关的位置，换上NPN晶体管，再用单片机的P0.0引脚控制晶体管的基极，从而控制灯泡电路的导通与关闭。要注意，连接晶体管的电阻值要改为500Ω，否则电流太小，不能驱动晶体管导通。proteus设计原理图如下：
