这篇文章阐述了在macOS与Windows系统上如何解决各种已知的Multipass网络问题

内容

macOS
Windows
- 架构
- 已知问题

macOS网络问题处理

架构

在macOS上, QEMU驱动使用Hypervisor.framework来管理实例的网络栈.

在创建实例的时候, 主机上的Hypervisor.framework使用macOS的"网络共享"机制来:

创建一个虚拟切换开关, 然后让每个实例都连接到这个开关(子网 192.168.64.*)
给这个切换开关于地址192.168.64.1提供DHCP和DNS解决方案(经由运行在主机上的bootpd & mDNSResponder服务); 一个自动生成的文件/etc/bootpd.plist会配置好上述网络 - 编辑它将会徒劳无益, 因为macOS会按照自己的想法重新生成这个文件.

据此, 根据"系统偏好" ->"共享"菜单, "网络共享"服务不再可用. 还好 - 在后台它仍然能支持实例运行.

已知的Multipass关联工具

VPN软件对于管理路由有时候过于激进, 它可能会将192.168.64子网路由到VPN接口, 而不是让它在本地可用.
- 潜在罪犯: OpenVPN, F5, Dell SonicWall, Cisco AnyConnect, Citrix/Netscaler Gateway, Jupiter Junos Pulse / Pulse Secure
- Tunnelblick不会造成上述问题
Cisco Umbrella Roaming Client绑定了localhost:53地址, 就与网络共享冲突了, 打断了实例的DNS(参见: Umbrella Roaming Client OS X与网络共享
dnscrypt-proxy/dnscrypt-wrapper/cloudflared-proxy
默认配置都是绑定locahost端口53, 与网络共享冲突
另一个dnsmasq进程绑定了localhost端口53
自定义的DHCP服务器绑定到端口67?(sudo lsof -iUDP:67 -n -P仅显示launchd & bootpd)
MacOS更新会让防火墙产生变更并让实例处于未知的状态(如下)

问题类别

multipass launch失败
- 看"普通网络"部分
multipass shell <instance>失败
- 看"网络路由"部分
multipass shell <instance>可行但实例无法连接网络
- 看"DNS"部分
实例间的其他IP无法访问
- 看"ARP"部分

普通网络问题

无法决定IP地址一般意味着一些网络配置的不兼容, 或者是来自防火墙或VPN的干扰.

问题处理(拓展部分)

防火墙
1. 防火墙是否启用着?
2. 如果开着就不要"阻止所有入站连接"
  - 阻止所有入站连接不会让DHCP服务器本地化运行, 就可以给实例一个IP.
  - 然而阻止所有入站连接到multipassd是可以的.
VPN
Little Snitch - 默认就好, 应该允许mDNSResponder和bootpd连接到BPF
如果你在下载图片有问题, 且/或在尝试multipass launch -vvv的时候出现未知错误(Unknown error), Little Snitch可能会干扰了multipassd的网络连接(参见#1169)
网络共享 - 一般不会冲突
bootpd DHCP服务器是否活跃?(sudo lsof -iUDP:67 -n -P应该有提到bootpd)
- 运行sudo launchctl load -w /System/Library/LaunchDaemons/bootps.plist来启动

网络路由问题

可以试试

sudo route -nv add -net 192.168.64.0/24 -interface bridge100

如果产生了"文件已存在"错误, 可以删除文件重试?

sudo route -nv delete -net 192.168.64.0/24
sudo route -nv add -net 192.168.64.0/24 -interface bridge100

也许-static路由有用?
如果使用"Cisco AnyConnect" - 可试试"OpenConnect"(brew install openconnect)替代, 因其对路由造成的混乱比较少(但你的公司系统管理员账号/政策可能不允许/不授权这些).

它监控路由表所以可能会不允许任何自定义行为. 这有一个非常黑客方式的替代方案

看你的VPN软件是否提供一个"分割连接"的选项 - 一个VPN系统管理员账号会指定一个不通过VPN的IP地址范围.

Cisco如此做
Pulse Secure / Jupiter Junos Pulse这么做

VPN冲突的潜在替代方案

在/etc/pf.conf文件的nat ...行(如果有, 没有就在末尾)之后, 添加这行:

nat on utun1 from bridge100:network to any -> (utun1)

然后运行$ sudo pfctl -f /etct/pf.conf重启PF

可能的其他选项 - 给Multipass配置不同的子网?

编辑/Library/Preferences/SystemConfiguration/com.apple.vmnet.plist, 修改“Shared_Net_Address”的值为除了192.168.64.1 -之外的值.

如果编辑了plist文件并且处于192.168的范围内就可行, 因为Multipass会对此硬编码

请注意
如果你改变了子网然后启动实例, 那就会从新的子网产生一个IP.但是如果你试着改回来, 下一次实例启动后变更就会撤销. 这表明了dhcp服务器读取的/var/db/dhcpd_leases文件中最后的IP, 也因此决定了内网, 并更新Shared_Net_Address以匹配. 所以只有编辑/删除/var/db/dhcpd_leases才是真正撤销变更的唯一办法.

DNS问题

你能ping通IP地址吗?

$ ping 1.1.1.1
PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.
^C
--- 1.1.1.1 ping statistics ---
3 packets transmitted, 0 received, 100% packet loss, time 2030ms

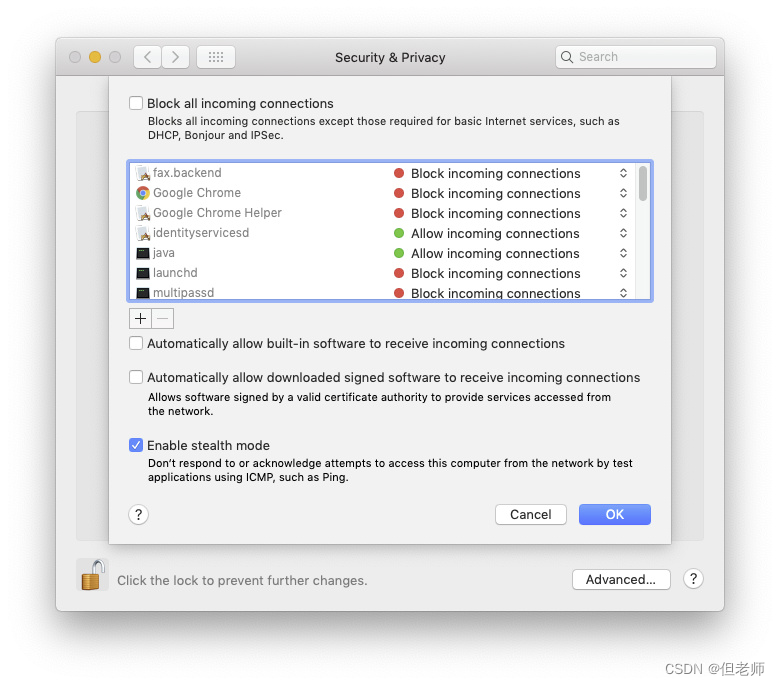

注意macOS的防火墙会阻止ping使用ICMP包, 也就是这次测试用到的. 请确保你只为了此次测试已经禁用了"系统偏好"->“安全与隐私”->“防火墙"中的"健康模式”.
在这里插入图片描述
如果你再试试:

multipass@x:~$ ping 1.1.1.1
PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.
64 bytes from 1.1.1.1: icmp_seq=1 ttl=53 time=7.02 ms
64 bytes from 1.1.1.1: icmp_seq=2 ttl=53 time=5.91 ms
64 bytes from 1.1.1.1: icmp_seq=3 ttl=53 time=5.12 ms
^C
--- 1.1.1.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2143ms
rtt min/avg/max/mdev = 5.124/6.020/7.022/0.781 ms

这意味着实例可以直接连接到网络, 但是DNS方案被断开了.
使用dig工具测试DNS方案会显示断开:

multipass@x:~$ dig google.ie
; <<>> DiG 9.10.3-P4-Ubuntu <<>> google.ie
;; global options: +cmd
;; connection timed out; no servers could be reached

但是如果如下显示, 那就是全部可行:

multipass@x:~$ dig google.ie
; <<>> DiG 9.10.3-P4-Ubuntu <<>> google.ie
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 48163
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;google.ie.   		 IN    A

;; ANSWER SECTION:
google.ie.   	 15    IN    A    74.125.193.94

;; Query time: 0 msec
;; SERVER: 192.168.64.1#53(192.168.64.1)
;; WHEN: Thu Aug 01 15:17:04 IST 2019
;; MSG SIZE  rcvd: 54

为了进一步测试, 试试提供一个显性的DNS服务器

multipass@x:~$ dig @1.1.1.1 google.ie
; <<>> DiG 9.10.3-P4-Ubuntu <<>> @1.1.1.1 google.ie
; (1 server found)
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 11472
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 1452
;; QUESTION SECTION:
;google.ie.   		 IN    A

;; ANSWER SECTION:
google.ie.   	 39    IN    A    74.125.193.94

;; Query time: 6 msec
;; SERVER: 1.1.1.1#53(1.1.1.1)
;; WHEN: Thu Aug 01 15:16:27 IST 2019
;; MSG SIZE  rcvd: 54

这意味着问题出在macOS的"网络共享"功能 - 因为某些原因它的内置DBS服务器断开了.

内置的DNS服务器应该是绑定到主机53端口的"mDNSResponder".

如果使用Lillter Snitch或者其他逐进程防火墙, 确保mDNSResponder能建立出站连接. MacOS的内置防火墙不应影响到它.

用以下命令检查一下主机上哪些绑定到那个端口:

$ sudo lsof -iTCP:53 -iUDP:53 -n -P
COMMAND   PID       	USER   FD   TYPE         	DEVICE SIZE/OFF NODE NAME
mDNSRespo 191 _mdnsresponder   17u  IPv4 0xa89d451b9ea11d87  	0t0  UDP *:53
mDNSRespo 191 _mdnsresponder   25u  IPv6 0xa89d451b9ea1203f  	0t0  UDP *:53
mDNSRespo 191 _mdnsresponder   50u  IPv4 0xa89d451b9ea8b8cf  	0t0  TCP *:53 (LISTEN)
mDNSRespo 191 _mdnsresponder   55u  IPv6 0xa89d451b9e2e200f  	0t0  TCP *:53 (LISTEN)

以上输出显示了实例正在运行时候的正确状态. 如果无实例在运行(并且系统偏好中的网络共享被禁用了), 这条命令就会返回空.

任何其他出现在输出中的命令意味着进程与网络共享冲突了, 因此断开了实例中的DNS.

可能的替代方案

配置实例中的NDS以使用外部网络DNS服务器. 在/etc/resolv.conf文件末尾手动加入这行就可以:

nameserver 1.1.1.1

"1.1.1.1"是CloudFlare提供的免费DNS服务, 但是你自己也可以用.

在第一次启动的时候使用设置/etc/resolv.conf以自定义云启动

ARP问题

macOS通过Multipass过滤器包桥接, 这样分配给VM的原始IP地址就被允许通过. 如果你添加了额外的地址(例如IP别名)到VM, 那么ARP广播会通过但ARP相应会被过滤掉.

这意味着依赖额外IP地址的应用, 例如microk8s下的metallb, 将会不可用.

macOS更新导致的问题

更新到MacOS12.4之后(然而这些也可能在更新到其他版本时发生), MacOS对防火墙做了更新. 如果在更新之后实例没有停止, 那很有可能实例的连接就会被MacOS防火墙阻止. 我们无法确切的知道防火墙的哪一更新导致的, 看来可能是苹果的bootpd停止依赖DHCP请求. 有几个步骤能盲目的解决这个问题(看这个问题的讨论或者其他可替代方案). 你可以先试试:

重启电脑
禁用, 然后重新启用网络共享和/或防火墙
在防火墙允许驱动(QEMU)和multipass的入站连接

Windows网络问题处理

架构

Windows上, Multipass使用本地的"Hyper-V"模拟器, 并伴随着一起创建"默认开关". 因此, 实例根据DHCP(IP地址)和DNS(域名名称方案)使用"网络共享".

已知问题

默认开关变得’啊!!!'

很不幸, 默认开关很诡异, Windows更新时常让它处于一个很奇怪的状态. 这些可能导致新实例启动失败, 现存实例启动超时.

这些断连状态在重启后依然存在. 一个已帮助过的解决办法是, 从默认开关和重启中移除网络共享:

PS> Get-HNSNetwork | ? Name -Like "Default Switch" | Remove-HNSNetwork
PS> Restart-Computer

Hyper-V会在下次启动时重新创建它.

过时的网络连接共享租约

另一个实例超时的原因可能是"过时的"IP地址被存储在特定的实例的`网络连接共享"主机文件中.

通过管理员权限, 编辑C:\WINDOWS\System32\drivers\etc\hosts.ics并看看词条是否有你的实例名称. 如果词条不止1个, 那就移除除了第一条之外的所有词条. 再次保存文件并重试.

杀毒/安全软件阻拦实例

杀毒软件和网络安全软件一般不必支持虚拟化. 如果你连接有问题, 暂时测试禁用这些软件看看能不能有好的结果. 这些软件案例有Symantec, ESET, Kaspersky, Malware Bytes.
