电源大师课笔记 1.8

最新推荐文章于 2023-02-14 16:50:49 发布
最新推荐文章于 2023-02-14 16:50:49 发布
阅读量258 收藏 2
点赞数
分类专栏： 电源大师课笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sinat_42513925/article/details/107067266
版权

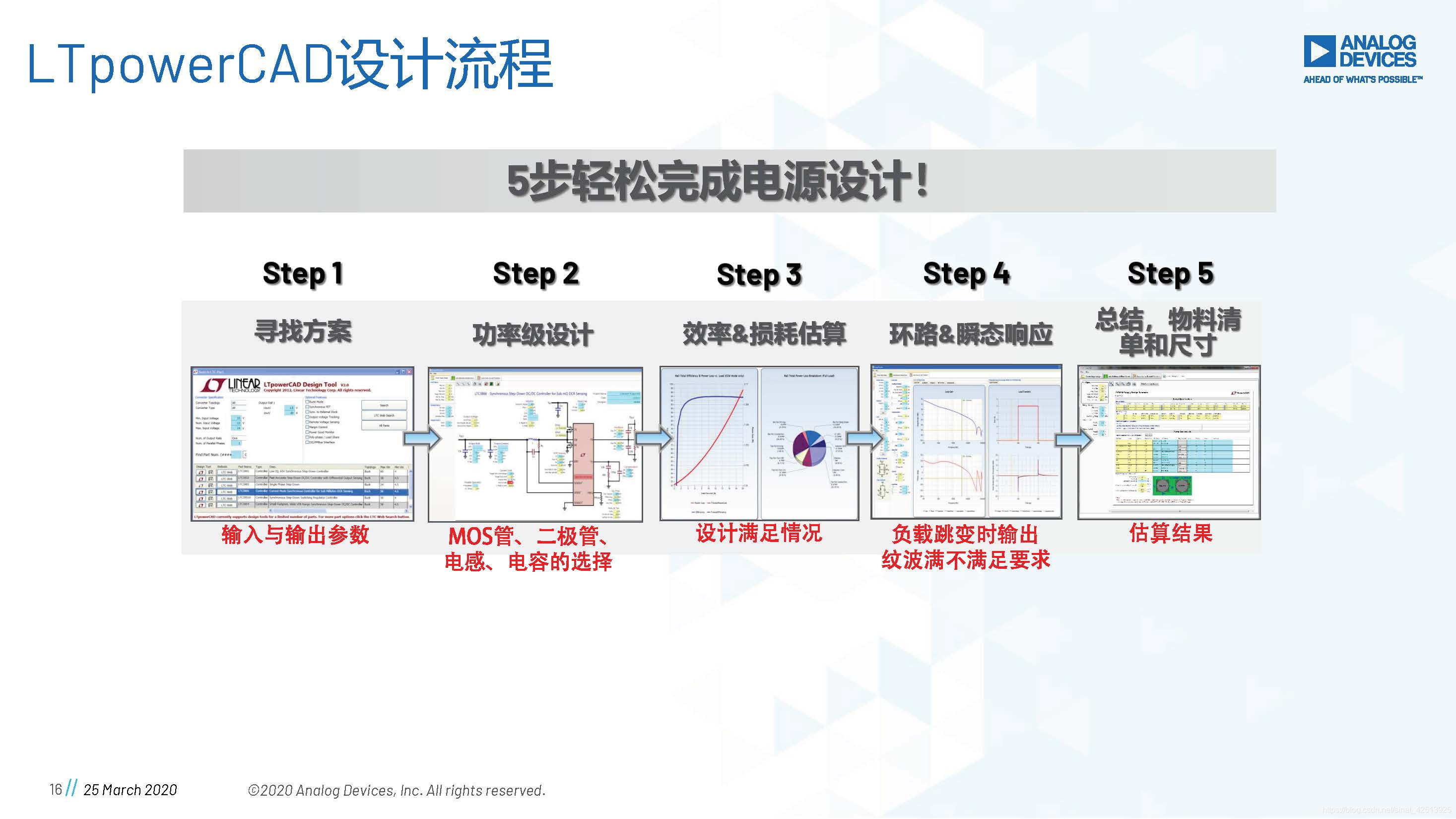

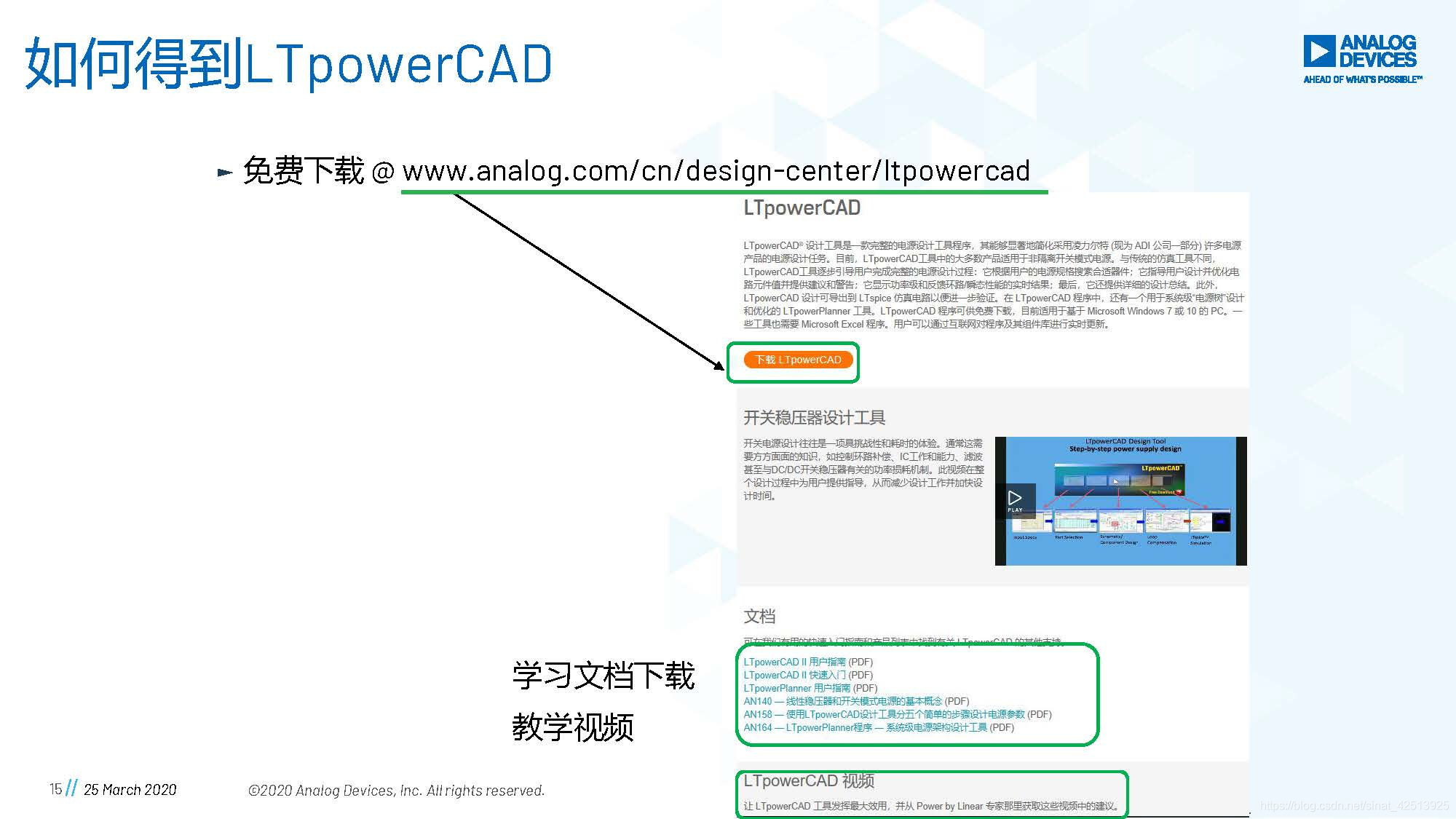

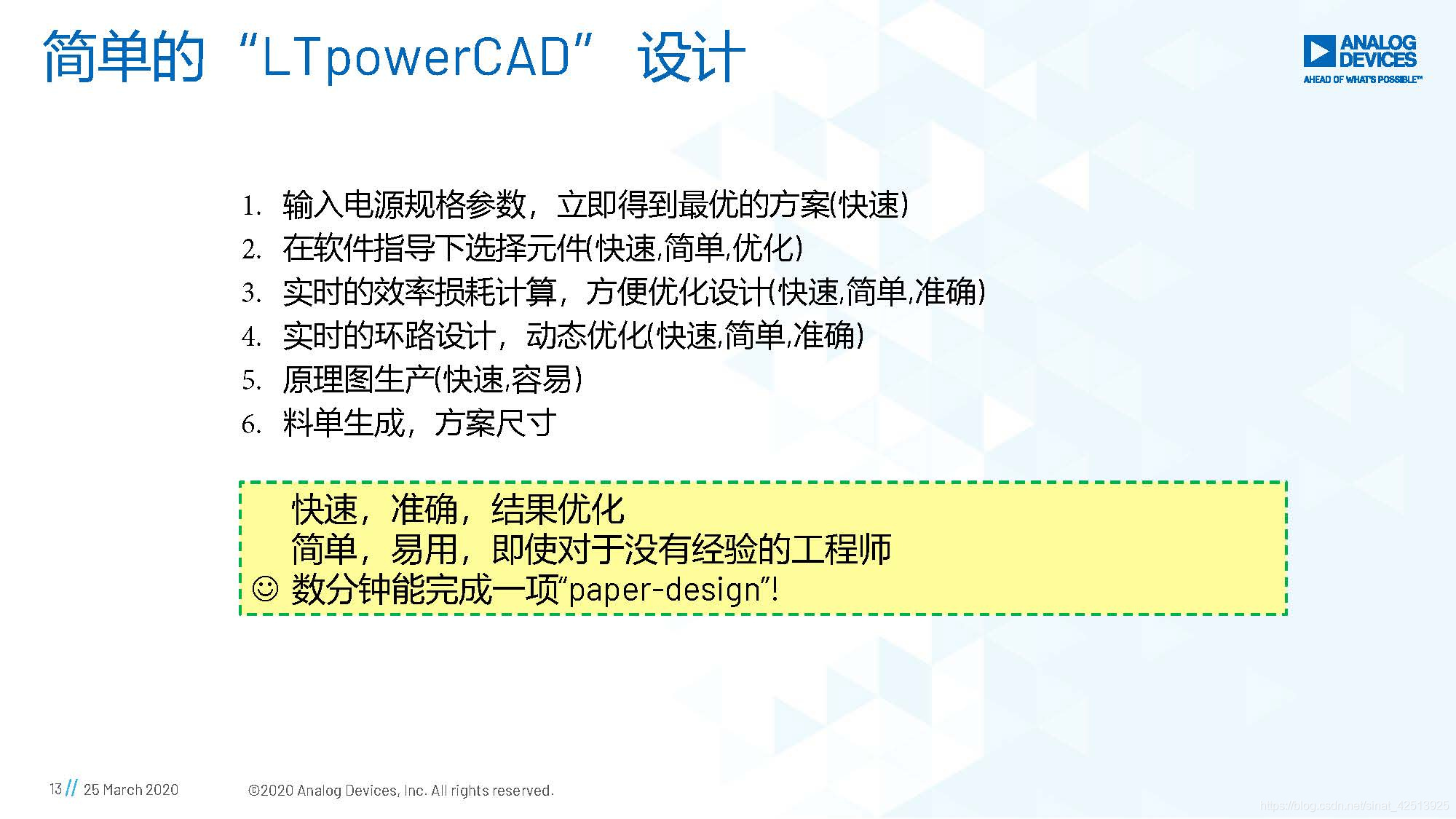

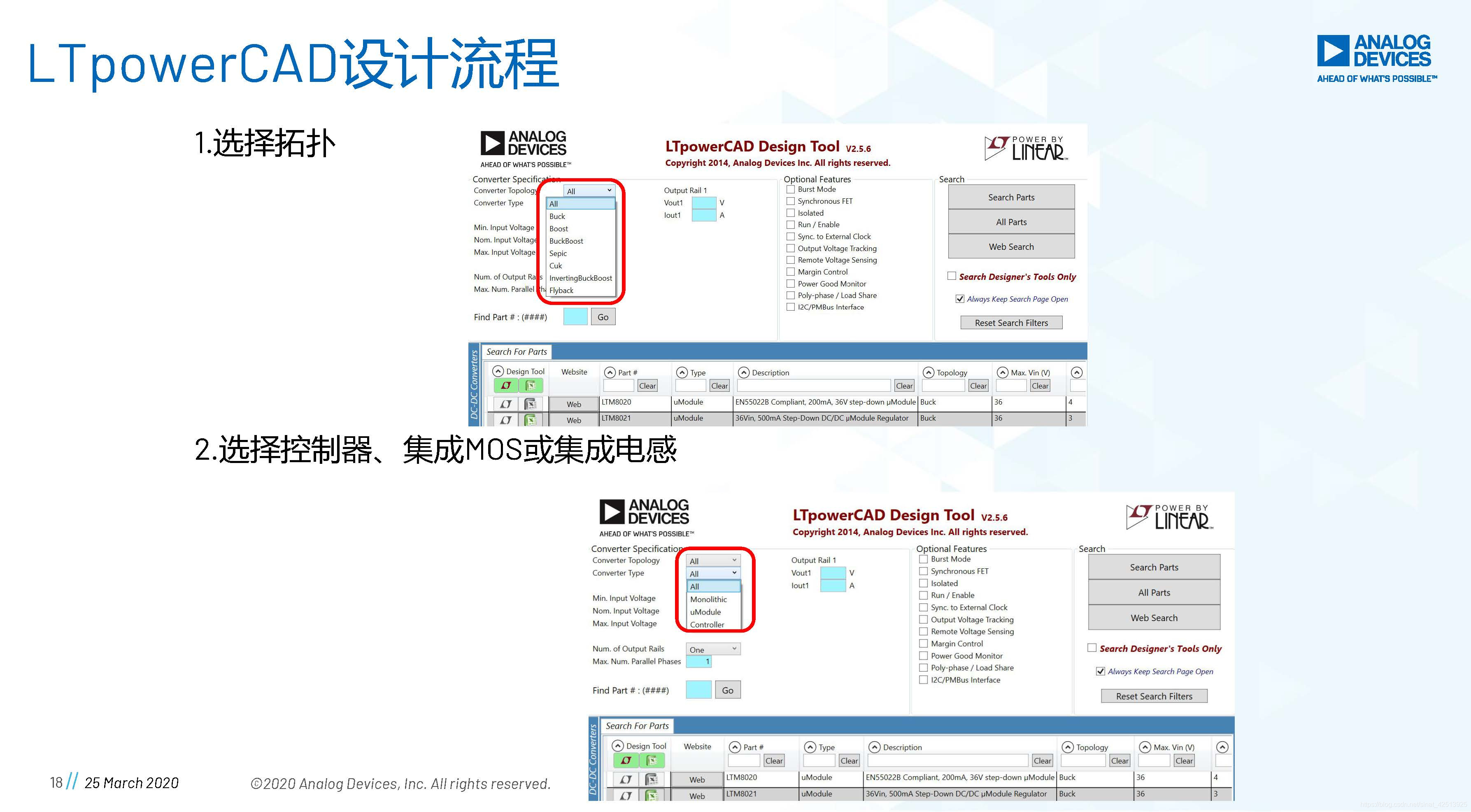

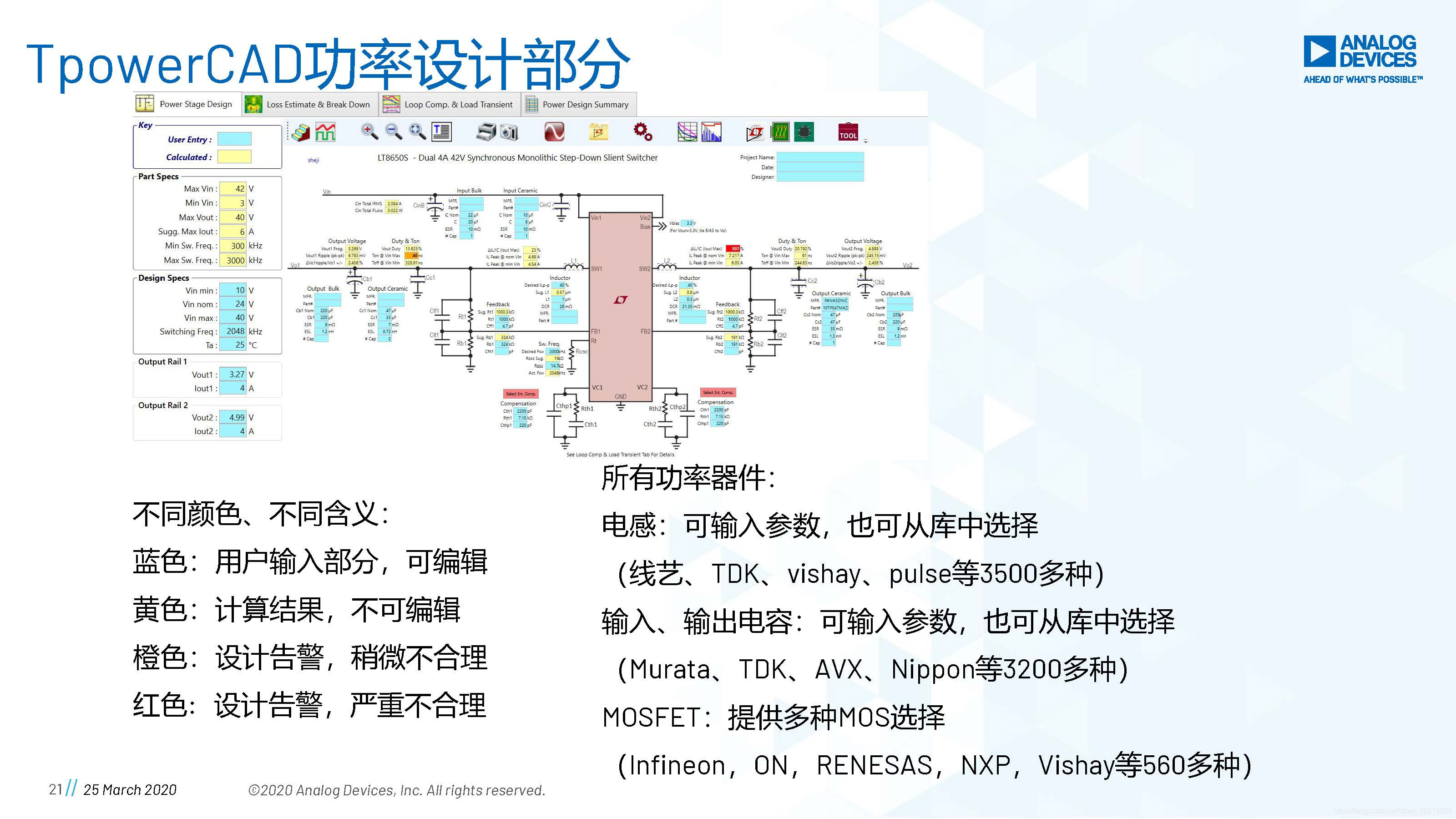

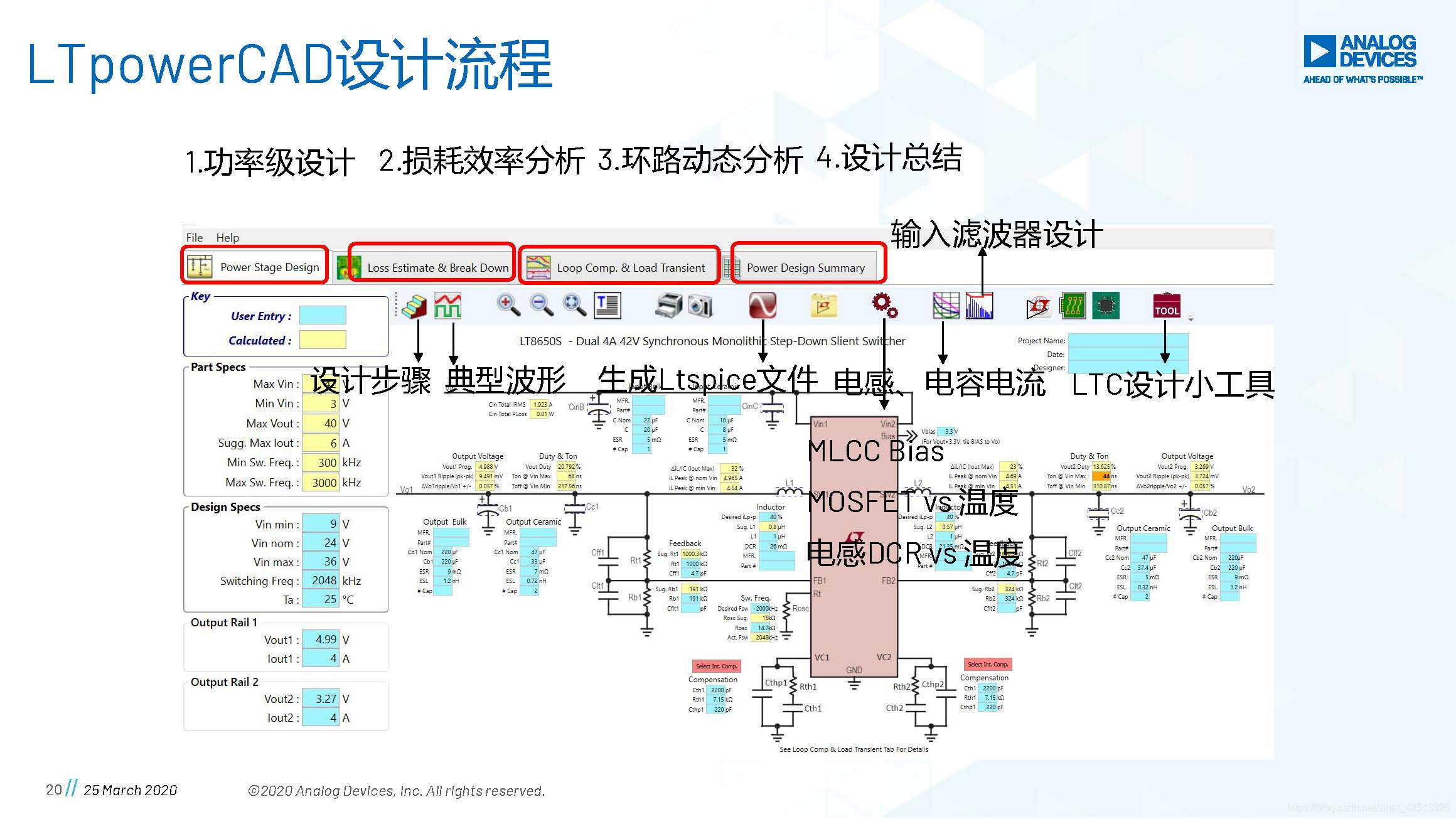

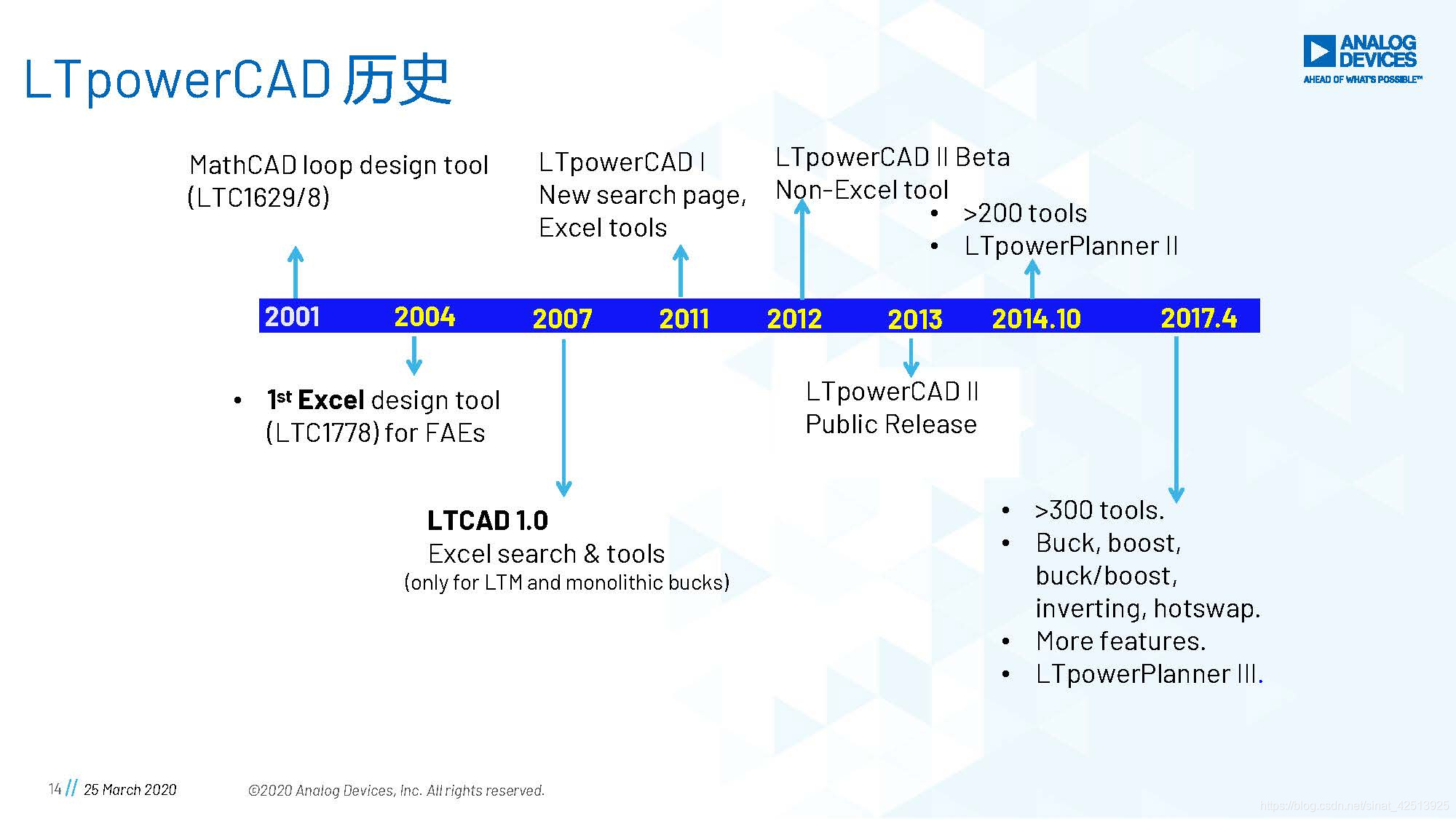

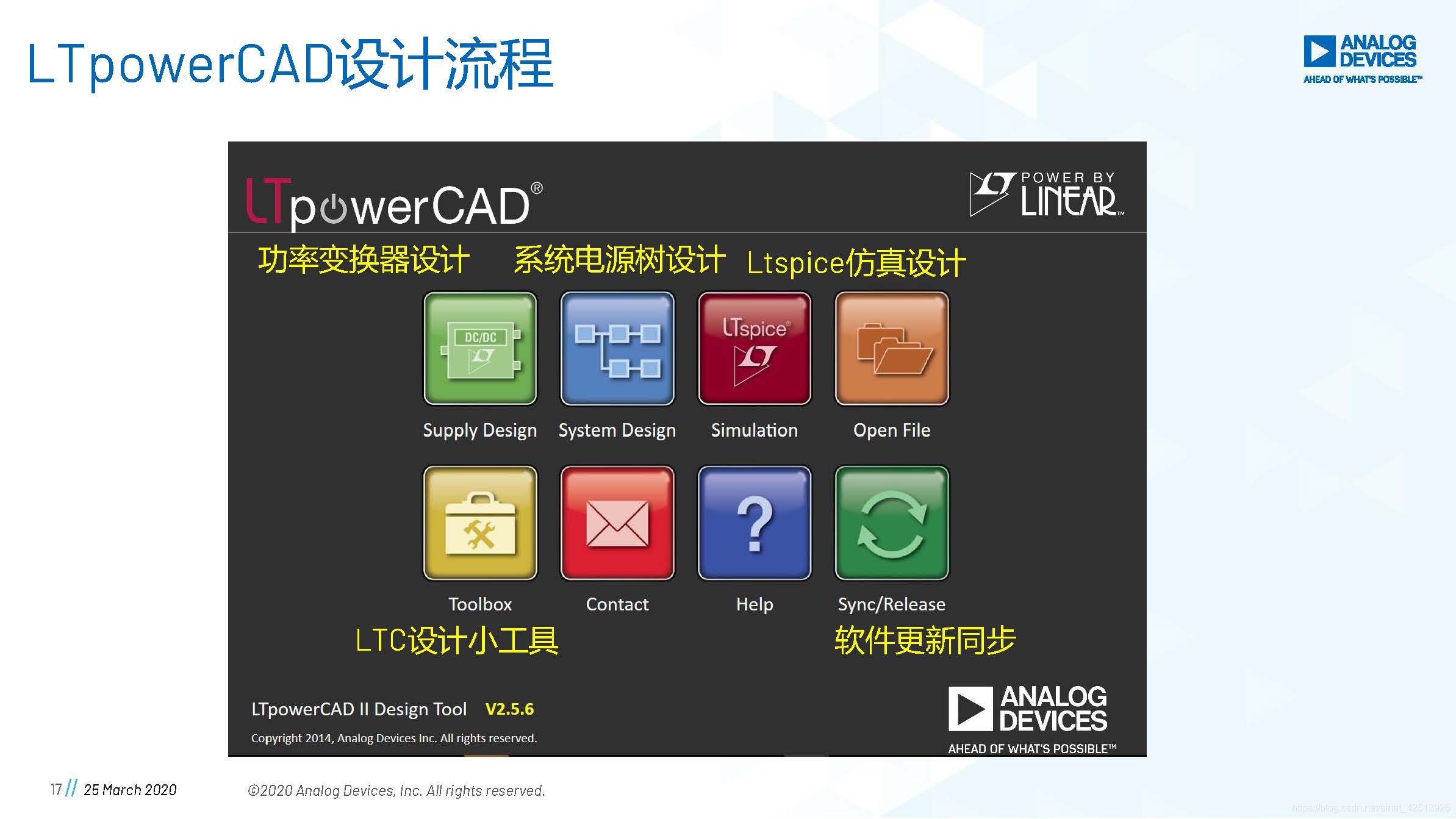

电源规划工具PowerCAD的使用

墨迹默济
关注
