蓝牙开发板青风NRF52840上手第一步避坑

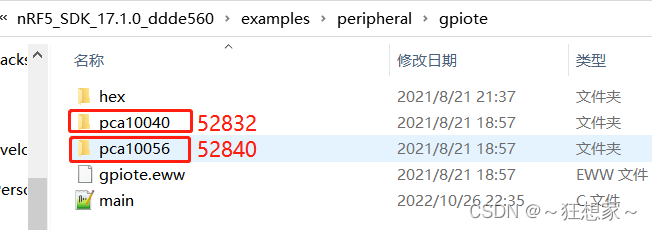

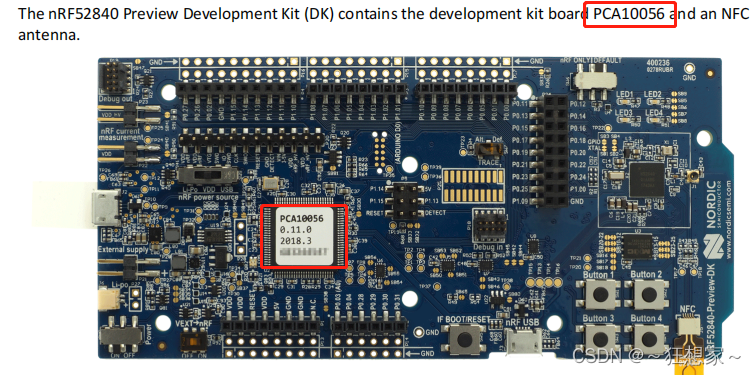

最近买了一块蓝牙开发板青风nrf52840，上手第一步就是想要烧录一下官方的外设例程，选择一个外设例程，以DeviceDownload\nRF5_SDK_17.1.0_ddde560\nRF5_SDK_17.1.0_ddde560\examples\peripheral\gpiote\pca10056\blank\arm5_no_packs为例，gpiote路径下有两个工程，要选择pca10056，这个是52840的。


另外，例程中所使用的CMSIS包版本是5.6.0，NRT的pack包版本是DeviceFamilyPack.8.40.3，可以先去keil和nordic的官网下载。

下载过程中出现了以下几个问题：

错误1：the connected probe appears to be a jlink clone

jlink下载的时候有如上提示，是因为keil自带的版本比较高，识别出来jlink是盗版的。
解决办法：安装低版本jlink驱动后替换keil MDK的驱动。比如我原来keil的是V7.80,现在替换为V6.40就没有问题：

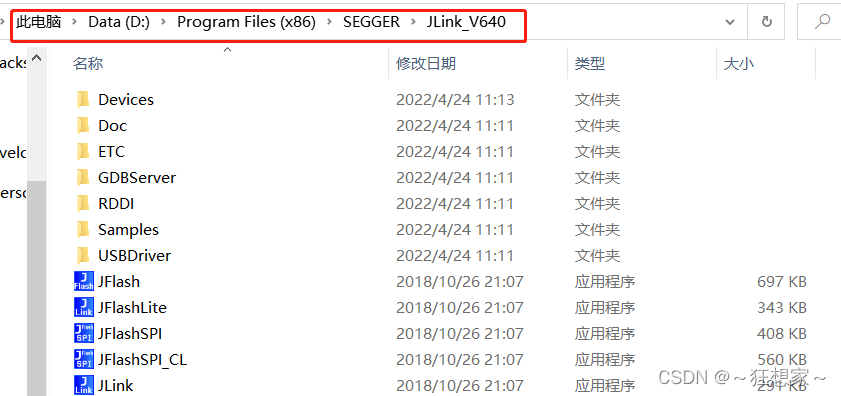

jlink安装路径：

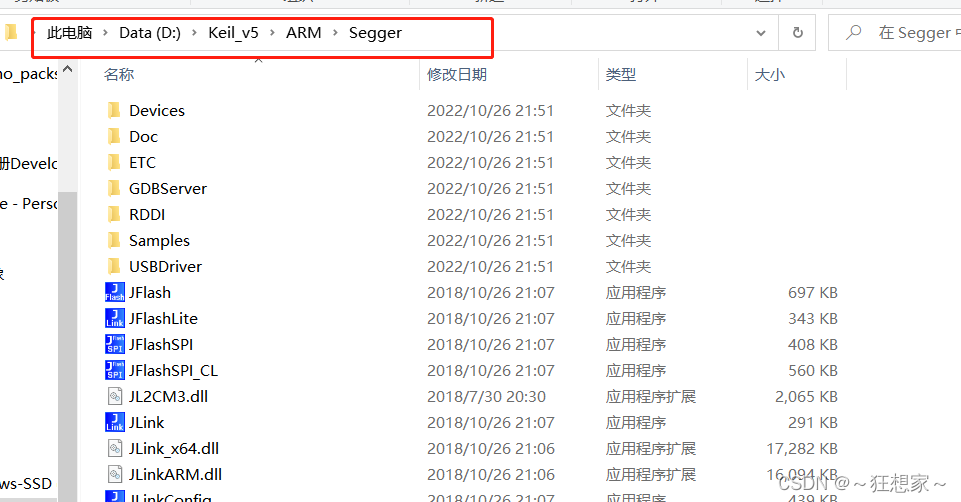

keil MDK的jlink路径：

替换方式：删除keil MDK的D:\Keil_v5\ARM\Segger路径下的除JL2CM3.dll文件外所有内容，把D:\Program Files (x86)\SEGGER\JLink_V640路径下所有内容复制过来。

错误2：Error: Flash Download failed - “Cortex-M4”

板子上电后，里面可能有代码，上电后板子的LED1会闪烁，但是直接使用keil下载的话提示上述错误，降低下载速度也不行。可能原因：之前代码烧录有问题导致芯片被锁。

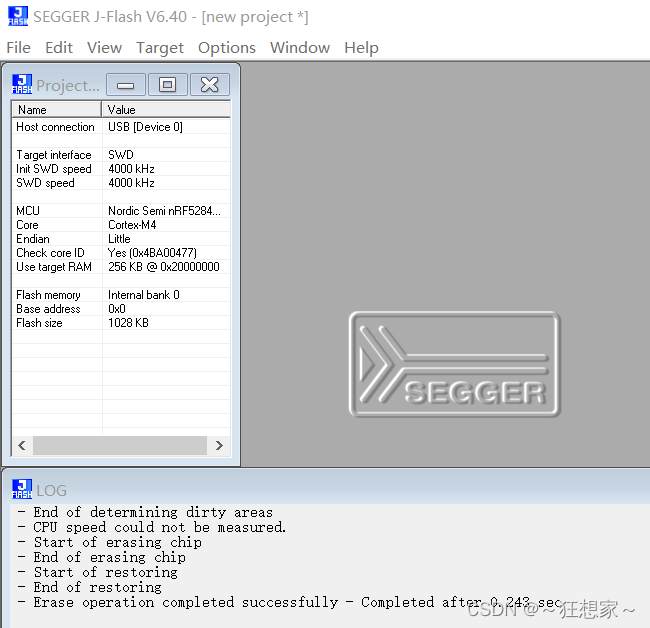

解决办法：使用j-flash擦除芯片后再用keil烧录
Target–>Connect，连接成功后按F4(Erase Chip)全片擦除。

错误3：No Algorithm found for: 12000000H - 12000AB3H

下载时出现上述提示，是因为Flash或者RAM设置不正确。

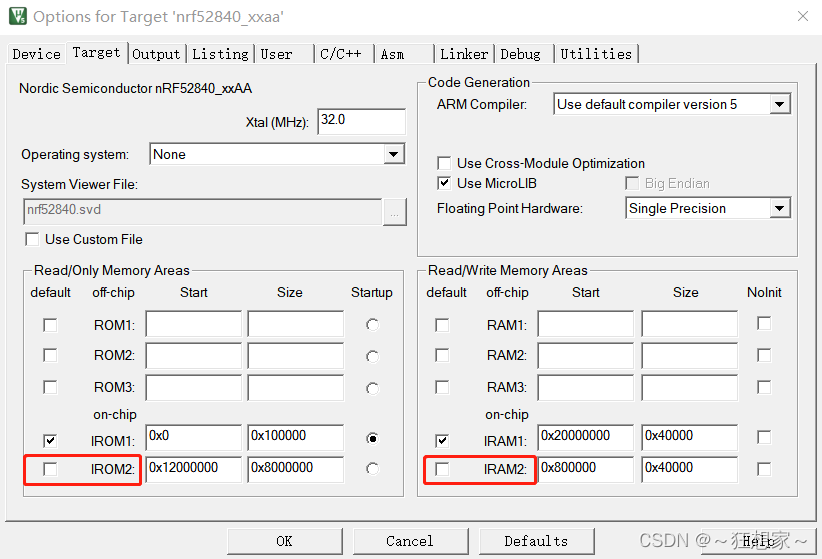

解决方法：打开魔术棒，在Target下取消勾选IROM2,之后再编译下载。

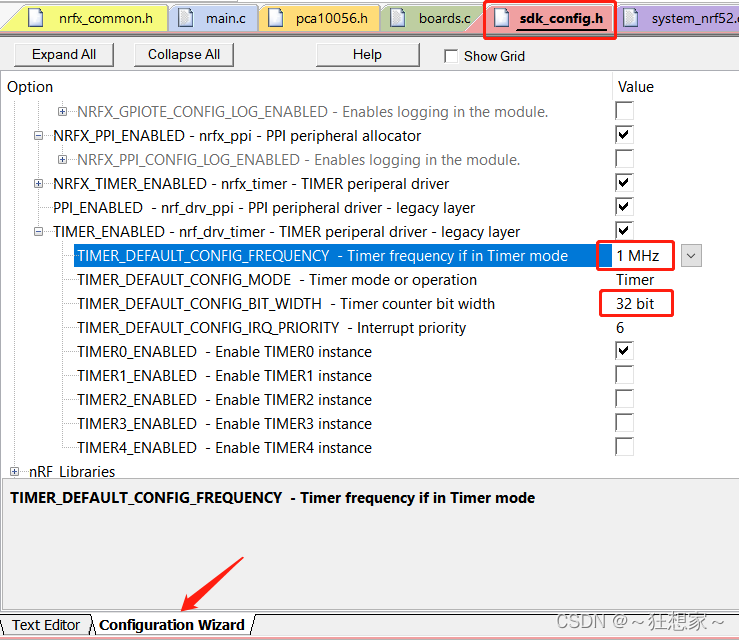

之后就可以下载程序了，例程下进去之后LED1闪烁比较快，可以对例程简单修改一下，实现LED1s翻转一次。首先是timer的时钟频率问题，打开sdk_config.h，修改频率为1MHz(方便计算)，修改位宽为32位或者24位，因为1MHz的话，1s一次计数值需要为1M（0xF4240），例程默认的是16位。

之后再main.c中把nrf_drv_timer_extended_compare函数的第三个参数改为1000 * 1000UL。这个MCU不像是ST的会有重装载值寄存器和比较寄存器，而是只有比较寄存器，所以第三个参数设置的就是比较寄存器值。程序下载之后LED1状态会1s翻转一次。

nrf_drv_timer_extended_compare(&timer, (nrf_timer_cc_channel_t)0, 1000 * 1000UL, NRF_TIMER_SHORT_COMPARE0_CLEAR_MASK, false);
