很多小伙伴经常有这样的苦恼:
▶ 领导或客户发来了一份CAD图纸,自己的电脑上没有安装CAD软件无法打开,特别着急。想安装AutoCAD软件吧,一看安装包就有好几个G大小,安装过程又非常繁琐。而自己平时就是看看图纸,并不会去用到AutoCAD中的许多功能,就不想安装它;
▶ 或者自己的电脑配置不太高,电脑只安装了低版本的AutoCAD,不想安装臃肿的高版本AutoCAD,电脑也带不动。领导或客户发来的CAD图纸是高版本的图纸,自己电脑上的CAD软件无法打开,需要转换成低版本的图纸文件才行;
▶ 或者您平时的工作经常是打印大量的图纸,一张一张的打图,特别希望能有一个批量打印图纸的工具,解放自己;
▶ 又或者您经常需要将CAD图纸转换成PDF文件或图片文件,发给相关部门或人员,一个一个图纸转换实在是太累了!
如果您正为这些事发愁,QkCAD软件将是您最好的选择,本软件可以打开各种版本的CAD图纸文件,可以浏览、打印、另存格式,还可以批量转换版本、批量打印、批量转PDF、批量转图片。让您从繁琐的工作中彻底解放出来。最重要的是,本软件完全免费!
1. 下载压缩包

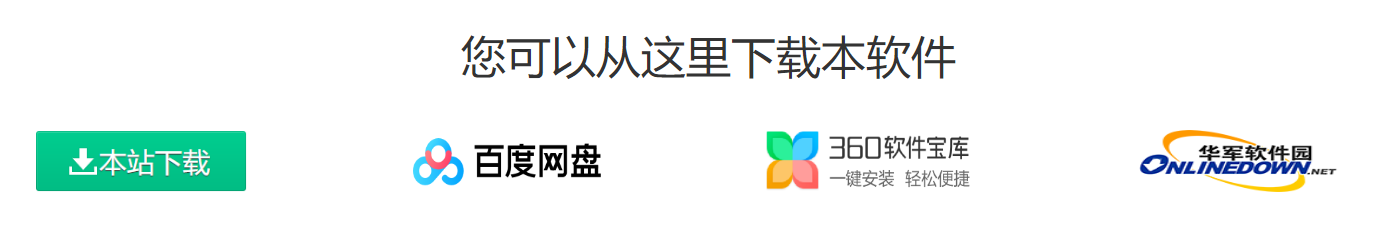

下载本软件可以到网站http://www.qkcad.cn/index.html#download中的下载链接去下载。

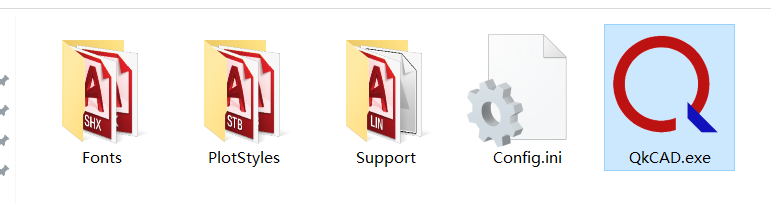

软件下载完成后,解压完点击QkCAD.exe即可运行。

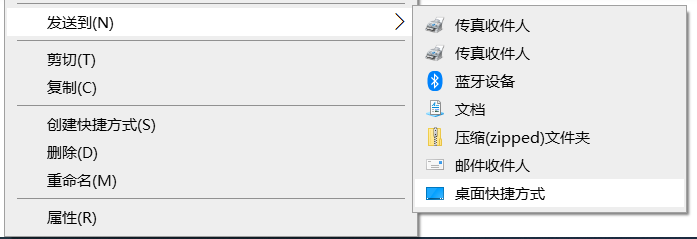

为方便使用,可以在QkCAD.exe文件上点击右键,选择“发送到、桌面快捷方式”,将本软件在桌面上创建一个快捷方式。
一旦创建完桌面快捷方式,以后再想使用本软件时双击桌面图标即可。
2. 打开并浏览Dwg图形文件

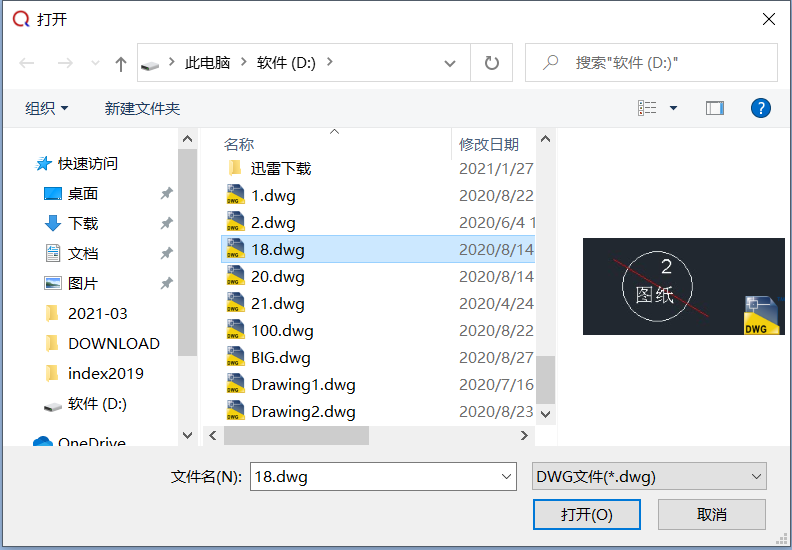

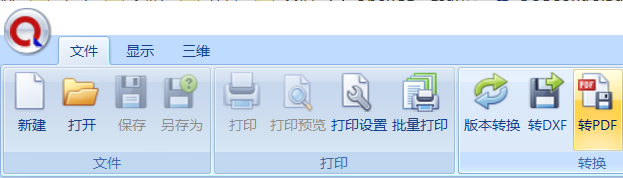

软件打开后点击“打开”按钮,会弹出一个打开文件对话框,在这里选择要打开的Dwg图形文件即可打开它。
或者在要打开的Dwg图形文件上按鼠标右键,在弹出的打开方式菜单中选择QkCAD。

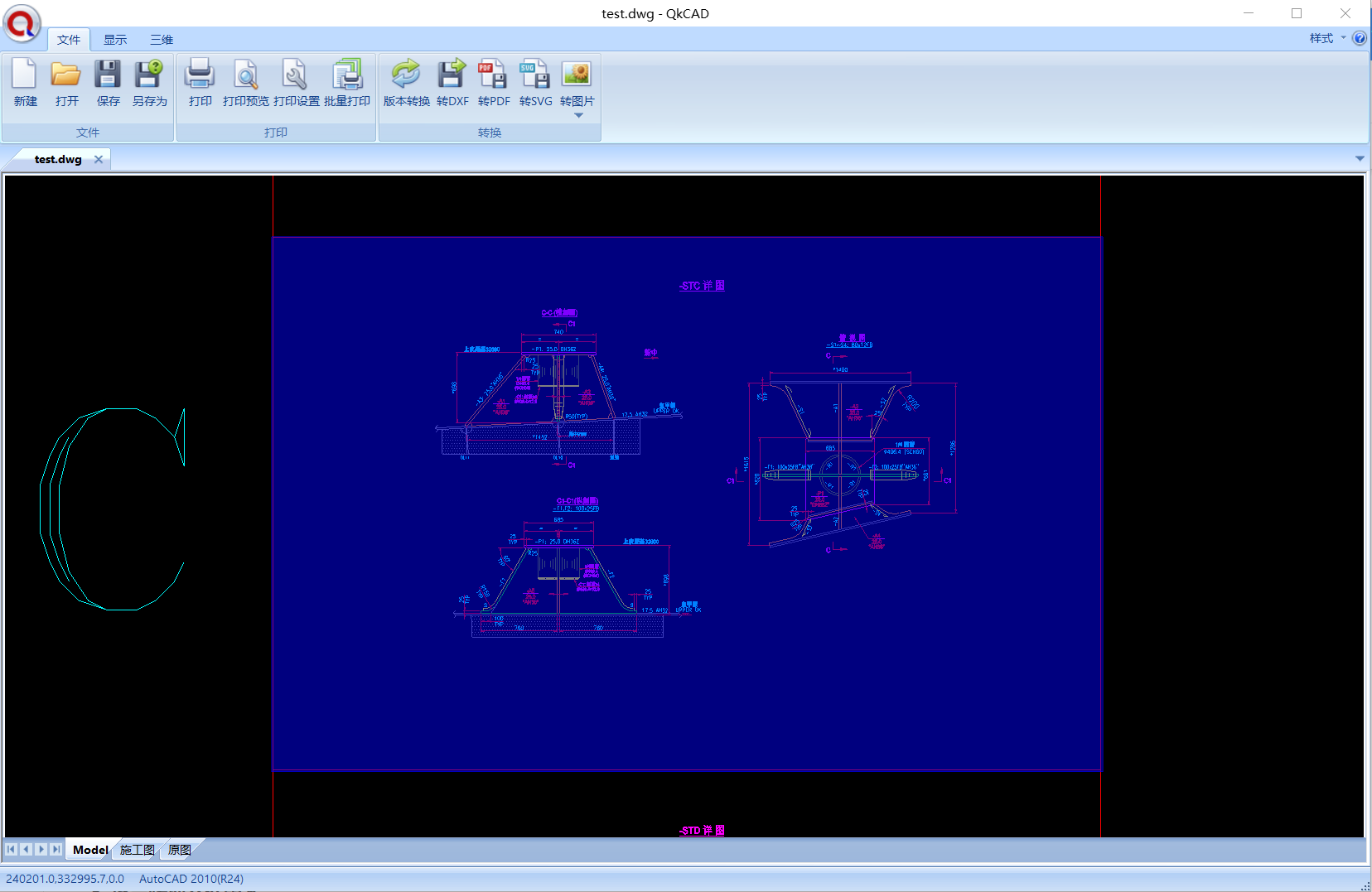

打开文件以后,浏览图形的操作如下:
按住鼠标滚轮再移动鼠标可以平移图形
前后滚动鼠标滚轮可以放大缩小图形
点住鼠标左键拖动出一个窗口,可以将框选的图形放大充满窗口

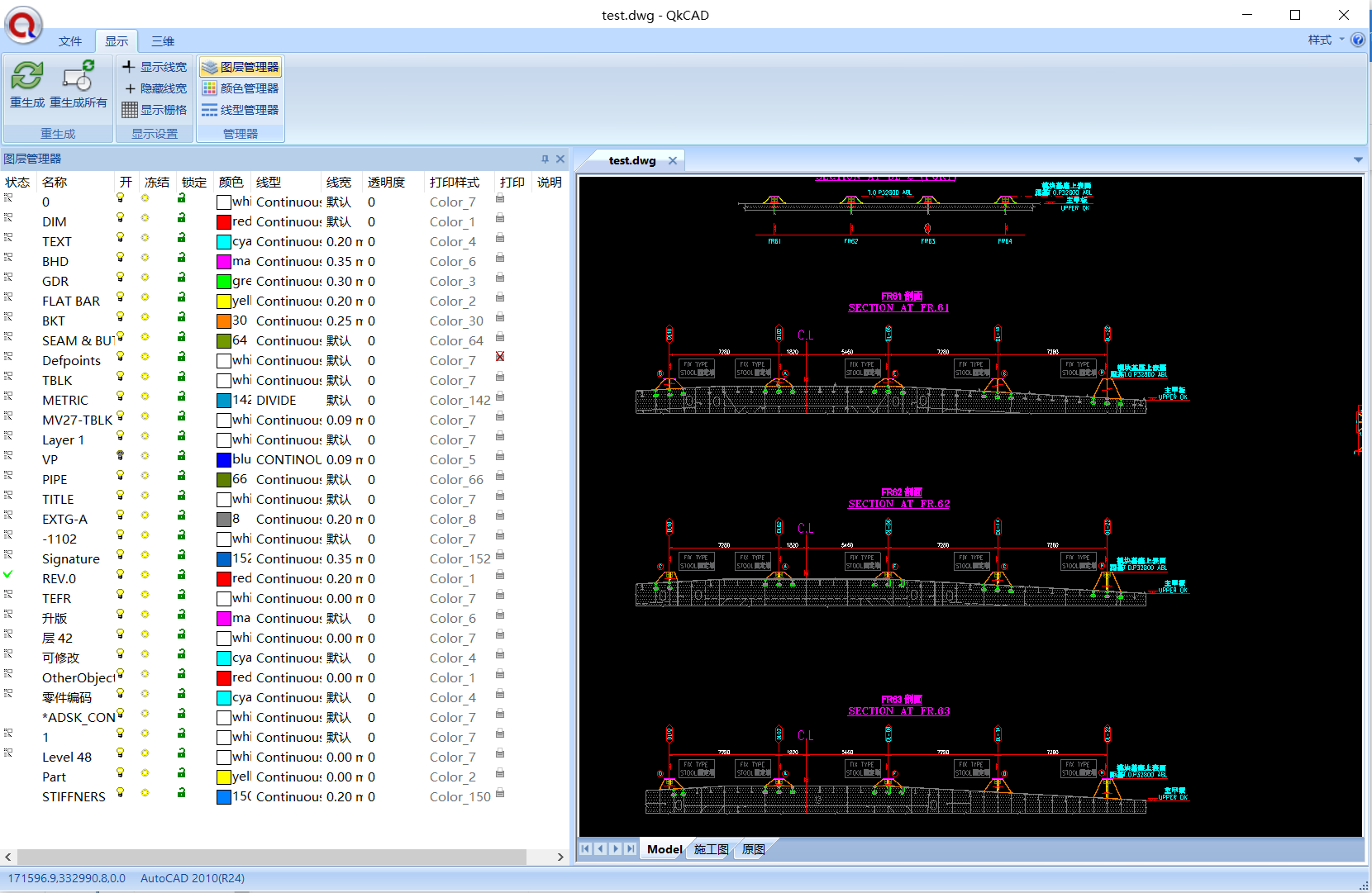

点击“显示”页的“图层管理器“按钮可以显示图层管理器,在图层列表里可以关闭某个图层,此时图面里所有属于此图层的图形都会被隐藏。还可以修改图层的颜色或者线型、线宽属性,此时图面里所有属于此图层的图形,如果这些图形的颜色或线型、线宽属性是“随层”的,那么这些图形的这些属性都会随刚才的修改而改变。特别方便。
3. 打开并浏览Dxf图形文件

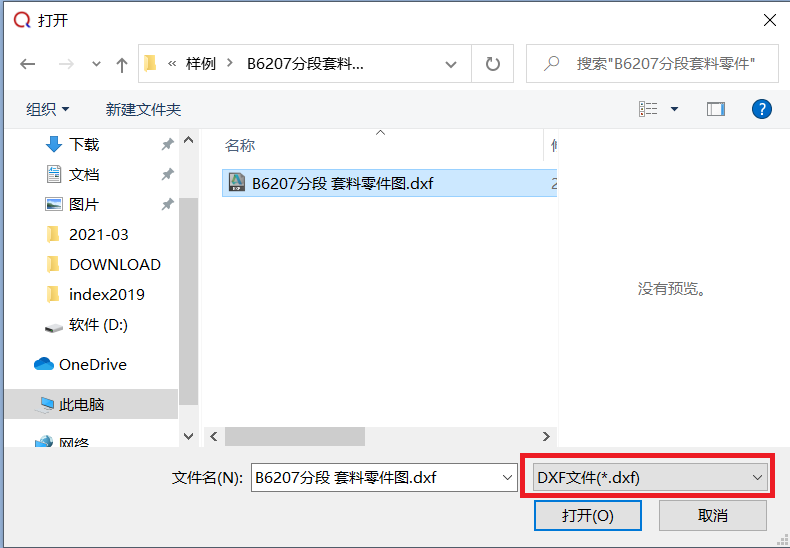

与第3项相似,在弹出的打开文件对话框右下角的文件类型处选择“DXF文件(*.dxf)”,这时文件列表里会筛选出Dxf文件,在这里选择要打开的Dxf图形文件即可打开它,打开之后就可以像查看Dwg图形一样查看Dxf图形了。
4. 打印、打印预览单个文件

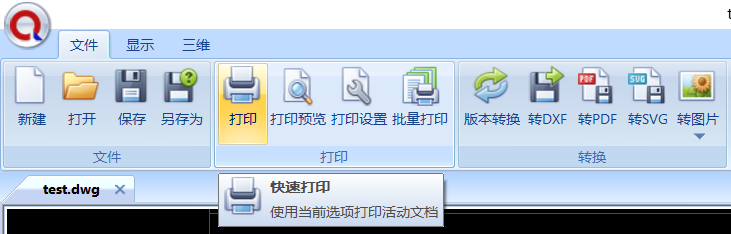

要打印请点击“打印”按钮,要想预览打印效果,请点击“打印预览”按钮。
在弹出的对话框中选择好打印参数,
简要说明:
打印机:在下拉列表里选择打印机即可
打印样式表:一般打印彩色选acad.ctb,打印黑白选monochrome.ctb
打印纸张:选择纸张大小
打印范围:可以选显示、布局、窗口三种,如果想将当前显示状态打印出来则选“显示”;如果想打印图纸里的某一部分,则选择“窗口”,此时再点击旁边的“

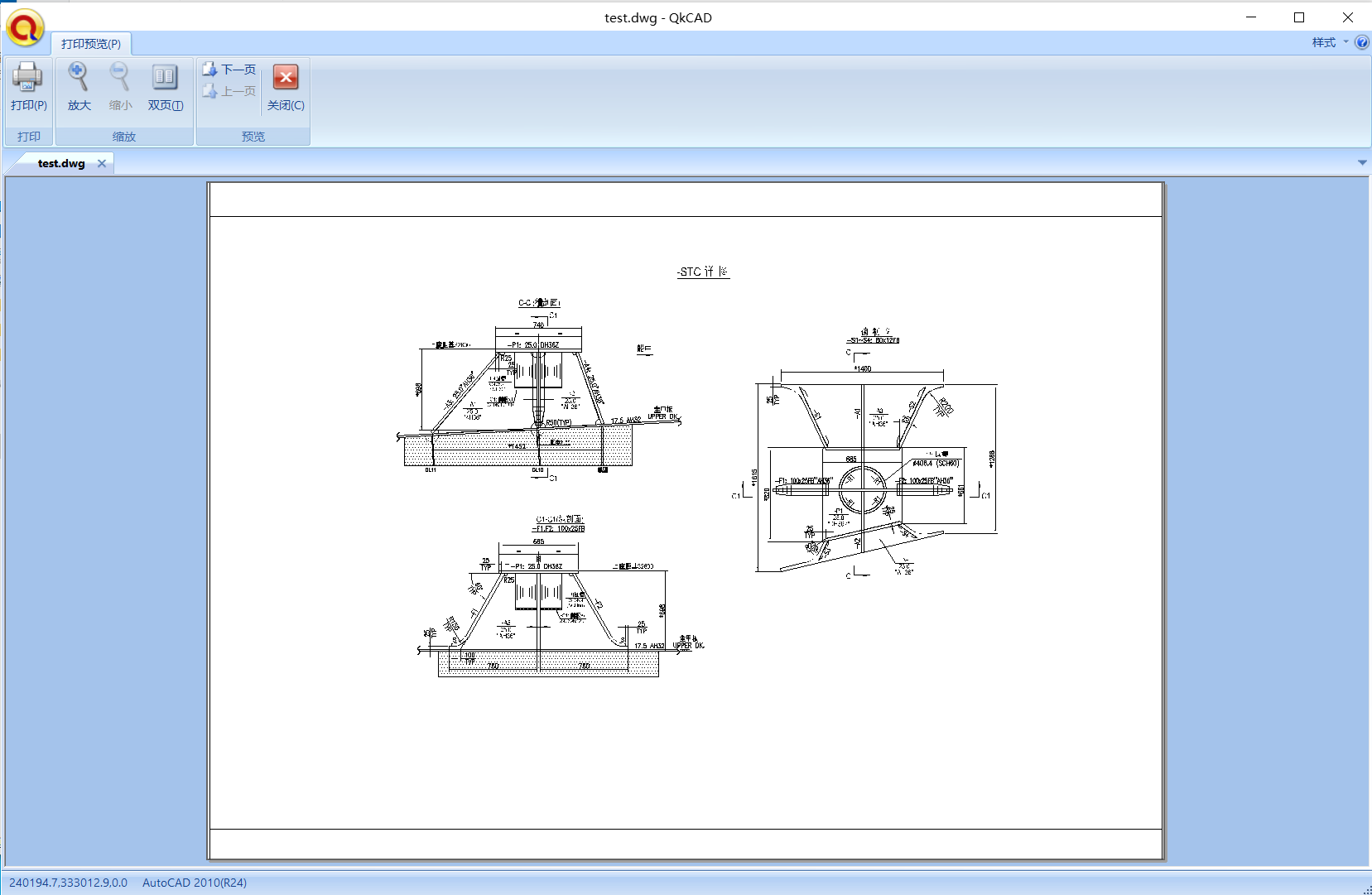

如下图所示,选择范围后进行预览是这样的效果,此处打印样式表选择的是monochrome.ctb。
如果打印的横竖反了,那么可以选择旋转一个角度试试。
5. 批量打印

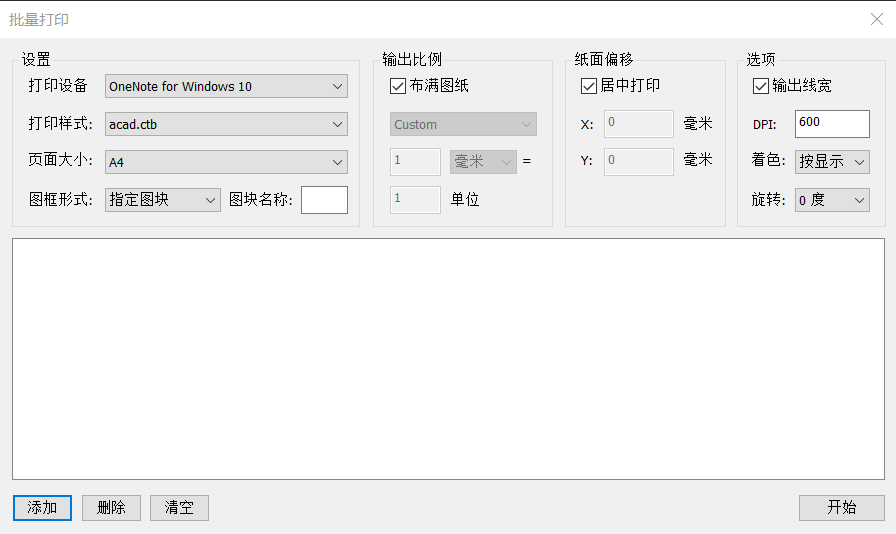

批量打印可以一次选择多张图纸,每张图纸按指定的图框形式选择页面,将所有图框内的内容打印出来。
图框形式现在有两种:筛选指定图块或者筛选指定图层的多段线。
▶ 当指定图块时,后面编辑框可以输入图块筛选条件;
▶ 当指定多段线时,后面编辑框可以输入图层筛选条件。
批量时同样可以指定打印机、打印纸张、打印样式等参数。
6. 转换单个文件版本

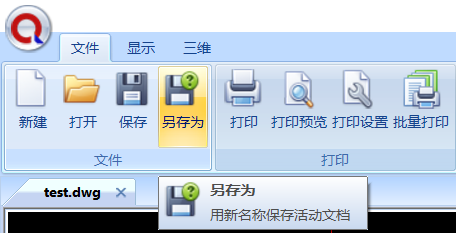

要转换单个文件的版本,可以先打开要转换的文件,然后点击“另存为”按钮,在弹出的对话框中选择目标文件格式,保存即可。
7. 批量转换文件版本或格式

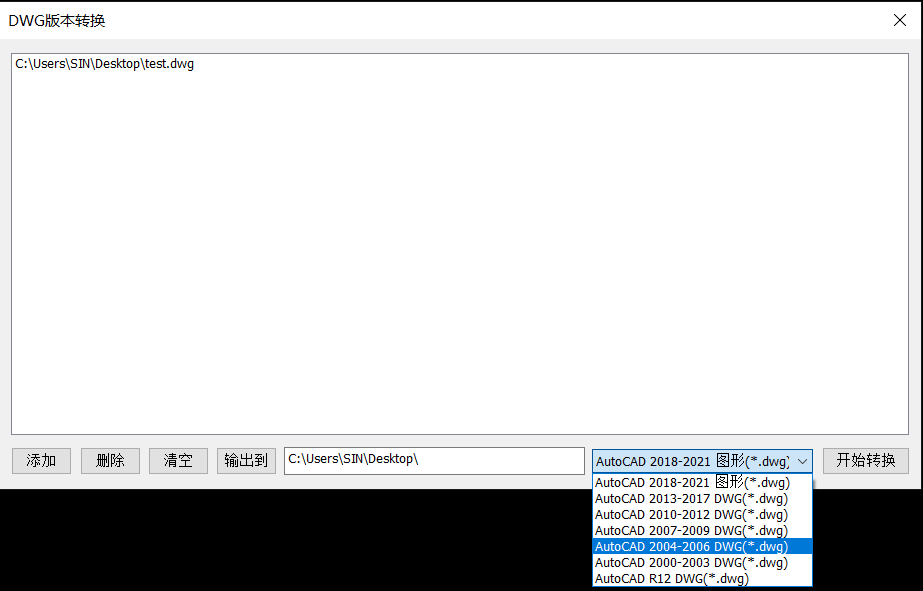

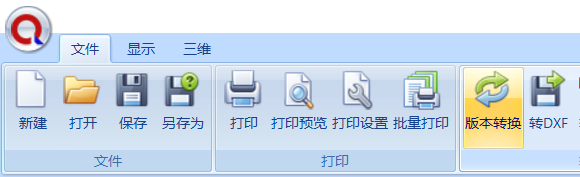

“版本转换”功能可以一次转换多个文件的版本。
在弹出的对话框中,先点击“添加按钮”,将要转换版本的文件添加到文件列表中,添加文件时可以多选(按住SHIFT连续选择、按住CTRL可以间断选择)。再指定输出路径,点击“开始转换”按钮,等待转换完成。

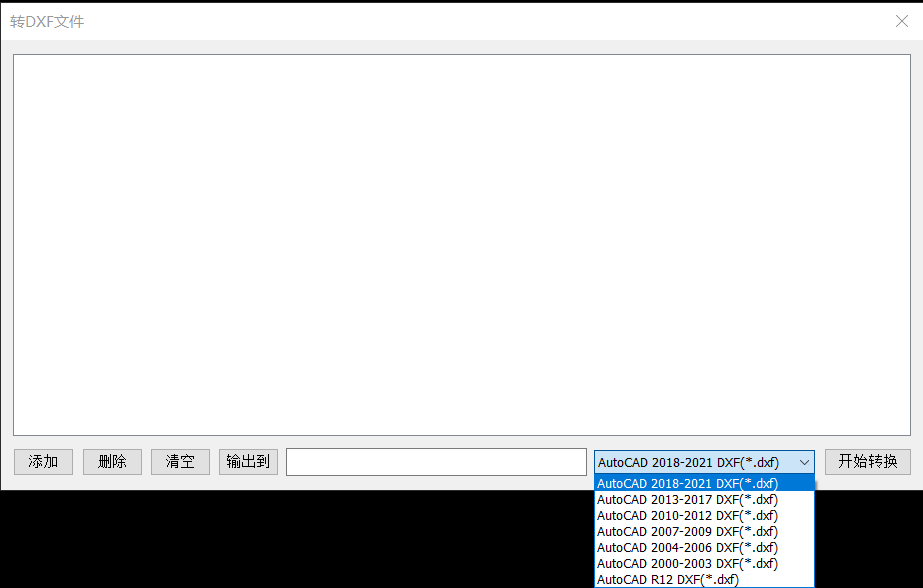

“转DXF”功能可以一次将多个Dwg文件转换为Dxf文件。
此功能转换对话框和和“版本转换”功能对话框类似。
8. 批量转换成PDF

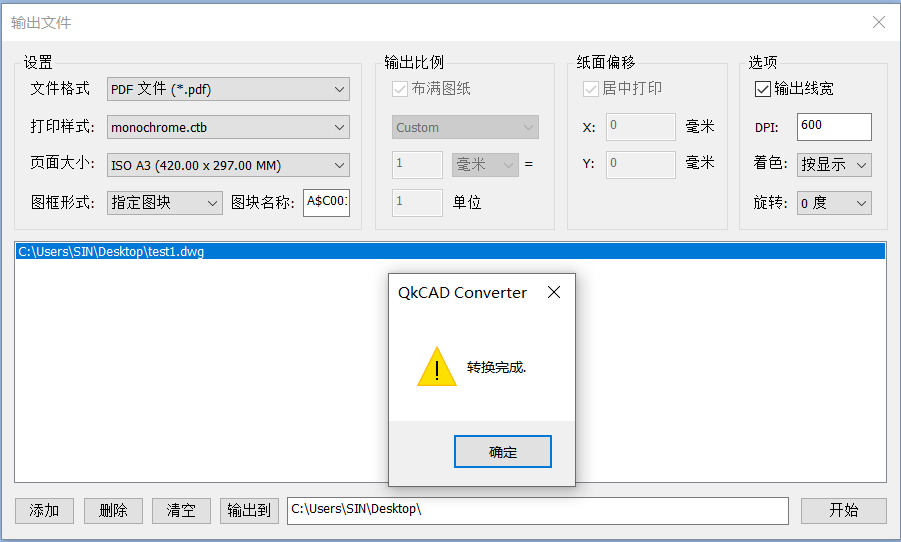

“转PDF”功能可以一次把多个文件转换为PDF,根据图框类型,将图框内部的内容转换为PDF。
与批量打印类似,在弹出的对话框中,也可以选择打印样式、打印纸张、打印比例等参数,图框类型也可以根据指定图块或者多段线筛选图框。

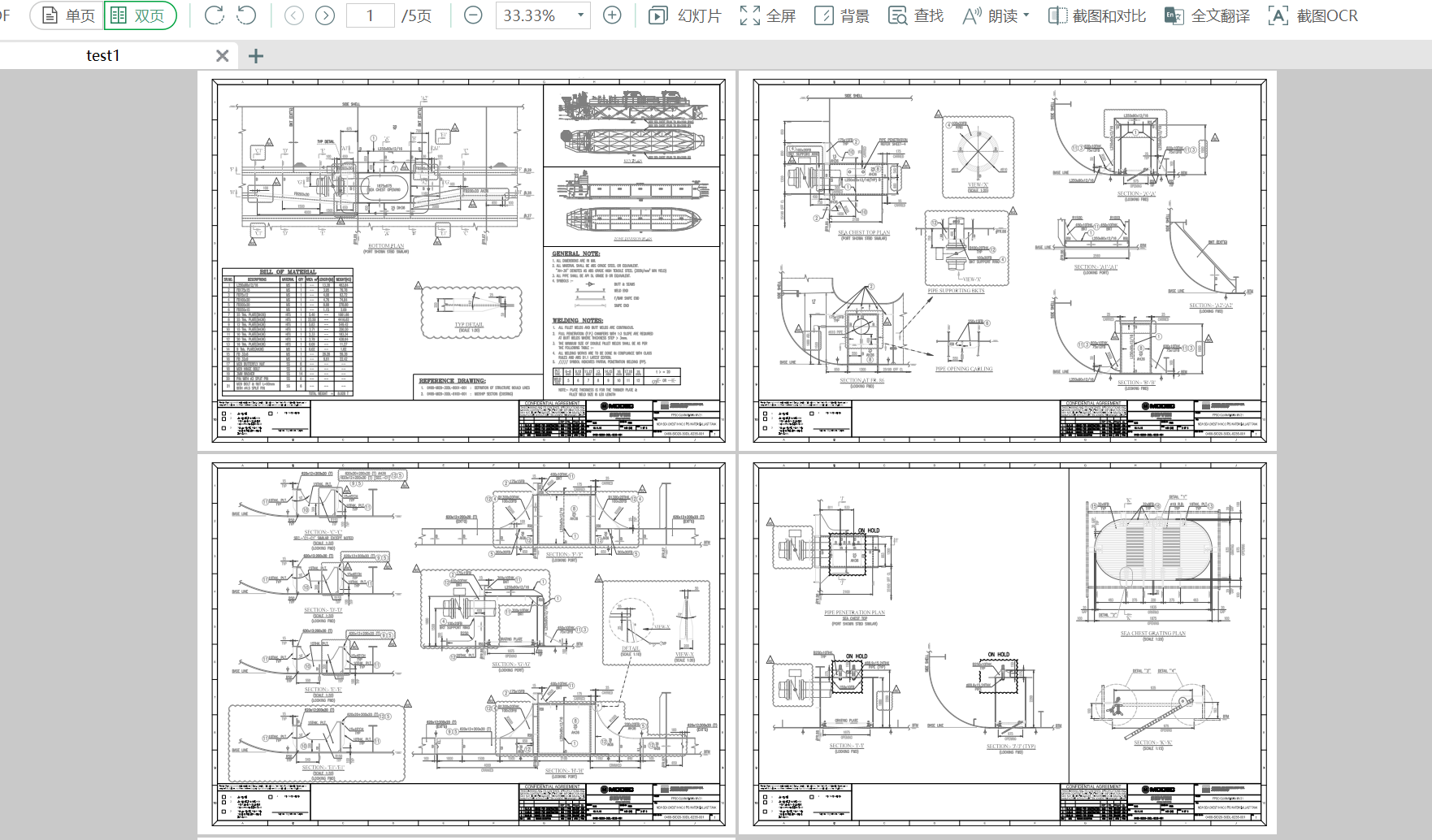

转换结果文件截图如下:

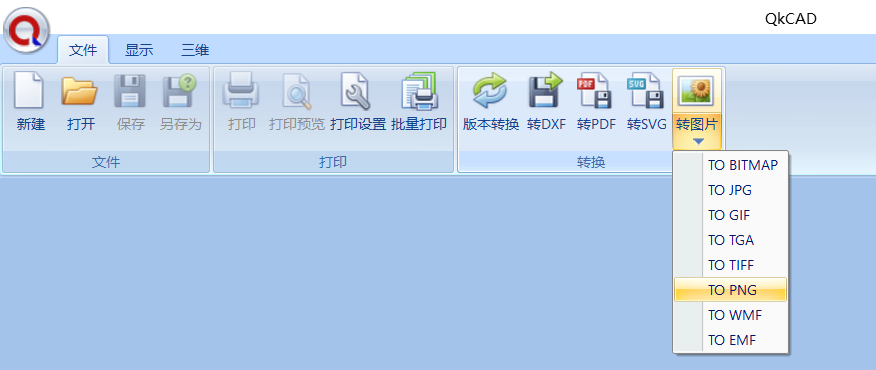

9. 批量转换成图片格式(*.svg、*.bmp、*.jpg、*.png等)
转图片功能可以一次把多个文件转换为各种图片格式,与转PDF功能类似,只许在对话框中的文件类型列表里选择目标文件格式即可。也可以直接点取对应的文件格式菜单,此时弹出的对话框中文件类型与刚才选择的菜单文件类型相同。
10. 软件免费注册

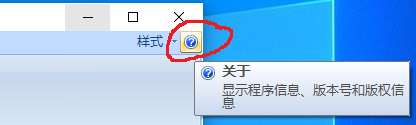

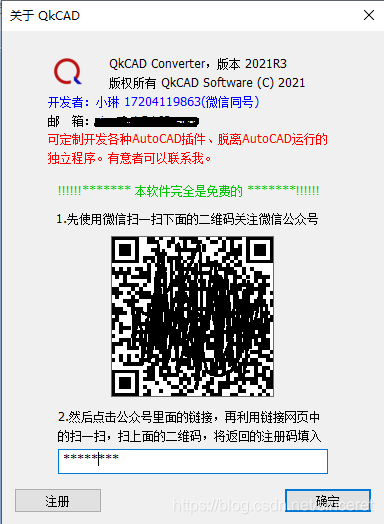

软件打开后点击“?按钮”,会弹出注册对话框,注册是免费的,而且注册过程十分简单。

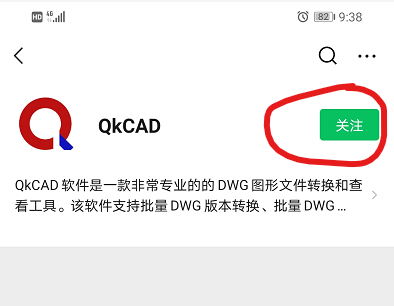

首先用微信扫一下弹出的注册对话框二维码,关注QkCAD公众号:

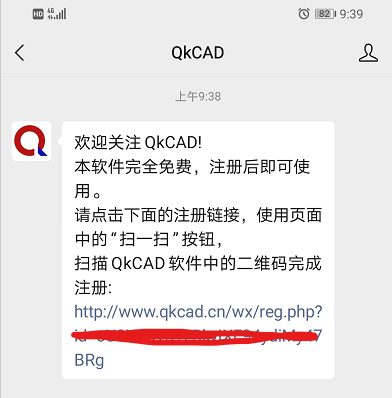

公众号界面会返回给您一个链接,点击这个链接打开注册网页:

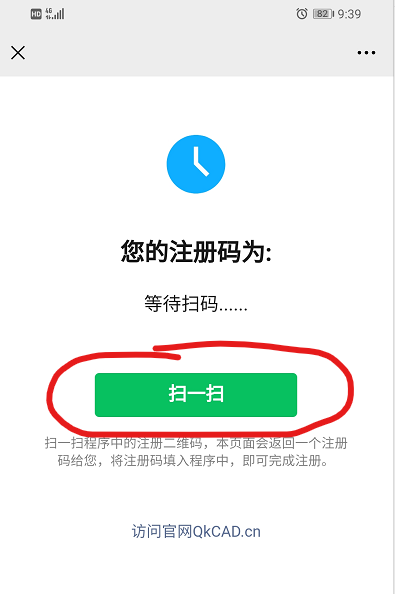

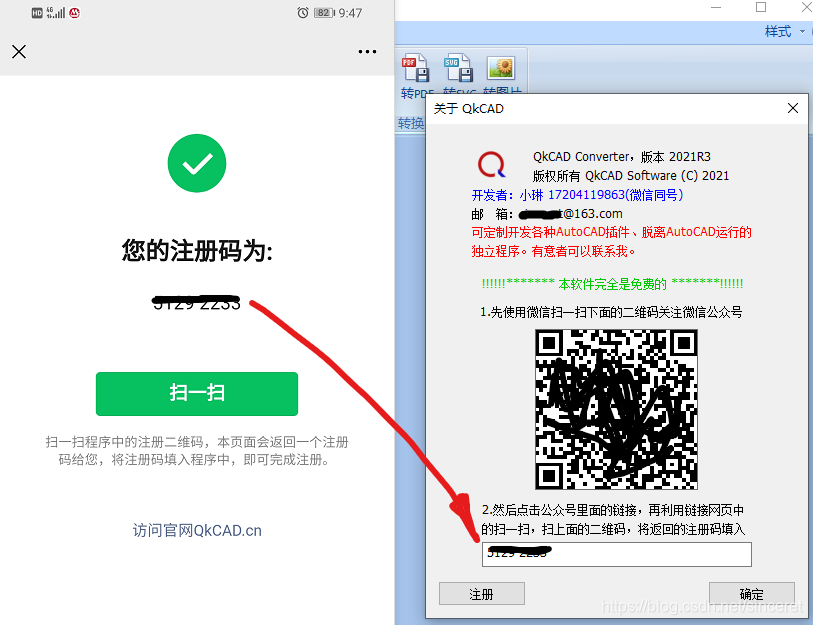

点击网页中的扫一扫按钮,再扫一下软件界面里的二维码,会返回给您一个注册码,把这个注册码填入软件里,点击注册即可完成。
本软件后续功能正在开发中,敬请期待。
在使用过程中如果有什么问题或建议,您可以向邮箱coscowx@163.com发邮件多谢您的支持。
