最近在项目中用到了Chart控件，没有使用LiveChart，因为数据量很大，LiveChart太占内存了。

本项目使用的是VS2013 .NETFramework4.5

Chart控件的所在库是：System.Windows.Forms.DataVisualization.dll

需要自行添加该库的引用

        /// <summary>
        /// 设置曲线
        /// </summary>
        /// <param name="dt1">数据来源</param>
        /// <param name="chart1">控件</param>
        private void SetChart(DataTable dt1, Chart chart1)
        {
            try
            {
                chart1.ChartAreas.Clear();
                ChartArea chartArea1 = new ChartArea("X");//定义曲线所在区域
                chartArea1.AxisX.Interval = dt1.Rows.Count / 10;//设置曲线X轴的间隔
                chart1.ChartAreas.Add(chartArea1);
                chart1.Series.Clear();
                Series series1 = new Series();//设置图表中的折线或支持的图表的对象
                series1.ChartArea = "X";//图表所属的区域
                chart1.Series.Add(series1);//添加点位1
                chart1.Series[0].ChartType = SeriesChartType.Spline;//设置图表的显示方式，我用的是折现图
                chart1.Series[0].LegendText = "X轴值";//图例说明

                Series serices2 = new Series();//第2条折线
                serices2.ChartArea = "X";
                chart1.Series.Add(serices2);
                chart1.Series[1].ChartType = SeriesChartType.Line;
                chart1.Series[1].LegendText = "Y轴值";

                Series serices3 = new Series();//第3条折线
                serices3.ChartArea = "X";
                chart1.Series.Add(serices3);
                chart1.Series[2].ChartType = SeriesChartType.Line;
                chart1.Series[2].LegendText = "Z轴值";

                Legend legend1 = new Legend();//添加图例类，如果不添加此类是不会显示图例的
                legend1.Docking = Docking.Left;//图例显示的位置
                chart1.Legends.Add(legend1);//添加图例

                for (int i = 0; i < dt1.Rows.Count; i++)
                {
                    chart1.Series[0].Points.AddXY(dt1.Rows[i]["Time"].ToString(), double.Parse(dt1.Rows[i]["XValue"].ToString()));//第一条折线绑定X轴和Y轴的数据
                    chart1.Series[1].Points.AddXY(dt1.Rows[i]["Time"].ToString(), double.Parse(dt1.Rows[i]["YValue"].ToString()));//第二条折线绑定X轴和Y轴的数据
                    chart1.Series[2].Points.AddXY(dt1.Rows[i]["Time"].ToString(), double.Parse(dt1.Rows[i]["RawValue"].ToString()));//第三条折线绑定X轴和Y轴的数据
                }
            }
            catch (Exception ex)
            {
                System.Windows.MessageBox.Show("错误信息：" + ex.Message);
            }
        }

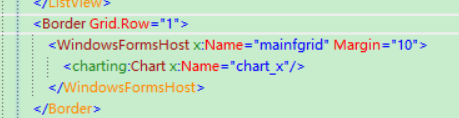

WPF界面设置

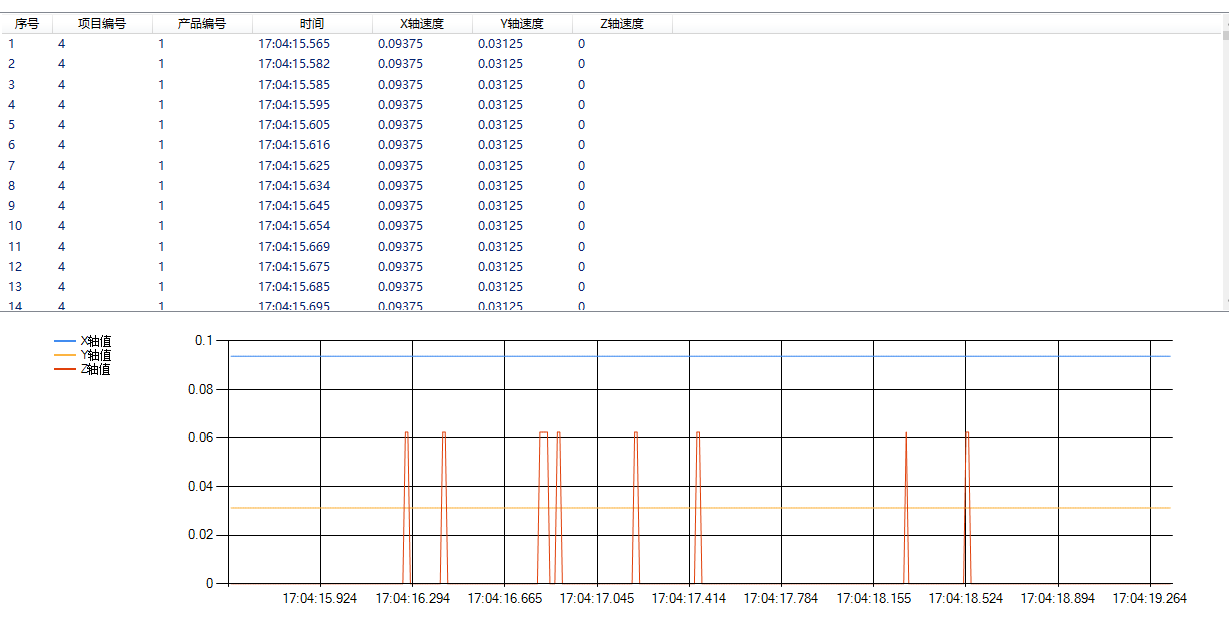

效果图
