香蕉派BPI-R4 Pro是Banana Pi 开源社区最新发布的一款旗舰级开源路由器开发板，支持双20G光电口和4个2.5G网口，采用联发科MT7988方案，支持Wifi7

原创于 2025-11-21 15:59:19 发布 · 769 阅读

20 ·

CC 4.0 BY-SA版权

文章标签：

#5G

Banana pi 开源硬件专栏收录该内容

143 篇文章

订阅专栏

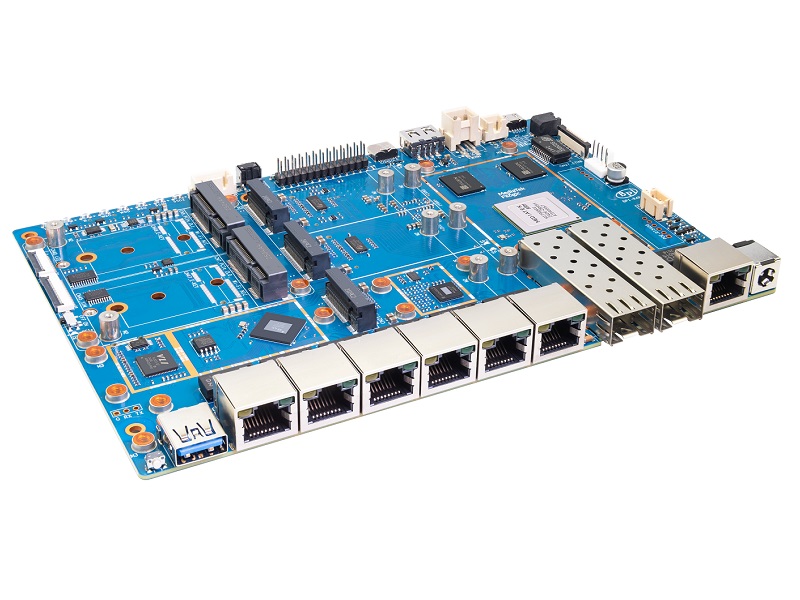

香蕉派BPI-R4 Pro是一款旗舰级开源路由器开发板，搭载联发科MT7988A芯片与四核Cortex-A73架构，配备8GB DDR4内存及8GB eMMC存储，为高性能网络应用提供坚实硬件基础。‌

其接口配置极为丰富，支持双万兆网口、四个2.5G网口及两个千兆网口，总计八网口设计满足多场景组网需求。同时配备两个M.2 B-Key接口用于安装4G/5G模块，最高支持三5G模块并行，兼容移动、联通、电信、广电四网接入。扩展方面配备双Mini PCIe接口，可搭载Wi-Fi 6/6E/7无线模块，实现全场景高速覆盖。‌

典型应用

互联网服务路由器
Wifi 7 无线路由器
4G/5G 无线路由器
无线/有线中继通信网关
家庭安全网关
智能家居控制网关
Nas网关
网络通信应用
工业控制及整合通信应用

供电系统采用USB Type-C PD 20V与5.5x2.1mm DC接口双方案，支持12V/24V宽电压输入。194×132mm标准尺寸确保兼容性，当前已适配OpenWrt系统，未来将扩展更多操作系统支持。‌

该设备适用于企业级路由、网络实验室及智能家居中枢等场景，为开发者提供高度定制化的网络解决方案。对于功能需求较轻的用户，可选择同芯片平台的BPI-R4作为替代方案。‌

Banana Pi BPI-R4 Pro 技术规格：

SoC – MediaTek MT7988A (Filogic 880)四核 Arm Corex-A73 处理器 @ 1.8GHz，带有名为 TOPS（隧道卸载处理器系统）的 AI 驱动数据包加速器
系统内存 – 8GB DDR4
贮存
- 8GB eMMC 闪存
- 256MB SPI NAND闪存
- MicroSD 卡插槽
- 2 个M.2 Key-M 插槽，用于 NVMe SSD（详情请参见扩展部分）
联网
- 2 个 10GbE SFP+ 端口笼与相邻的 10GbE RJ45 接口复用。采用Aeonsemi AS21010P 控制器实现。
- 4 个2.5 Gbps以太网 RJ45 端口；注：使用 MaxLinear MxL86252C 交换机
- 千兆以太网 RJ45 端口

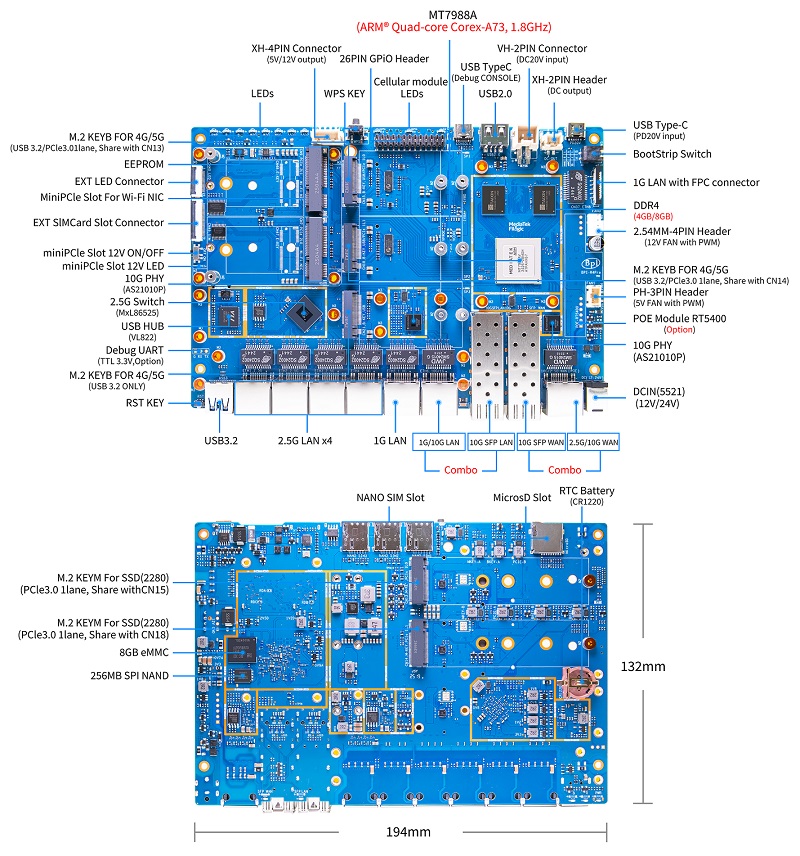

- 通过FPC连接器实现千兆以太网连接（注：下图中的连接器30）
USB – USB 3.2 端口，USB 2.0 端口
扩张
- 3 个M.2 Key-B 插槽，支持 USB 3.2 接口，可用于 5G 或 4G LTE 连接；另有三个 nanoSIM 卡槽和一个外置 SIM 卡插槽连接器。
- 2 个M.2 Key-M 插槽，支持 1 条 PCIe 3.0 通道，适用于 NVMe SSD（注意：与 Key-B 插槽复用）
- 2 个迷你 PCIe 插槽，支持 2 通道 PCIe 3.0，用于 Wi-Fi 7 网卡（网络接口卡）
- 用于扩展的 26 针 GPIO 接头
调试 – USB Type-C调试控制台（代替接头）
杂项
- 重置按钮，WPS按钮
- 蜂窝模块 LED，8 个 LED，外部 LED FPC 连接器
- 引导开关
- RTC电池连接器
- 4针12V PWM风扇连接器
电源
- 通过 5.5/2.1mm 直流插孔输出12V 或24V 电压
- 通过接头或USB Type-C 端口输入 20V 直流电
- 可选的 PoE 模块 (RT5400)
- 4针5V/12V输出连接器
- 2针20V输出连接器
尺寸 – 194 x 134 毫米（比之前的 Banana Pi BPI-R 开发板大得多）

软件方面，Pro 开发板应该会受益于之前 BPI-R4 开发板的工作成果，并支持“OpenWrt MTK”、Debian 12，最终还将支持OpenWrt 主线版本

联发科 MT7988(Filogic 880)芯片介绍

联发科Filogic 880,36Gbps Wi-Fi 7接入点/路由器/网关平台,提供最快和最可靠的网络连接体验.

联发科Filogic 880强大的四核 CPU 和 MediaTek 网络处理器 (NPU)：Filogic 880 的嵌入式 CPU 具有四核 Arm Cortex-A73，具有大型内部缓存和高达 1.8GHz 的速度，可提供接近 30K DMIPS 的同类领先性能。通过 NPU 卸载网络任务，设备制造商可以免费使用 CPE 来提供操作系统定制、内置服务和应用程序以扩展功能，这些功能现在是旗舰路由器/AP 设备的常规功能。

联发科设计的片内网络处理单元 (NPU) 为 VLAN / PPTP / L2TP / GRE 提供硬件 QoS 加速和隧道卸载引擎。它超越了其他产品，可以同时使用 Wi-Fi 和以太网连接，确保全速性能，同时还卸载了主应用程序处理器。

联发科 Filogic 880 平台具有高度可扩展性，具有高速内部和外部接口，包括 10Gbps PCI-Express、5Gbps USB、UART、SD、SPI、PWM、GPIO 和 OTP，可提供丰富的平台定制机会。

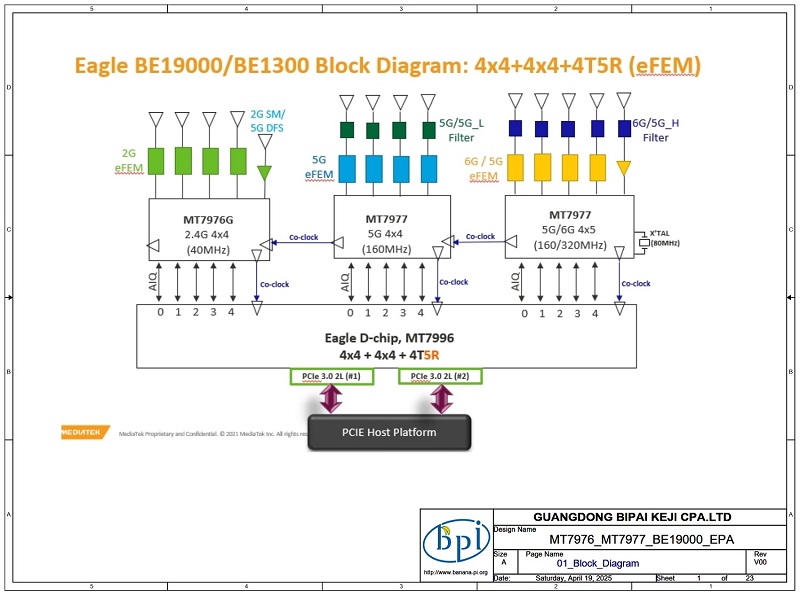

联发科MT7988A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7988A包含丰富的连接接口集，包括4个千兆以太网端口。2个UNXGMII接口。4个PCIe接口和2个USB 3.2 接口，MT7988A进一步实现无缝Wi-Fi 7三频段，2.4 GHz.5GHz和6 GHz连接，其Wi-Fi 7配套芯片具有320mhz带宽，4096-QAM,MLO,MRU和AFC。

为了满足快速发展的隧道应用需求，MT7988A配备了联发科隧道卸载处理器系统(TOPS)，有助于处理各种隧道协议。MT7988A通过精心调整的联发科TOPS ISA优化网络性能，致力于将网络传输性能提升到高级水平。
