锐捷路由器--多线路应用路由

一：组网需求

1、内网用户通过EG上网。

2、EG有多条外网，外网带宽分别是10M和20M，外网口地址为192.168.33.57/24和192.168.34.57/24，外网网关为192.168.33.1和192.168.34.1。内网为192.168.1.0/24网段。

3、客户有多条外网线路，想要实现下载、视频、p2p软件等流量从指定的某个线路走，以达关键业务与抑制业务各行其道，减少影响的目的。

注意：以上IP地址是模拟环境的IP,不是运营商提供的IP.

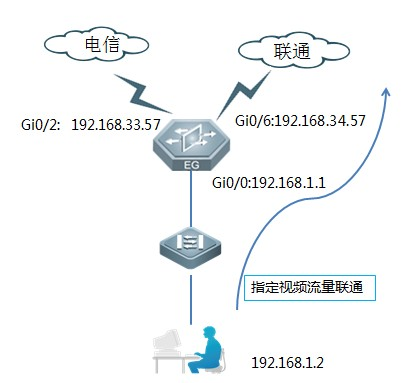

二、网络拓扑



三：配置要点

     1、首先通过快速配置完成两条线路的上网配置。

     2、配置应用路由指定应用走拨号的线路。

     3、接口必须配置下一跳地址，next-hop x.x.x.x。（通过快速配置会默认生成）

          网络配置-接口配置中，确认下一跳地址是否配置正确。

     4、应用路由的线路需选择质量比较差的固定ip线路，或者拨号线路。

     5、配置应用路由时会提示是否关闭该线路默认路由，当选择关闭，非应用路由不会走到该线路上。

应用路由缺省采用非严格模式，能够保证在首报文识别失败的情况下，应用分流正常，但是会降低应用路由的效果，也就是在其他线路上也能够看到小部分应用路由的应用流量。开启严格的应用选路后，应用路由功能将会更优越！

注意：目前应用路由支持的应用类型是P2P等大流量应用。

四：配置步骤

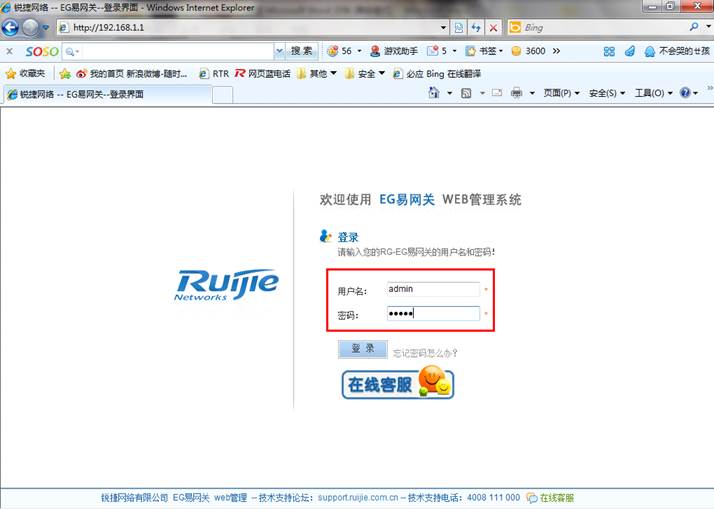

            1、在下面的客户机的浏览器上输入EG内网口IP地址（默认地址为：192.168.1.1），登录到路由器配置界面；

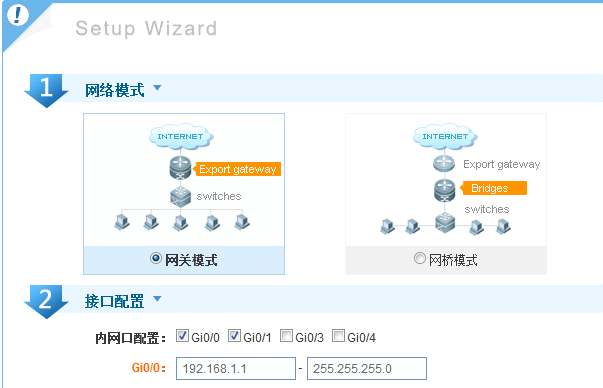

            2、快速配置：



            回车后进去配置界面





            a 选择网络的模式，本案例以网关模式为例。

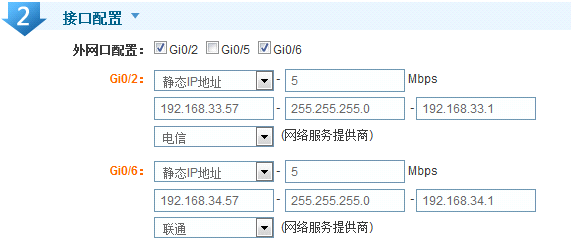

            b 配置内网口的ip地址。

            c 配置外网口G0/2的ip地址。(注意：接口配置中选择相应的外网口)

            d 配置外网口G0/6拨号线路的用户名和密码。







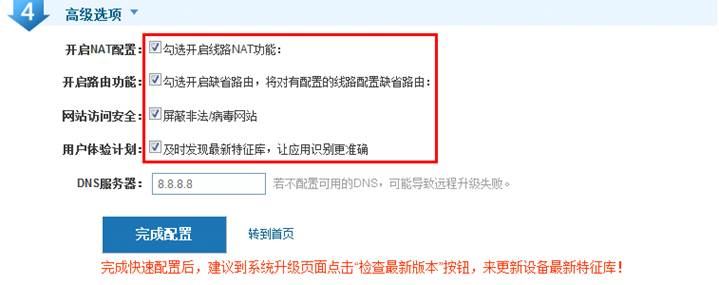

              3、配置应用路由指定应用走拨号的线路。

              在网络配置---路由/负载---应用路由

              点击新建应用路由

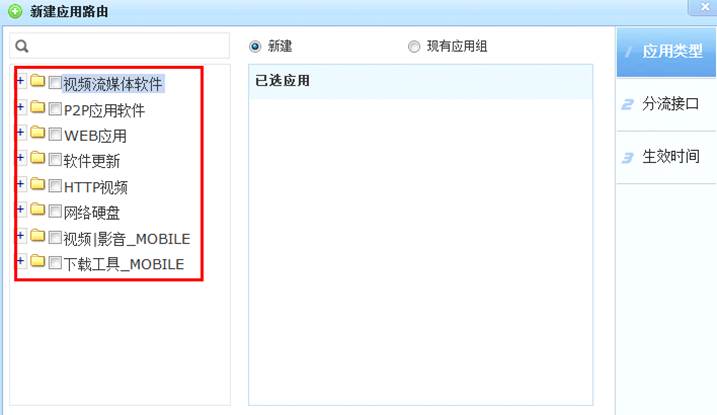

              a 左边框起来的这些应用是可以用来做分流的，没有再这个列表内的应用不支持

              b 选择需要分类的应用

              注意：并不是所有应用都能应用路由，支持的类型会不断更新 。

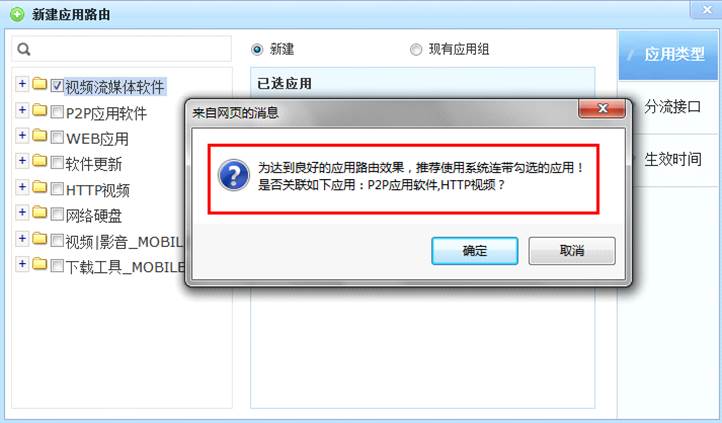

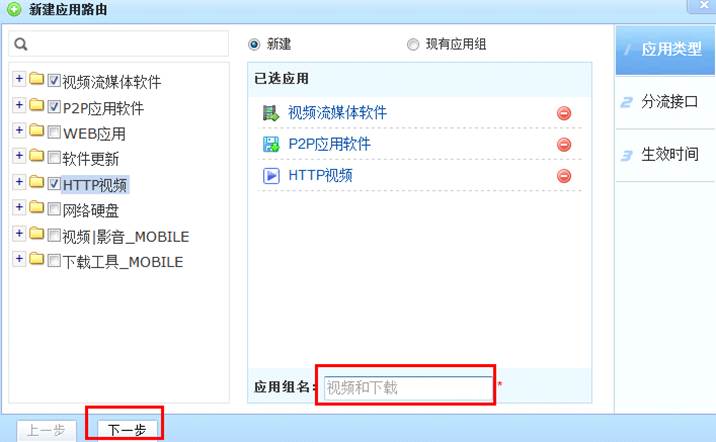

c、选择视频流媒体软件，当勾选时会弹出如下提示框，为了达到较好的路由效果，推荐关联P2P应用软件和HTTP视频。如果按照提示点击确定，系统会自动勾选P2P应用软件和HTTP视频。

点击确定后的配置效果，为所选择的应用配置一个组名，组名为“视频和下载”点击下一步

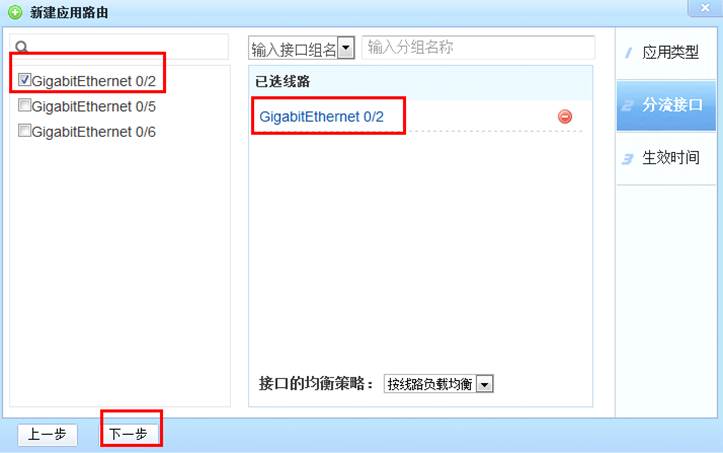

              d 选择接口为拨号口GI0/2，如果选择的接口是两个或者两个以上，则需要为接口设置一个组名。

              e 选择接口时不能将所有接口都选上，否则将失去应用路由的意义。

              f 另外为了达到较好的应用路由效果，所选接口应为同一个运营商的线路，如：都是电信线路。

              注意：推荐使用按线路负载均衡，该方式是优先转发带宽利用率低的线路，负载效果更好。

              点击下一步:定义应用路由生效的时间



              g 也可以再时间管理中自定义用户所需求的具体时间。

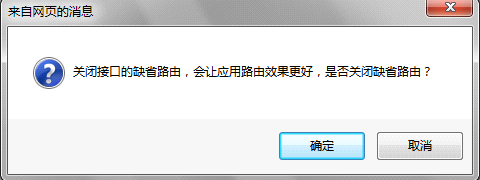

              点击完成按钮，弹出如下提示框，关闭默认路由让其他应用都不能走拨号线路，除了视频和下载应用。



       h 如果点击确定，系统将关闭所选接口对应的默认路由和地址库，这样除了视频和下载会走dialer1之外，其他的应用不走dialer1。

       i 如果点击取消，系统保留缺省所选接口对应的默认路由和地址库，这样除了视频和下载走dialer外，其他的应用可能通过默认路由或者地址库走dialer。

       注意：如果做了应用路由后又执行快速配置，应用路由的配置会被自动清除，因此做了快速配置之后需要重新配置应用路由。

五、配置验证

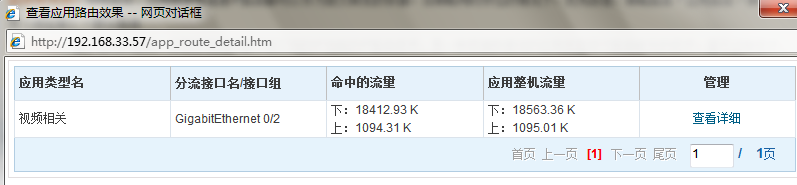

        1、查看应用路由配置，如下图所示：

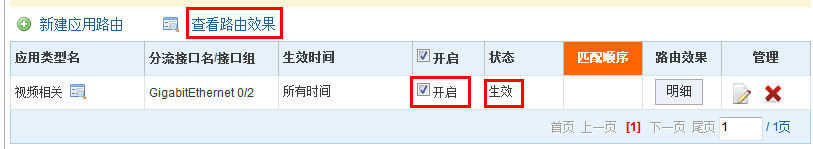

              2、确认策略是开启状态

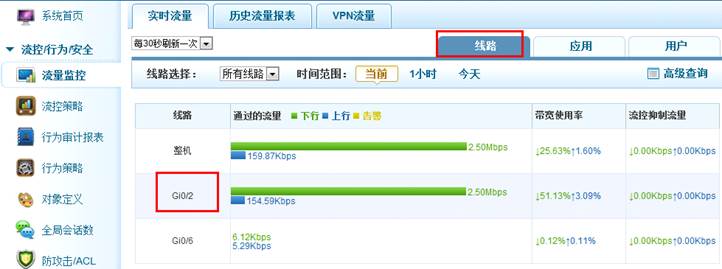

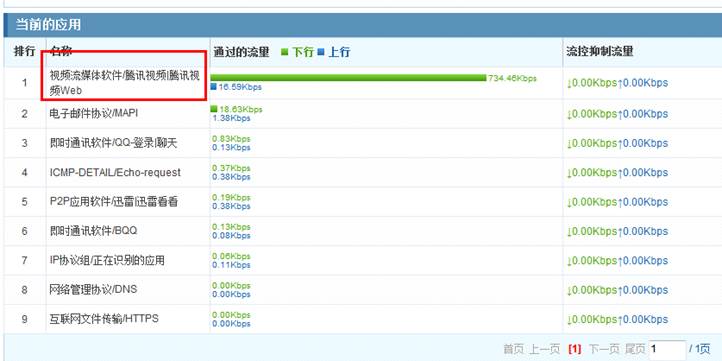

        也可以在应用路由---查看路由效果中看接口的流控











六、注意问题

1、应用路由依赖于应用识别功能，需要开启应用识别功能;

2、应用路由是基于首包识别技术，不是所有可以应用识别的数据就可以走应路由，且应用识的准备率也无法达到100%，另外DNS解析也无法与应用路由绑定，在出口有不同运营商，会造成解析出来的运营商地址和访问资源所走的运营商出口不一致（如DNS解析出来是电信地址，但是应用路由强制要求走联通或移动），所以针对WEB浏览和WEB视频、游戏及时性较高的应用不能配置走应用路由，以免出现无法打开的情况；
