锐捷路由器--多线路策略路由

一、组网需求

网络有双出口，一条电信一条联通，电信地址为192.168.33.56，网关：192.168.33.3；联通地址为192.168.34.56，网关：192.168.34.1。内网有台服务器，需要实现该服务器只能通过电信线路访问外网资源。

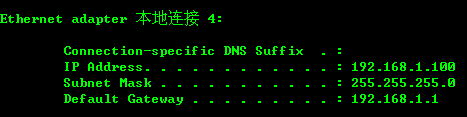

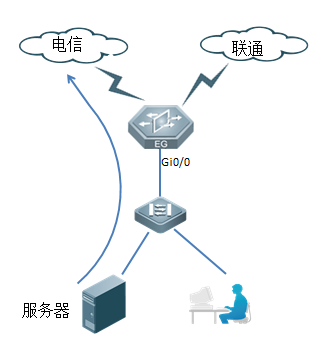

二、组网拓扑



三、配置要点

            1、配置ACL访问列表，访问列表中匹配服务器的IP地址。

            2、选择策略匹配的内网接口，如果选择错误，会导致策略路由不生效。

            3、策略优先级数值越小越优先。如果内网配置多条策略路由，通过修改策略优先级来调整匹配顺序。

            4、下一跳地址是外网的网关地址，填写错误会导致策略路由不生效。

四、配置步骤

              1、定义ACL访问列表，内网服务器的地址添加到访问列表中。

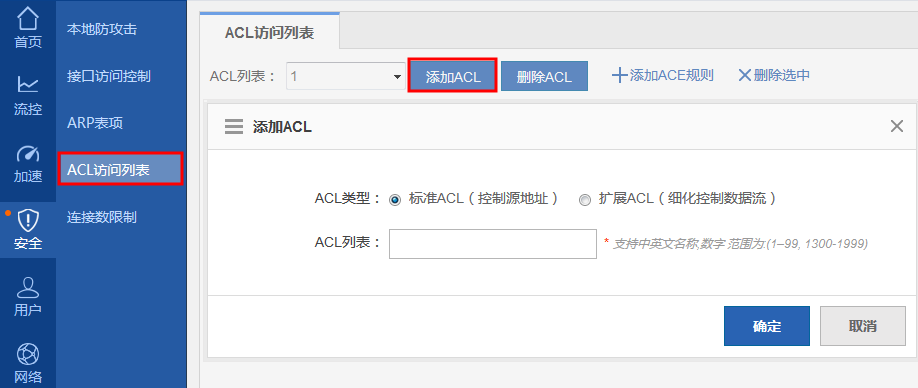

              在打开的ACL访问控制条件设置修改对话框，填写ACL的配置



                            a、针对源IP地址做策略的访问列表，选择“IP标准访问控制条件设置”

                            b、ACL序号范围为1-99,1300-1999，本案例填写为10.动作选择“允许”

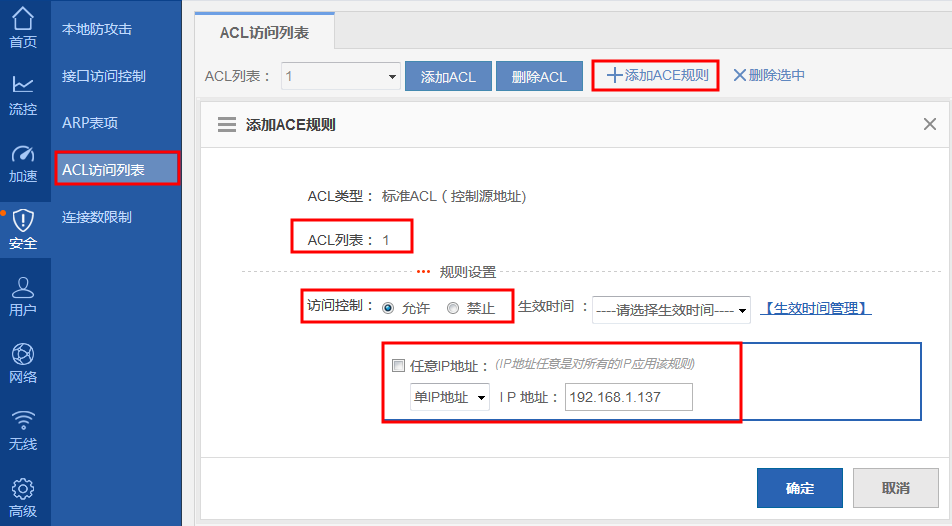

                            c、地址类型选择：单IP地址，IP地址中填写服务器的IP地址，实现对服务器的策略配置。

              2、配置策略路由参数

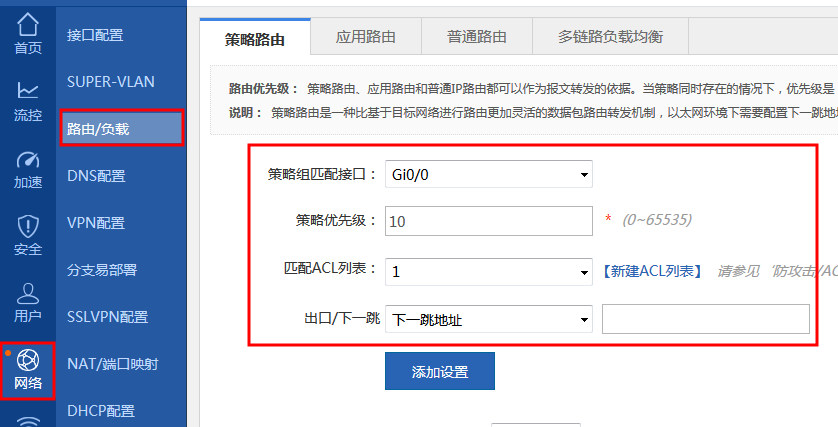

                            a、策略组匹配接口：选择内网的接口，策略路由应用在内网接口上才会生效。

                            b、策略优先级：该值越小越优先，本案例配置为10。

                            c、匹配ACL列表：选择前面定义内网服务器IP地址的ACL列表序号。

                            d、下一跳地址选择外网电信线路的网关地址。最后点击“添加设置”

              命令行生成的配置命令如下：

              ACL访问列表配置：

                    ip access-list standard 10    ---定义访问列表序号为10

                   10 permit host 192.168.1.100  ----定义匹配的主机IP地址为192.168.1.100

                    策略路由配置：

                    route-map Gi0/0 permit 10      ---定义策略路由命名为GI0/0，优先级为10

                   match ip address 10               ---匹配ACL列表号为10

                   set ip next-hop 192.168.33.3     ---定义下一跳地址是192.168.33.3

                    内网接口下配置：

                    interface GigabitEthernet 0/0

                   ip policy route-map Gi0/0   ---把策略路由应用到内网接口

五、效果验证

              在服务器上tracert 外网DNS，测试路由跟踪是否正确。

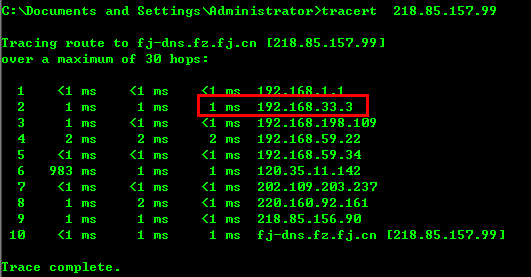

              路由跟踪，访问外网DNS地址，路由选路到外网电信线路
