DellEMC Unity存储实施文档

第一章基本信息
1.1.存储系统视图

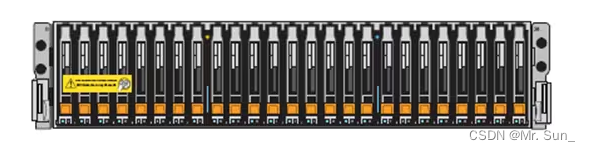

◆前视图

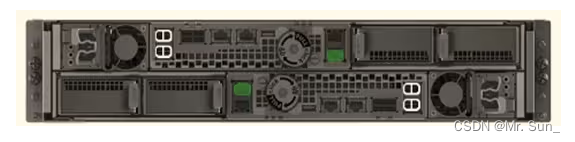

◆后视图

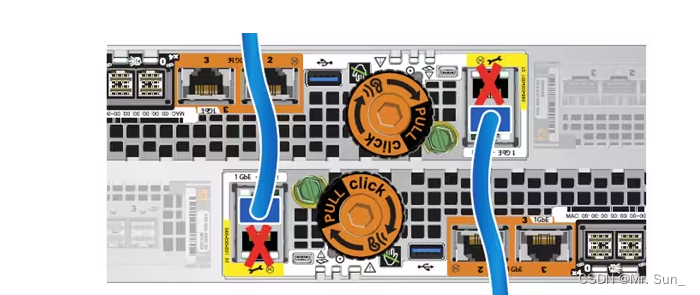

1.2管理线缆链接示意图

第二章 存储系统的登录
2.1.初始化存储系统

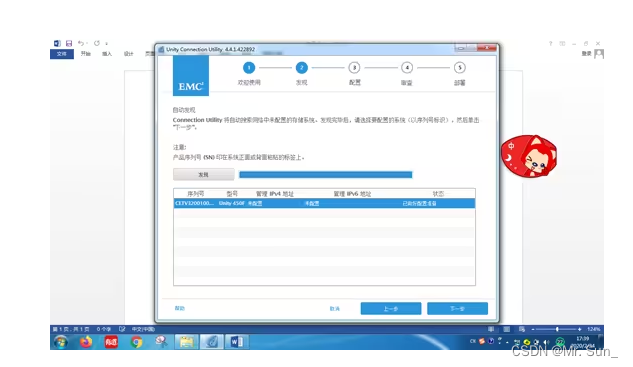

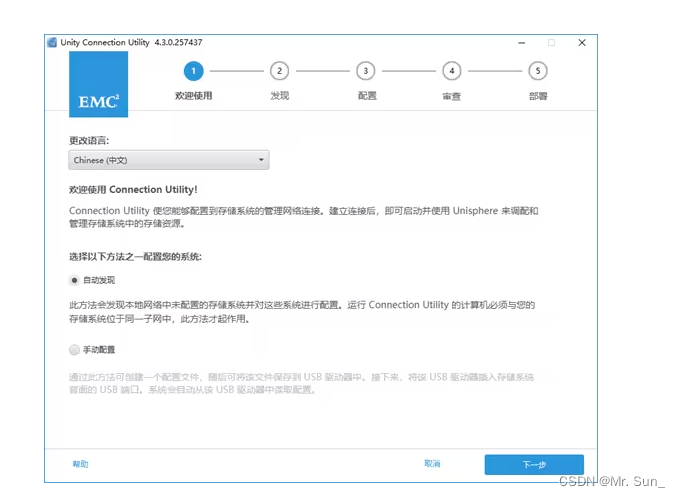

官网下载EMC ConnectionUtility，使用工具进行初始化设置。

将Unity管理接口接入局域网，管理终端打开ConnectionUtility进行扫描，终端电脑IP设置为DHCP模式。

发现设备，显示型号序列号。

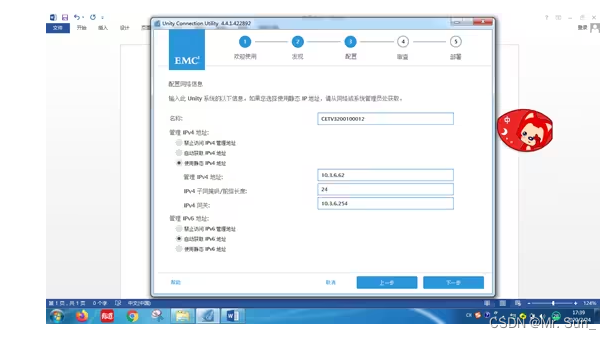

配置存储的管理IP等信息。

2.2登陆UNITY450F存储系统

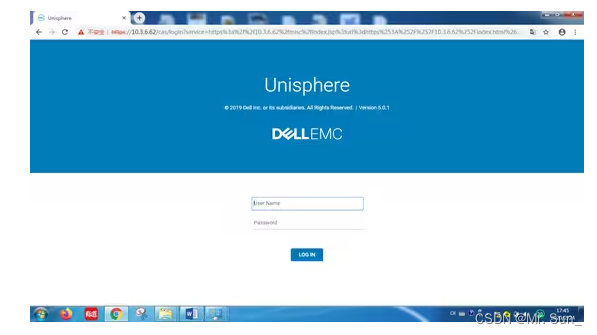

在管理终端启动浏览器，输入管理IP地址，登录到存储管理界面，输入用户及密码。

进入管理界面，进行初始配置，

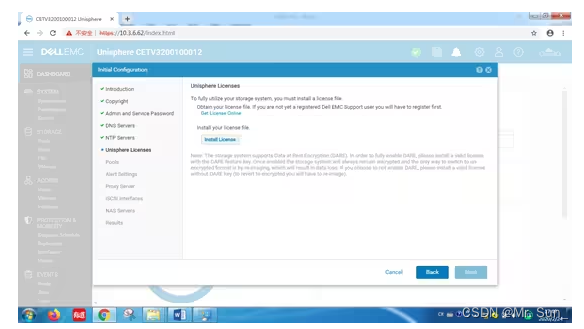

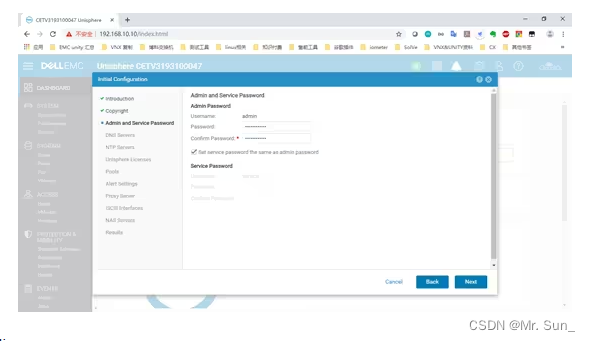

设置service密码、license、DNS、NTP等

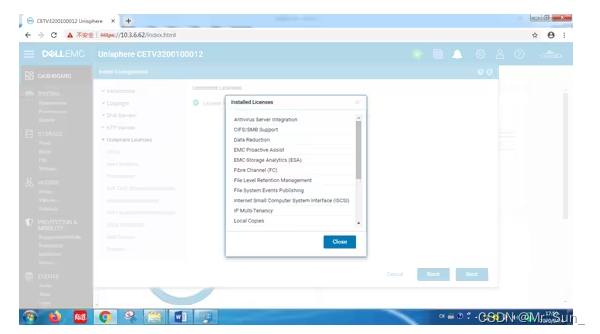

激活license，

激活后可以看到获得的权限，所有权限全部一次性获得，后期无需购买

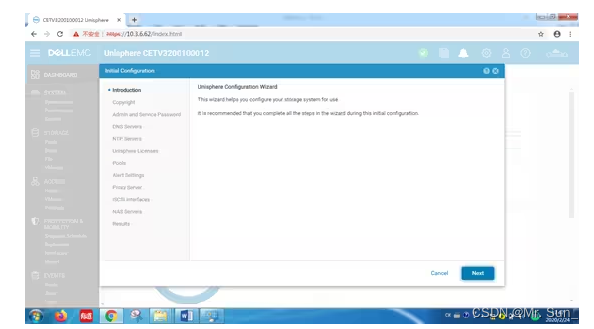

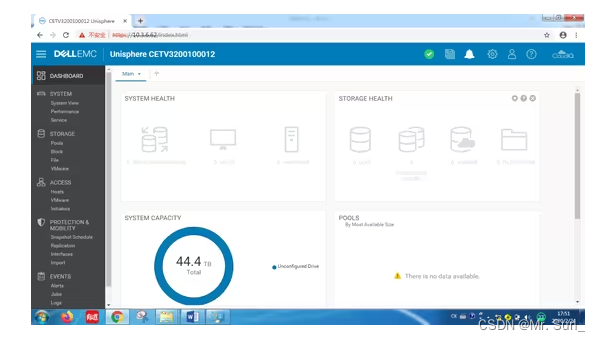

登陆后Unisphere管理界面如下：可以看到裸空间

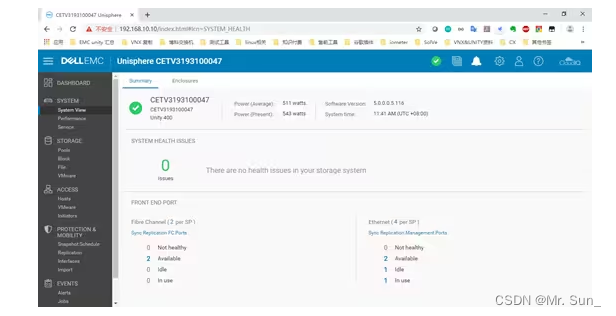

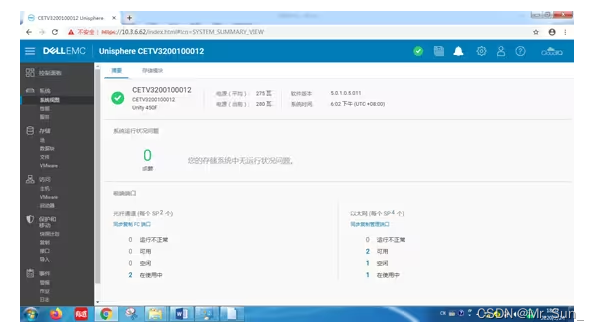

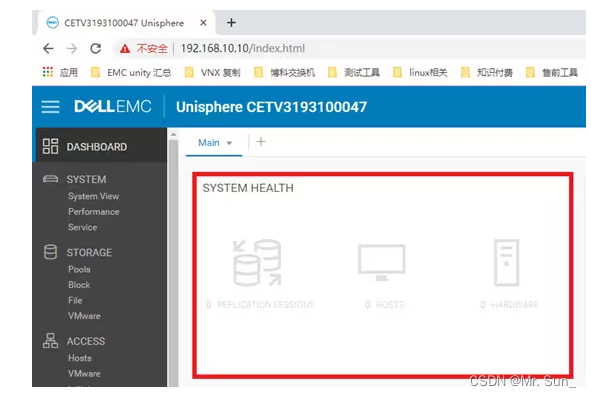

点开Systeam View 可以看到该设备一切正常

2.3查看系统报错信息
如有报错信息显示在一下位置，如图所示

系统信息及序列号显示如下：

2.5 SP Collect日志收集
登陆管理界面，分别Service处点击，收集日志文件：

选择execute,可以把相应日志传输到本地，通过该日志可全面检查存储健康状况及所有配置信息。

第三章UNITY450F存储的配置
3.1存储层空间的规划
存储池的规划如下，13块SSD，全部加到池中极限性能层，在基于RAID2.0技术上把池做了RAID5，系统自动选择RAID5  8+1，最后得到可用总容量为34.3T。

3.2创建Pool

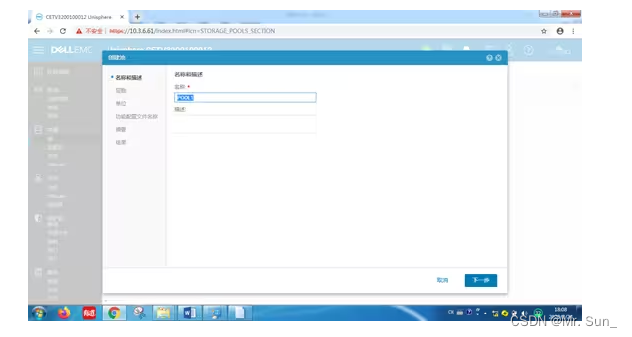

在Storage下，点池，再点+号，给池取个名字，可任意取

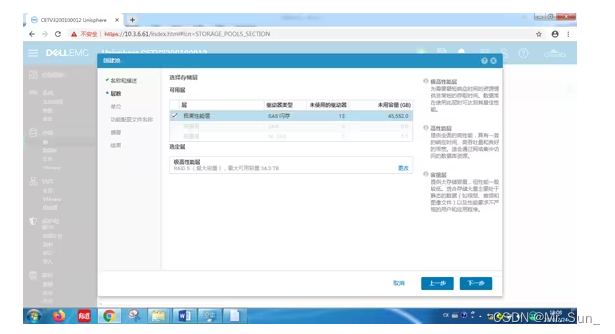

下一步之后选择极限性能层

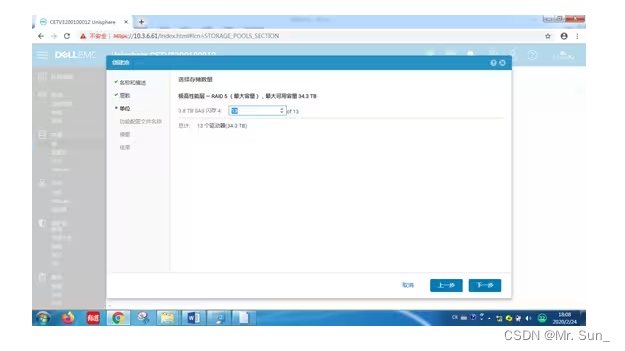

选择13块驱动器

点击下一步

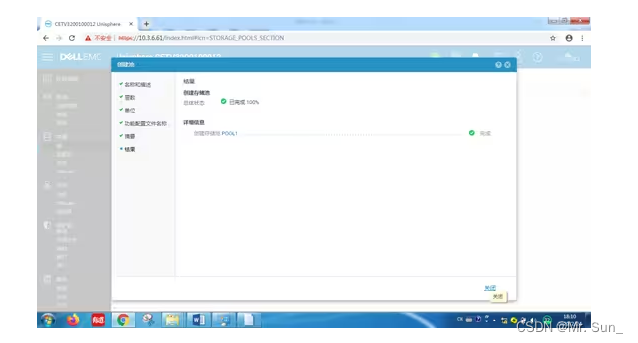

成功创建POOL01。了解和一些简单操作在连接网络的情况下，可以点击管理页面右上角的问号，点击联机帮助。类似说明书。

3.3创建NAS服务器可以参考
NAS Server是对外提供NAS服务的组件，通过在NAS Server上创建文件系统和共享来对外提供业务. 一个NAS Server只能属于一个SP(存储处理器).

创建过程如下：

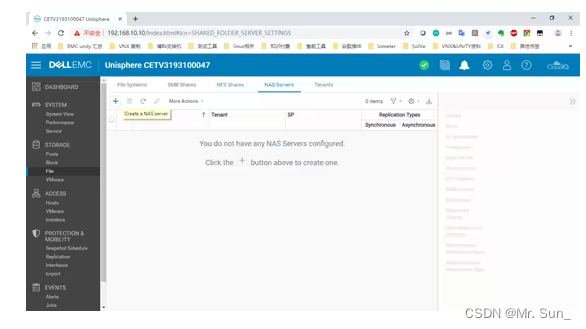

点击“+”号，创建NAS Server

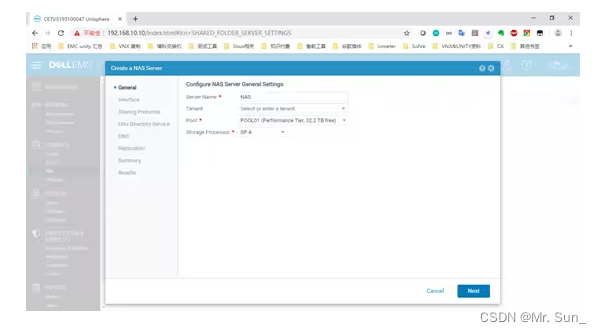

设置NAS服务器名称，所属的存储POOL和默认所属控制器

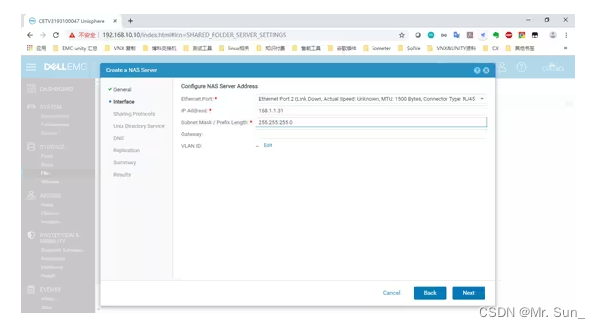

设置SPA和SPB的Ethernet Port2为业务端口，并配置IP、掩码

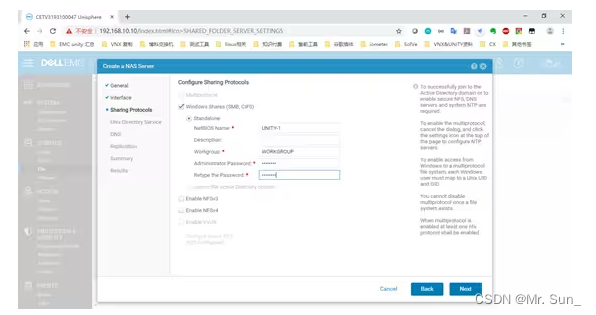

Windows共享，无域环境下，选择standalone，设置NetBIOS名称、工作组、和管理员账号密码

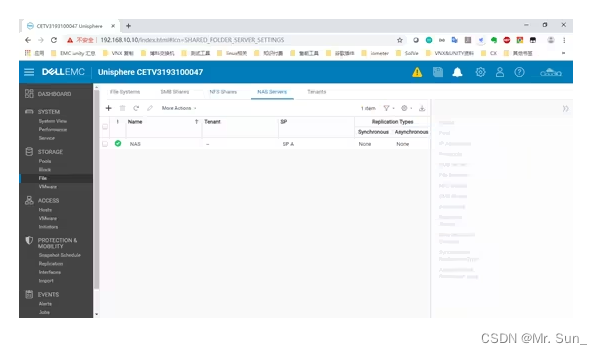

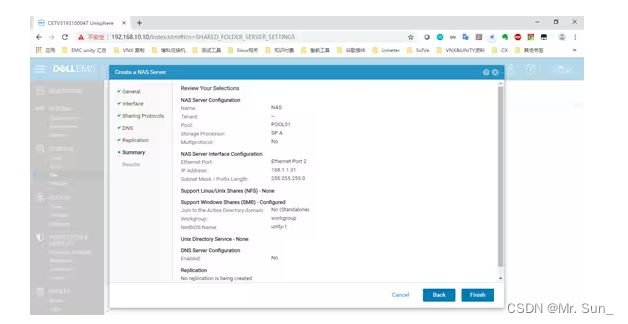

NAS信息总览：

创建成功：

3.4 创建文件系统

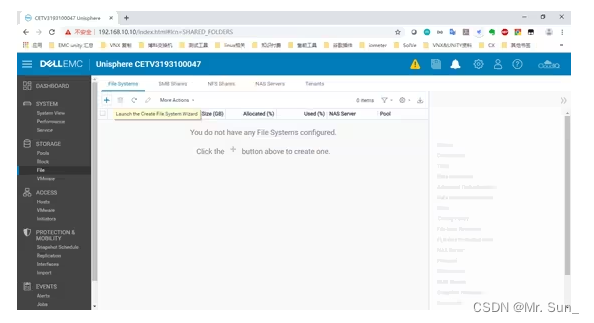

在File Systems下，点击“+”创建

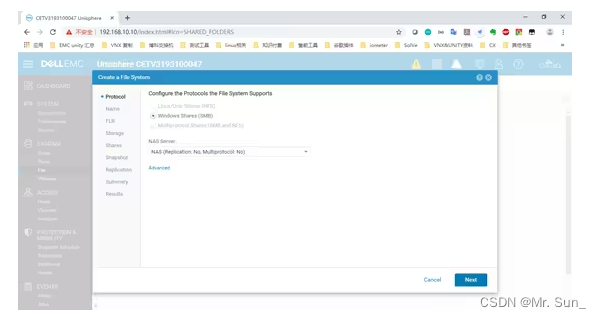

设置共享协议和文件系统所属NAS Server

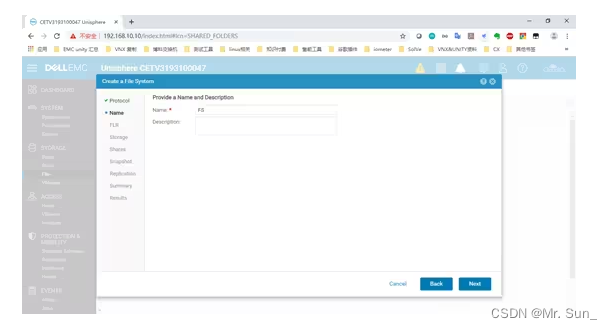

设置文件系统名字

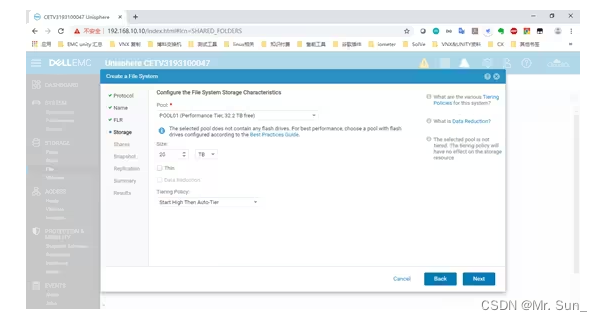

选择存储池及划分的文件系统大小：

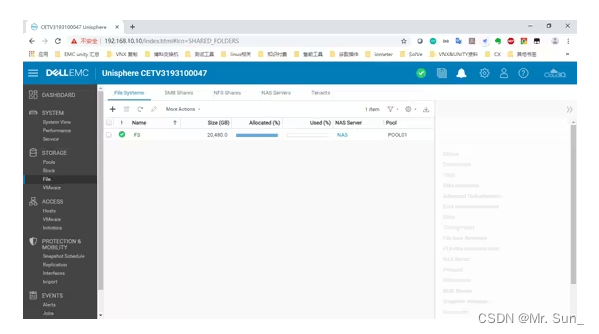

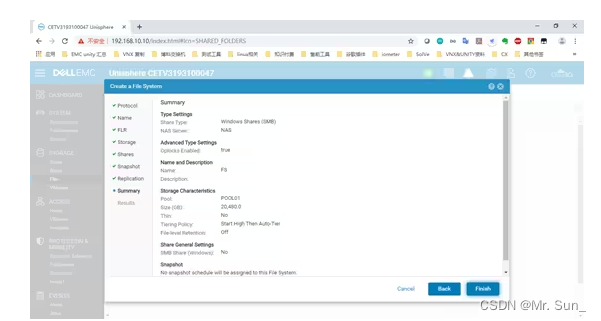

文件系统信息总览：

创建成功：

3.5 创建SMB共享

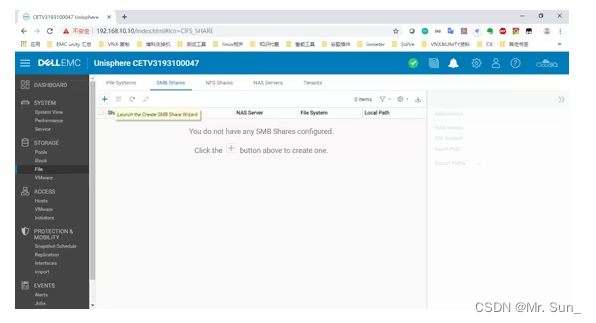

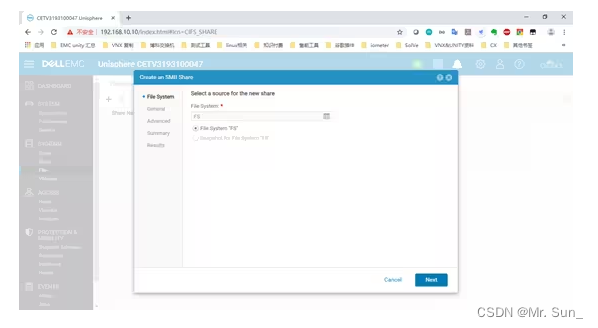

在SMB Shares下，点击“+”创建

选择所属文件系统

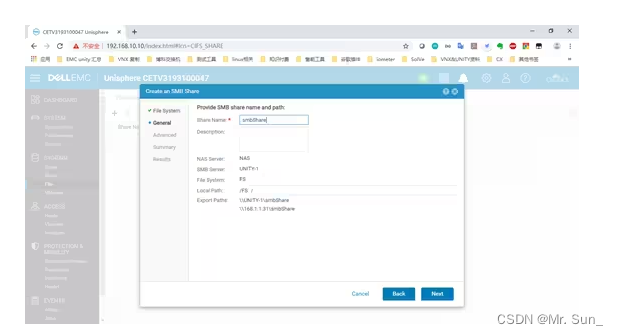

编辑SMB共享名称

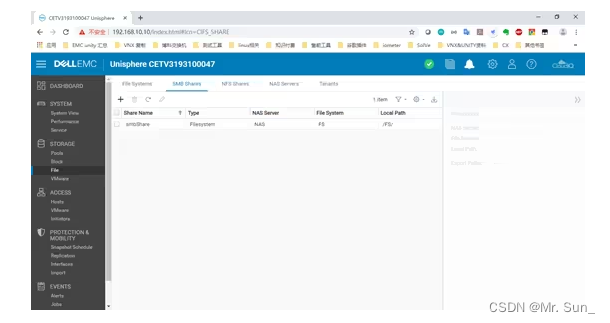

SMB共享信息总览：

创建成功

3.6服务器（windows）挂载SMB共享

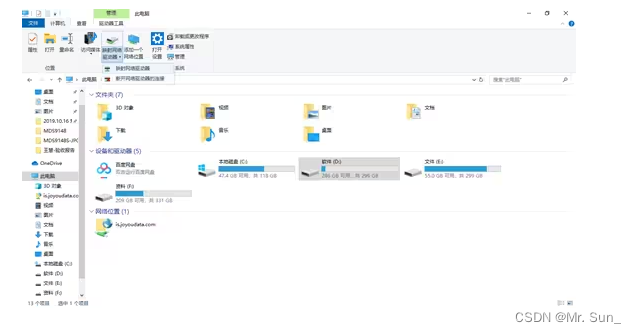

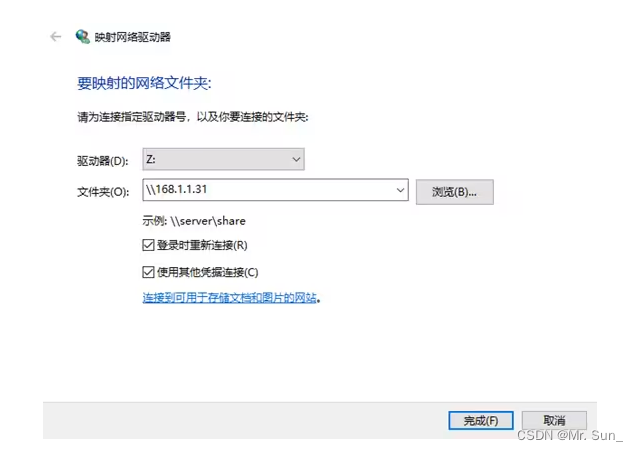

在计算机管理界面，点击映射网络驱动器

输入NAS Server业务ip，点击完成

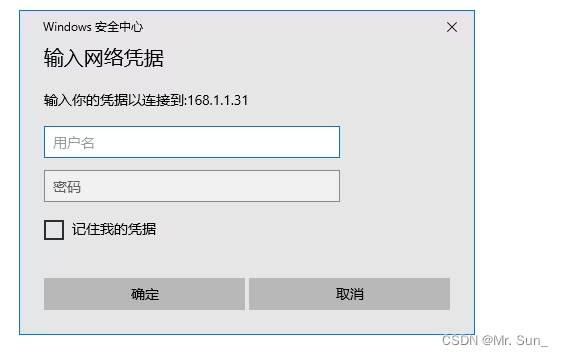

输入用户名密码

挂载成功后会进入共享目录

第四章UNITY450F系统维护
4.1.存储系统开/关机顺序
开机顺序：交换机-存储设备-主机系统

关机顺序：主机系统-存储设备-交换机

4.2. UNITY450F开机步骤
开机前注意事项：

磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板。

将电源线插入电源接口，存储正常开机。

检查所有供电线路联接是否正常,是否有松动或改动。

4.3. Unity关机步骤
关机前注意事项：

请不要直接拔掉电源线关键,否则很可能会导致严重错误，并造成数据丢失!

关机操作：在停止所有数据I/O后，登录系统后，在Service菜单中找到对应的存储，选择点击右下方的Power Off，进行系统关键，15分钟后拔掉电源线。
