立创EDA设置禁止敷铜区域

最新推荐文章于 2025-01-13 14:33:06 发布
最新推荐文章于 2025-01-13 14:33:06 发布
阅读量7.6k 收藏 7
点赞数 4
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sjxabc123/article/details/128826854
版权
文章介绍了在进行电路设计时，如何划定禁止布线的形状并禁止敷铜的操作步骤。用户需先画出禁止区域，系统会自动生成轮廓对象，然后在设置中特别要求只禁止敷铜，不影响其他部分。完成设置后，重新敷铜即可实现所需效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

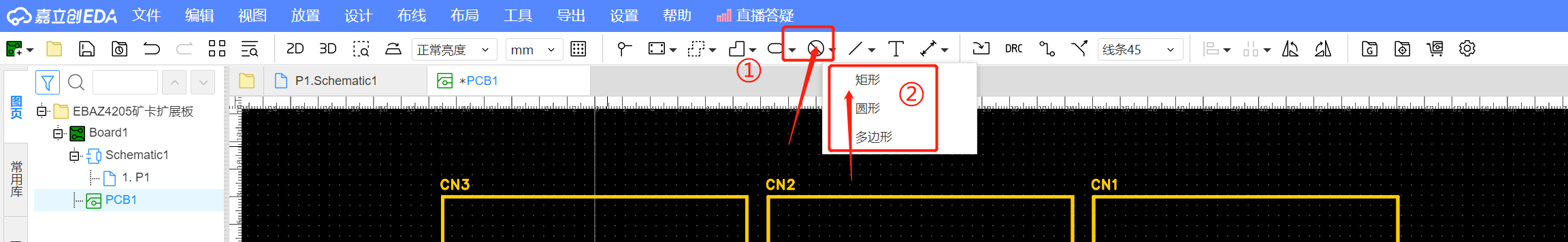

选择禁止设置（禁止布线的形状）

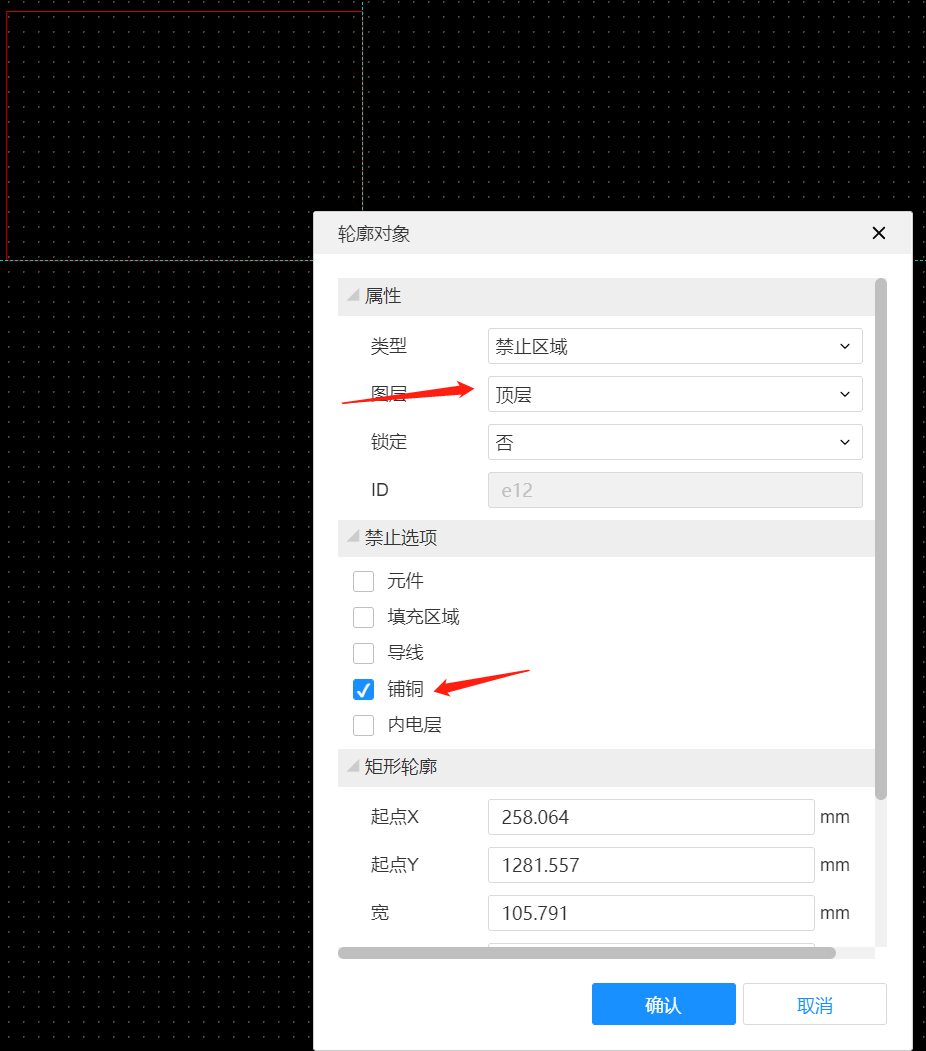

画好禁止区域大小后，会自动跳出禁止的轮廓对象设置（此功能下要求禁止敷铜，其他不禁止）

设置好后点击确认。禁止敷铜设置好，然后重新敷铜就可以了。
