ArcGIS Pro中标准分幅网格的生成方法

标准分幅网格是根据《国家基本比例尺地形图分幅和编号（GB/T 13989-2012）》制作的重要工具，对于地理信息系统（GIS）的专业人士来说，掌握其生成方法至关重要。本文将详细介绍如何在 ArcGIS Pro 中生成1:1000,000比例尺的标准分幅网格，并为其添加编号。

生成基础网格

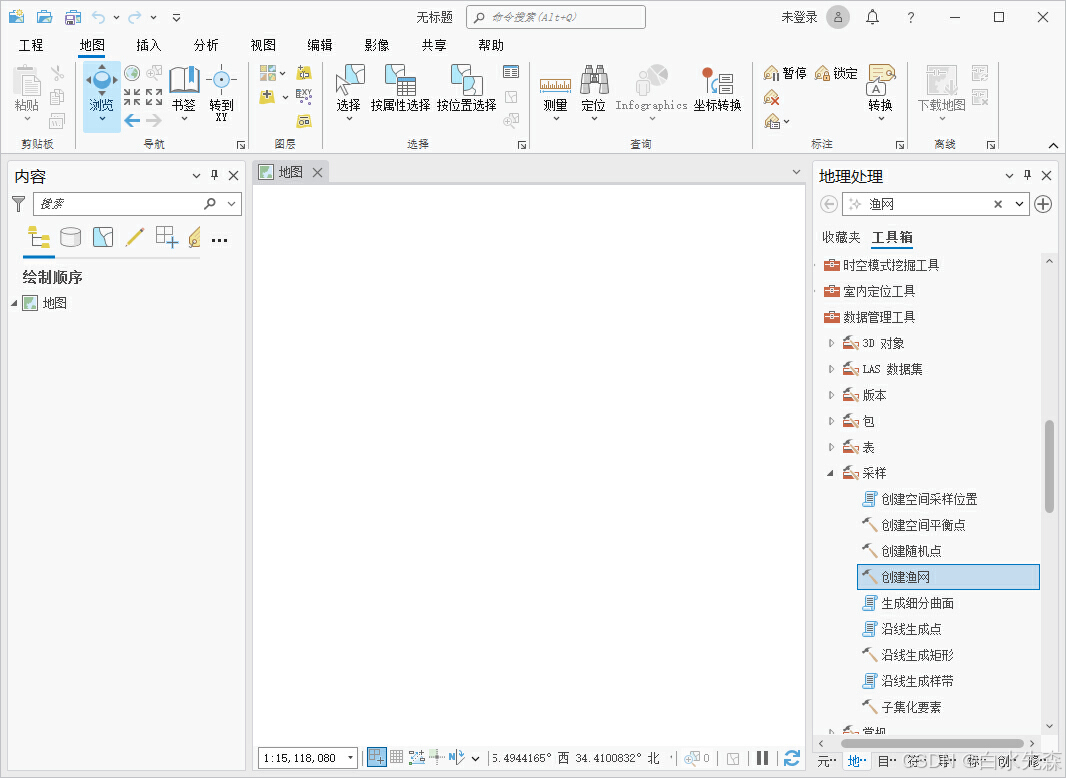

首先，我们需要打开 ArcGIS Pro 并进入工具箱。在工具箱中，依次点击“数据管理工具”下的“采样”，然后选择“创建渔网”工具。这个工具将帮助我们生成基础网格。

创建渔网工具

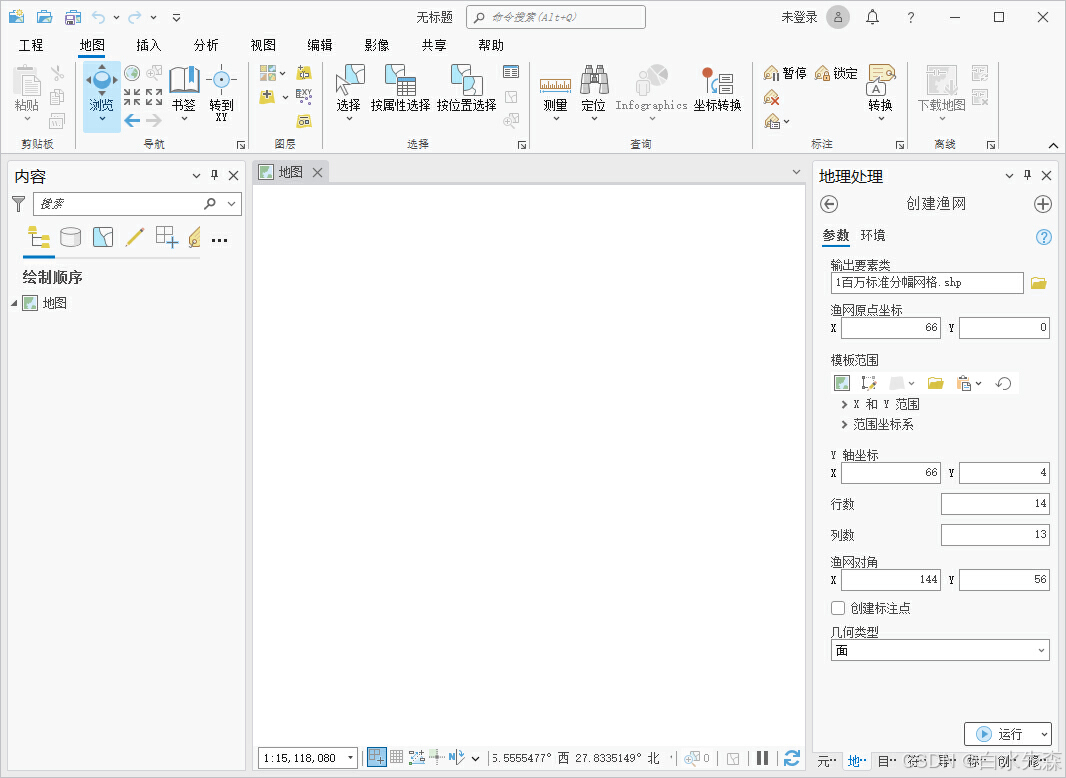

在创建渔网对话框中，我们需要根据经度差6°、纬度差4°的分幅规则来设置参数。完成设置后，点击运行按钮，即可生成基础网格。但请注意，此时生成的网格还没有坐标信息。

渔网设置

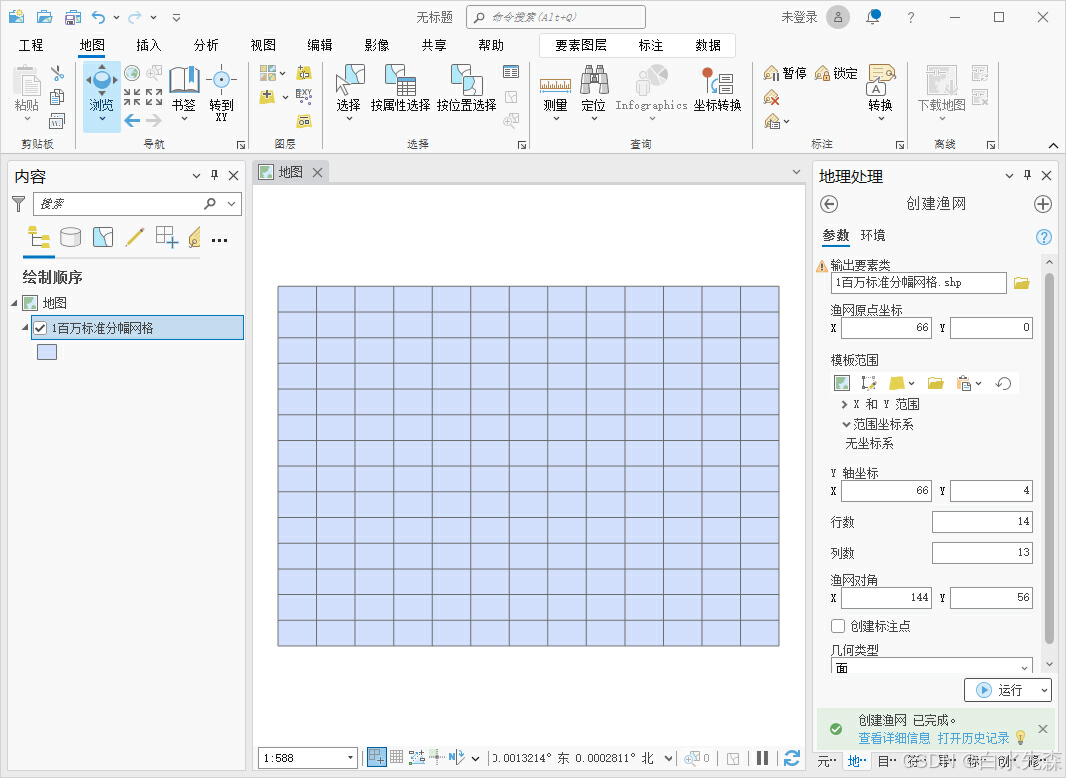

点击运行完成网格的生成，生成的网格如下图所示。

生成的网格

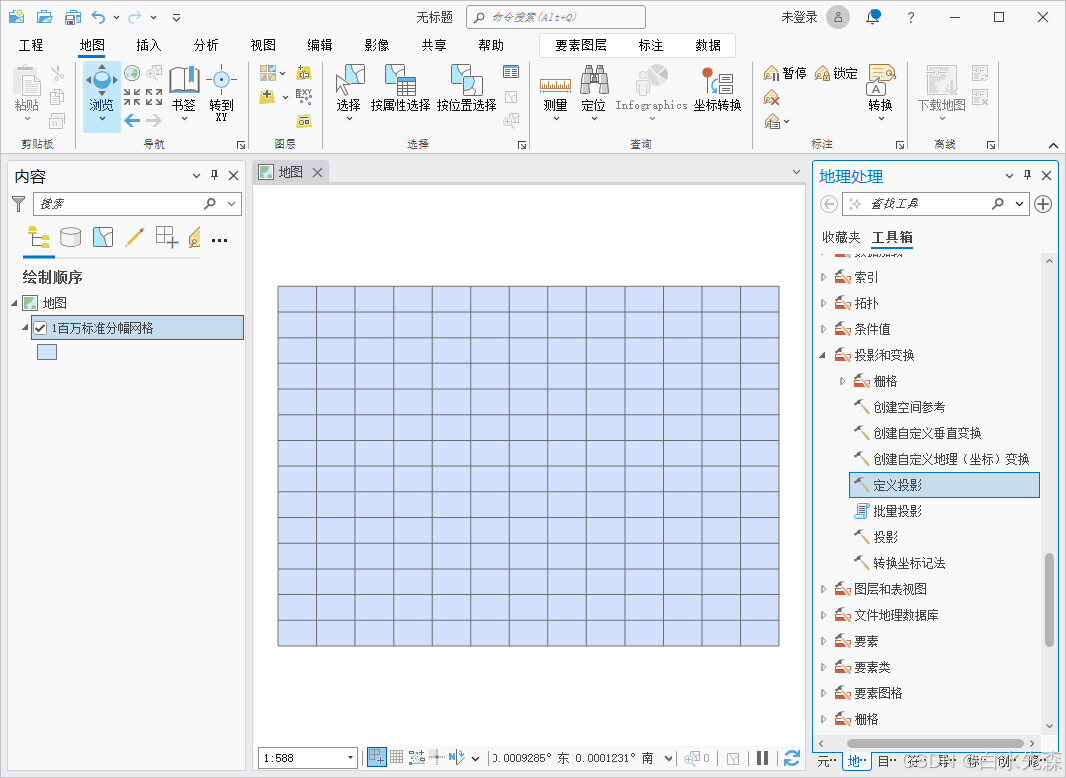

为了添加坐标信息，我们需要再次进入工具箱，选择“数据管理工具”下的“投影和变换”，然后点击“定义投影”工具。

定义投影工具

在定义投影对话框中，将输入数据集或要素类设置为生成的网格图层，并将坐标系设置为GCS_WGS_1984。

定义投影

点击运行后，网格的坐标系即被成功定义。

为网格添加编号

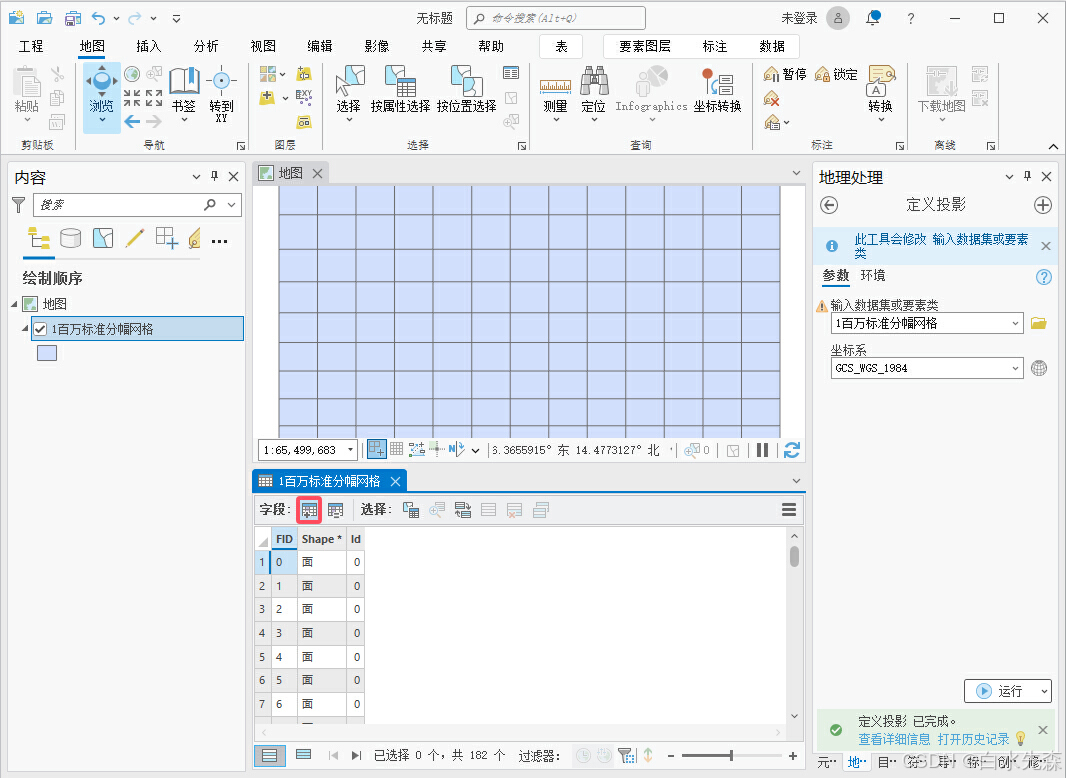

接下来，我们需要为网格添加编号。首先，打开网格的属性表，并点击“添加字段”按钮。在字段对话框中，我们需要添加多个字段，包括用于存储质心坐标的经度和纬度字段，以及用于存储行号、列号和字母的字段。

添加字段

接下来，我们需要为网格添加编号。首先，打开网格的属性表，并点击“添加字段”按钮。在字段对话框中，我们需要添加多个字段，包括用于存储质心坐标的经度和纬度字段，以及用于存储行号、列号和字母的字段。

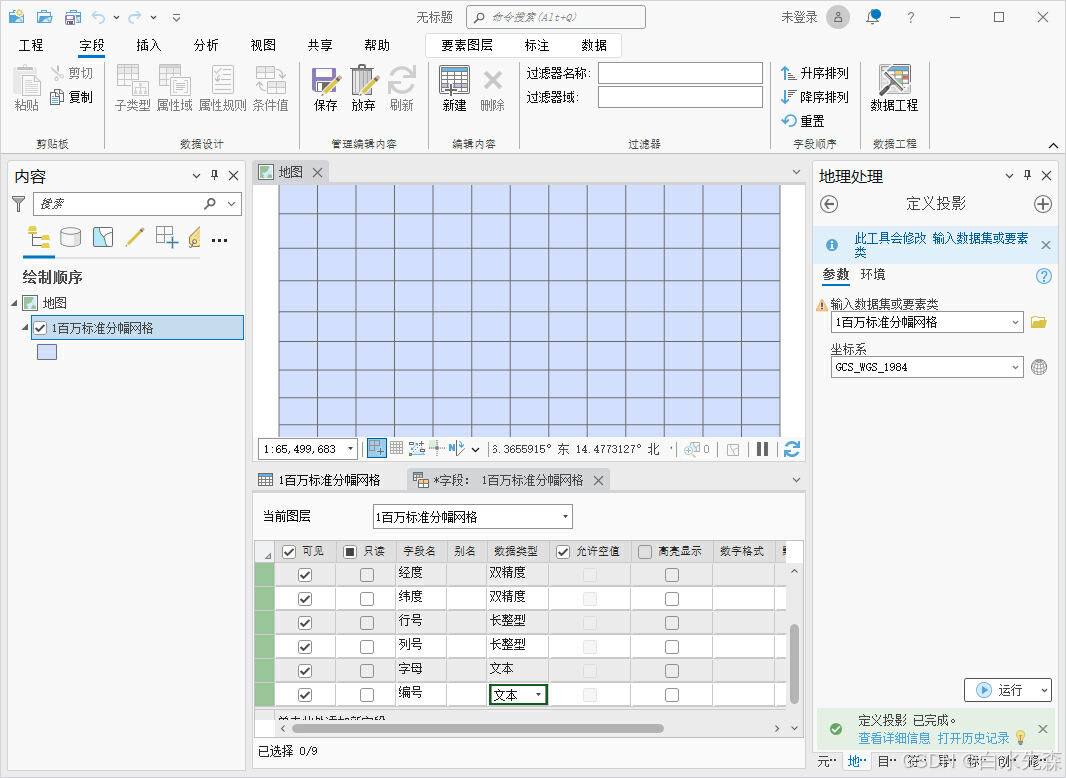

添加的字段

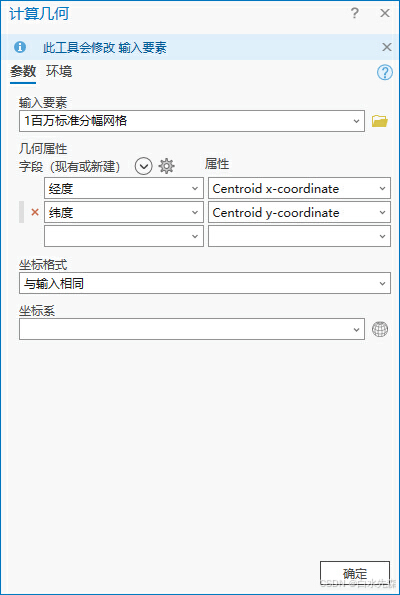

为了计算质心坐标，我们需要使用计算几何功能。在输入要素中选择制作的网格，并将经度和纬度字段分别对应到质心坐标X和质心坐标Y。完成计算后，网格的每个单元都将拥有自己的质心坐标。

计算质心坐标

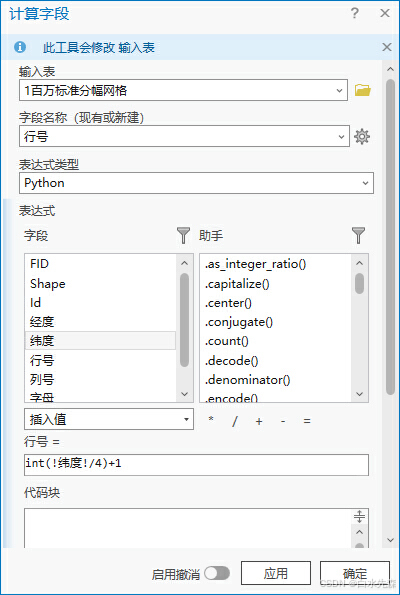

接下来，我们需要计算行号和列号。行号可以通过将纬度除以4并加1的公式来计算，而列号则需要将经度加180后除以6再加1。这些计算都可以通过计算字段功能来实现。

计算行号

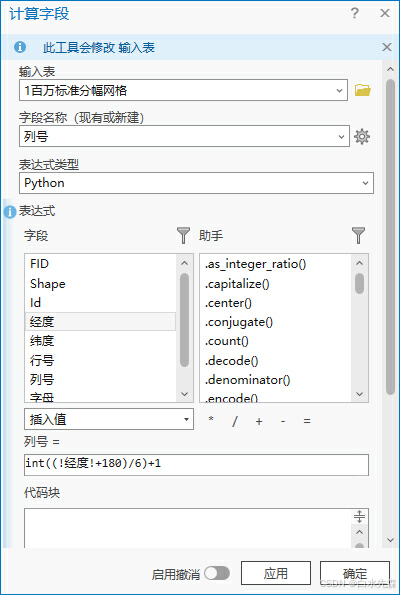

计算列号

计算字母的过程稍微复杂一些。我们需要使用自定义函数来将行号转换为对应的字母。具体的函数是：

def get_letter(row_number):

return chr(ord('A') + row_number - 1)

这个函数可以将行号转换为从A开始的字母序列。

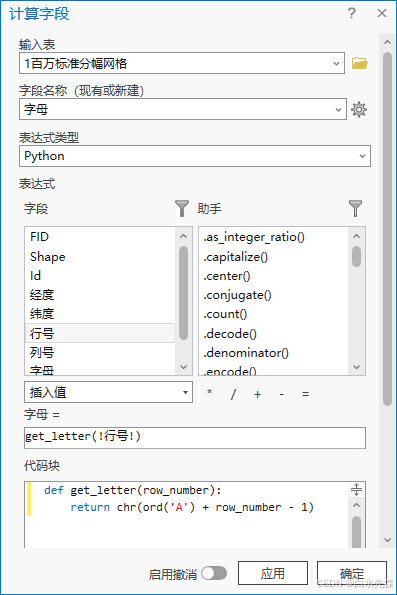

计算字母

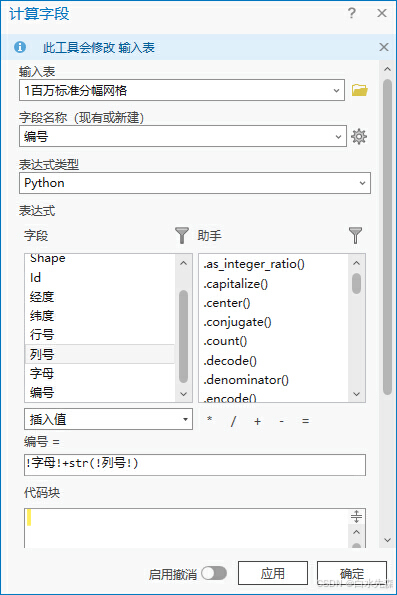

最后，我们需要将字母和列号组合在一起，形成网格的编号。这同样可以通过计算字段功能来实现，具体的公式是：

!字母!+str(!列号!)

完成计算后，网格的每个单元都将拥有自己的编号。

计算编号

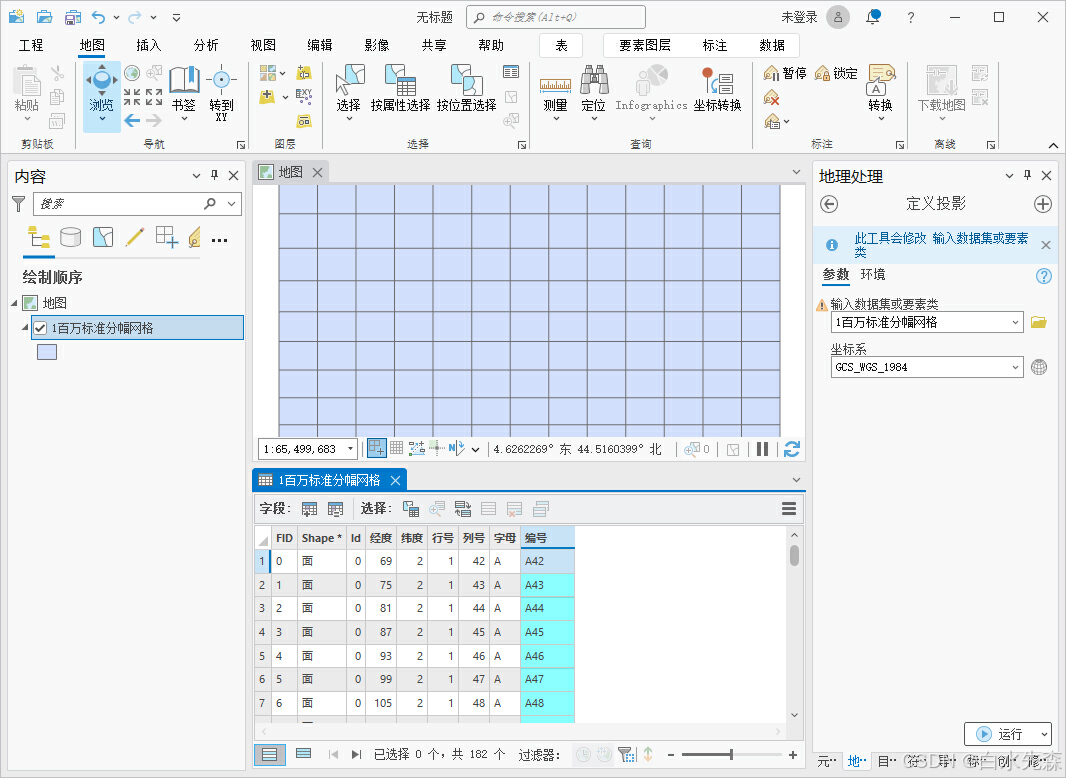

属性表

验证与分享

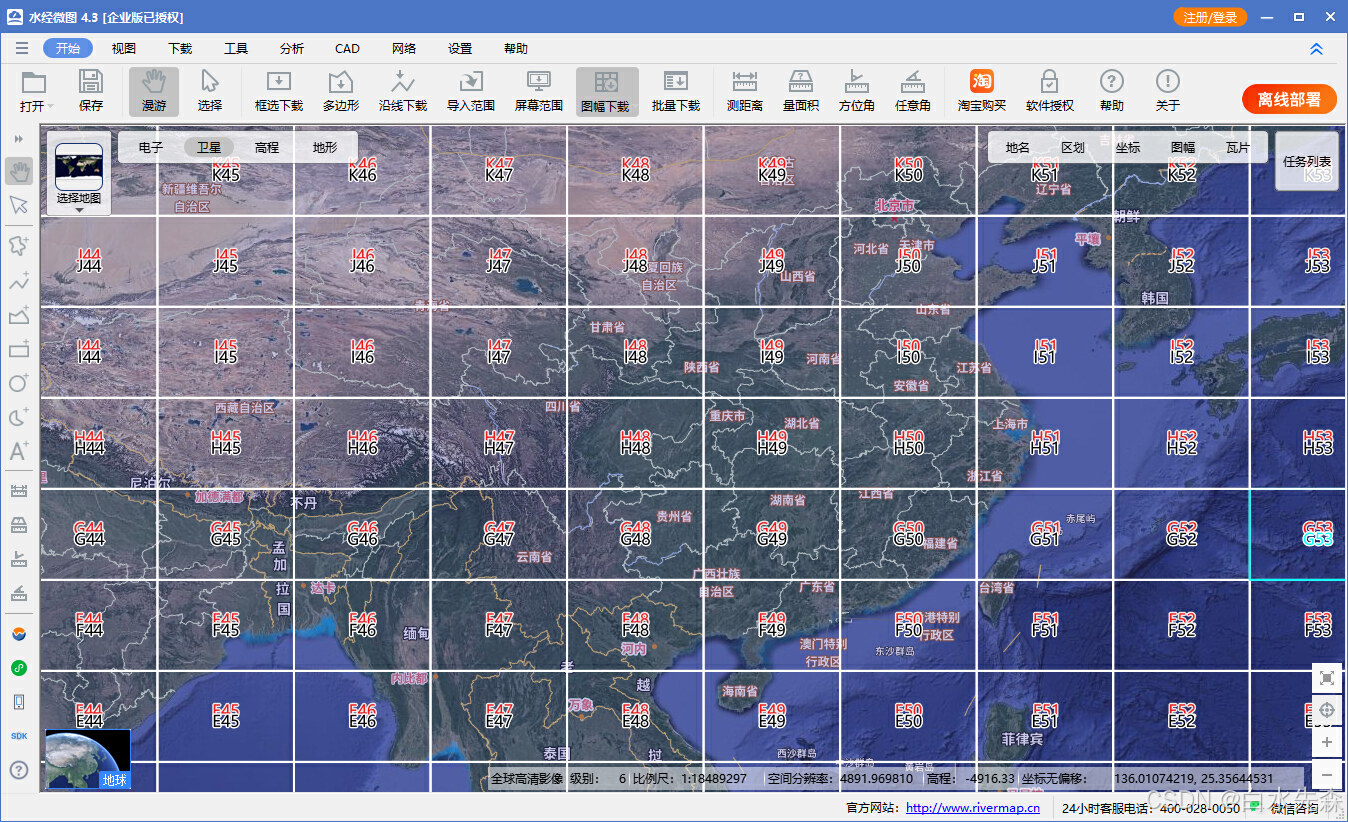

为了验证我们生成的网格是否正确，我们可以将其加载到水经微图（微图）中进行比对。打开微图中的1:100万网格，可以看到我们生成的网格与其完美重合。

微图叠加效果

这证明我们的网格生成和编号添加过程都是正确的。

结语

本文详细介绍了如何在 ArcGIS Pro 中生成1:1000,000比例尺的标准分幅网格，并为其添加编号。希望这篇文章能够帮助你更好地掌握这一技能，并在实际工作中发挥更大的作用。如果你有任何疑问或建议，请随时与我们联系。
