ArcGIS Pro应用：精准矢量化历史地图的步骤与技巧

中华文明之时空基础架构分朝代地址如下：

01西汉地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=bc0007-png-{z}-{x}-{y}
02东汉地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0140-png-{z}-{x}-{y}
03三国地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0262-png-{z}-{x}-{y}
04西晋地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0281-png-{z}-{x}-{y}
05东晋地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0382-png-{z}-{x}-{y}
06南北朝地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0497-png-{z}-{x}-{y}
07隋朝地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0612-png-{z}-{x}-{y}
08唐朝地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad0741-png-{z}-{x}-{y}
09北宋地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad1111-png-{z}-{x}-{y}
10南宋地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad1208-png-{z}-{x}-{y}
11元朝地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad1330-png-{z}-{x}-{y}
12明朝地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad1582-png-{z}-{x}-{y}
13清朝地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad1820-png-{z}-{x}-{y}
14中国地图：
http://gis.sinica.edu.tw/ccts/file-exists.php?img=ad1903-png-{z}-{x}-{y}

加载后的历史地图是TIF格式，那么怎么将这些历史地图生成为矢量地图呢?这里给大家分享一种用ArcGIS Pro进行矢量化的方法。

矢量历史地图

这里我们以矢量化的东汉疆地图为例，来自“中华文明之时空基础架构”，如下图所示。

东汉疆域地图

首先，我们需要从“中华文明之时空基础架构”中获取东汉疆域地图的TIF图片，并通过ArcGIS Pro的“添加数据”功能将其载入。

在此过程中，一个关键的步骤是，在加载图片前，务必双击进入波段选择界面，并精准地选择第二个波段。

这一操作对于后续的图像处理至关重要。

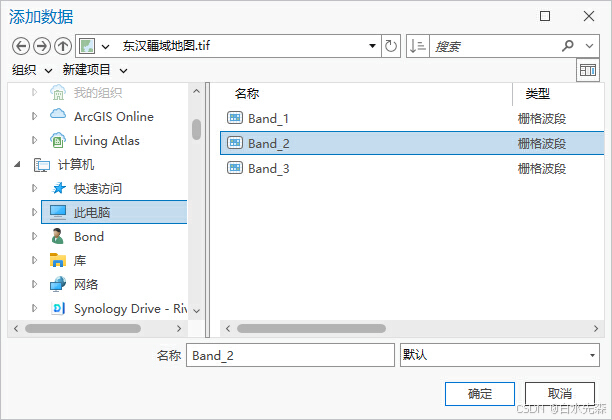

添加数据

接下来，我们需借助“Spatial Analyst 工具”中的“地图代数/栅格计算器”功能。

在打开的对话框中，我们将输入特定的公式：“"东汉疆域地图.tif_Band_2"==235”。

此公式的目的是从原始栅格数据中提取出我们关心的特定区域（即东汉疆域）。

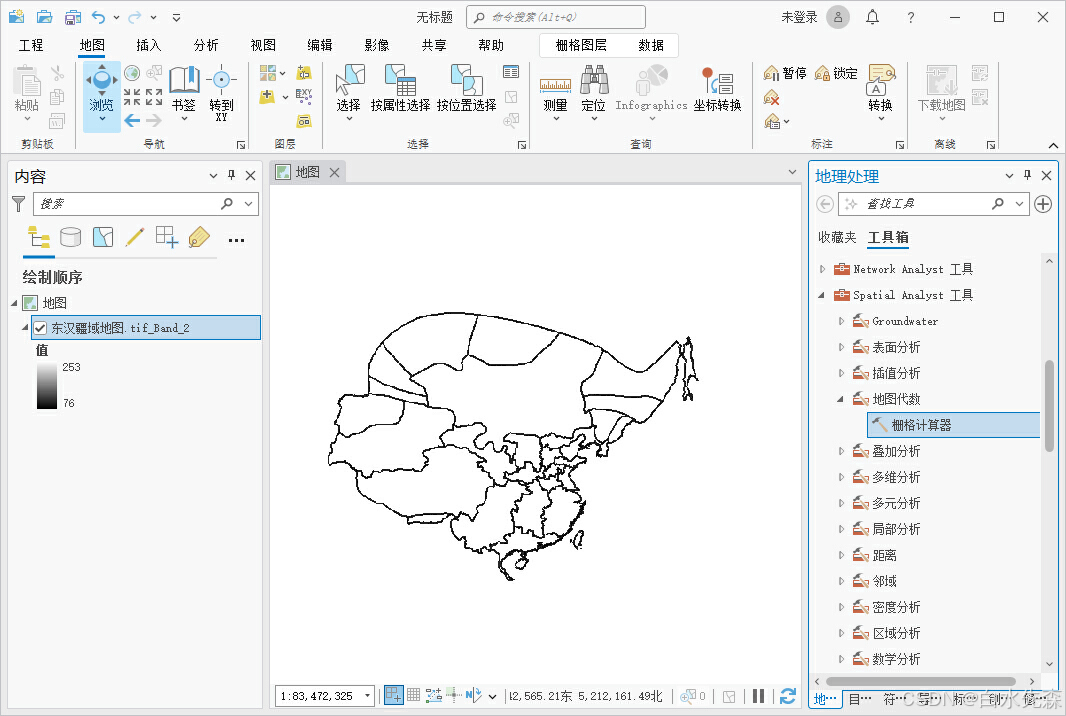

栅格计算器

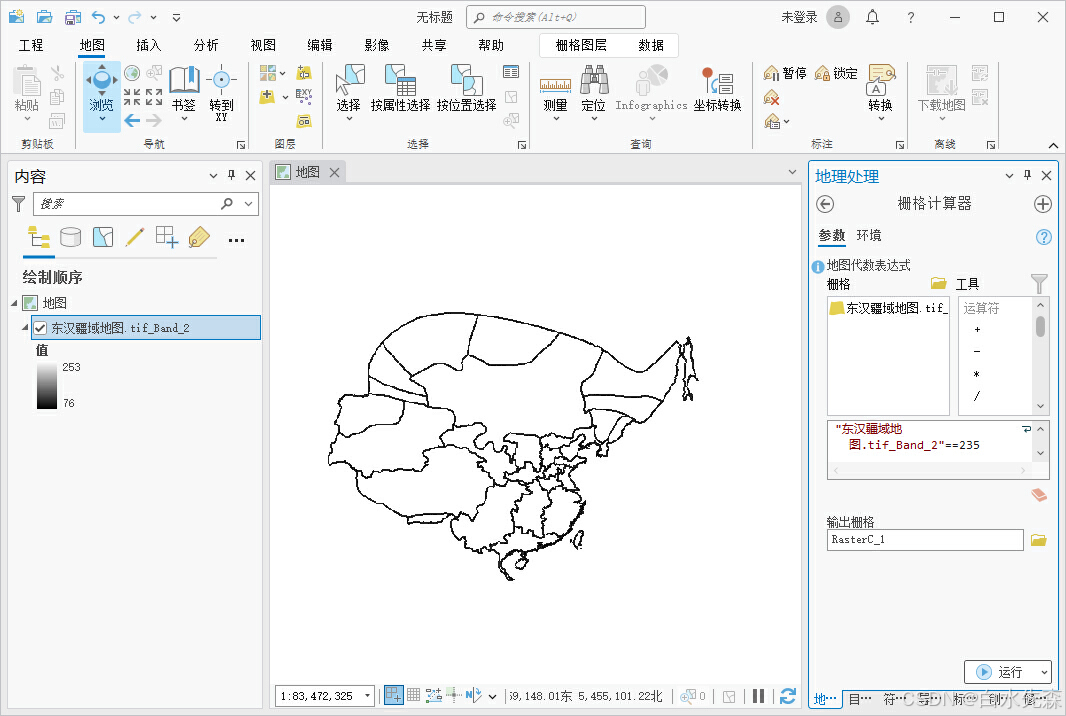

栅格计算器设置

完成栅格计算后，我们需将结果栅格转换为矢量面数据。这可以通过“转换工具”中的“由栅格转出/栅格转面”功能实现。在此过程中，需准确设置输入栅格、字段以及输出要素面等参数，以确保转换结果的准确性。

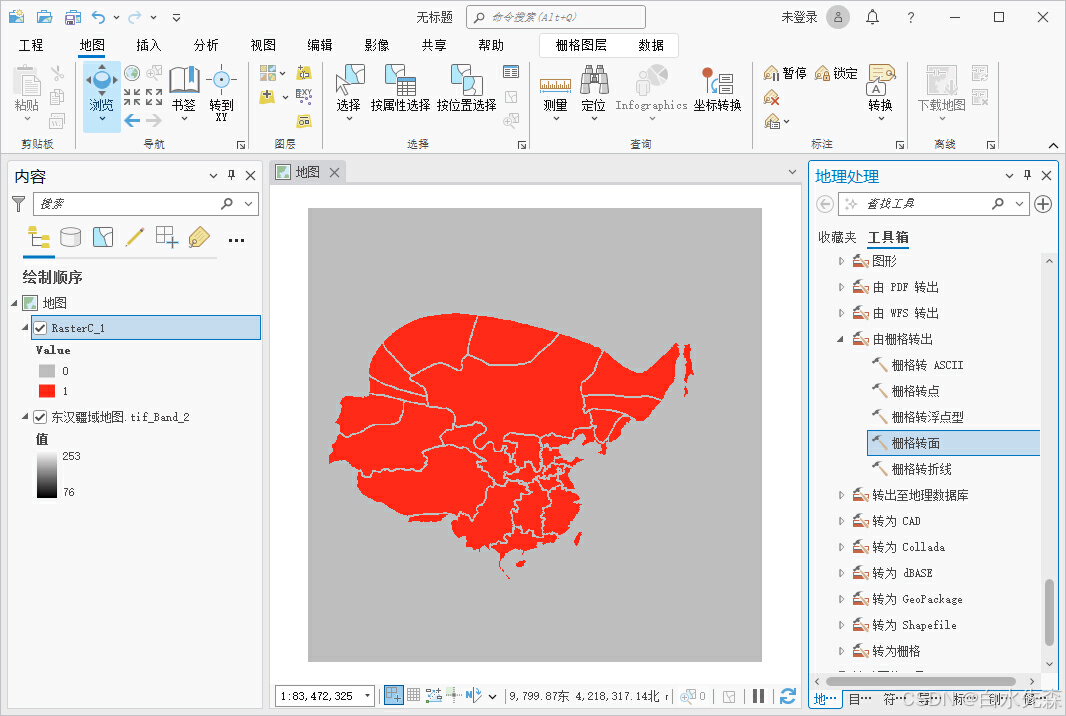

栅格计算结果

栅格转面

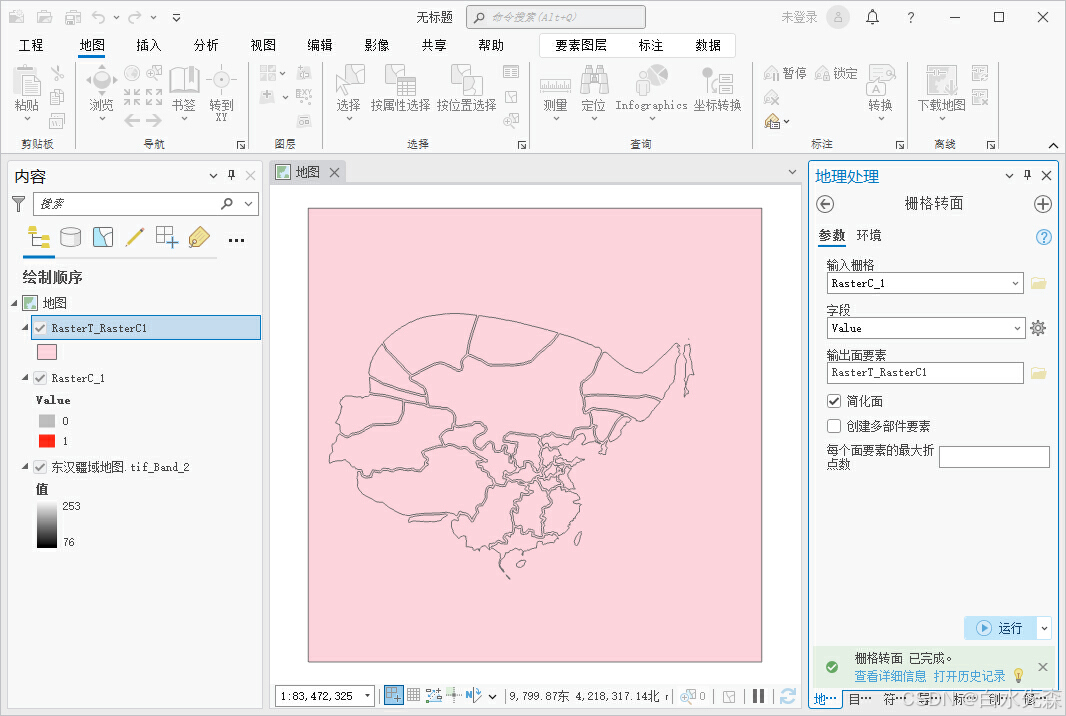

栅格转面设置

栅格转面结果

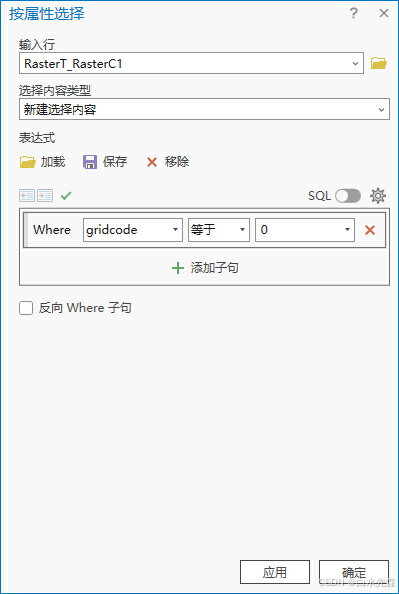

转换完成后，我们需对生成的矢量面数据进行进一步处理。通过“按属性选择”功能，我们可以快速筛选出gridcode为0的要素，并将其删除。这一步骤有助于去除无用的数据，使地图更加清晰。

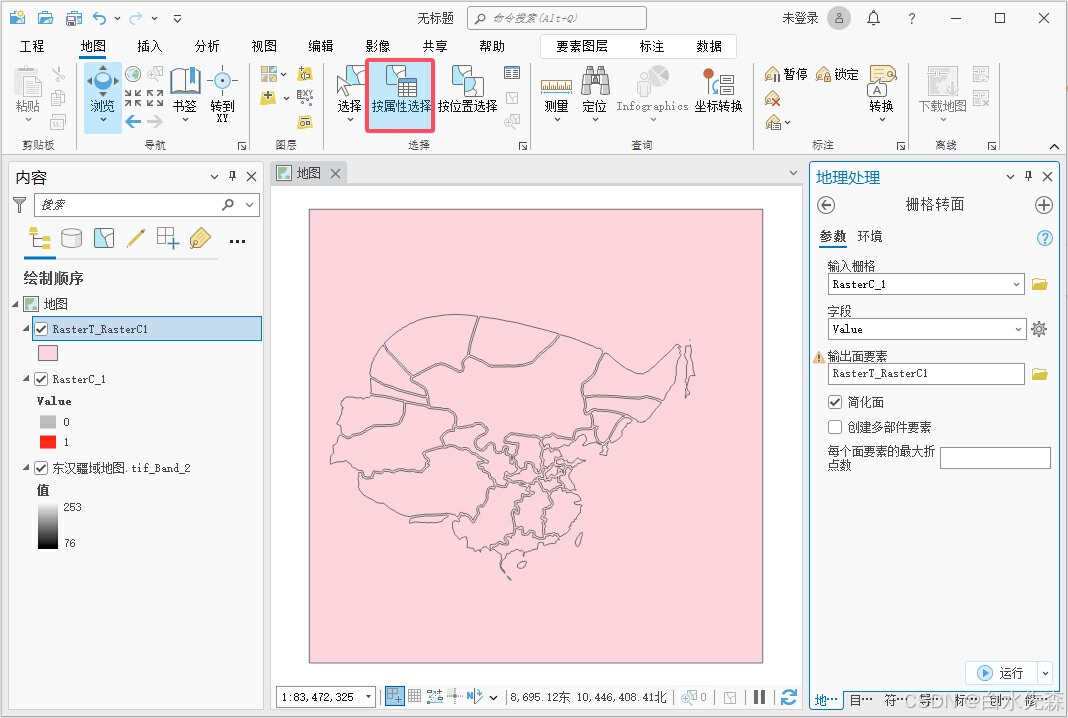

属性选择

按属性选择设置

删除后效果

尽管我们已经删除了无用要素，但边界之间可能仍存在缝隙。

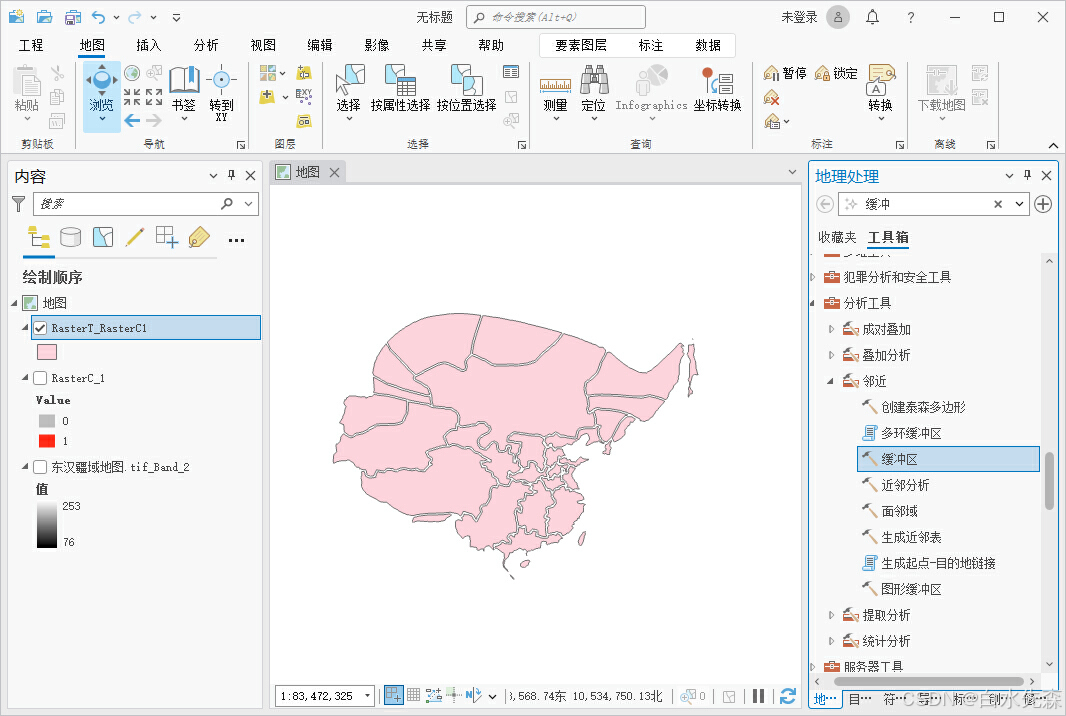

为了优化边界效果，我们可以使用“分析工具”中的“邻近/缓冲区”功能。

通过合理设置缓冲距离（如17千米），我们可以有效地填充这些缝隙，使地图边界更加平滑和连续。

缓冲区

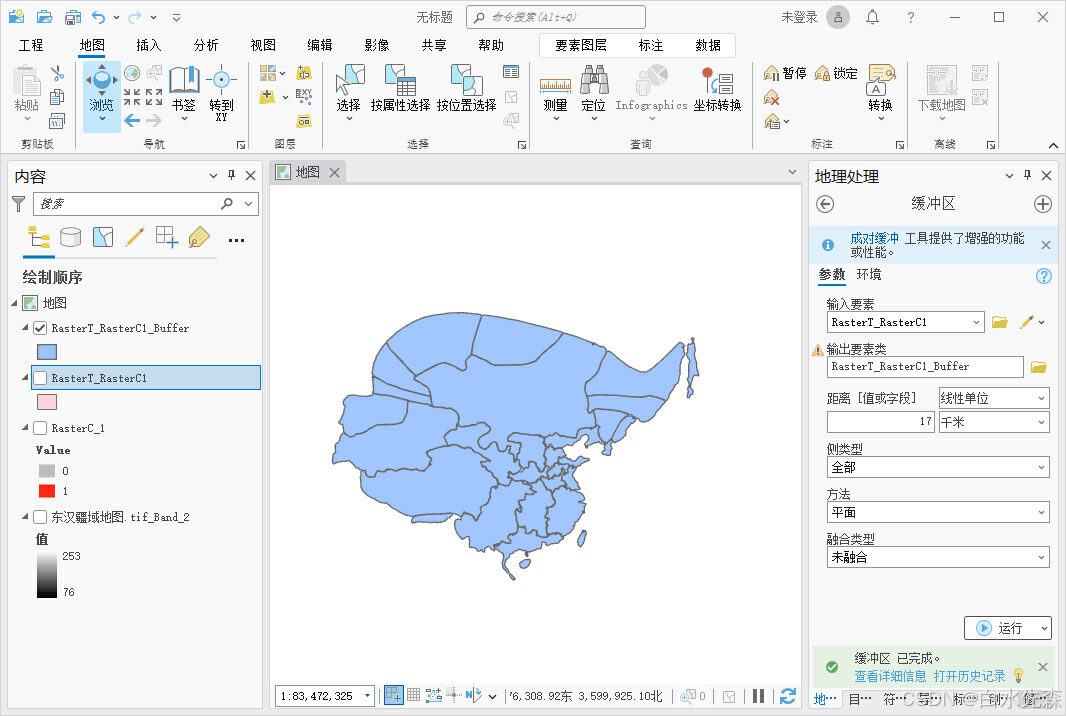

缓冲区设置

最终效果

制作方法比较简单，主要用到栅格计算器，处理缝隙可以使用缓冲区来实现，但是想要很完美的效果还是需要手动处理。

总结

整个矢量化过程虽然看似简单，但每一步都需细致操作以确保结果的准确性。

特别是栅格计算器和缓冲区工具的使用，更是需要熟练掌握和灵活应用。

同时，由于地理数据的复杂性和多样性，即使经过上述处理，也可能无法达到完美的效果。

因此，在实际应用中，我们可能还需要结合手动编辑和调整来进一步优化地图质量。

综上所述，通过ArcGIS Pro进行东汉疆域地图的矢量化是一项富有挑战性的任务，但只要我们掌握了正确的方法和技巧，就能够轻松应对并创造出高质量的地理数据产品。
