无线探针的原理及代码实现

无线探针的原理及代码实现

---

前言：随着无线的普及，很多终端现在都支持无线功能，无线网关设备也是随处可见，我们可以通过收集ap周边的sta信息，在大数据时代，当支持这种带收集sta信息功能的设备达到一定的覆盖面时，将这些信息收集汇总，我们大致可以比较精确的定位终端sta的运动轨迹。

---

一、无线探针的应用场景

公安部门破案或者追踪一些失踪人员的下落时，大部分是通过天眼来确定人员的活动轨迹，该种人员追踪方式存在一些显而易见的弊端：
（1）、公安部门需要投入大量警力去调取监控录像，且由于录像需要占用较大的存储，所以一般录像一般不会保留太长时间就会被自动清除；
（2）、获取录像后，需要大量人员花大量时间去录像中获取有用信息；
（3）、除去公共场所，很多地方并未安装有摄像头，此外，在农村几乎很少会有摄像头。

而通过AP来收集sta信息，则可以很方便的获取人员的移动轨迹，而且可以有效克服上述天眼追踪的弊端。
（1）、成本低：信息存储方便且存储成本较低，减少无关信息的存储；
（2）、速度快：可以快速获取信息，通过MAC地址就可以获取设备的移动轨迹，不需要花费大量人力物力走访调查，观看录像；
（3）、覆盖面广：现在无线AP普及到户，农村也比较普及。

二、无线探针相关知识点

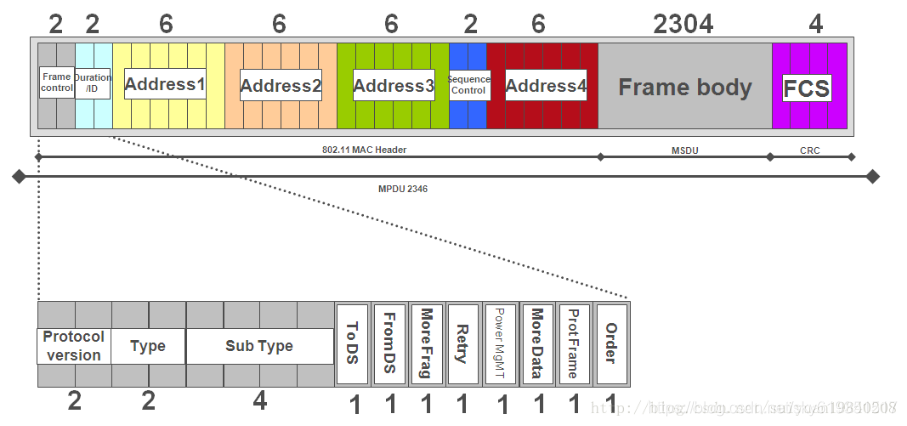

我们先熟悉一下802.11的帧结构：

  //Frame control对应的地址如下： （Little ENDIAN）
    typedef struct _frame_contrl{
 		unsigned char version:2;
    	unsigned char type:2;                    // 00 管理帧 01控制帧 10数据帧 11保留
    	unsigned char subtype:4;
    	//unsigned char ToDS:1;
  		unsigned char FromDS:2;             /* 来自DS*/
    	unsigned char MoreFrag:1;           /*更多分段*/
    	unsigned char Retry:1;                  /*重传*/
    	unsigned char PwrMgt:1;              /*电源管理*/
    	unsigned char MoreData:1;          /*更多数据*/
    	unsigned char WEP:1;                 /*受保护帧*/
    	unsigned char Rsvd:1;                 /*顺序*/
    }frame_contrl,*pfram_contrl;

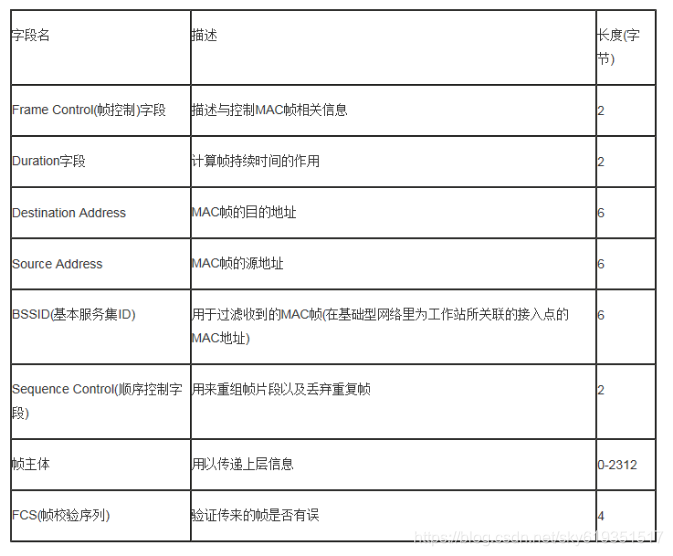

帧结构中各字段说明：

1、Frame Control（帧控制）字段说明

1.1 协议类型（Protocol version）

控制字段的前2bit节为：协议类型（Protocol version），目前此值为：0。

1.2 帧类型（TYPE）

帧类型由frame control的type两位决定，目前有三种类型的帧：

• 00，管理帧（Management Frame，例如Beacon帧、Probe Request帧）：IEEE80211_TYPE_MGMT 用于执行管理操作，如关联、身份验证，扫描等。
• 01，控制帧（Control Frame，例如RTS帧、CTS帧、ACK帧）：IEEE80211_TYPE_CTL 通常与数据包相关。如：PS-poll包用于从AP缓冲区取回数据包；另一个例子，STA若想数据传输，首先会发送RTS的控制数据包，如果介质空闲，目标客户端将发回一个名为允许发送（CTS）的控制数据包。
• 10，数据帧（Data Frame，承载数据的载体）：IEEE80211_TYPE_DATA 原始数据包。注：空数据包是特殊的数据帧，其用于电源管理。
• 11，保留。

1.3 Sub Type

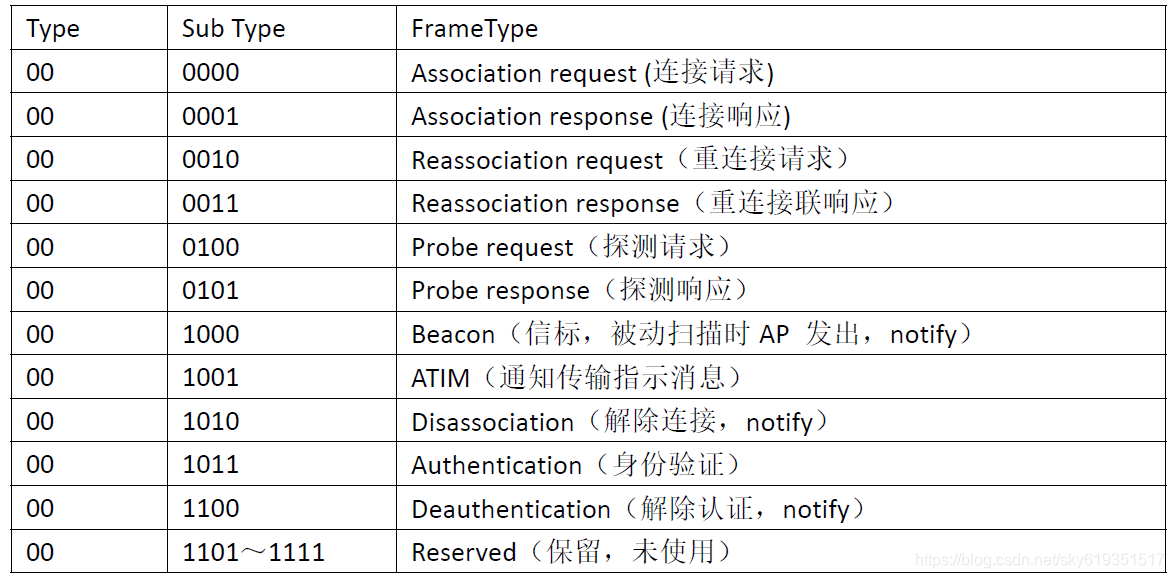

下表为管理帧的subType对应的类型（即type为00时，subType的取值：

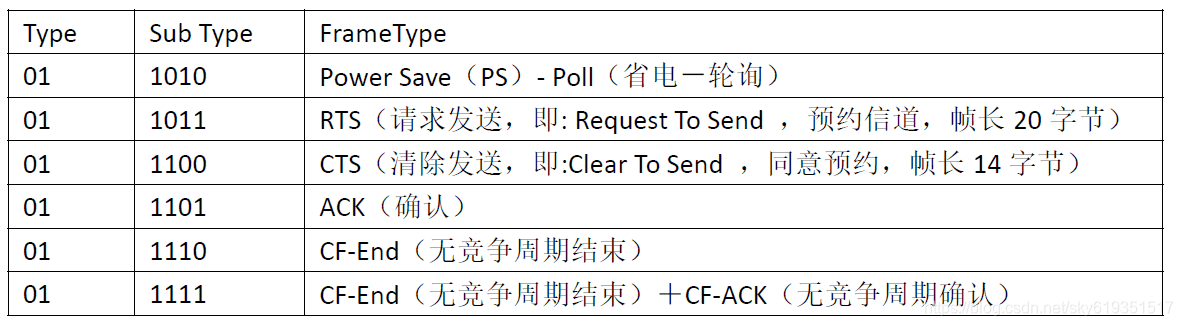

下表为控制帧的subType对应的类型（即type为01时，subType的取值：

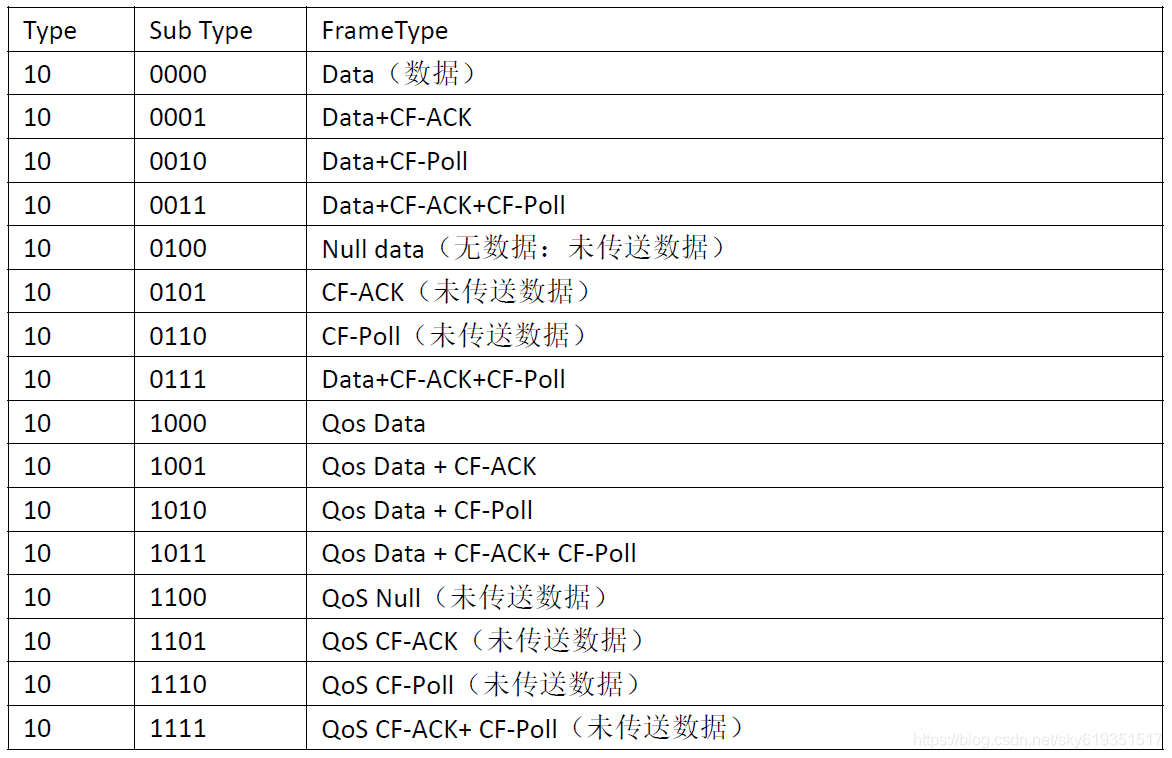

下表为数据帧的subType对应的类型（即type为10时，subType的取值：

三、无线探针的原理

WIFI 是基于IEEE802.11a/b/g/n 协议，在标准协议中，定义了AP（无线接入点）和STA（站或客户端）的两种工作模式；我们的WiFi设备，如手机、平板电脑以及其他无线终端设备，也不停的发送着probe帧，去寻找附近可用的AP。 probe帧包含了设备的mac地址，当我们的AP接收到probe帧之后就获取了这个设备的MAC地址，而这个AP就是我们的WIFI探针。因此只要在WiFi探针覆盖区域内的设备打开着WiFi，探针就能收集到他的MAC地址。

从probe帧中，我们可以获取：
（1）、设备MAC地址；（2）、WiFi信号强度；（3）、WiFi信号频道；（4）、信号帧类型；（5）、时间。

在获取大量数据之后，根据上述获取的时间以及MAC地址，就可以比较精确的获取终端的移动轨迹。

有人担心这回侵犯个人隐私，其实这个担心是多余的，首先probe帧中只能获取一些基本信息，所以此时收集到信息是一些无关用户个人信息和设备上其他信息的；其次，要获取个人的运动轨迹，必须需要大量数据的支持，一般人员在未授权的情况下无法取得这些数据；最后，查询个人移动轨迹需要知道持有人的设备MAC信息。

三、无线探针功能的代码实现

本文以MTK无线芯片MT7603为例：

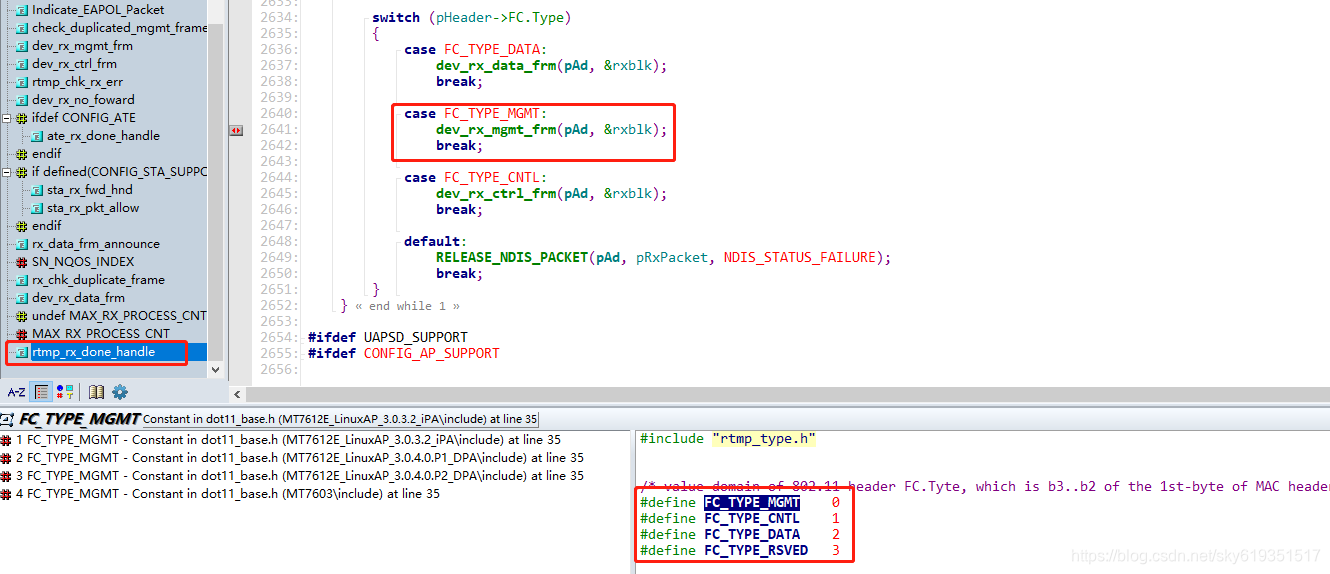

添加驱动支持代码：Wif/MT7603/tx_rx/wdev_rx.c

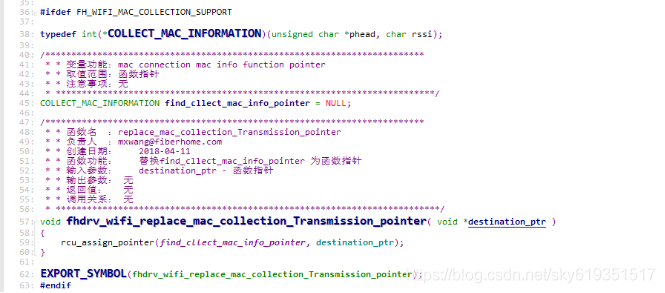

定义ko模块支持的函数指针接口：

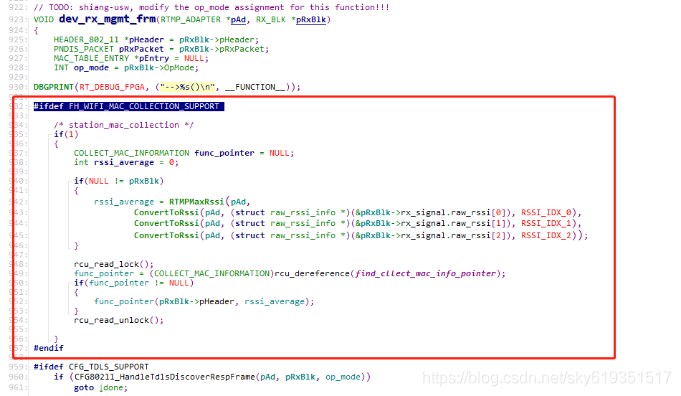

在函数dev_rx_mgmt_frm()中添加如下代码：该函数负责处理收到的管理帧

探针功能模块实现：

/****************************************************************************
* 文件名:	station_mac_collection.c

* 创建日期:	2019-05-11

* 文件描述:

* 版权说明:	Copyright (c) 2000-2016   XX通信科技股份有限公司

* 与其它文件的关系:

* 其它:

* 修改日志记录:
*****************************************************************************/

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/proc_fs.h>
#include <linux/string.h>
#include <asm/uaccess.h>
#include <linux/slab.h>
#include <linux/seq_file.h>
#include <linux/sysctl.h>
#include <linux/list.h>
#include <linux/rculist.h>
#include <linux/spinlock.h>
#include <linux/sched.h>	//jiffies_64
#include <linux/percpu.h>
#include <linux/jiffies.h>
#include <asm/param.h>
#include <asm/div64.h>	//64位除法
#include <net/net_
