本文介绍了状态机的基础概念，包括Moore型和Mealy型状态机的区别，并通过绘制状态转移图，展示了如何实现一个简单的可乐机系统。该系统基于3元硬币投递，当投入3枚硬币时出可乐。文章通过状态分析，详细阐述了状态转移过程，并探讨了状态化简的方法。
文章目录
理论
概念
状态机简称FSM，也称为同步有限状态机，状态有限，适合描述发生有先后顺序的事件，如计数器
- Moore型：最后的输出之和当前状态有关，和输入无关
- Mealy型：最后的输出之和当前状态和输入有关
- 共同点：状态跳转都只和输入有关
状态机的表示
状态转移图，帮助实现代码编写
实战
实现一个简单的可乐机系统
一瓶可乐3元，投入三枚硬笔时出一瓶可乐

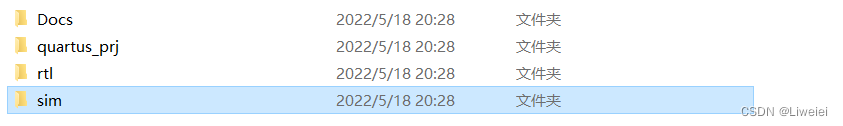

- 搭建文件体系

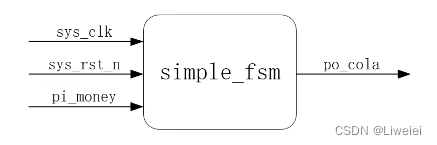

- 绘制系统框图、状态转移图
每一个圆角矩形代表一个状态，斜杠左侧是输入，右侧是输出。
状态转移图是三要素：输入、输出、状态
- 输入：投入一元的硬币
- 输出：出可乐/不出可乐
- 状态：投入0元/1元/2元/3元
- 状态分析
分析在各个状态、在各种输入情况下的输出和次态

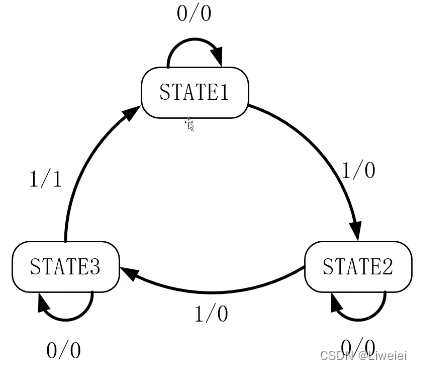

三个状态：moore型

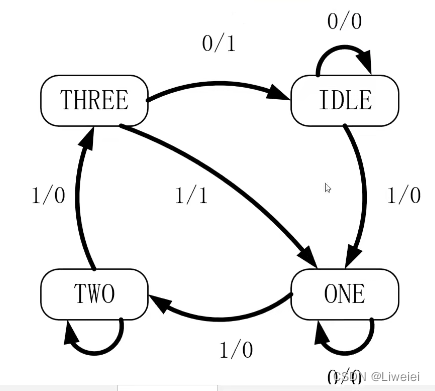

四个状态：mealy型

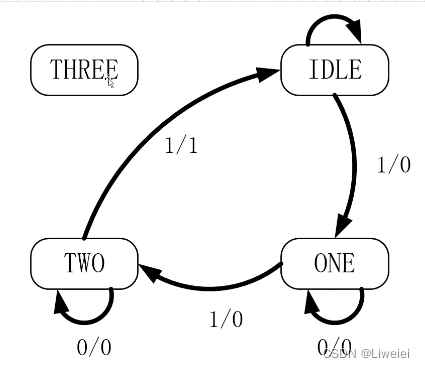

两个状态转移图都是正确的，但一般习惯把状态化到最简
