使用4G模块(M100P-C系列 DTU)通过AT指令MQTT协议实现onenet云平台收发数据

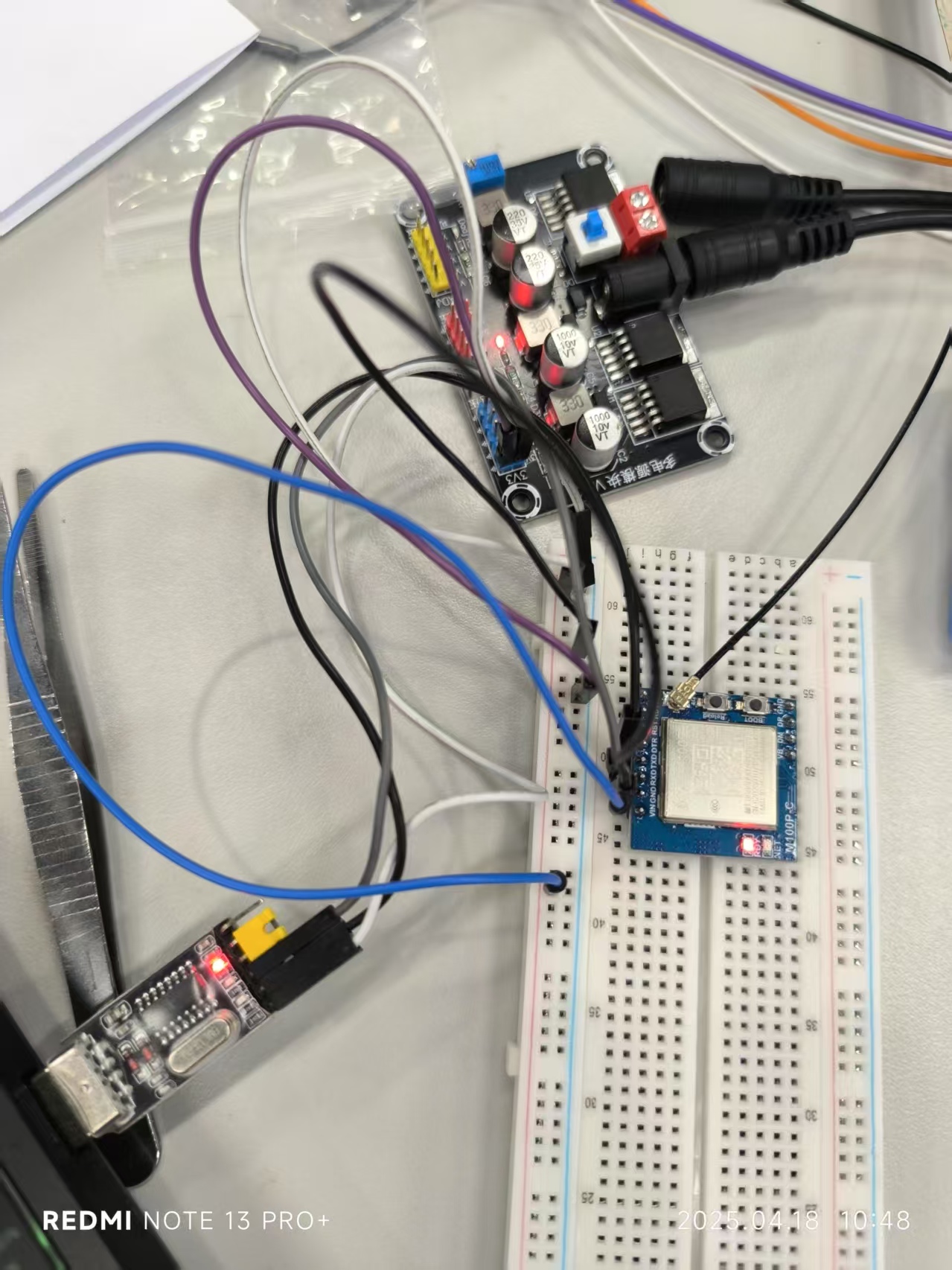

首先确认下4G模块供电是否正常，不能使用TTL串口模块供电，其不能满足4G模块工作所需电流。

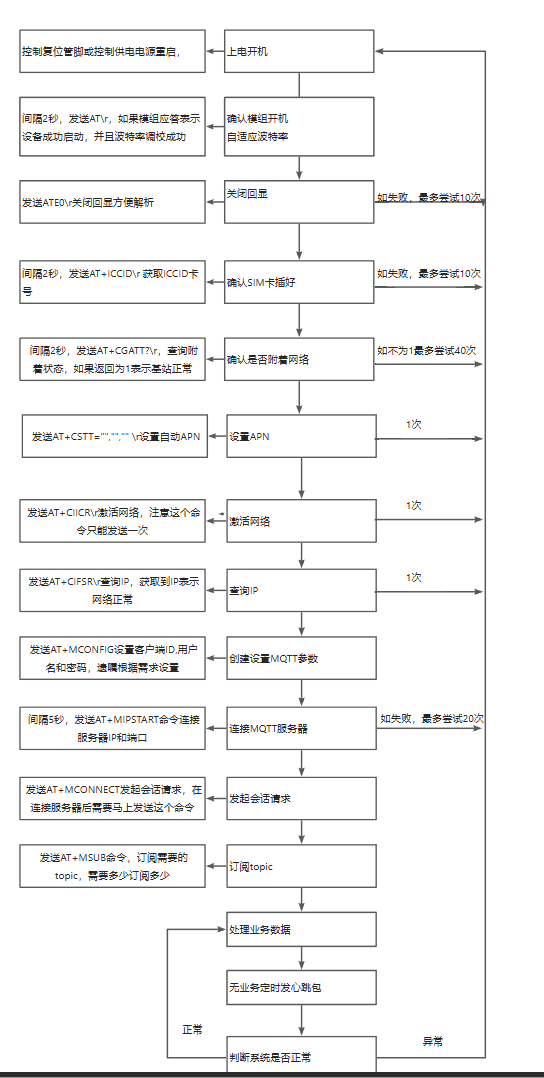

前期我们先使用串口助手AT指令调试  ，下面是官方给出的流程图，出自这里AT固件MQTT测试实例 · 银尔达电子，不过里面没有给出onenet的连接实例。

AT固件MQTT测试实例 · 银尔达电子跟着这个链接的教程，直到AT+CISFR发送后，我们就开始使用AT+MCONNECT尝试连接onenet.

通过下方网址进入onenet物联网开发云平台

https://open.iot.10086.cn/console/product/own

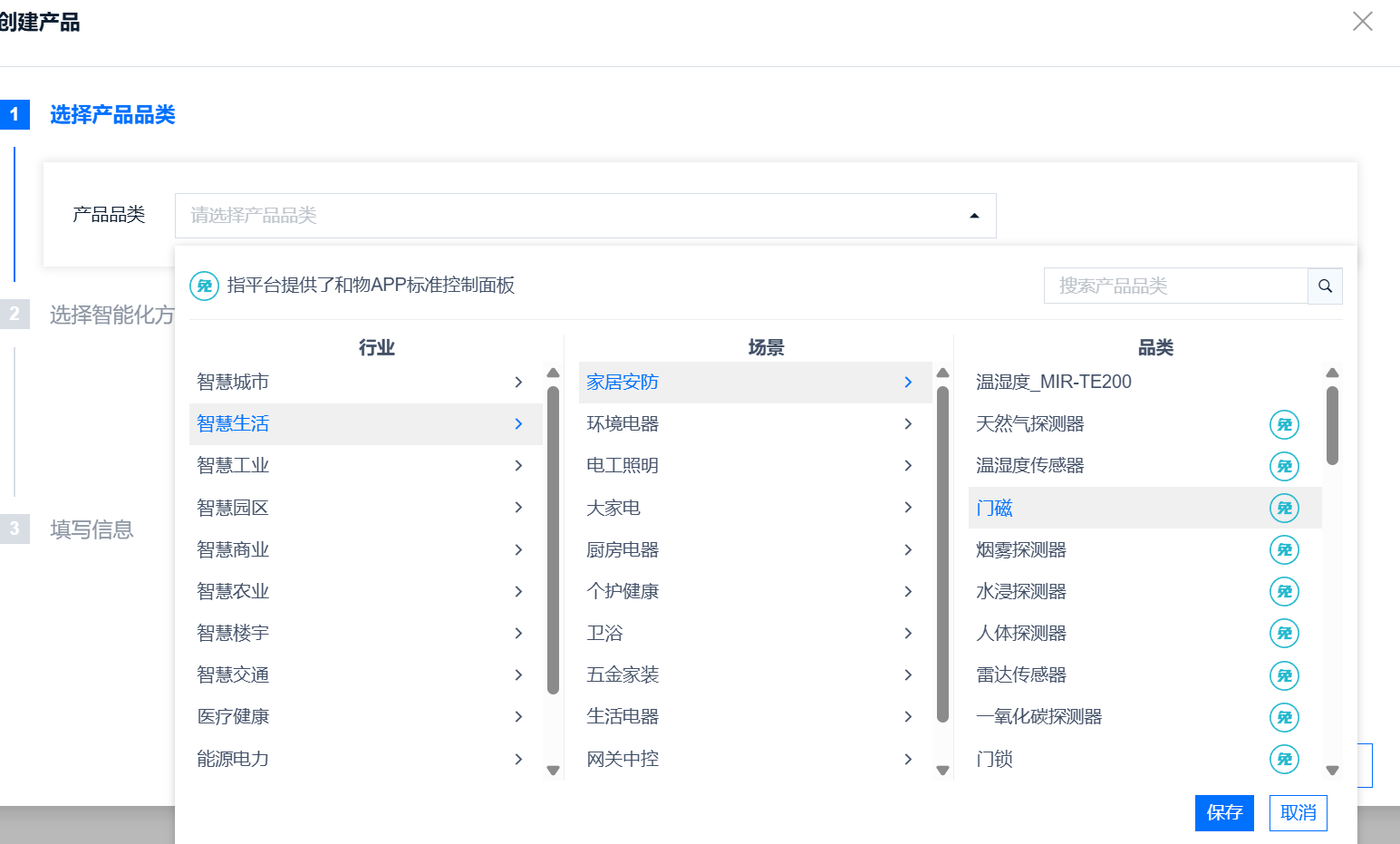

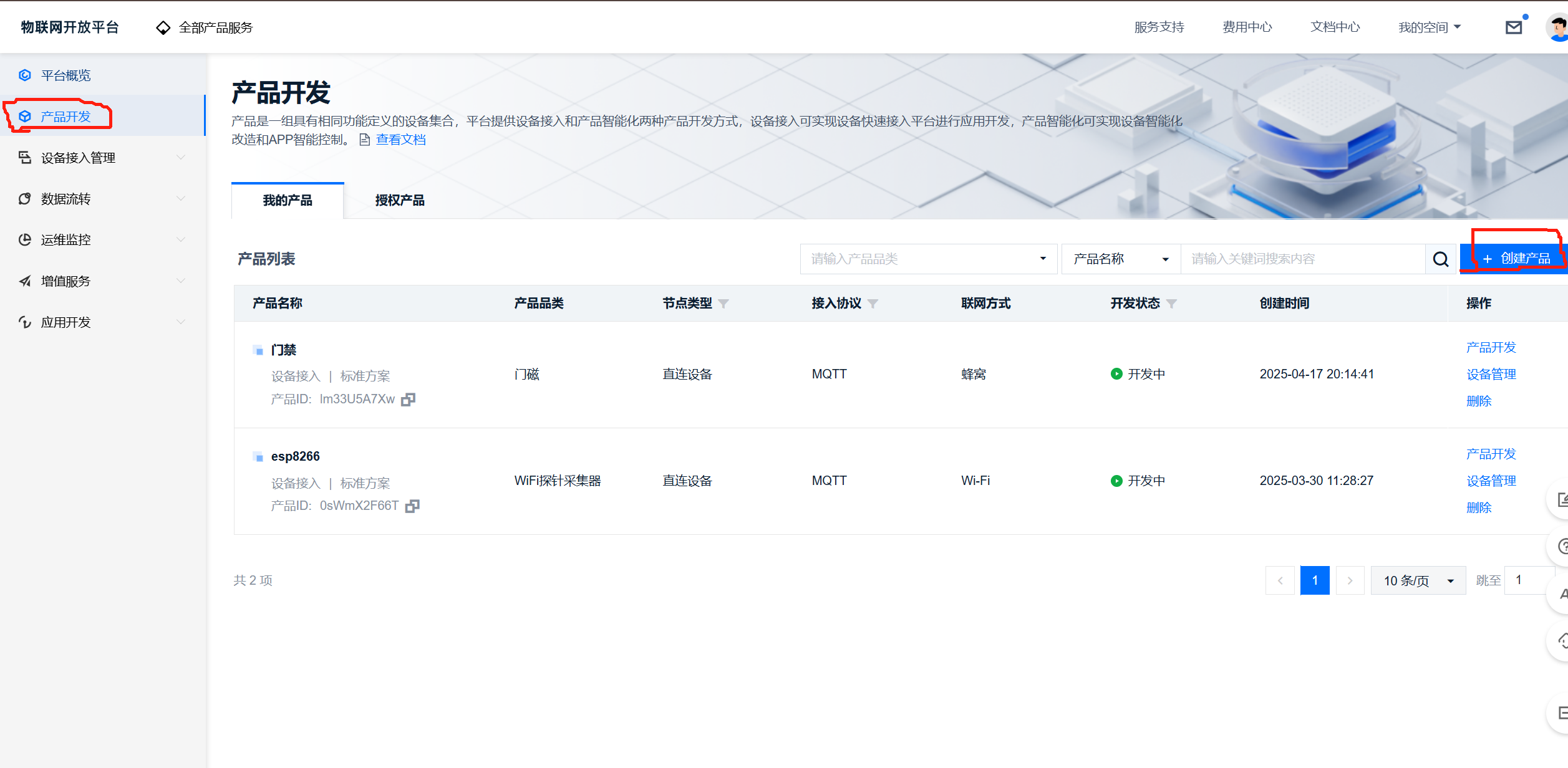

首先点击左边的产品开发，点击创建产品

这里产品品类随便写就好了，智能化方式我选的是设备接入，另一个没试过。

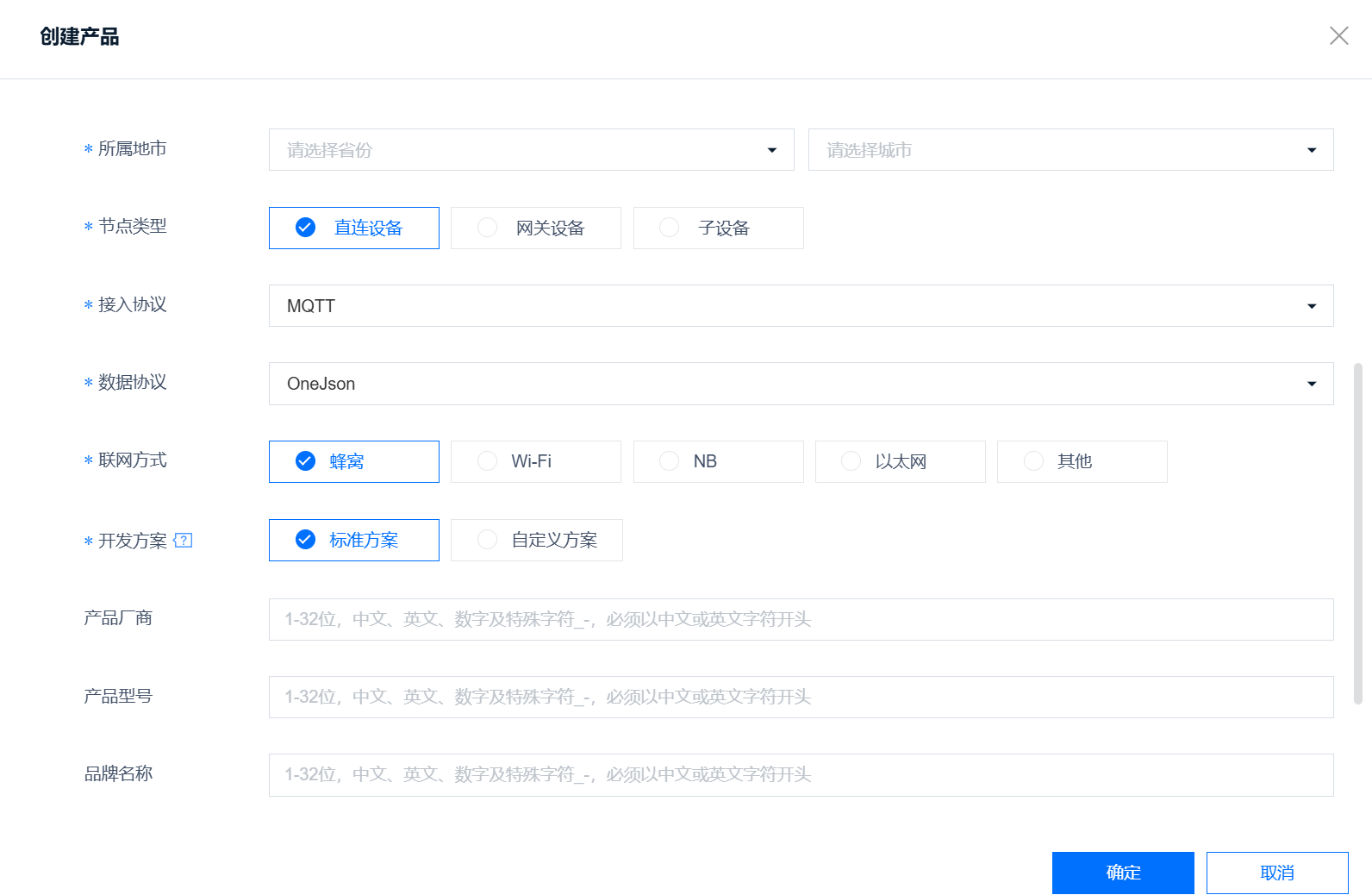

这里4G模块联网方式一般选择蜂窝，节点类型直连设备，使用MQTT和OneJson,其他的随便写或者不写也可以。

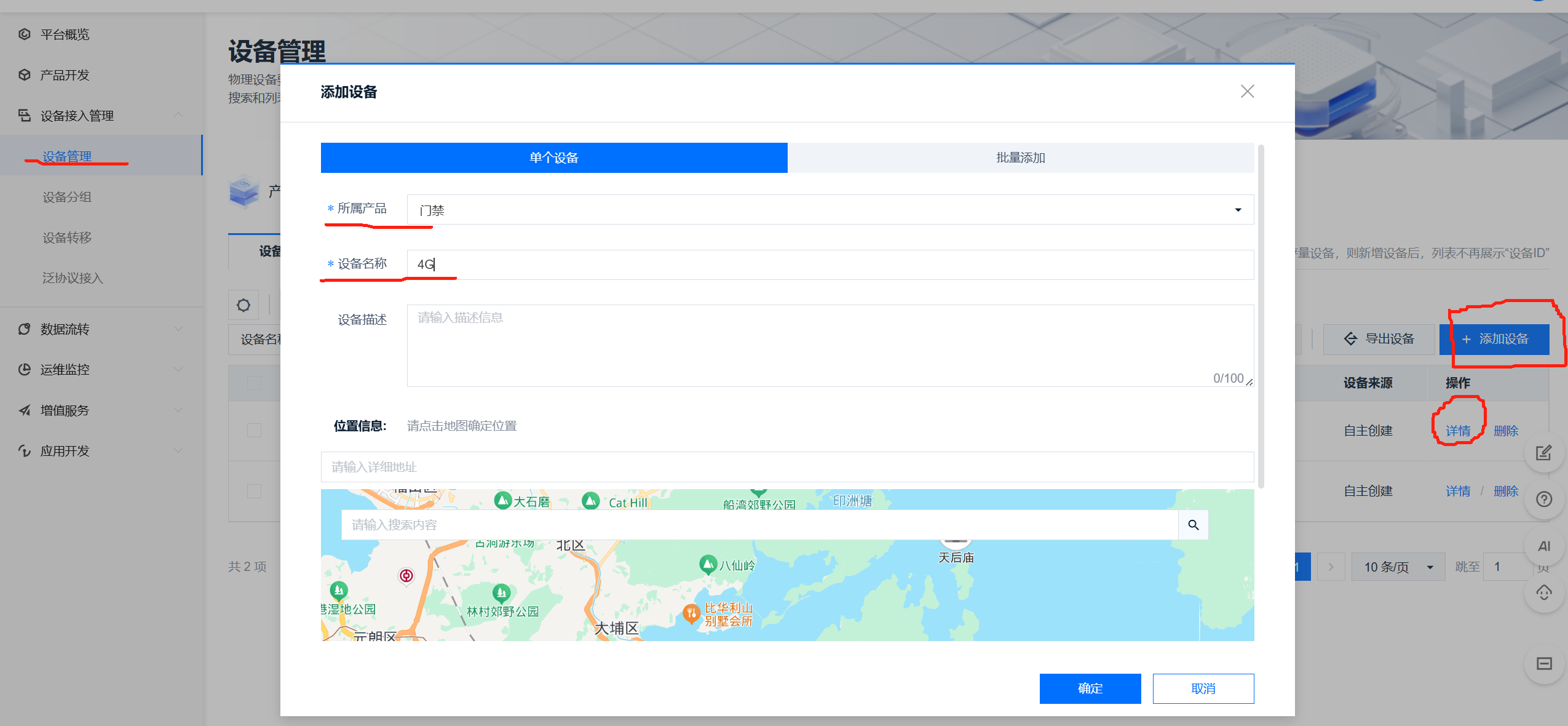

创建完产品之后，在左边点击设备管理，在右侧点击添加设备，出来的弹窗所属产品选择刚刚创建的，产品名称填写，后面需要用。

点击设备右侧的详情，可以看到产品的密钥，ID

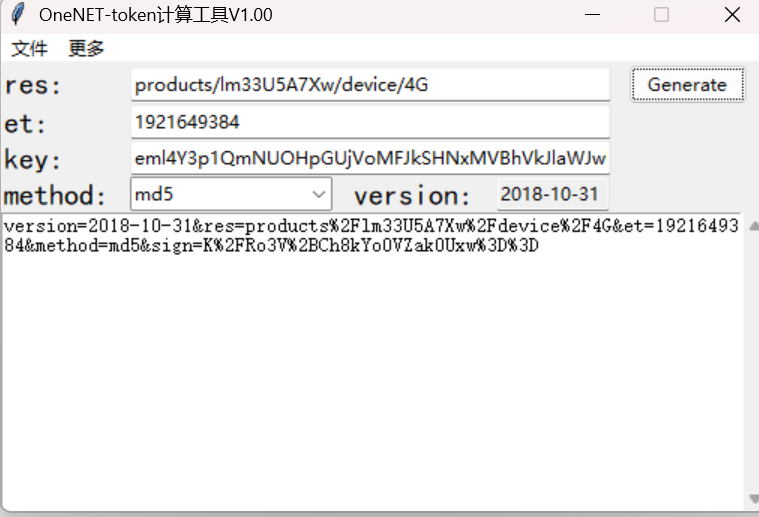

token生成工具_开发者文档_OneNET

我们需要用生成token，这里的res 填入 products/{你的产品ID}/devices/{设备名称}

et填入往后面算十年的时间戳，十年完全够了，时间戳(Unix timestamp)转换工具 - 在线工具

key填入设备密钥 填写完成后点击生成 token.

AT+MCONFIG="4G","lm33U5A7Xw","version=2018-10-31&res=products%2FWf5IXIGcZn%2Fdevices%2F868655072230313&et=1721630715&method=md5&sign=DPqCcsPQAQok9Gt7mNPTbA%3D%3D"

//这里参数分别填入的是{设备名称}，{产品ID}，{token}

OK

AT+MIPSTART="studio-mqtt.heclouds.com",1883 //这里填入onenet的服务器地址和端口号

OK

CONNECT OK

AT+MCONNECT=1,120//心跳建议60~300秒，这里设置120秒

OK

CONNACK OK//返回这个才表示连接上云平台。

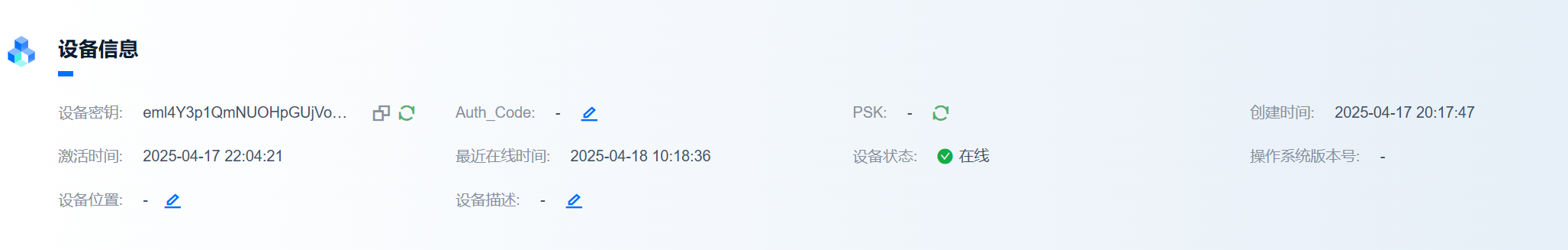

可以在onenet看到设备状态变成在线状态。

接下来我们来讲如何接收onenet下发的命令。

首先4G模块需要订阅一个topic,onenet的topic格式如下通信主题_开发者文档_OneNET

发送下面AT指令订阅主题，中间两个参数是产品ID和设备名称

AT+MSUB="$sys/lm33U5A7Xw/4G/#",0

OK

SUBACK

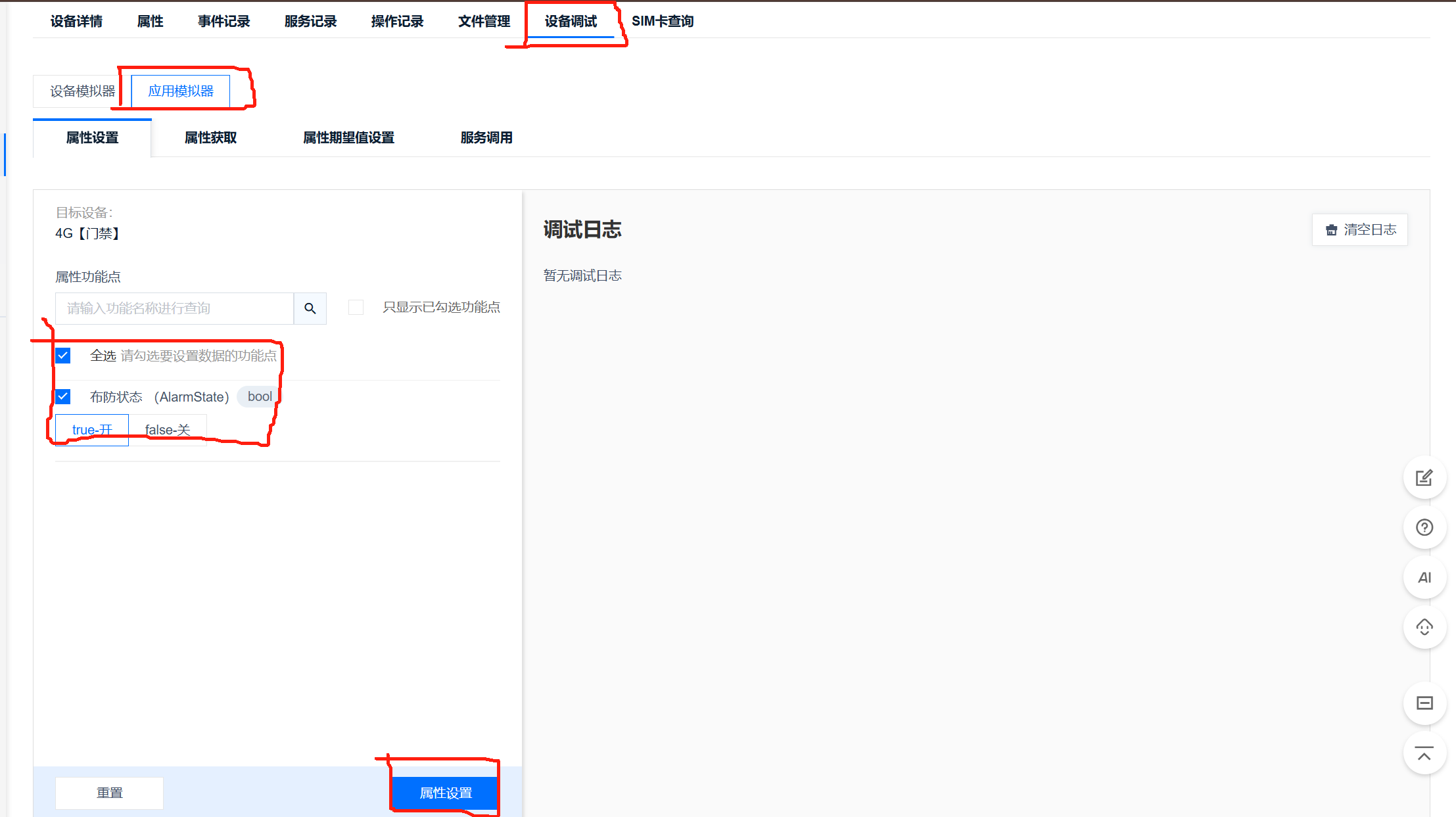

之后再onenet云平台,按照下面图片，从上到下依次点击完成命令下发

再串口助手这里成功收到消息，接收数据成功

+MSUB: "$sys/lm33U5A7Xw/4G/thing/property/set",56 byte,{"id":"39","version":"1.0","params":{"AlarmState":true}}

接下来我们讲下上传数据，首先AT指令订阅主题

AT+MPUB="$sys/lm33U5A7Xw/4G/thing/property/post",0,0,"{\22id\22:\22123\22,\22params\22:{\22AlarmState\22:{\22value\22:false}}}"

OK

这里红色部分是需要改成自己的参数的,id号我随便写123的，AlarmState是参数的标识符，flase是bool类型，不用加/22

注意数据中的"号，要用\22替代。在实际值使用中\本身就要转义，在MCU实际格式是\\22，如:

AT+MPUB=pubtopic1,0,0,"{\\22test\\22:\\22abc\\22}"\r

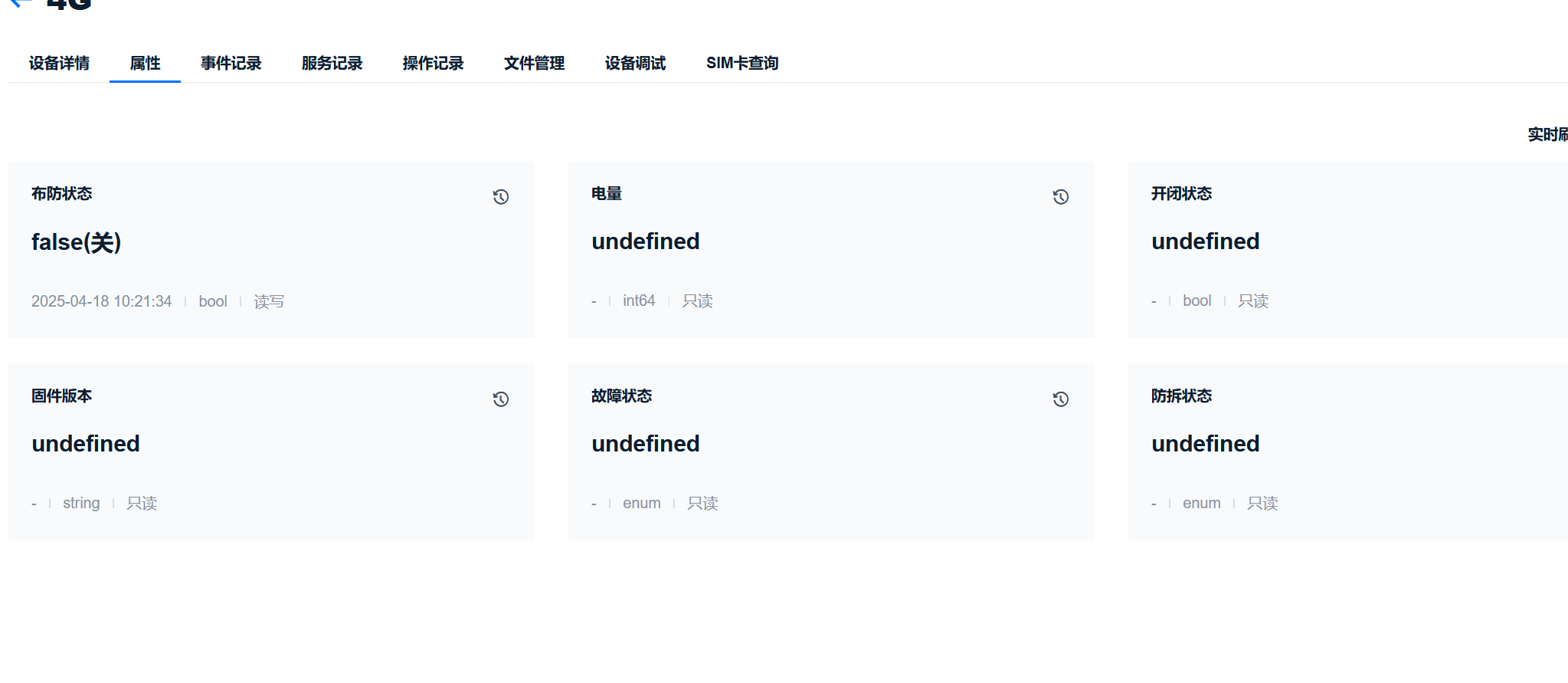

发送完后返回OK，在onenet可以看到布防状态被修改成关了

参考链接

Air780EP模块AT开发接入OneNET移动物联网开放平台指南 - 合宙模组资料中心
