CPU架构名称

已于 2022-04-14 09:29:48 修改
阅读量4.4k 收藏 2
点赞数
分类专栏： linux 文章标签： 硬件架构
于 2022-04-14 09:19:14 首次发布
原文链接：https://blog.csdn.net/qq_27825451/article/details/89225571
版权

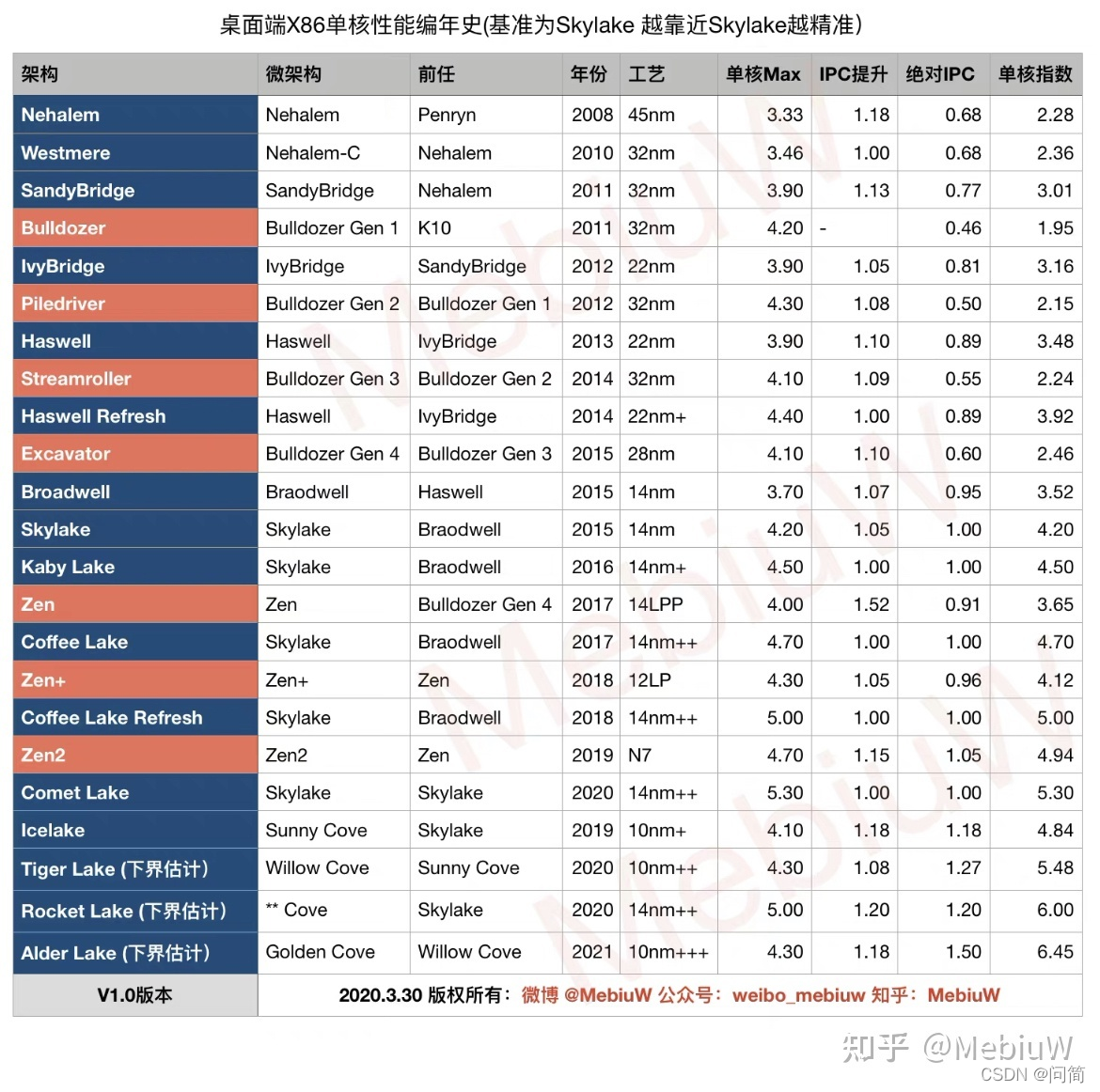

在这里插入图片描述

Coffee Lake-Refresh 第九代酷睿 2018-2019年 14nm++
Coffee Lake 第八代酷睿 2017-2018年 14nm++
Kaby Lake 第七代酷睿 2016年 14nm+
Skylake 第六代酷睿 2015年 14nm
Broadwell 第五代酷睿 2014-2015年 14nm
Haswell 第四代酷睿 2013年 22nm
Ivy Bridge 第三代酷睿 2012年 22nm
Sandy Bridge 第二代酷睿 2011年 32nm
Nehalem/Westmere/Clarkdale 第一代酷睿 2008-2011年 32nm
Conroe 酷睿2 2006-2008年 65/45nm
Netburst 奔腾4/D 2000-2008年 65nm
Tualatin 奔腾3 1999-2001年 130nm

二、AMD架构简介
架构/代号 类别 年代 制造工艺
Zen 2 第三代锐龙 2019年 7nm
Zen+ 第二代锐龙 2018年 12nm
Zen 第一代锐龙 2017年 14nm
Piledrever 第二代FX 2012-2013年 32nm
Bulldozer 第一代FX 2011年 32nm
Godavari 第七代APU 2015年 28nm
Carrizo 第五代APU 2014年 28nm
Richland 第三代APU 2013年 32nm
Trinity 第二代APU 2012年 32nm
Llano 第一代APU 2011年 32nm
K10 弈龙/速龙 2007-2011年 45nm
K8 速龙64 2003-2007年 65nm
K7 速龙XP 1999-2004年 130nm
