LTE物理层概述(3)-- 下行链路物理模型概述

以下讨论不涉及LTE核心网络,也不涉及更高层处理,比如无线电资源控制(RRC),无线电链路控制(RLC),以及媒体接入控制(MAC)这些技术。

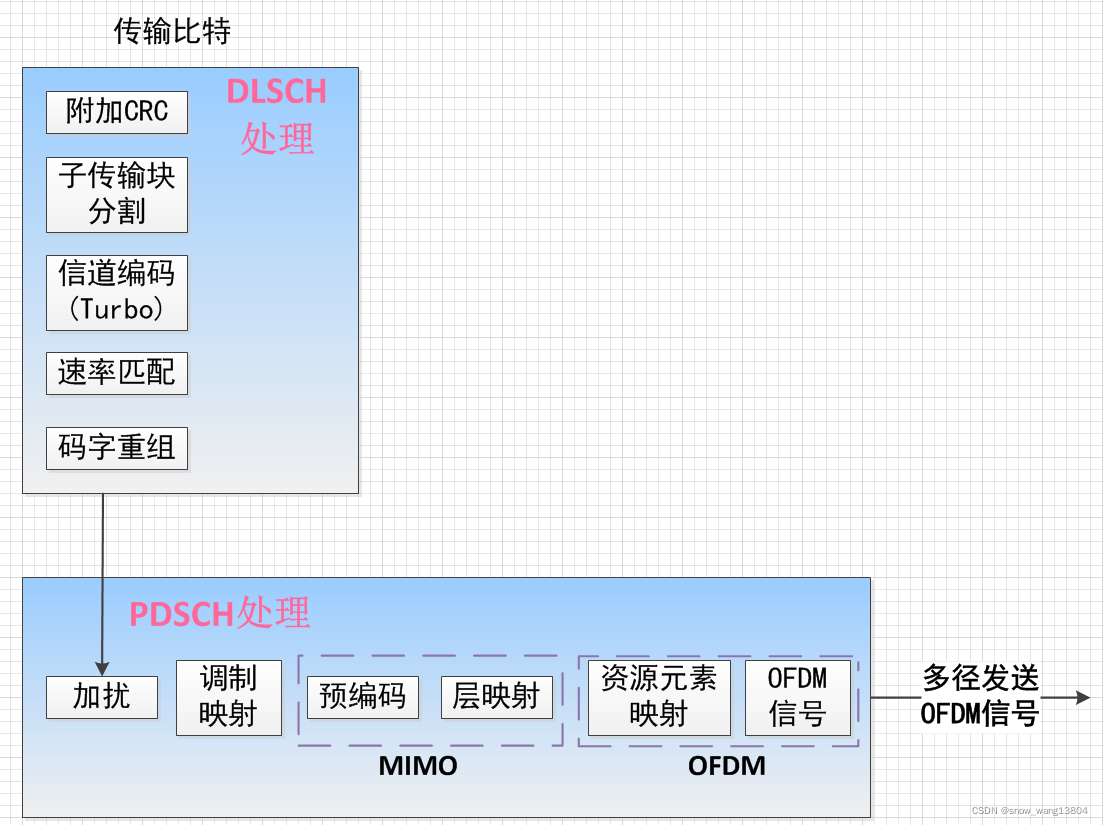

图1 LTE标准PHY层协议

由图1中可以看出,LTE下行链路主要包含两大模块:

  • 下行链路共享信道(DLSCH -- DownLink Shared CHannel );
  • 物理下行共享信道(PDSCH -- Physical DownLink Shared CHannel);

本节先介绍LTE基本参数:

1、空中接口

    下行链路基于OFDM(正交频分复用)多路接入技术。优点是频带效率高,对基带数据传输适应性高。天生支持MIMO方案和多种频域技术。

OFDM的时-频分布在传输中同时分配频谱和时间帧方面提供了高度的灵活的性(见第4小节)。LTE的频谱灵活性不仅表现在频带多样化上,更表现在对宽带可变的设置。LTE同时支持10ms短帧减少延迟。

2、频带

    LTE标准定义了在不同频带上可用的无线电频率位置。其第一个目标是无缝兼容之前移动系统。

3GPP在之前早期协议中定义了FDD和TDD模式,LTE也对此仍然支持,并在频带上分别定义为成对频谱(FDD)和非成对频谱(TDD)。

    3GPP LTE协议R11发布有一个简单易懂的ITU IMT - Advanced频带表。

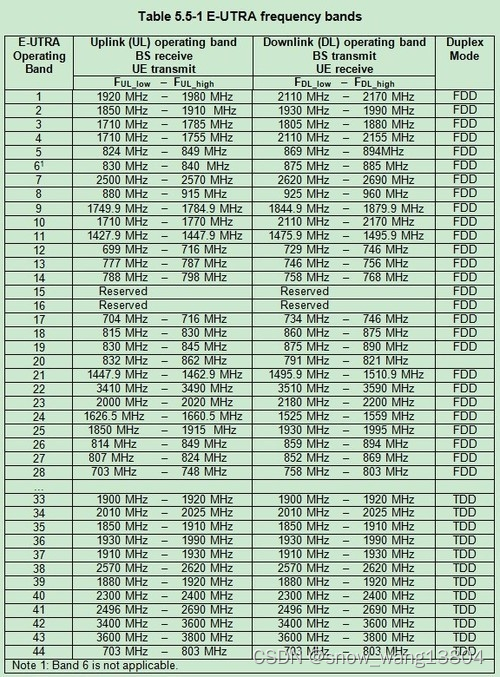

图2  E-UTRA规定的频带划分

E - UTRA Evolved - Universal  Terrestrial Radio Access,演进的UMTS陆地无线接入,也                         叫做长期演进的UMTS(3GPP-LTE)。

关于3GPP规范标准系统版本演进及介绍,详细介绍请参考:

3GPP规范标准系统版本介绍icon-default.png?t=M3K6http://www.txrzx.com/i780.html

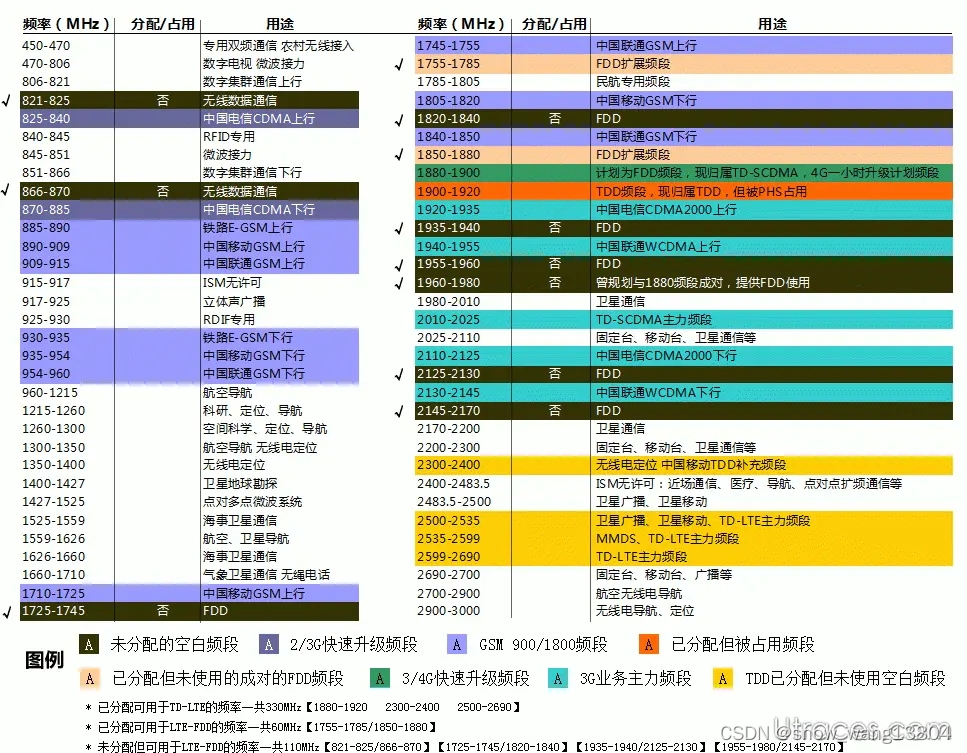

对于我国 LTE 频段划分及使用,参考如下图:

 如更为感兴趣,进一步参考:

LTE频段和带宽icon-default.png?t=M3K6https://blog.csdn.net/m_052148/article/details/51322260

3、带宽分配

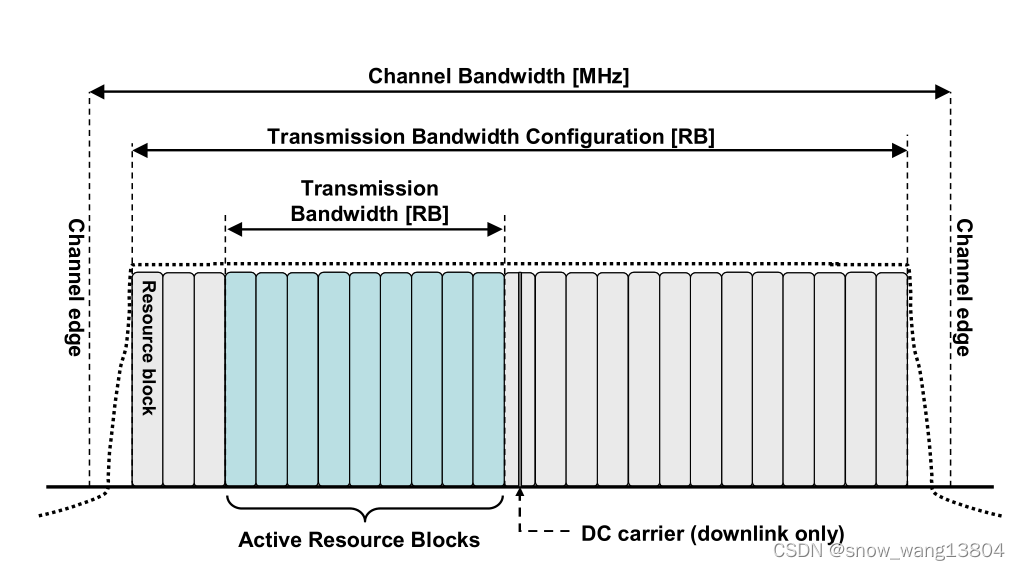

    LTE的频率范围和包括12个子载波的资源块互相关联。这些子载波以15KHz等分,带宽总共为15*12=180KHz。

    传输带宽可以在单一频率载波上配置6到110个资源块,即提供1.4M ~ 20MHz,每180KHz递增的信道带宽。同时,保证所要求的频谱灵活性。

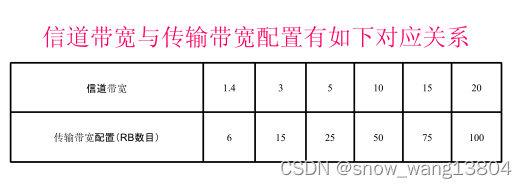

图4  LTE带宽与传输资源块配置
