Arcgis使用教程（十一）ARCGIS地图制图之经纬网格设置参数详解

Arcgis地图制图中，经纬网格的添加详细参见：

Arcgis使用教程（十）ARCGIS地图制图之经纬网格添加_空中旋转篮球的博客-CSDN博客

 1.加载数据

在Arcmap中加载中国矢量图层数据（中国省级行政区图，国界线两个图层），切换到Layout View窗口，设置地图符号要素并添加比例尺等要素，默认添加经纬网。

设置的 页面大小是width：33 ；height：29.7 默认比例尺：16000000

 2.经纬网参数设置

2.1 经纬网参数类别

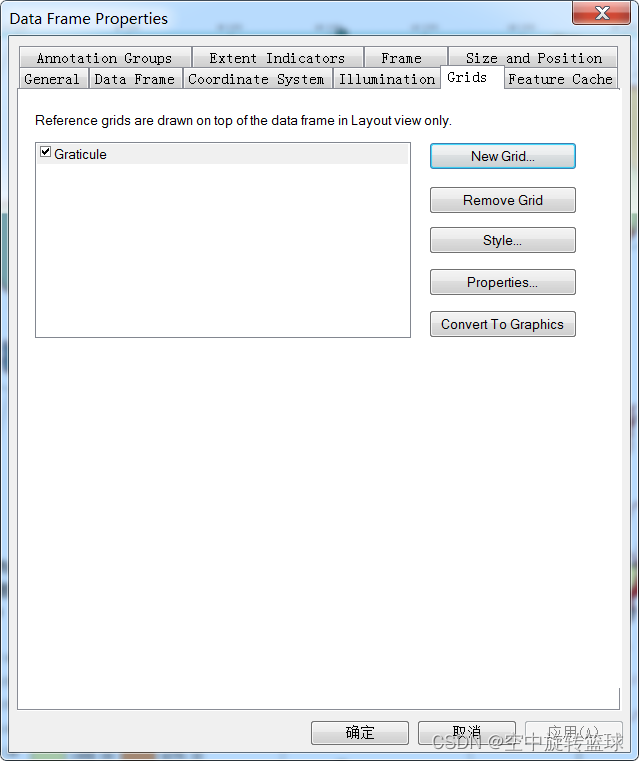

我们打开Data Frame Properties 窗口，点击Grids面板按钮，如下图：

点击Propoties属性按钮：

 Grids属性中有6个面板可以设置不同的参数：

(1)Axes：轴线 ，包括Major Division Ticks，Subdivision Ticks和Border Propoties三种属性。

(2)Interior Labels:内部标签，设置是否显示内部标签

(3)Labels：标签，主要设置网格标签字体风格，大小，间距，方向等参数，这个标签打开速度很慢，需要反映较长时间。

(4)Lines:线 ，设置网格线风格样式

(5)Hatching：剖面线设置

(6)Intervals ：间距 网格线间距设置

2.2 经纬网各类别参数设置

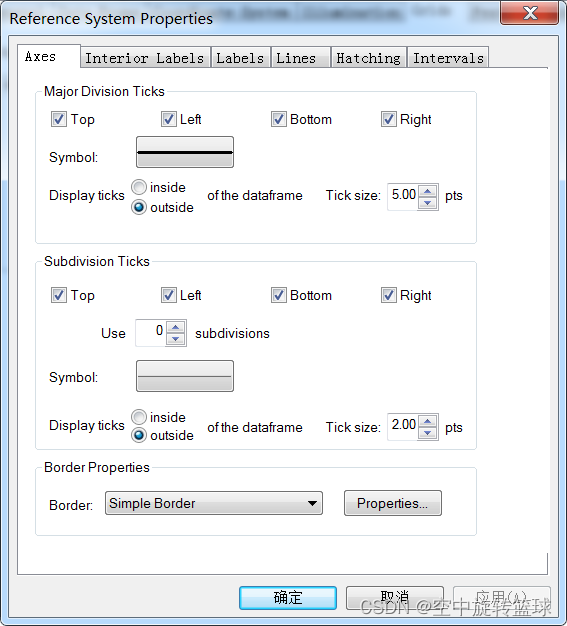

2.2.1 Axes：轴线

这个窗口中的参数主要用于设置Ticks（下图中的小短线），Top Left Bottom Right设置是否显示几个对应方位上的Ticks。Display ticks设置显示在图内还是图外。Sise 设置长度大小。

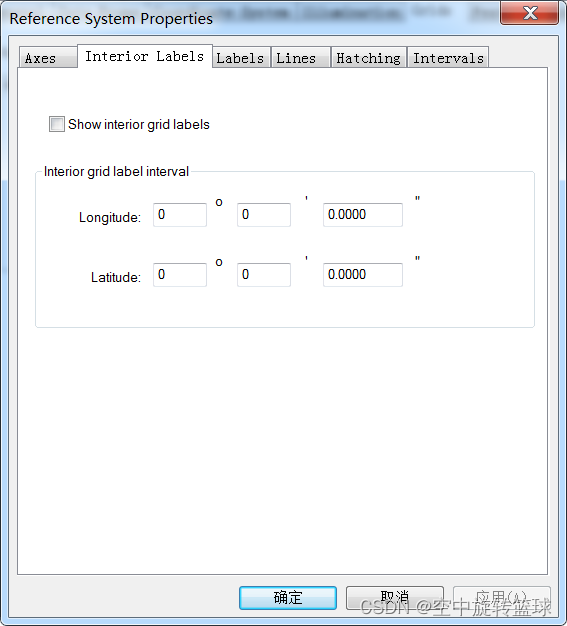

2.2.2 Interior Labels:内部标签

这里参数设置比较简单，通常默认不勾选。即不显示内部网格标签。

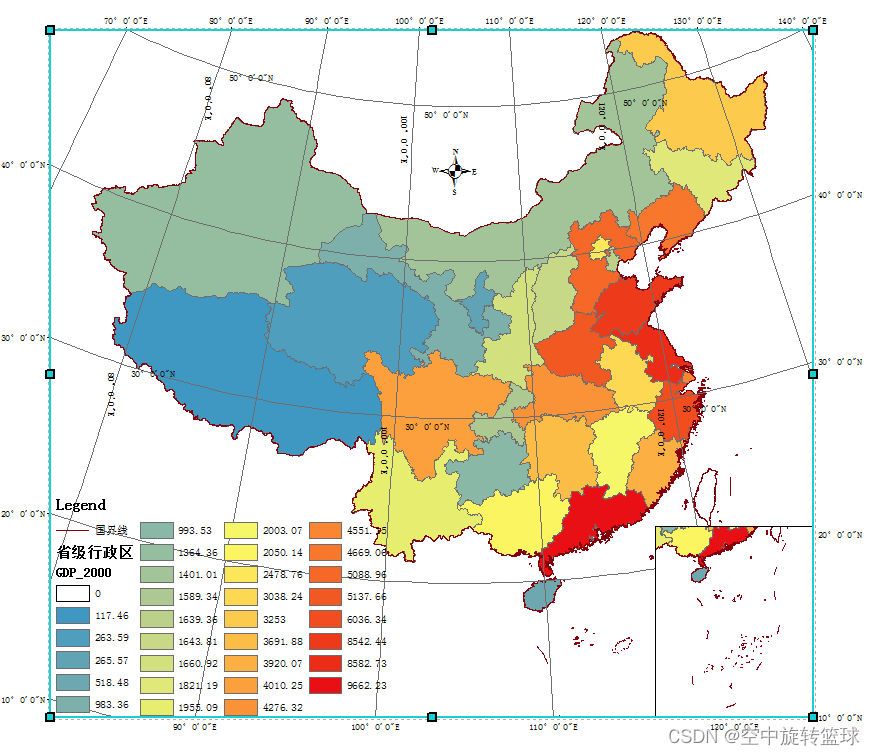

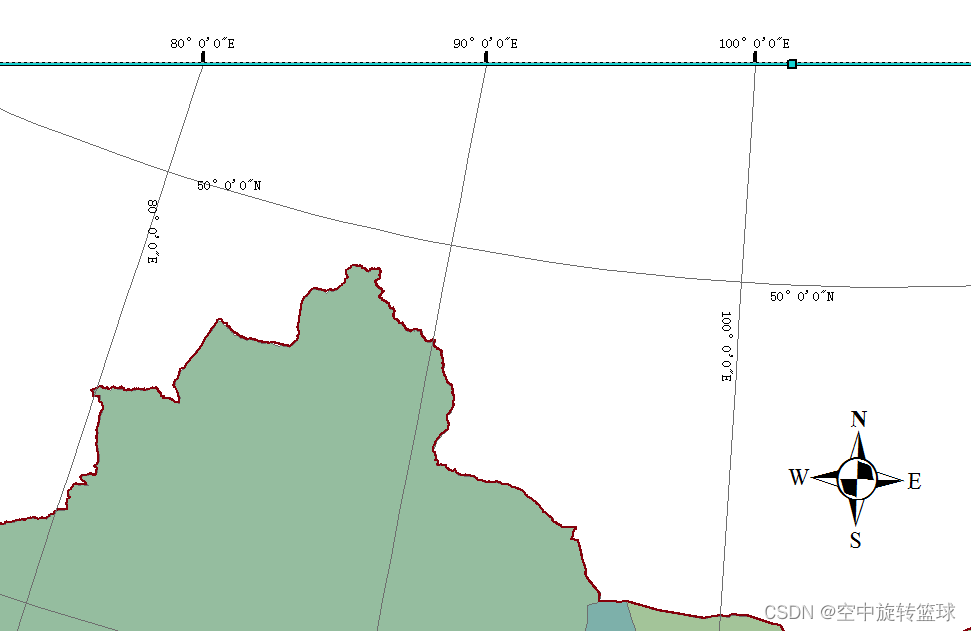

如果要设置的话就需要设置间隔度数，比如设置20°显示如下：

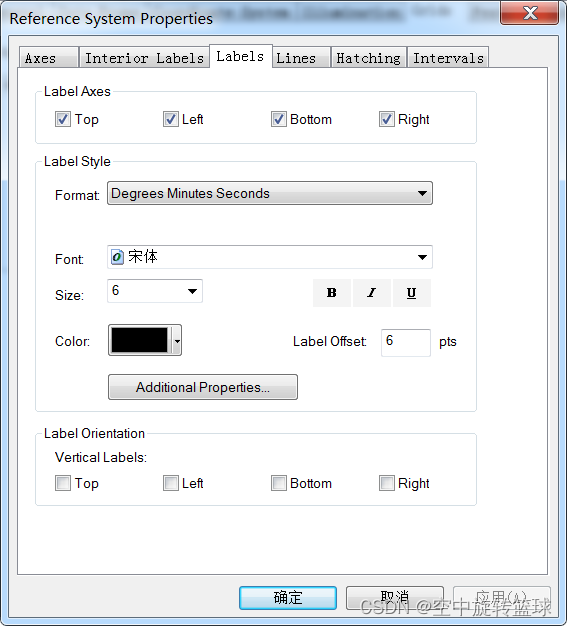

2.3.3Labels：标签

设置外部主网格显示标签风格，大小，方向以及设置显示度分秒格式等。



 Label Axes设置四个边是否显示标签，勾选就是显示，不勾选就不显示。这里默认都显示。

上文中标签字体太小，我们设置大一些，如下图。

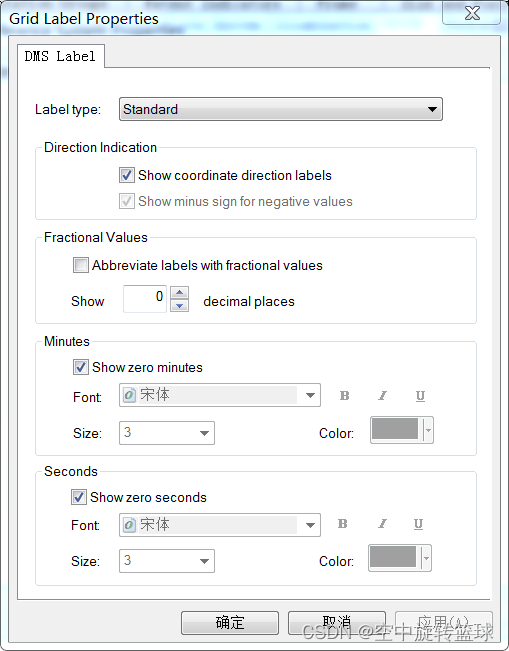

 此外，我们还需要设置经纬度显示格式，由于中国经纬度范围分布很广，我们间隔默认的是10°，都是整数度数，所以不需要显示度分秒后面的分和秒。这里我们点击Additional Propoties属性进行设置。将分、秒选项取消勾选。

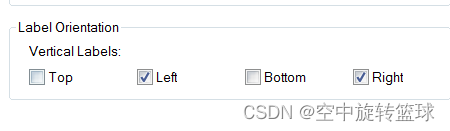

标签方向左右两边设置为垂直标签。

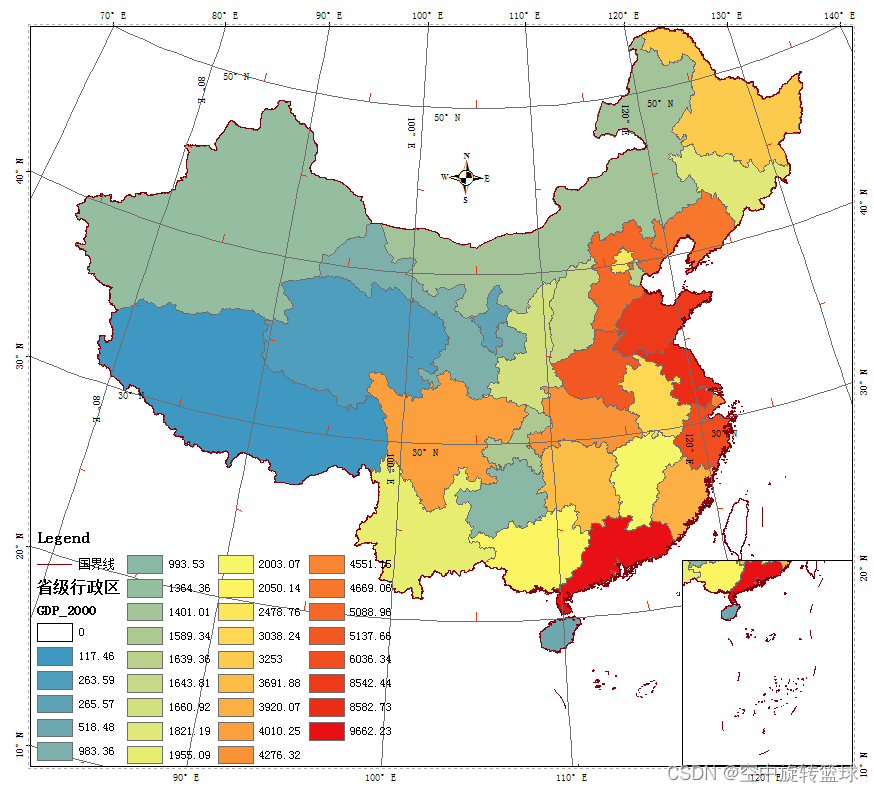

显示效果如下：

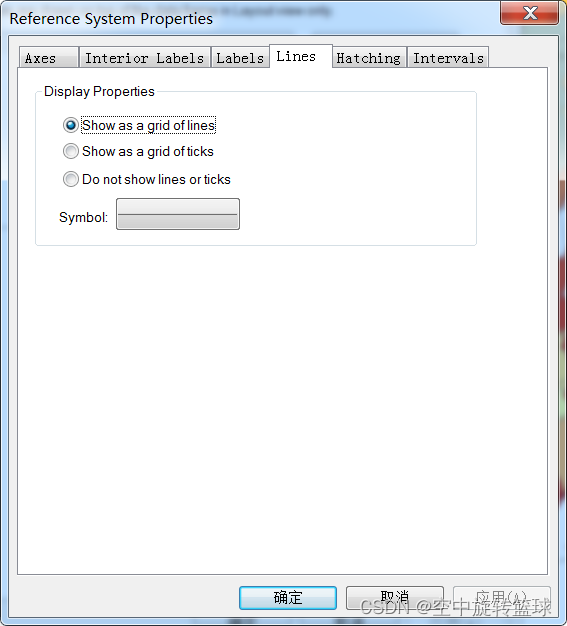

2.3.4 Lines:线 ，设置网格线风格样式

上图（2.3.3中）默认就是第一个选项的效果。

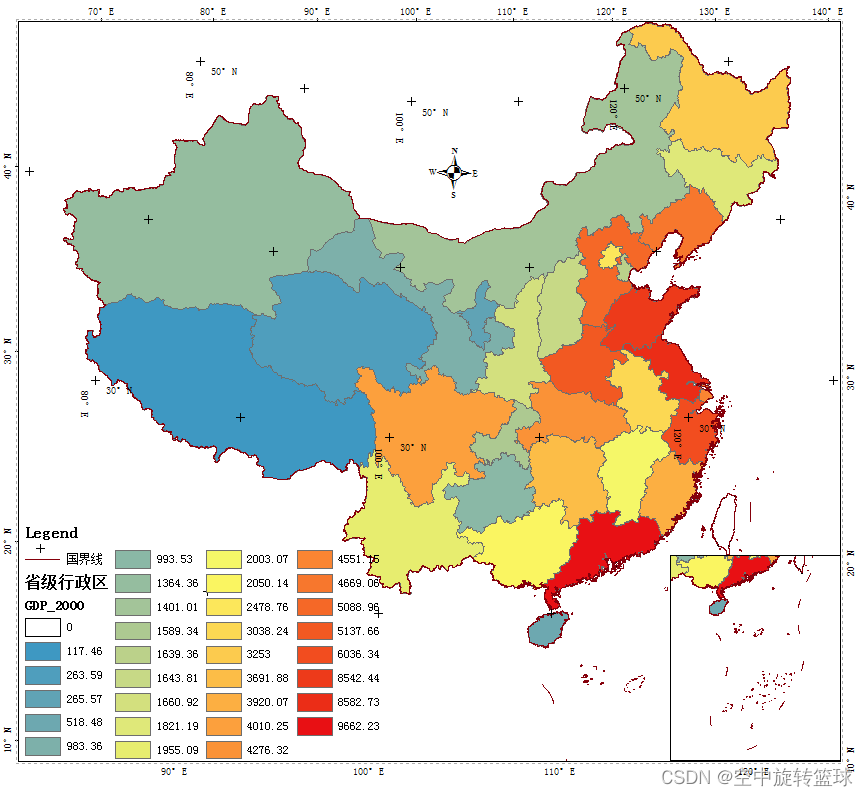

第二个选项效果如下：

第三个选项就是都不显示了。

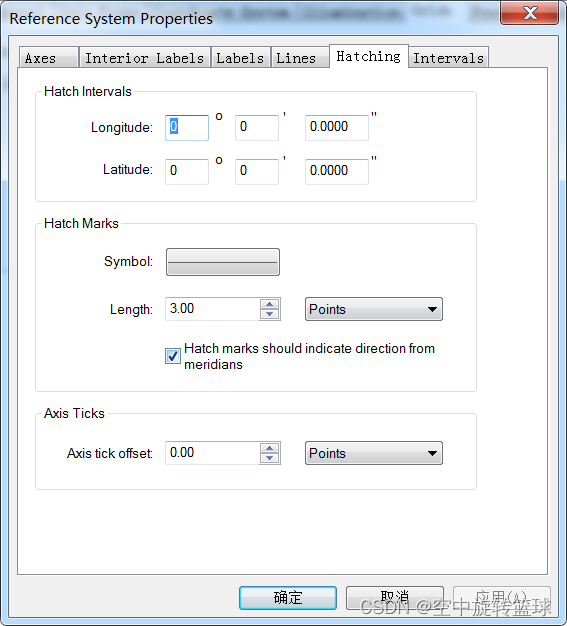

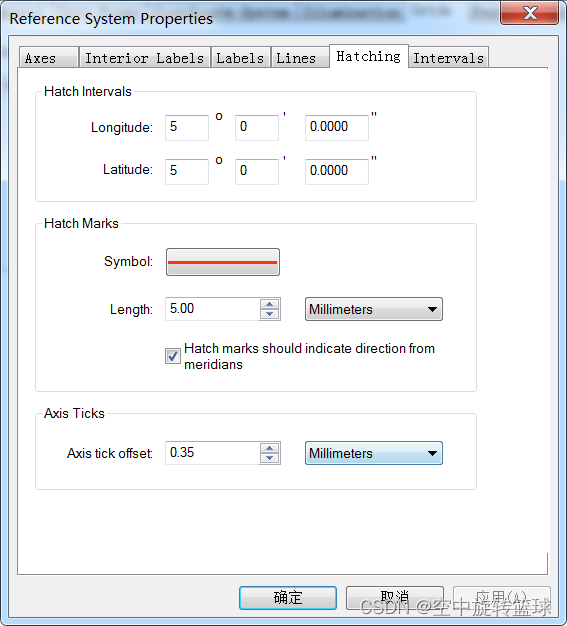

2.3.5 Hatching：剖面线设置

这里通常默认即可。

我们设置5°间隔看看效果（设置为10°看不出效果，可能应为和内部网格间隔一样被重叠覆盖了）：

 每条内部经纬线上每个5°有一个红色断线间隔。

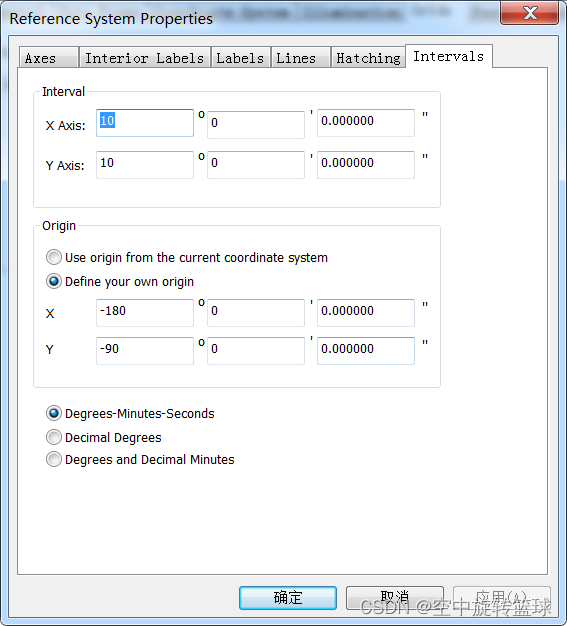

2.3.6 Intervals 间距

这里根据实际图像范围大小进行设置。



本文就写到这里了，希望对大家有所帮助。
