关于SM2算法 ASN.1 DER编码

1、参考国密规范 《GM/T 0009-2012 SM2密码算法使用规范》

确定SM2公私钥、加密密文、签名、密钥对保护等数据的ASN.1类型定义。

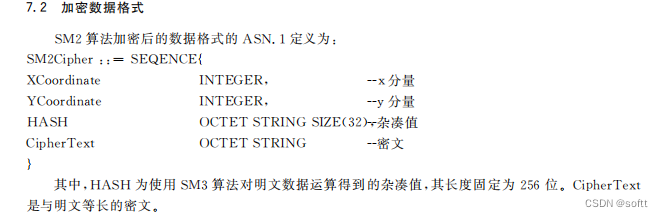

以SM2加密后的密文为例：

这里面定义了 C1x、C1y的数据类型为INTEGER。

2、熟悉ANS.1 DER编码规则，下面就具体数据进行说明。

2.1 SM2加密后密文

以一个实际ANS.1 DER编码后的SM2密文举例，这是一个长度超过127的编码数据原文：

308180022100B06CF6D2ADBD8AEBCCE0A8AFBC2F2667F51E2E956B078E8B4696A0BE4847B244022100D6E6E15DD4A5B9683B1159B46B60F1ED54B7B5AA6E0D68A074D0A82EE629FC7304204DB1118200B6D62293E81DBFF53E059BD3D74ADDE2EAFA1904B11082C9C1D85204169A9189B6F3FB4FABB5C8292F2CCDBA17D3C701702EAE

解码分析：

（1）开头解析

30 81 80 为报文头，需要注意DER长编码和短编码的区别，注意看第二个字节的最高位是否为1

》长度小于127（编码），第二个字节最高位固定为0，如 0 X X X X X X X，其他bit7~bit1为实际长度，最大值 0111 1111 转换十六进制为 0x7F

》长度大于127，多字节编码，第二个字节最高位固定为1，举例的数据属于这种

81 对应二进制 ： 1000 0001，bit8固定位1，bit7~bit1 表示内容的长度需要占用几个字节，如果bit7~bit1 为1，表示后面有1个字节表示长度。如果为2，表示后面有2个字节是用于表示长度 ，依次类推。举例数据中，只有1个字节表示长度，因此后面的80代表内容长度；

80代表后面内容长度为128个字节。

（2）内容解密

022100 ，02代表类型， 21代表数据长度，00 代表补位，后面为C1x

B06CF6D2ADBD8AEBCCE0A8AFBC2F2667F51E2E956B078E8B4696A0BE4847B244

关于为什么02 21后面会加一个补位00，这个需要根据C1x的第一个字节是否大于128（0x80），如果大于或者等于128，则需要补位00，否则为 02 20+ 32个字节C1x数据；

022100 ，02代表类型， 21代表数据长度，00 代表补位（同理C1x），后面为C1y

D6E6E15DD4A5B9683B1159B46B60F1ED54B7B5AA6E0D68A074D0A82EE629FC73

0420 中，04代表类型， 20代表Hash数据长度（32个字节），后面内容为Hash

4DB1118200B6D62293E81DBFF53E059BD3D74ADDE2EAFA1904B11082C9C1D852

0416 ，04代表类型， 16代表密文数据长度（22个字节），后面为密文

9A9189B6F3FB4FABB5C8292F2CCDBA17D3C701702EAE

（3）注意事项

》新旧标准关于密文顺序的定义，新标准 C1 C3 C2 即 C1x +C1y  + Hash + Ciphertext

》注意密文开头是否存在固定 04 标识

》注意临界时缓冲区大小设置

短编码临界缓冲区最大为129个字节，即

 30 7F + 数据，整个编码后的数据长度实际为： 0x7F数据长 +2个字节（307F）= 129个字节

2.2 SM2签名后数据

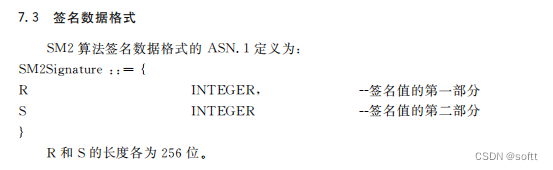

（1）签名数据类型定义

（2）由于签名数据结构较为简单，这里面只罗列ASN.1 DER编码规则

编码格式1（最短，70个字节）: 30 46 + 02 20 + R + 02 20 + S

编码格式2（中，71个字节）: 30 47 + 02 21 00 + R + 02 20 + S  或者   30 47 + 02 20 + R + 02 21 00 + S

编码格式3（最长，72个字节）：30 48 + 02 21 00 + R + 02 21 00 + S

R、S签名的补位规则，跟前述的密文是一样，R第一个字节大于或等于128（0x80）时，需要补位00。同理，S第一个字节大于或等于128（0x80）时，需要补位00。
