为什么在SolidWorks中使用刀具主体进行扫描切割？

你有没有想过3D扫描切割提供了什么好处？您是否曾经需要螺旋切割，但由此产生的几何形状并不完全是您所期望的？让我们来看看扫切命令的第三个选项，它可能会解决这些问题，甚至可能会解决更多问题。

实体工程 为扫描剪切功能提供了第三个轮廓选项。除了标准的扫描选项外，草图轮廓和圆形轮廓，与扫描凸台/底座功能共享。工具主体或实体轮廓可用于沿路径扫描单独的实体。这将产生不同的结果几何体，并且可能更适用于您的项目

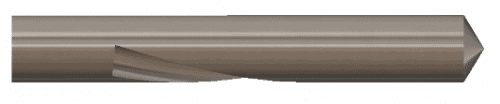

以钻头为例。材料沿螺旋路径从一根棒材上移除。通常，二维轮廓草图沿着螺旋路径扫描，在过程中去除材料。这将在路径的末端产生一个平面；假设路径停止在棒材的附近。

在这种情况下，使用实体轮廓可能是更好的选择，因为端面将是锥形而不是平坦的，允许废料顺利地从通道中溢出，而不是堆积，从而使钻头的有效性降低。

除了路径完成的几何体差异外，沿路径移除的材料量也会增加。扫描切割功能的实体轮廓选项允许高级生成几何形状，我们将通过深入探讨瓶螺旋输送器的设计来分析差异。
