DHCPv6原理与配置

前言

主机在运行IPv6时,可以通过使用无状态地址自动配置或DHCPv6协议获取IPv6地址.IPv6动态主机配置协议DHCPv6采用了客户端/服务器通信模式,是针对IPv6编址方案设计的,为主机分配IPv6地址和其他网络配置参数的协议.

DHCPv基本概念

1,DHCPv6能够为主机分配IPv6地址以及其他网络配置参数,并能够实现这些参数的集中管理.
2,主机在运行IPv6时可以通过使用无状态地址自动配置或DHCPv6协议来获取IPv6地址.
主机使用无状态地址自动配置方案来获取IPv6地址时,路由器并不记录主机的IPv6地址信息,可管理差;另外,IPv6主机无法获取DNS服务器地址等网络配置信息,在可用性上也存在一定的缺陷.
3,DHCPv6属于一种有状态地址自动配置地址.在有状态地址配置过程中DHCPv6服务器为主机分配一个完整的IPv6地址,并提供DNS服务器地址等其他配置信息.此外DHCPv6服务器还可以对已经分配的IPv6地址和客户端进行集中管理.

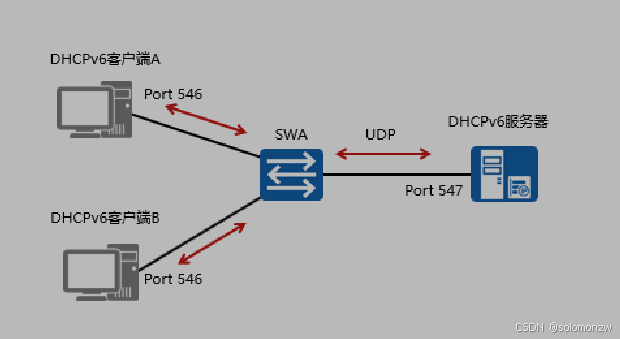

4,DHCPv6服务器与客户端之间使用UDP协议来交互DHCPv6报文,客户端使用得UDP端口号是546,服务器使用的UDP端口号是547.

DHCPv6基本概念

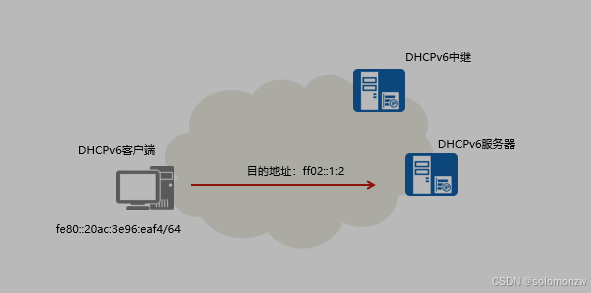

客户端发送请求报文向DHCPv6服务器申请IPv6地址,目的地址为组播地址ff02::1:2
DHCP基本协议架构中,主要包括以下三种角色:
DHCPv6客户端:通过与DHCPv6服务器进行交互,获取IPv6地址/浅醉和网络配置信息,完成自身的地址配置功能.
DHCPv6中继:负责转发来自客户端方向或服务器方向的DHCPv6报文,只有当DHCPv6客户端和DHCPv6服务器不在同一链路范围内,或者DHCPv6客户端和DHCPv6服务器无法单播交互的情况下,才需要DHCPv6中继的参与.
DHCPv6服务器:负责处理来自客户端或中继的地址分配,地址续租,地址释放等请求,为客户端分配IPv6地址/前缀和其他网络配置信息.
客户端发送DHCPv6请求报文来获取IPv6地址等网络配置参数,使用的源地址为客户端接口的链路本地地址,目的地址为ff02::1:2.ff02::1:2表示的是所有DHCPv6服务器和中继,这个地址是链路范围.

DHCPv6基本概念

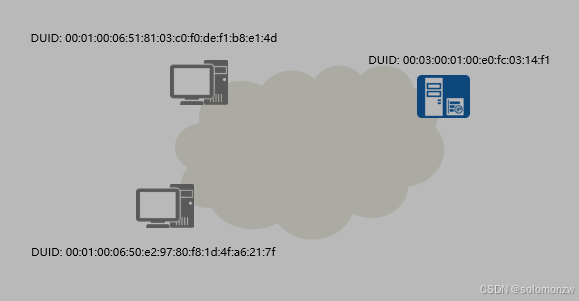

DUID用来表示一台DHCPv6服务器或客户端.
DHCP设备唯一标识符DUID(DHCPv6 Unique Identifier)用来标识一台DHCPv6服务器或客户端.每个DHCPv6服务器或客户端有且只有一个DUID.
DUID采用以下两种方式生成:
基于链路层地址(LL):即采用链路层地址方式来生成.
基于链路层地址与时间组合(LLT):即采用链路层地址和时间组合方式生成DUID.

DHCPv6

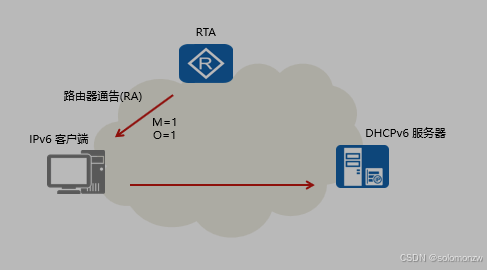

路由通告RA中的M和O为被置位为1
DHCPv6分配地址时由分为:
DHCPv6有状态自动分配:DHCPv6服务器为客户端分配IPv6地址及其其他网络配置参数(如DNS,NIS,SNTP服务器地址等)
DHCPv6无状态自动分配:主机的IPv6地址任然通过路由通告方式自动生成,DHCPv6服务器只分配除IPv6地址以外的配置(如DNS,NIS,SNTP服务器等).
DHCPv6客户端在向DHCPv6服务器发送请求之前,会发送RS报文,在同一个链路范围的路由器接收到此报文后会回复RA报文.在RA报文中包含管理地址配置标记(M)和有状态配置标记(O).当M取值为1时,启用DHCPv6有状态地址配置,即DHCPv6客户端需要从DHCPv6服务器获取IPv6地址,取值为0则启用IPv6无状态地址自动分配方案.当O取值为1时,用来定义客户端需要通过有状态的DHCPv6来获取其他网络配置参数,如DNS,NIS,SNTP服务器地址等,取值为0则启用IPv6无状态地址自动分配方案.

DHCPv6有状态自动分配

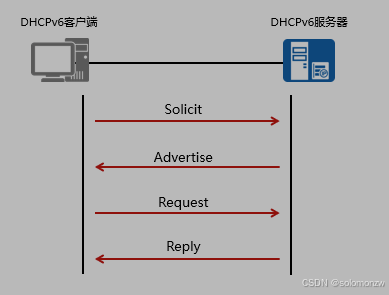

DHCPv6四步交互地址分配过程如下:
DHCPv6客户端发送Solicit报文,请求DHCPv6服务器为其分配IPv6地址和网络配置参数.
DHCPv6服务器回复Advertise报文,该报文中携带了为客户端分配的IPv6地址以及其他网络配置参数.
DHCP客户端如果接收到了多个服务器回复的Advertise报文,则会根据Advertise报文中的服务器优先级等参数来选择由优先级最高的一台服务器,并向所有的服务器发送Request组播报文.
被选定的DHCPv6服务器回复Reply报文,确定将IPv6地址和网络配置参数给客户端使用.

DHCPv6无状态自动分配

DHCPv6无状态工作过程如下:
DHCPv6客户端以组播方式向DHCPv6服务器发送Information-Request报文,该报文中携带Option-Request选项,用来指定DHCPv6客户端需要从DHCPv6服务器获取的配置参数.
DHCPv6服务器收到Information-Request报文后,为DHCPv6客户端分配网络配置参数,并单播发送Reply报文,将网络配置参数返回给DHCPv6客户端.
DHCP客户端根据收到的Reply报文中提供的参数完成DHCPv6客户端无状态配置.

DHCPv6配置

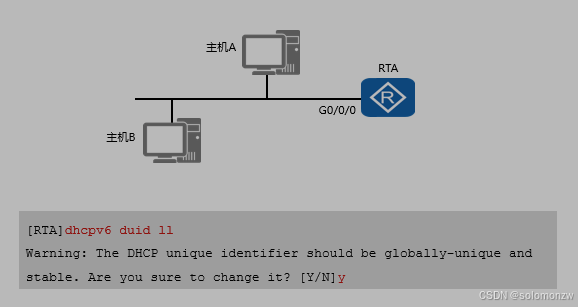

dhcpv6 duid{II | IIt}命令可以用来指定DUID格式为DUID-LL或DUID-LLT.缺省情况下,ARG3系列路由器采用的DUID格式是DUID-LL.当使用DUID-LLT格式时,时间戳引用的是从执行dhcpv6 diud ll命令的时间点开始计算的时间.
可以使用display dhcpv6 duid 命令来验证当前那使用的DUID格式以及DUID值.

DHCPv6配置

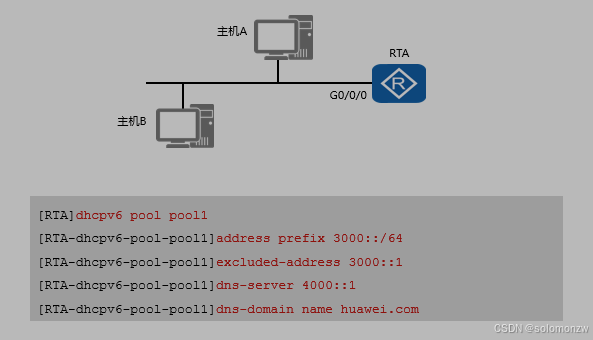

dhcpv6 pool pool-name命令用来创建IPv6地址池或进入到IPv6地址池视图.
address prefix ipv6-prefix/ipv6-prefix-length命令用来在IPv6地址池视图下绑定IPv地址前缀.ipv6-prefix/ipv6-prefix-length用来指定IPv6地址池绑定的网络前缀和前缀长度.
excluded-address start-ipv6-address [to end-ipv6-address]命令用来配置IPv6地址池不参与自动分配的IPv6地址范围.
dns-server ipv6-address命令用来配置DNS服务器的IPv6地址.
dns-domain-name dn-domain-name命令用来配置为DHCPv6客户端分配的域名后缀

DHCPv6配置

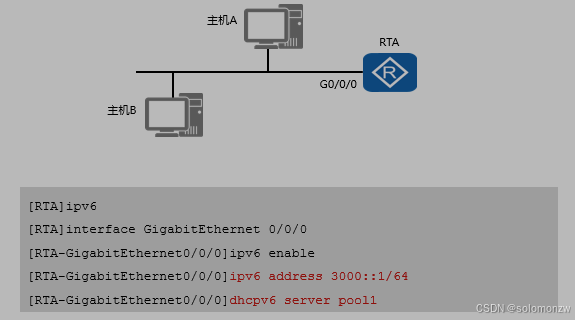

dhcpv6 server pool-name命令用来在接口下配置DHCPv6服务器功能,pool-name用来指定接口下配置DHCPv6地址池名称.

配置验证

display dhcpv6 pool命令用来查看DHCPv6服务器上配置的地址池信息.
本例中,RTA上有一个DHCPv6地址池,该地址池关联的地址前缀为3000::1/64,生存周期为172800秒,即两天(缺省情况下,生存周期是86400秒或1天).
在必要的情况下,可以在IPv6地址池视图下使用information-refresh命令重新配置其他配置信息.对于活跃的客户端从DHCPv6服务器租用的IPv6地址.

本章总结

1,DUID-LL和DUID-LLT格式生成DUID.
2,主机将主动发现DHCPv6服务器用于有状态地址配置.配置信息包括IPv6地址和其他配置参数,例如地址前缀和DNS服务器地址等.
