Proxmox VE 超融合集群OVS（Open vSwitch）虚拟机网络隔离

作者：田逸

需求的产生

在一个高配置的Proxmox VE 超融合集群中，为充分利用资源，需要按某种需求将虚拟机之间进行网络隔离，以支持更大规模的场景。

网络虚拟化基本条件

• 支持VLAN的网络交换机。
• Proxmox VE 安装openvswitch-switch。
• 多网卡服务器。

交换机配置

我这里用的交换机是Cisco Catalyst 4500，具体的步骤是如下：

1. 创建vlan 80，vlan 81，vlan 82，vlan 83。在全局配置模式下，执行命令

STYF1(config)#vlan 80-83

1. 三节点服务器分别连接网线到交换机端口1到3，将这三个端口设置成干道trunk，启动非协商模式，排除vlan 1通过，执行命令

STYF1(config)#interface GigabitEthernet1/1 STYF1(config-if)#switchport mode trunk STYF1(config-if)#switchport nonegotiate STYF1(config-if)#switchport trunk allowed vlan 2-4094 STYF1(config-if)#interface GigabitEthernet1/2 STYF1(config-if)#switchport mode trunk STYF1(config-if)#switchport nonegotiate STYF1(config-if)#switchport trunk allowed vlan 2-4094 STYF1(config-if)#interface GigabitEthernet1/3 STYF1(config-if)#switchport mode trunk STYF1(config-if)#switchport nonegotiate STYF1(config-if)#switchport trunk allowed vlan 2-4094

1. 验证配置是否生效，执行命令

STYF1#show running-config Building configuration... Current configuration : 2889 bytes ! version 15.0 vtp mode transparent ………………………….省略若干………………………………………. vlan internal allocation policy ascending ! vlan 80-83 ! ! ! interface FastEthernet1  ip vrf forwarding mgmtVrf  no ip address  speed auto  duplex auto ! interface GigabitEthernet1/1  switchport trunk allowed vlan 2-4094  switchport mode trunk  switchport nonegotiate ! interface GigabitEthernet1/2  switchport trunk allowed vlan 2-4094  switchport mode trunk  switchport nonegotiate ! interface GigabitEthernet1/3  switchport trunk allowed vlan 2-4094  switchport mode trunk  switchport nonegotiate ! interface GigabitEthernet1/4 …………………………………….略………………………………

1. 配置模式下输入指令write永久保存。

Proxmox VE 超融合集群上的操作

分安装软件、网络配置、配置验证几个步骤，下边分别介绍。

Promxox VE 超融合集群安装openvswitch-switch

集群的每一个节点，都要进行安装，安装的步骤很简单，仅需输入命令“apt install openvswitch-switch”即可。

网络规划及配置

集群服务器没节点有四个网口，网口eno3作为管理地址，网口eno4虚拟出2个网段，vlan ID分别为80和81。登录Proxmox VE 集群Web管理后台，对每一个节点进行如下操作。



第一步：创建OVS Bridge。选定节点子菜单“网络”，点击页面左上方按钮“创建”，填写好“桥接端口”为“eno4”及其它信息。

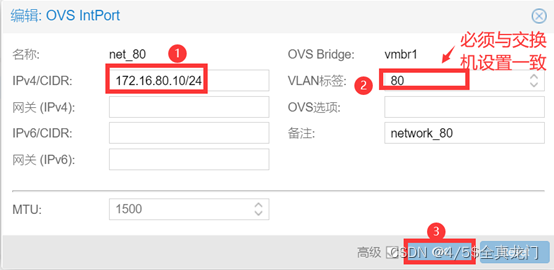

第二步：创建OVS IntPort。必须填写在交换机上创建的VLAN值，并给接口填写预先规划好的地址。





重复这个步骤，用同一个OVS Bridge创建好剩余的OVS IntPort并配好网络地址，注意不要设置多个默认网关。

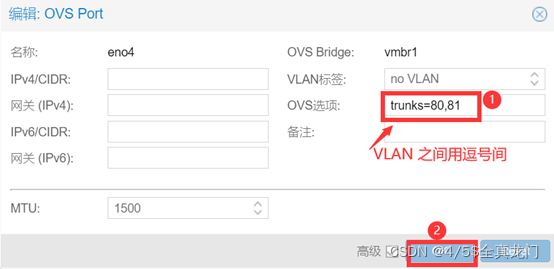

第三步：物理接口标识VLAN Trunk，指定许可通过的VLAN流量。编辑作为OVS 桥接接口的网络接口，OVS填写交换机设置好的VLAN项值。

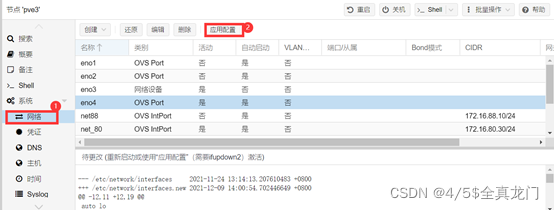

第四步：使虚拟网络设置生效。单击页面上部按钮“应用配置”，即可立即生效（旧的版本需要手动重启宿主系统）。



第五步：验证配置的正确性。登录任意Proxmox VE 超融合集群节点宿主系统Debian,以指令Ping 另一个节点设定的虚拟IP地址，如“ping 172.16.80.20”,能成功则基本表明配置正确。

虚拟机网络隔离

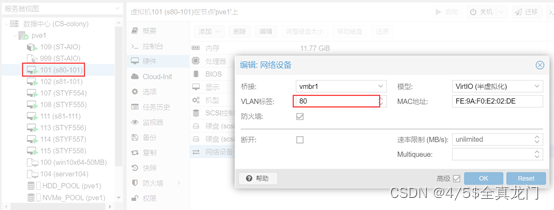

在Proxmox VE集群每个节点上创建两个虚拟，网络接口分别设置为vlan 80及vlan 81，安装后，对其虚拟机系统设置相应的IP地址。



第2个虚拟机，VLAN标签设定为81。在节点pve1上，虚拟机s80-101地址为“172.16.80.101”，虚拟机s81-101地址为“172.16.81.101”.在节点pve2上，虚拟机s80-102地址为“172.16.80.102”，虚拟机s81-102地址为“172.16.81.102”。



登录任意虚拟机，比如登录172.16.80.101,用指令“ping 172.16.80.102”（在另一个物理节点上的虚拟机），能ping通则视为正常。再登录虚拟机172.16.81.102,用指令”ping 172.16.81.101”，能ping通则视为正常。

在同一节点，比如pve1 创建虚拟机，VLAN标签设置为81，而虚拟机的IP地址设置为172.16.80.103.登录虚拟机172.16.80.101或者172.16.80.102，用指令“ping 172.16.80.103”，如果ping不通，则为隔离有效，虽然它与其它虚拟机处于同一个物理网口。
