前言

之前写过四篇关于车机增加音频输入的方法。

1、07宝来经典车机CD收音机（RC668）改装增加蓝牙播放音乐

2、全网首发！老大众奥迪碟盒通信协议破解，可以模拟数码碟盒，外接AUX蓝牙U盘等音频设备

3、全网首发！大众奥迪DIY数码碟盒增加USB和蓝牙播放音乐功能使用原车接口无损改装

4、全网首发，克莱斯勒大捷龙jeep道奇DIY数码碟盒增加USB和蓝牙播放音乐功能使用原车接口无损改装

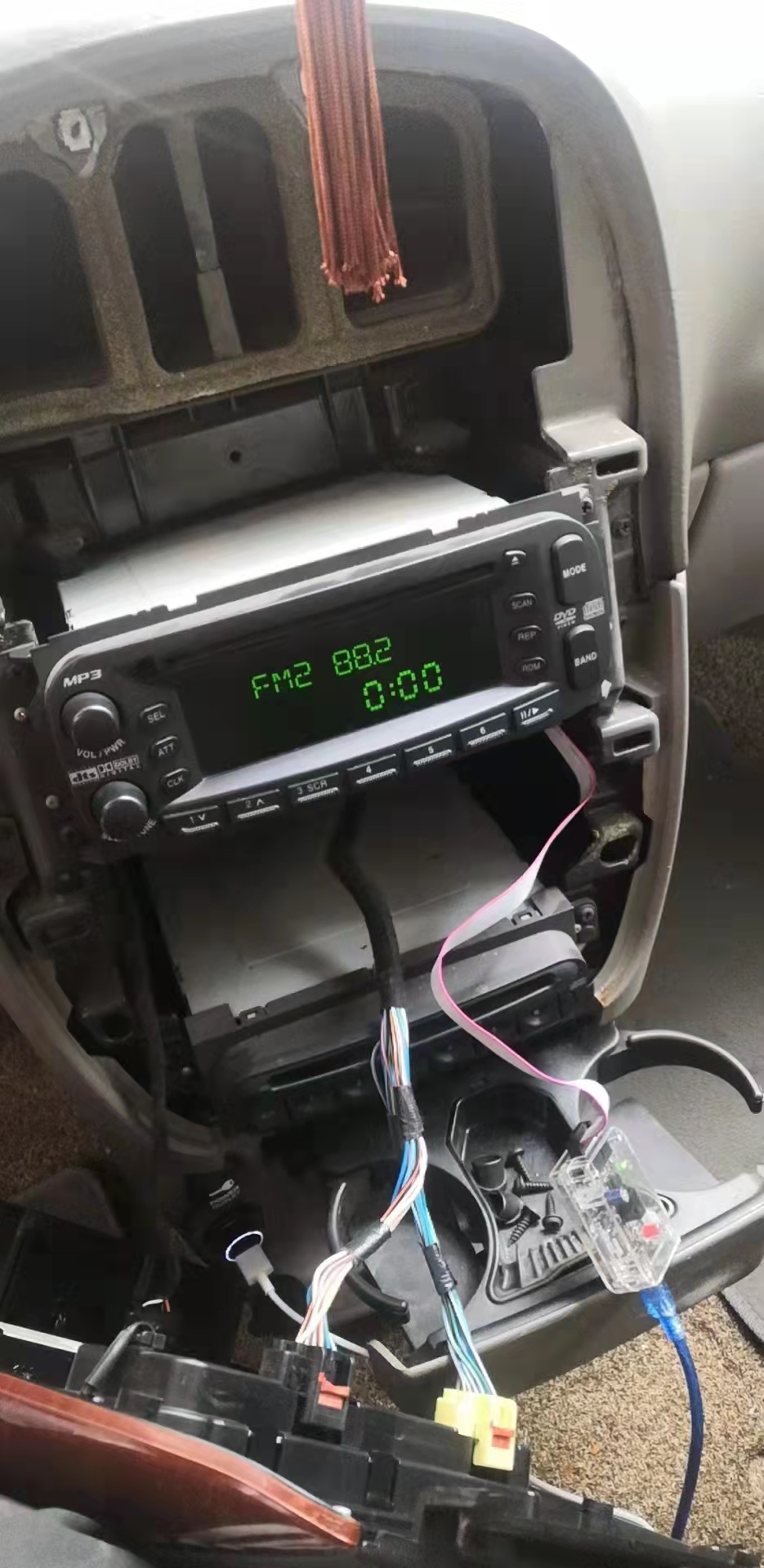

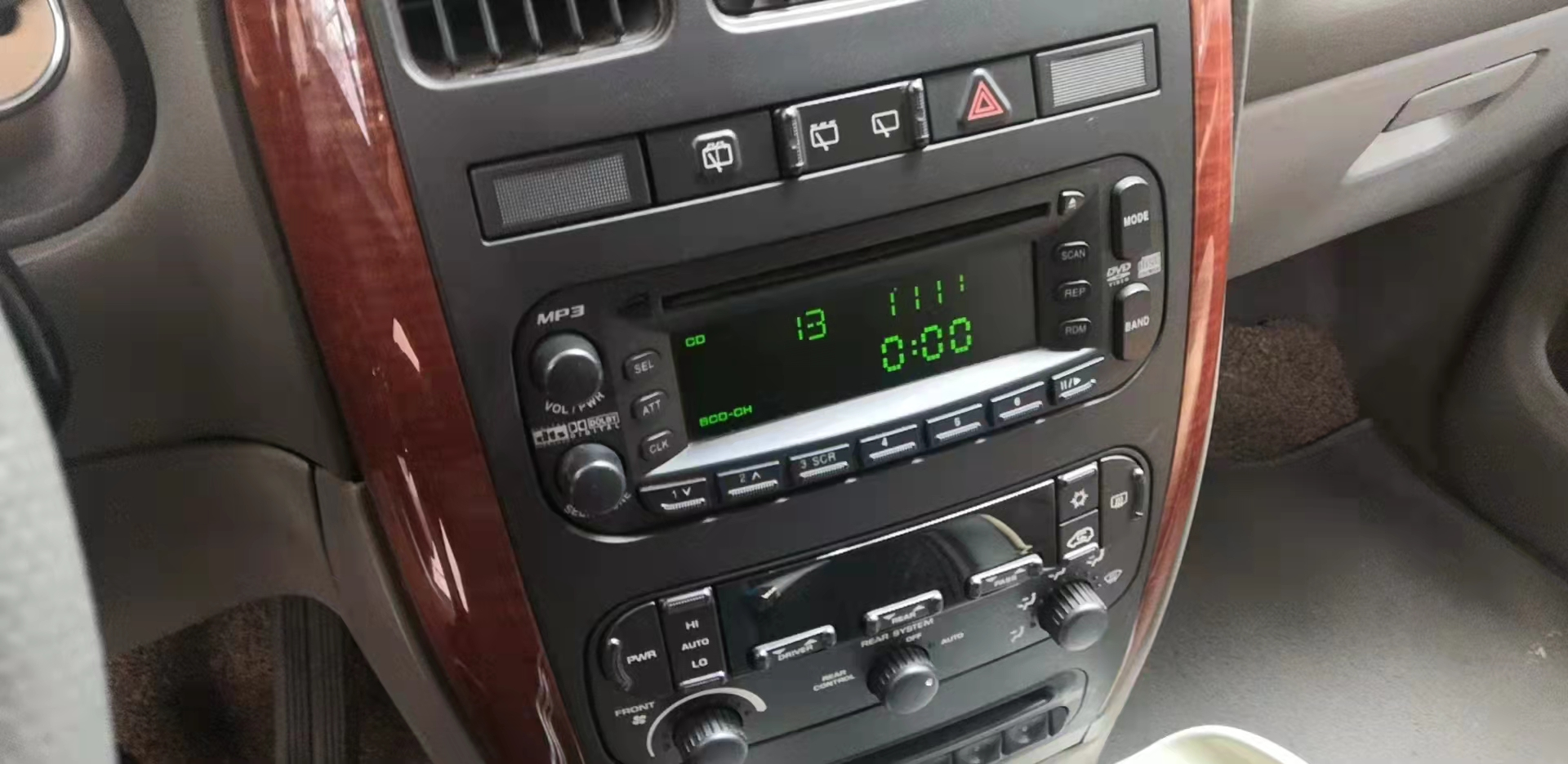

这回是给东南大捷龙车机增加蓝牙和USB。东南大捷龙是东南汽车和克莱斯勒合作生产的MVP商务车，年份大概在2007-2012年之间，之后就停车了。可以说是独一无二了。因为产量不高，所以姥姥不疼，舅舅不爱。配套的电子改装套件不是很多，听大捷龙车主反馈，没有蓝牙开车导航不是很方便，所以花了一段时间破解了碟盒协议，制作了一个虚拟碟盒解决车主痛点。
在这里插入图片描述

碟盒功能

1、支持蓝牙或者U盘播放音乐

2、支持原车按钮控制

3、可以接挂电话

4、走得是原车碟盒通道可以实现高品质音乐

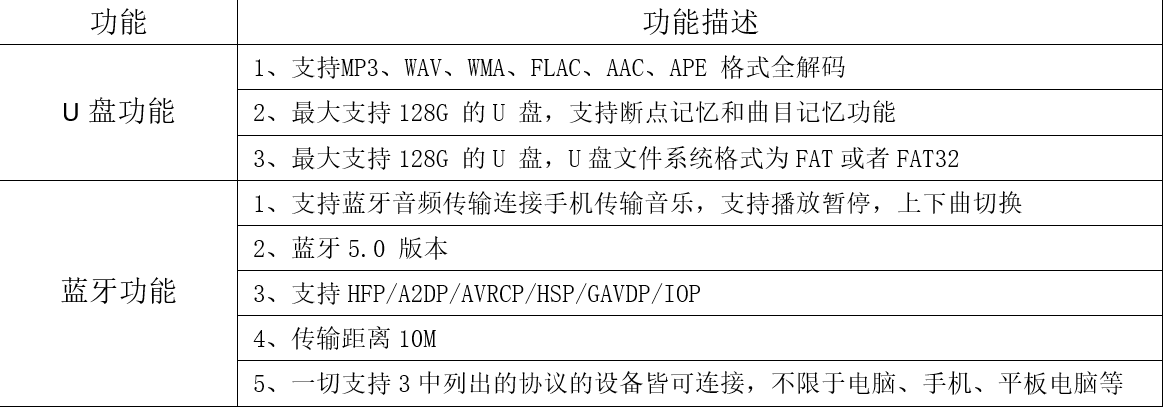

1、设计指标

在这里插入图片描述

模块规格如下:

输入电压	11V-14.6V/DC
工作电流	200mA
工作温度	-40℃~+80℃
信噪比	95dB
频率响应	20HZ-20KHZ

3、外观设计

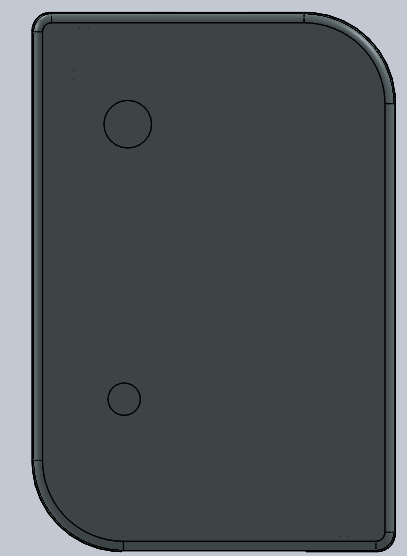

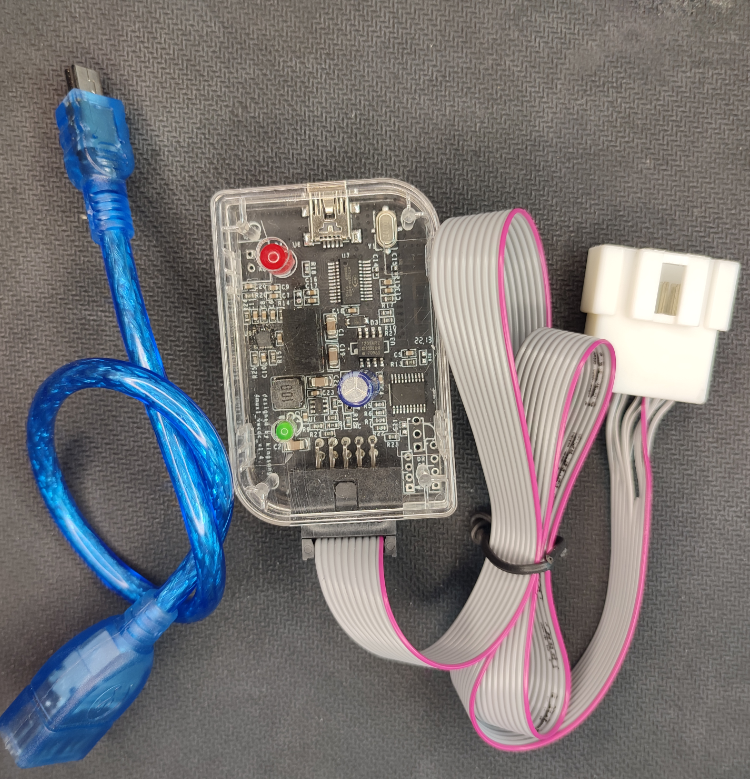

经过几天筛选找到了下面这个外壳，长x宽x高 = 6x4x2 CM 还算小巧，上面有一个按键孔和一个5mmLED孔，安排一些功能将这两个孔堵上，侧面是MINIUSB和10PIN牛角座。
在这里插入图片描述

4、PCB设计

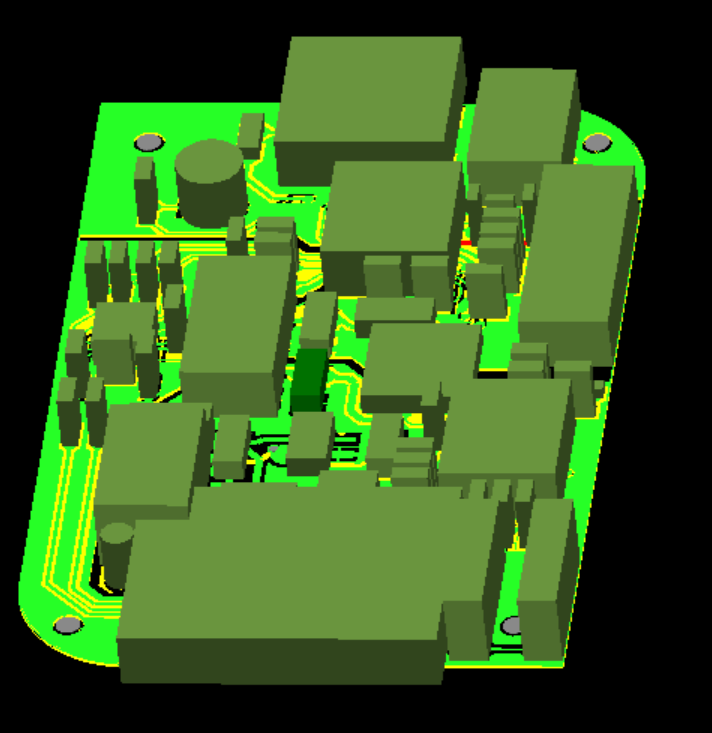

放上伪3D效果图。

在这里插入图片描述

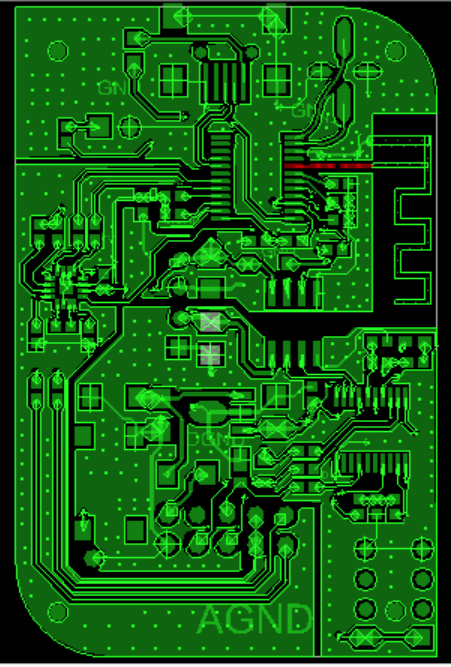

要想音质好，地分割隔离少不了，再打上多多的过孔，特批是射频部分一定要多打孔。

5、程序设计

贴上核心程序代码

/*捕捉中断*/
void ETM2_IRQHandler(void)
{


    uint32_t nextVal;
    uint32_t curVal = ETM2->CNT;

		if(ETM2->SC & ETM_SC_TOF_MASK)				//清除溢出标志位
	{
			 ETM2->SC &= ~ETM_SC_TOF_MASK;

	}


	if(ETM2->CONTROLS[0].CnSC & ETM_CnSC_CHF_MASK )//输入信号边沿变化
	{
		ETM2->CONTROLS[0].CnSC &= ~ETM_CnSC_CHF_MASK;


        if(RxInProgress == (VPW_RxStatus_t)Idle)													// 产生下降沿
        {
            RxInProgress = (VPW_RxStatus_t)SOF;
            VPW_RxBufPtr = 0;
//            ResetRx();

						if(VPW_TxBufPtr >1)
						{
							VPW_RxBufPtr = 0;
						}

						ETM2->CONTROLS[0].CnSC |= ETM_CnSC_ELSB_MASK; 								//切换到跳边沿检测

        }
        else if(RxInProgress == 1)
        {
            uint32_t width;
            uint8_t symIdx;
            width = GetPulseWidth(PrevCntrVal, curVal);

            if(width > RX_SOF_MIN && width <= RX_SOF_MAX)
            {
                symIdx = SOF_IDX;
            }
            else if(width > RX_LONG_MIN && width <= RX_LONG_MAX)
            {
                symIdx = LONG_IDX;
            }
            else if(width > RX_SHORT_MIN && width <= RX_SHORT_MAX)
            {
                symIdx = SHORT_IDX;
            }
            else
            {
                ResetRx();
                return;
            }
            VPW_RxBuf[VPW_RxBufPtr] = symIdx;
            if(TxInProgress == 1)										//正在发送
            {
                if(VPW_RxBuf[VPW_RxBufPtr] != VPW_TxBuf[VPW_RxBufPtr])
                {
                    FinalizeTx();
                }
            }
            if(VPW_RxBufPtr < sizeof(VPW_RxBuf) - 2)
            {
                VPW_RxBufPtr++;
            }
						SetTimerAlarm(239*48);
        }
        PrevCntrVal = curVal;

	}

	if(ETM2->CONTROLS[0].CnSC & ETM_CnSC_CHF_MASK )//输入信号上升沿
	{
		ETM2->CONTROLS[0].CnSC &= ~ETM_CnSC_CHF_MASK;

	}
}

发送程序使用定时器0产生波形

/*****************************************************************************//*!
*
* @brief ETM1 回调函数
*
* @param  none
*
* @return none
*
*****************************************************************************/
void ETM0_IRQHandler(void)
{
	   uint32_t nextVal;



		ETM_ClrOverFlowFlag(ETM0); 				//清除溢出标志位

		ETM_ClockSet(ETM0, ETM_CLOCK_NOCLOCK, ETM_CLOCK_PS_DIV16); 		//停止计数

	    nextVal = VPW_Symbols[VPW_TxBuf[VPW_TxBufPtr]];


        if((VPW_TxBuf[VPW_TxBufPtr] == EOF_IDX)||(VPW_TxBufPtr>=(TX_BUFLEN*8)))
        {
            FinalizeTx();
        }
        else
        {

					  ETM_SetModValue(ETM0,nextVal);
						ETM0->CNT = 0;
						ETM_ClockSet(ETM0, ETM_CLOCK_SYSTEMCLOCK, ETM_CLOCK_PS_DIV16); 		//开始计数

						GPIO_Toggle(GPIOA,J1850_OUT_MASK);

        }
        VPW_TxBufPtr++;


}

定义结构体用于保存车机播放音乐相关信息。

typedef struct
{


	uint8_t rnd;
	uint8_t scan;
	uint8_t playing;
	uint8_t cd_button;
	uint8_t cd_power;

	uint8_t cd_status;

	uint8_t disc;
	uint8_t track;
	uint8_t minute;
	uint8_t second;

	uint8_t workSta;					// 工作状态0  关机 1 待机 2工作
	uint8_t BIDIstate;                       // pointer to the current state handler routine
	uint8_t BIDIcount;

	uint8_t staCount;


} CD_CHANFER_STRUCT;

6、调试

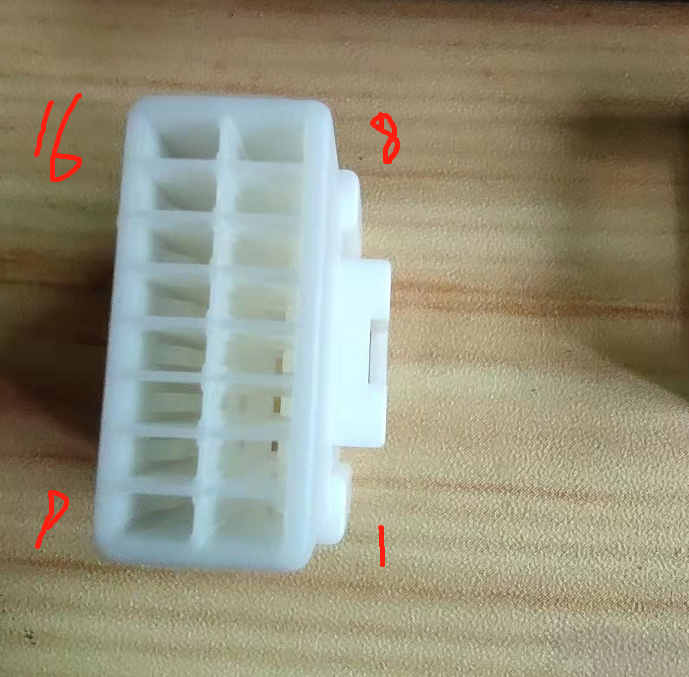

7、大捷龙车机尾插接口定义

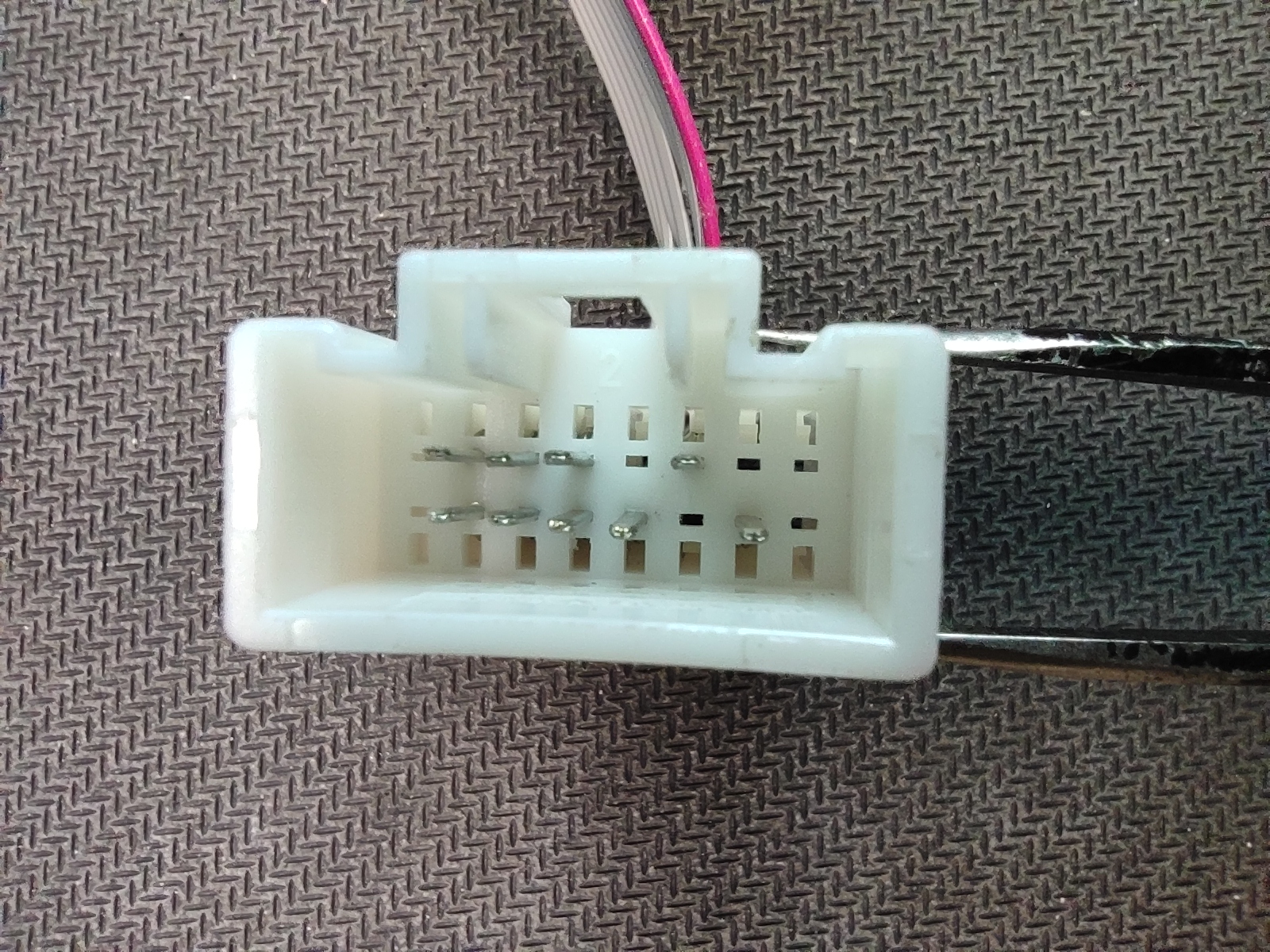

公头东南大捷龙车机白色插头

序号	名称	序号	名称
16	未知	8
15	BATT	7	可能AC
14	NC	6	DGND
13	可能AC 与7脚相连	5	AGND
12	车机数据输出碟盒输入	4	左声道
11	碟盒时钟输出车机输入	3	AGND
10	碟盒数据输出车机输入	2	右声道
9	不知道	1	NC

在这里插入图片描述

模块与白色插头连接方法

车机与模块引脚连接对应关系表

模块引脚	白色插头引脚	模块引脚	白色插头引脚
L	4 脚左声道	R	2脚右声道
AG	5或者3脚模拟地	AG	5或者3 脚模拟地
IN	12脚数据输出	CLK	11脚时钟
HU	可能是2脚？需要测试	OUT	10脚数据输入
12V	15脚 BATT	DG	6脚

备注： 数字地和模拟地不能连接到一起

在这里插入图片描述

8、安装方法

1、将汽车停在安全地方熄火，拔下车钥匙；

2、根据实际情况取出汽车CD车机；

3、使用配套的线束或者根据上文接口定义自己DIY线束，通过线束将模块和车机连起来；

4、插入钥匙打开钥匙按车上（CD、CDC、DISC、SOURCE、SRC、MODE等按钮进入碟盒模式开始播放音乐；

5、调试没有问题后，如果不使用蓝牙，可以将模块放在车机的后方放回去，或者将模块放到手套箱中，自己喜欢放到哪都行。然后将车机放回即可安装完成；

注意：改装有风险，下手需谨慎，因车型的不同，难易程度不同，当你选择下手的时候，强烈建议找个老司机带你。

在这里插入图片描述

9、使用方法

9.1 CD车机按钮功能定义

东南大捷龙车机在进入CD模式后，只有换歌旋钮、SCAN-、REP、RDM。这几个按钮可以使用。现在做以下映射。方向盘控制功能保留。

车机按钮映射表

车机按钮	模块功能
换歌旋钮顺时针旋转	上一曲/接电话
换歌旋钮逆时针旋转	下一曲/挂电话
SCAN	蓝牙/U盘切换
RDM	U盘模式歌曲随机播放
REP	预留

9.2 模块指示灯定义

红灯为U盘蓝牙状态指示灯，蓝灯为模块运行状态指示灯。

指示灯状态表

灯闪烁方式	模块状态
绿灯常亮	模块正常工作
红灯快闪	进入蓝牙
红灯常亮	连接成功
红灯慢闪	正在播放
红灯关闭	进入关机模式

状态改变说明表

条件	动作
正在播放音乐，此时连接蓝牙	音乐停止播放，进入蓝牙模式等待播放音乐
蓝牙模式，按下U盘模式按钮	开始播放音乐
蓝牙连接上，正在播放U盘音乐	蓝牙发出声音自动切换到蓝牙模式

测试视频

国产大捷龙增加蓝牙U盘播放音乐测试视频
