Cadence Capture绘制原理图如何将相同网络信号加粗显示？

        在绘制原理图过程中，将电源、地、关键信号通过加粗及不同颜色显示，可以方便检查。可按照以下流程操作（以将GND网络加粗为例）。

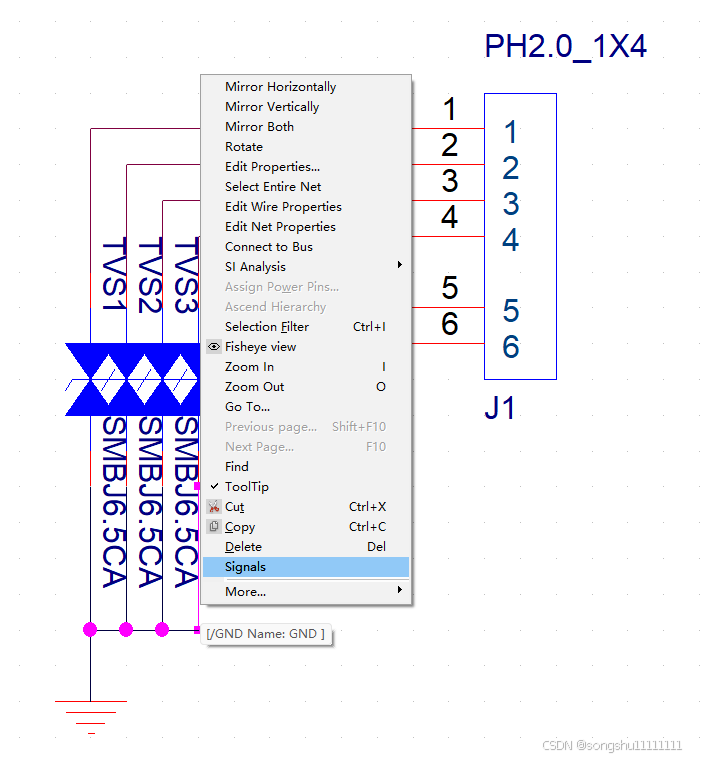

        1、选中GND网络点击右键--Singals。

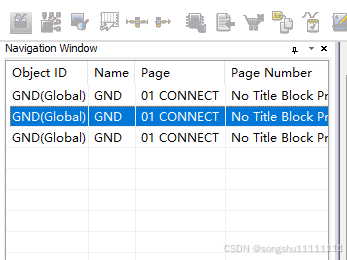

        2、左侧Navigation Window会显示当前页所有的GND网络，双击任意一个。

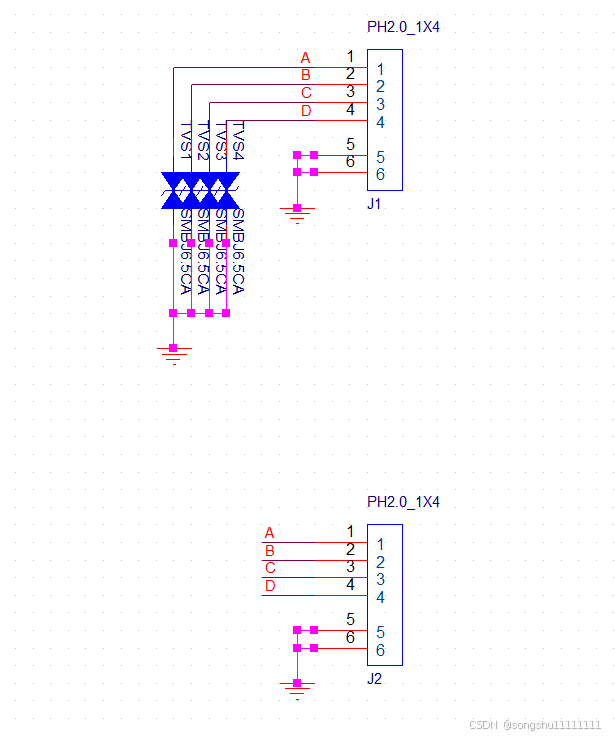

       3、原理图会将这一页的所有GND网络标记出来。

        4、任一GND网络右键--Edit Wire Properities

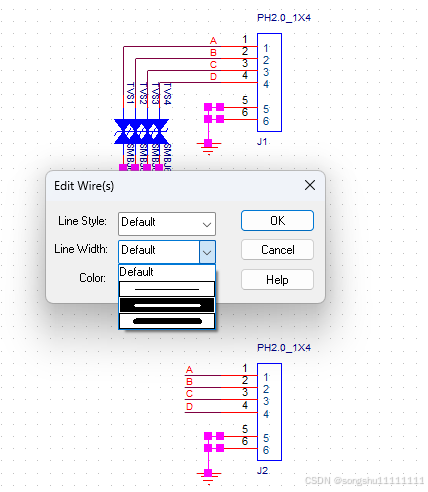

        5、在弹出的对话框中就可以更改线的样式、宽度、颜色。

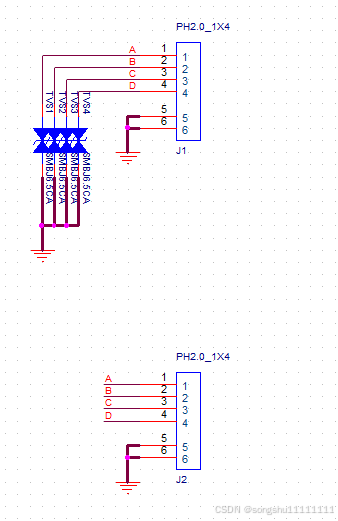

6、更改线宽完成。
