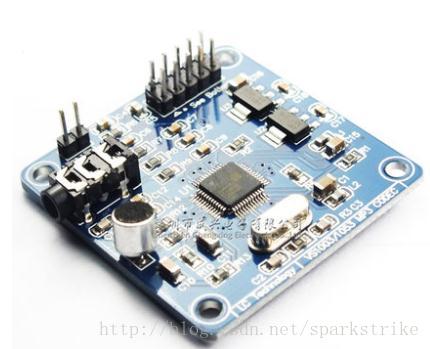

<span style="font-family: Arial, Helvetica, sans-serif; background-color: rgb(255, 255, 255);">本文章使用STC单片机驱动VS1003，（STC自带SPI和模拟SPI）</span>

VS1003使用指南，中文数据手册，MP3格式说明戳http://download.csdn.net/detail/sparkstrike/7980637

单片机：STC12C5A60S2 晶振24MHZ

一.通信部分：

1.STC12C5A60S2自带SPI（VS1003的spi通信是高位先发送，需在SPCTL中设置）

//初始化spi
void init_spi(void){
	SPCTL = 0xdd;//忽略SS，设置主机,spi高位先发送
	SPSTAT = 0xc0;//清除状态寄存器
	SPDAT = 0;//初始化数据寄存器
}


void spi_write(unsigned char sendData){
	SPDAT = sendData;
	while((SPSTAT&0x80)==0);
	SPSTAT = 0xc0;//清除状态寄存器
	SPSTAT = 0;
}

2.模拟SPI

unsigned char bdata dat; //可位寻址的变量dat，用于优化SPI
sbit dat7=dat^7;  //取出每一个位
sbit dat6=dat^6;
sbit dat5=dat^5;
sbit dat4=dat^4;
sbit dat3=dat^3;
sbit dat2=dat^2;
sbit dat1=dat^1;
sbit dat0=dat^0;

sbit SI     =P1^5;
sbit SCLK   =P1^7;




sbit SI     =P1^5;
sbit SCLK   =P1^7;
void spi_write(unsigned char x)
{
 dat=x;  //将x赋值给可位寻址的变量dat

 SI=dat7; //从高位开始输出，从dat7一直到dat0
 SCLK=0;   //时钟的上升沿，位被写出
 SCLK=1;

 SI=dat6;
 SCLK=0;
 SCLK=1;

 SI=dat5;
 SCLK=0;
 SCLK=1;

 SI=dat4;
 SCLK=0;
 SCLK=1;

 SI=dat3;
 SCLK=0;
 SCLK=1;

 SI=dat2;
 SCLK=0;
 SCLK=1;

 SI=dat1;
 SCLK=0;
 SCLK=1;

 SI=dat0;
 SCLK=0;
 SCLK=1;
}

或者

void SPI_W(unsigned char Data){
	unsigned char i;
	for(i = 0; i<8; i++){
		Data <<= 1;
		SCLK = 0;
		SI = CY;//CY位是单片机在作移位运算时溢出的一位
		SCLK = 1;
	};
	SI = 1;
}

左移 <<
0100 1111 << 左移一位：1001 1110 CY=0 ；第一位跑到CY上，最后一位补0 ；
在keil c51中，内部函数库INTRINS.H中_crol_(m,n)表示将m循环左移n位:第一位的跑到最后一位上。
右移>>
1000 1111 >> 右移一位 0100 0111 CY=1 ；第一位补0，最后一位跑到CY上；

二.VS1003引脚定义

XRESET 低电平复位
DREQ 数据请求脚
XCS SCL命令写入片选
XDCS SDI（mp3数据）写入片选
SO 串行输出，在读操作时，数据在 SCK 的下降沿处从此脚移出，在写操作时为高阻态。
SI 串行输入，如果片选有效，SI 就在 SCLK的上升沿处采样。
SCLK 时钟

三.发送SCI命令

VS1003的DREQ 脚，在 VS1003 的 FIFO 在能够接受数据的时候输出高电平。此时，VS1003 可获取至少 32Byte 的 SDI数据或一个 SCI 命令。遵循这个标准，当 DREQ 变低时，发送器必须停止发送新的数据。

注意：在每次 SCI 操作后，DREQ 线被置 0。VS1003 靠此期间操作。不允许在 DREQ 变为 1 之前开始新的SCI/SDI 操作。

发送SCI命令的顺序：

首先等待DREQ脚为高电平，再将 XCS 片选拉低以选择芯片，再通过 SI 线发送8 位的读操作码（ 0x02）和 8 位的地址。随即发送 16 位的数据字。当最后一位被移入且最后的时钟已发送，必须将 XCS 拉高以完成写操作。

具体地址和数据字说明见资料/VS1003使用指南/P5

void wr_command(unsigned char addr,unsigned char hdat,unsigned char ldat )
{
  DREQ=1;
  while(!DREQ);//等待直到VS1003可以接受数据
  XCS=0; //开SCI片选
  spi_write(0x02);//发送读操作码
  spi_write(addr);//地址
  spi_write(hdat);//数据字高位
  spi_write(ldat);//数据字地位
  XCS=1;//关<span style="font-family: Arial, Helvetica, sans-serif;">SCI片选</span>

}

四.初始化V是1003

一般初始化流程：

●硬复位，xReset = 0；
●延时，xDCS、xCS、xReset置1；
●等待DREQ为高；
●软件复位：SPI_MODE = 0x0804；
●等待DREQ为高（软件复位结束）；
●设置VS1003的时钟：SCI_CLOCKF = 0x9800，3倍频；
●设置VS1003的采样率：SPI_AUDATA = 0xBB81，采样率48k，立体声；
●设置重音：SPI_BASS = 0x0055；
●设置音量：SCI_VOL = 0x2020；
●向vs1003发送4个字节无效数据，用以启动SPI发送。

void Mp3Reset(void)
{
  XRESET=0;
  delay(100);
  XDCS=XCS=XRESET=1;
  wr_command(0x00,0x08,0x04);
  delay(10);
  DREQ=1;
  while(!DREQ);
  wr_command(0x03,0x98,0x00);<span style="white-space:pre">	</span>//设置VS1003的时钟：SCI_CLOCKF = 0x9800，3倍频
  delay(10);
  wr_command(0x05,0xbb,0x81);<span style="white-space:pre">	</span>//设置VS1003的采样率：SPI_AUDATA = 0xBB81，采样率48k，立体声
  delay(10);
  wr_command(0x02,0x00,0x55);<span style="white-space:pre">	</span>//设置重音：SPI_BASS = 0x0055；
  delay(10);
  wr_command(0x0b,0x10,0x10);   // 音量
  delay(10);
  spi_write(0);//向vs1003发送4个字节无效数据，用以启动SPI发送
  spi_write(0);
  spi_write(0);
  spi_write(0);
}

五.向VS1003写入音频数据

注意：写音频数据时要开启SDI片选XDS

void send_dat(unsigned char dat)
{
 DREQ=1;
 while(!DREQ);  //VS1003的DREQ为高才能写入数据
 spi_write(dat);//通过SPI向VS1003写入一个字节的音频数据
}

六.完整程序

注：程序用音频数据music戳http://download.csdn.net/detail/sparkstrike/7980613

1.模拟spi：

/********vc1003程序(模拟SPI)*************************************************************************************/


#include <STC12C5A60S2.H> //单片机头文件
sbit led = P0^0;
sbit XRESET =P0^7;
sbit DREQ   =P0^4;
sbit XCS    =P0^6;
sbit XDCS   =P0^5;
sbit SO     =P1^6;
sbit SI     =P1^5;
sbit SCLK   =P1^7;
<pre name="code" class="cpp">

unsigned char bdata dat; //可位寻址的变量dat，用于优化SPIsbit dat7=dat^7; //取出每一个位sbit dat6=dat^6;sbit dat5=dat^5;sbit dat4=dat^4;sbit dat3=dat^3;sbit dat2=dat^2;sbit dat1=dat^1;sbit dat0=dat^0;void delay(unsigned int time){while(time--);} void spi_write(unsigned char x){ dat=x; //将x赋值给可位寻址的变量dat SI=dat7; //从高位开始输出，从dat7一直到dat0 SCLK=0; //时钟的上升沿，位被写出 SCLK=1; SI=dat6; SCLK=0; SCLK=1; SI=dat5; SCLK=0; SCLK=1; SI=dat4; SCLK=0; SCLK=1; SI=dat3; SCLK=0; SCLK=1; SI=dat2; SCLK=0; SCLK=1; SI=dat1; SCLK=0; SCLK=1; SI=dat0; SCLK=0; SCLK=1;}void wr_command(unsigned char addr,unsigned char hdat,unsigned char ldat ){ DREQ=1; while(!DREQ); XCS=0; spi_write(0x02); spi_write(addr); spi_write(hdat); spi_write(ldat); XCS=1;}void Mp3Reset(void){ XRESET=0; delay(100); XDCS=XCS=XRESET=1; wr_command(0x00,0x08,0x04); delay(10); DREQ=1; while(!DREQ); wr_command(0x03,0x98,0x00); delay(10); wr_command(0x05,0xbb,0x81); delay(10); wr_command(0x02,0x00,0x55); delay(10); wr_command(0x0b,0x10,0x10); // 音量 delay(10); spi_write(0); spi_write(0); spi_write(0); spi_write(0);}void send_dat(unsigned char dat) { DREQ=1; while(!DREQ); //VS1003的DREQ为高才能写入数据 spi_write(dat);//通过SPI向VS1003写入一个字节的音频数据}void main(){unsigned int i;Mp3Reset();XDCS=0;for(i=0;i<15000;i++){ send_dat(music[i]);}while(1);}

2.自带spi



#include <STC12C5A60S2.H> //单片机头文件

//VS1003IO
sbit XRESET =P0^7;
sbit DREQ   =P0^4;
sbit XCS    =P0^6;
sbit XDCS   =P0^5;




void delay_ms(int i){
	int a,b;
	for(a=0;a<i;a++){
		for(b=0;b<600;b++);
	};
}

//******************vs1003操作*************************************************************************************************
//初始化spi
void init_spi(void){
	SPCTL = 0xdd;//忽略SS，设置主机,spi高位先发送
	SPSTAT = 0xc0;//清除状态寄存器
	SPDAT = 0;//初始化数据寄存器
}


void spi_write(unsigned char sendData){
	SPDAT = sendData;
	while((SPSTAT&0x80)==0);
	SPSTAT = 0xc0;//清除状态寄存器
	SPSTAT = 0;
}



void delay(unsigned int time)
{
	while(time--);
}




void wr_command(unsigned char addr,unsigned char hdat,unsigned char ldat )
{
  DREQ=1;
  while(!DREQ);
  XCS=0;
  spi_write(0x02);
  spi_write(addr);
  spi_write(hdat);
  spi_write(ldat);
	XCS=1;
}




//vs1003初始化
void Mp3Reset(void)
{
  XRESET=0;
  delay(100);
  XDCS=XCS=XRESET=1;
  wr_command(0x00,0x08,0x04);
  delay(10);
  DREQ=1;
  while(!DREQ);
  wr_command(0x03,0x98,0x00);
  delay(10);
  wr_command(0x05,0xbb,0x81);
  delay(10);
  wr_command(0x02,0x00,0x55);
 delay(10);
  wr_command(0x0b,0x2e,0x2e);   // 音量
  delay(10);
 spi_write(0);
  spi_write(0);
  spi_write(0);
  spi_write(0);
}




//向VS1003写入一个字节的音频数据，写之前要打开XDCS片选，XDCS=0
void send_dat(unsigned char dat)
{
 DREQ=1;
 while(!DREQ);//VS1003的DREQ为高才能写入数据
 spi_write(dat);//通过SPI向VS1003写入一个字节的音频数据
}




void main(){	<pre name="code" class="csharp"><span style="white-space:pre">	</span>unsigned int i;

<span style="white-space:pre">	</span>init_spi();
	Mp3Reset();
	XDCS=0;
	for(i=0;i<15000;i++){
	<span>	</span>send_dat(music[i]);
	}
	while(1);<span style="font-family: Arial, Helvetica, sans-serif;">	</span>

}

附1：正弦测试

x调整正弦频率

void Sintest(unsigned char x)
{
 wr_command(0x00,0x08,0x20);
 DREQ=1;
 while(!DREQ);
 XDCS=0;XCS=1;
 spi_write(0x53);
 spi_write(0xef);
 spi_write(0x6e);
 spi_write(x);
 spi_write(0);
 spi_write(0);
 spi_write(0);
 spi_write(0);
 delay(5000);
 spi_write(0x45);
 spi_write(0x78);
 spi_write(0x69);
 spi_write(0x74);
 spi_write(0);
 spi_write(0);
 spi_write(0);
 spi_write(0);
 delay(5000);
 XDCS=1;
}
