网上关于RUCM的资料真的好少啊,在eclipse上安装这个工具费了好大劲,主要是我对安装插件还不熟悉的原因。
下面我就详细介绍一下它的使用过程,这样以后要用到的童鞋就会轻松很多了。
一、简介
RUCM全名Restricted use case modeling,基于用例建模的需求建模方法,目标是降低软件需求模型的二义性。它提出了一种改良的用例规约模板,并提供了26调限制规则以约束用例规约中自然语言的使用,依靠用例模板和限制规则,可以降低需求模型的二义性。下面给出模板的主要内容:
总的来说,新的用例模板与传统用例模板区别有以下几点:
1)将活动者分为首要活动者和次要活动者:首要活动者是触发当前活动用例的活动者,其他活动者是次要活动者。
2)对分支流进行分类,特定分支流、有界分支流、全局分支流。
3)对每个分支流进行关键字描述分支流是哪个位置产生的。
4)每个分支流具有独特的后置条件,而传统的模板往往仅有一个后置条件。
5)通过定义限制规则,有效降低了用例规约的二义性。
二、安装
1)准备好安装包,没有的话可以去我的百度云进行下载:http://pan.baidu.com/s/1o8I1vHC
2)进入myeclipse或者eclipse,我的电脑安装的是myeclipse,没有的话需要安装。
3)点击help菜单中的install from site选项,点击add,然后local,添加已经下载完成的rucm安装包,如下图所示:
4)勾选所有的选项,然后按照给的提示一步一步来,最后finish即可,如果有安全提醒只需要点击OK就可以了。
5)重启eclipse。
三、卸载
点击help选项中的install from site,在页面右下方有一个已经安装过的插件提醒英文,点进去勾选想要卸载的工具点击“uninstall..."即可,如下图所示:
四、使用
1)首先要创建一个空工程,作为需求模型的容器,名字也是随便起:file——>new——>project——>general——>project
2)现在我要使用它创建用例模型,那么点击file——>new——>other,找到RUCM,选择use case model,点击next即可
3)还需要把视图改一下,最后变成如下所示的样子:

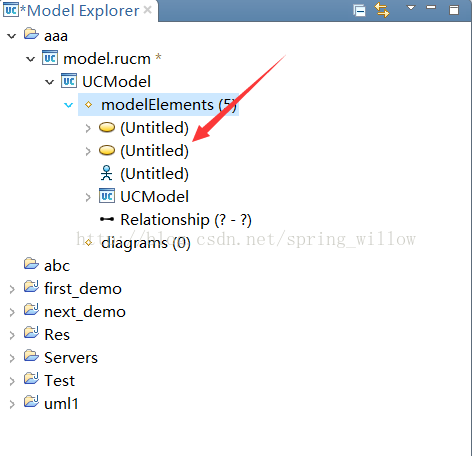

4)我弄了好久都没有出现下面带箭头的那些东西,不知道大家会不会遇到![](https://img-blog.csdn.net/20170325214033986?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3ByaW5nX3dpbGxvdw==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
5)解决办法:鼠标右键出现一个update element点击更新
6)最后鼠标右键就可以增加你想要的元素了,完成!
