LVM介绍
LVM简介

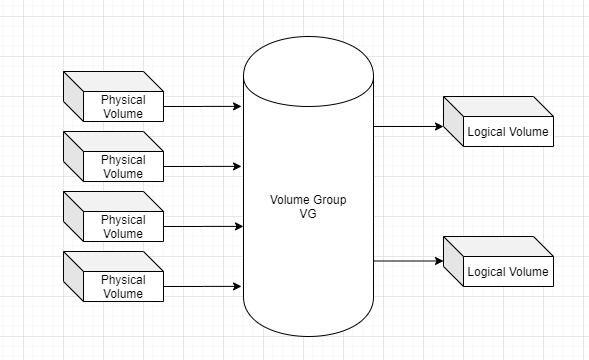

全称逻辑卷管理器(Logic Volume Manager)。是在内核中块设备和物理设备之间添加的一个新的抽象层次。通过LVM，可以将几块磁盘（物理卷PV）组合形成一个存储池或卷组(VG)，最终在卷组的基础上再划分逻辑卷。
LVM管理着所有物理卷的物理盘区，维持着逻辑盘区和物理盘区之间的映射。LVM逻辑设备向上层应用提供了和物理磁盘相同的功能，如文件系统的创建和数据的访问等。但LVM逻辑设备不受物理约束的限制，逻辑卷不必是连续的空间，它可以跨越许多物理卷，并且可以在任何时候任意的调整大小。相比物理磁盘来说，更易于磁盘空间的管理。可以通过下图帮助理解。
LVM优缺点
优点
- 在系统运行的状态下动态的扩展/减少文件系统的大小
- 文件系统可跨多个磁盘，不受物理磁盘的限制
- 当需要导出整个卷组到另外一台机器更加方便快捷
- 可通过磁盘镜像的方式同步备份重要的数据到其他物理磁盘
缺点
- 当卷组中的一个磁盘损坏时，整个卷组都会收到影响
- 当从卷组中移除一个磁盘时必须使用
vgreduce命令
基础概念
物理存储介质
指的是系统的存储设置，如/dev/sda等，是存储系统最低层的存储单元
物理卷
简称PV(Physical Volume)。物理卷是指硬盘分区或逻辑上与磁盘分区具有同样同能的设备，是LVM的基本存储逻辑块，但和基本的物理存储介绍比较，却包含有与LVM相关的管理参数
卷组
简称VG(Volume Group)。LVM卷组类似于非LVM系统中的物理硬盘，可以在卷组上创建一个或多个LVM分区(逻辑卷)。LVM卷组由一个或多个物理卷组成，可以通过增加卷组中的物理卷实现扩容
逻辑卷
简称 LV(Logical Volume)。LVM逻辑卷类似于非LVM系统中的硬盘分区，在逻辑卷之上可以建立文件系统
物理块
简称PE(Physical Extent)。每一个物理卷被划分为称为PE的基本单元，具有唯一编号的PE是可以被LVM寻址的最小单元，PE的大小是可配置的，默认为4MB
逻辑块
简称lE(Logical Extent)。逻辑卷被划分为的最小可寻址的基本单位称为LE。在同一个卷组中，LE的大小和PE是相同的， 并且一一对应。
命令汇总
| 功能 | 物理卷管理PV | 卷组管理VG | 逻辑卷管理LV |
|---|---|---|---|
| 扫描 (Scan) | pvscan | vgscan | lvscan |
| 建立 (Create) | pvcreate | vgcreate | lvcreate |
| 显示 (Display) | pvdisplay | vgdisplay | lvdisplay |
| 删除 (Remove) | pvremove | vgremove | lvremove |
| 扩展 (Extend) | - | vgextend | lvextend |
| 减少 (Reduce) | - | vgreduce | lvreduce |
LVM的创建与挂载
按照如下步骤操作即可，若有命令不清楚自行Google
查看分区
[root@suhw ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 80G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 19G 0 part
├─centos-root 253:0 0 17G 0 lvm /
└─centos-swap 253:1 0 2G 0 lvm [SWAP]
通过lsblk发现我们目前有两个分区sda1和sda2，其中sda1挂载到了/boot目录，而sda2分区下则拥有两个逻辑卷，接下来我们新增一个分区开始操作
新建分区
[root@suhw ~]# fdisk /dev/sda
Welcome to fdisk (util-linux 2.23.2).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.
Command (m for help): m
Command action
a toggle a bootable flag
b edit bsd disklabel
c toggle the dos compatibility flag
d delete a partition
g create a new empty GPT partition table
G create an IRIX (SGI) partition table
l list known partition types
m print this menu
n add a new partition
o create a new empty DOS partition table
p print the partition table
q quit without saving changes
s create a new empty Sun disklabel
t change a partition's system id
u change display/entry units
v verify the partition table
w write table to disk and exit
x extra functionality (experts only)
Command (m for help): n
Partition type:
p primary (2 primary, 0 extended, 2 free)
e extended
Select (default p): p
Partition number (3,4, default 3): 3
# 指定第一个分区，使用默认值 直接回车
First sector (41943040-167772159, default 41943040):
Using default value 41943040
# 指定最后一个分区，使用+size{K,M,G} 的形式让fdisk 自己算
Last sector, +sectors or +size{K,M,G} (41943040-167772159, default 167772159): +4G
Partition 3 of type Linux and of size 4 GiB is set
通过fdisk中的n可进行新增分区的操作，最终就新建了大小为4G的/dev/sda3分区，接下来将分区格式设置为 LVM。
设置LVM分区格式
# t 对应操作为 change a partition's system id
Command (m for help): t
# 分区序号，对刚新建的 sda3 进行操作
Partition number (1-3, default 3): 3
# 8e 对应的就是 Linux LVM， 可敲入 L 显示所有的system id
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'
Command (m for help): p
Disk /dev/sda: 85.9 GB, 85899345920 bytes, 167772160 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000d8731
Device Boot Start End Blocks Id System
/dev/sda1 * 2048 2099199 1048576 83 Linux
/dev/sda2 2099200 41943039 19921920 8e Linux LVM
/dev/sda3 41943040 50331647 4194304 8e Linux LVM
通过p打印出的结果可看出此时我们新建的/dev/sda3分区已经设置为了Linux LVM格式
保存结果
Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
WARNING: Re-reading the partition table failed with error 16: Device or resource busy.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)
Syncing disks.
w为保存退出，若想要放弃修改，敲入q即可
同步系统分区信息
在上述的修改完后，内核仍然使用的是旧的分区表，若想要通知内核更新分区信息，只有当重启后 或 运行 partprobe 或 kpartx 命令才可以。
[root@suhw ~]# partprobe
更新完成后，通过lsblk查看就会多出一个 4G的sda3分区
[root@suhw ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 80G 0 disk
├─sda1 8:1 0 1G 0 part /boot
├─sda2 8:2 0 19G 0 part
│ ├─centos-root 253:0 0 17G 0 lvm /
│ └─centos-swap 253:1 0 2G 0 lvm [SWAP]
└─sda3 8:3 0 4G 0 part
此时我们的物理磁盘分区设置完毕，接下来就是和LVM相关的操作
新建物理卷PV
将刚才新建的磁盘分区创建为物理卷
[root@suhw ~]# pvcreate /dev/sda3
Physical volume "/dev/sda3" successfully created.
# 查看物理卷信息
[root@suhw ~]# pvdisplay
--- Physical volume ---
PV Name /dev/sda2
VG Name centos
PV Size <19.00 GiB / not usable 3.00 MiB
Allocatable yes (but full)
PE Size 4.00 MiB
Total PE 4863
Free PE 0
Allocated PE 4863
PV UUID eJxxnr-dqUB-oZlr-j6Hr-MUWl-oJs6-JUBALe
"/dev/sda3" is a new physical volume of "4.00 GiB"
--- NEW Physical volume ---
PV Name /dev/sda3
VG Name
PV Size 4.00 GiB
Allocatable NO
PE Size 0
Total PE 0
Free PE 0
Allocated PE 0
PV UUID 1Xed3b-fkNW-utT5-xY7b-26e2-6soa-VfGEOP
新建卷组VG
命令格式
vgcreate VG_new PV ...
新建名为suhwvg的卷组，并将物理卷/dev/sda3 加入到suhwvg中
[root@suhw ~]# vgcreate suhwvg /dev/sda3
Volume group "suhwvg" successfully created
查看结果创建成功
[root@suhw ~]# vgscan
Reading volume groups from cache.
Found volume group "centos" using metadata type lvm2
Found volume group "suhwvg" using metadata type lvm2
查看卷组VG的详细信息
[root@suhw ~]# vgdisplay
--- Volume group ---
VG Name suhwvg
System ID
Format lvm2
Metadata Areas 1
Metadata Sequence No 1
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 0
Open LV 0
Max PV 0
Cur PV 1
Act PV 1
VG Size <4.00 GiB
PE Size 4.00 MiB
Total PE 1023
Alloc PE / Size 0 / 0
Free PE / Size 1023 / <4.00 GiB
VG UUID mVeVDv-UwuJ-pzMG-KEBb-95gW-YoKh-aww8uX
至此PV和VG都已准备就绪，在VG基础上划分逻辑卷即可
新建逻辑卷
在suhwvg卷组中新增一个大小为2G的名为 suhwlv的逻辑卷
[root@suhw ~]# lvcreate -L 2G -n suhwlv suhwvg
WARNING: xfs signature detected on /dev/suhwvg/suhwlv at offset 0. Wipe it? [y/n]: y
Wiping xfs signature on /dev/suhwvg/suhwlv.
Logical volume "suhwlv" created.
查看逻辑卷详情
[root@suhw ~]# lvdisplay
--- Logical volume ---
LV Path /dev/suhwvg/suhwlv
LV Name suhwlv
VG Name suhwvg
LV UUID j8VX5e-fltA-MWVx-CGrU-BuDs-w4c1-96pC79
LV Write Access read/write
LV Creation host, time suhw, 2020-09-30 10:58:46 +0800
LV Status available
# open 0
LV Size 2.00 GiB
Current LE 512
Segments 1
Allocation inherit
Read ahead sectors auto
- currently set to 8192
Block device 253:2
格式化逻辑卷
逻辑卷新建完成后，接下来将刚才新增的suhwlv逻辑卷格式化为xfs格式
[root@suhw ~]# mkfs.xfs /dev/suhwvg/suhwlv
meta-data=/dev/suhwvg/suhwlv isize=512 agcount=4, agsize=131072 blks
= sectsz=512 attr=2, projid32bit=1
= crc=1 finobt=0, sparse=0
data = bsize=4096 blocks=524288, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0 ftype=1
log =internal log bsize=4096 blocks=2560, version=2
= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
设置永久挂载
新建一个目录
[root@suhw ~]# mkdir /home/suhw
编辑 /etc/fstab 文件，末尾新增一行
/dev/suhwvg/suhwlv /home/suhw xfs defaults 0 0
每一列分别代表的含义如下：
- 需要挂载的设备名
- 文件系统的挂载点
- 挂载文件系统类型
- 挂载所需参数，一般使用default
- 文件系统是否需要dump
- 是否需要开机进行
fsck检查（一般根分区设置为1，/boot分区设置为2， 0代表不需要）
使用mount命令进行挂载，-a参数即可根据/etc/fstab中的配置进行挂载
[root@suhw ~]# mount -a
查看挂载结果
[root@suhw ~]# df -hT
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/centos-root xfs 17G 1013M 16G 6% /
devtmpfs devtmpfs 3.9G 0 3.9G 0% /dev
tmpfs tmpfs 3.9G 0 3.9G 0% /dev/shm
tmpfs tmpfs 3.9G 41M 3.8G 2% /run
tmpfs tmpfs 3.9G 0 3.9G 0% /sys/fs/cgroup
/dev/sda1 xfs 1014M 145M 870M 15% /boot
tmpfs tmpfs 783M 0 783M 0% /run/user/0
/dev/mapper/suhwvg-suhwlv xfs 2.0G 33M 2.0G 2% /home/suhw
可以看出新建的逻辑卷的文件系统格式为xfs，大小为2G，并且挂载到了home/suhw。至此挂载成功，后续我们可以直接对该逻辑卷进行扩容/减少等操作。
LVM的扩容
我们使用的某个文件系统空间不足时，扩容是常有的事，接下来将之前的逻辑卷扩容到8G。

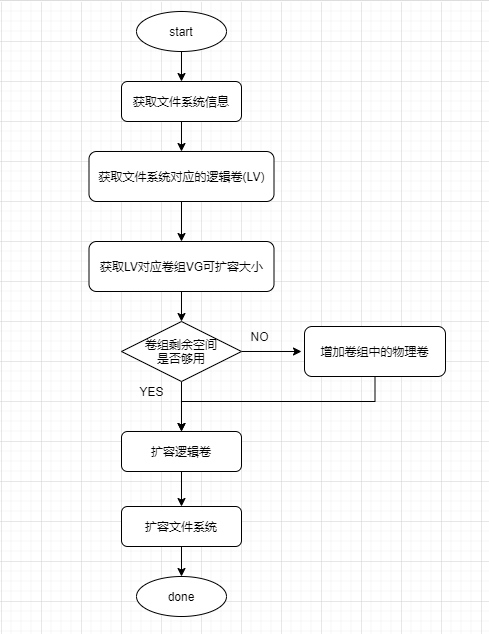

首先需要检查卷组可用空间是否够我们对逻辑卷进行扩容操作，够的话直接使用lvextend即可，不够还需增大卷组中的可用空间后再使用lvextend对逻辑卷扩容。整体流程大致如下：
获取文件系统信息
[root@suhw ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 80G 0 disk
├─sda1 8:1 0 1G 0 part /boot
├─sda2 8:2 0 19G 0 part
│ ├─centos-root 253:0 0 17G 0 lvm /
│ └─centos-swap 253:1 0 2G 0 lvm [SWAP]
└─sda3 8:3 0 4G 0 part
└─suhwvg-suhwlv 253:2 0 2G 0 lvm /home/suhw
我们要调整的逻辑卷为suhwvg-suhwlv
获取逻辑卷信息
[root@suhw ~]# lvdisplay
--- Logical volume ---
LV Path /dev/suhwvg/suhwlv
LV Name suhwlv
VG Name suhwvg
LV UUID j8VX5e-fltA-MWVx-CGrU-BuDs-w4c1-96pC79
LV Write Access read/write
LV Creation host, time suhw, 2020-09-30 10:58:46 +0800
LV Status available
# open 1
LV Size 2.00 GiB
Current LE 512
Segments 1
Allocation inherit
Read ahead sectors auto
- currently set to 8192
Block device 253:2
获取卷组信息
[root@suhw ~]# vgdisplay
--- Volume group ---
VG Name suhwvg
System ID
Format lvm2
Metadata Areas 1
Metadata Sequence No 2
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 1
Open LV 1
Max PV 0
Cur PV 1
Act PV 1
VG Size <4.00 GiB
PE Size 4.00 MiB
Total PE 1023
Alloc PE / Size 512 / 2.00 GiB
Free PE / Size 511 / <2.00 GiB #一个PE默认4M
VG UUID mVeVDv-UwuJ-pzMG-KEBb-95gW-YoKh-aww8uX
扩容卷组
卷组可用大小为511*4=2044M，我们需要4G 显然不够，所以再添加一个分区到该卷组中
[root@suhw ~]# fdisk /dev/sda
Welcome to fdisk (util-linux 2.23.2).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.
Command (m for help): n
Partition type:
p primary (3 primary, 0 extended, 1 free)
e extended
Select (default e): p
Selected partition 4
First sector (50331648-167772159, default 50331648):
Using default value 50331648
Last sector, +sectors or +size{K,M,G} (50331648-167772159, default 167772159): +8G
Partition 4 of type Linux and of size 8 GiB is set
Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
WARNING: Re-reading the partition table failed with error 16: Device or resource busy.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)
Syncing disks.
[root@suhw ~]# partprobe
确认磁盘分区新建成功后，新建对应的物理卷，并加入到对应的卷组中
[root@suhw ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 80G 0 disk
├─sda1 8:1 0 1G 0 part /boot
├─sda2 8:2 0 19G 0 part
│ ├─centos-root 253:0 0 17G 0 lvm /
│ └─centos-swap 253:1 0 2G 0 lvm [SWAP]
├─sda3 8:3 0 4G 0 part
│ └─suhwvg-suhwlv 253:2 0 2G 0 lvm /home/suhw
└─sda4 8:4 0 8G 0 part
[root@suhw ~]# pvcreate /dev/sda4
Physical volume "/dev/sda4" successfully created.
[root@suhw ~]# vgextend suhwvg /dev/sda4
Volume group "suhwvg" successfully extended
加到 suhwvg 卷组后， 再次查看卷组详情就会发现可用空间已经增加
[root@suhw ~]# vgdisplay
--- Volume group ---
VG Name suhwvg
System ID
Format lvm2
Metadata Areas 2
Metadata Sequence No 3
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 1
Open LV 1
Max PV 0
Cur PV 2
Act PV 2
VG Size 11.99 GiB
PE Size 4.00 MiB
Total PE 3070
Alloc PE / Size 512 / 2.00 GiB
Free PE / Size 2558 / 9.99 GiB
VG UUID mVeVDv-UwuJ-pzMG-KEBb-95gW-YoKh-aww8uX
逻辑卷扩容
此时卷组中可用空间9.9G，够我们再扩4G，使用lvextennd操作即可。
注：-r 直接自动扩展文件系统大小
[root@suhw ~]# lvextend -L +4G /dev/suhwvg/suhwlv -r
Size of logical volume suhwvg/suhwlv changed from 2.00 GiB (512 extents) to 6.00 GiB (1536 extents).
Logical volume suhwvg/suhwlv successfully resized.
meta-data=/dev/mapper/suhwvg-suhwlv isize=512 agcount=4, agsize=131072 blks
= sectsz=512 attr=2, projid32bit=1
= crc=1 finobt=0 spinodes=0
data = bsize=4096 blocks=524288, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0 ftype=1
log =internal bsize=4096 blocks=2560, version=2
= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
data blocks changed from 524288 to 1572864
查看结果
[root@suhw ~]# df -hT
Filesystem Type Size Used Avail Use% Mounted on
/dev/mapper/centos-root xfs 19G 1.1G 18G 6% /
devtmpfs devtmpfs 4.1G 0 4.1G 0% /dev
tmpfs tmpfs 4.2G 0 4.2G 0% /dev/shm
tmpfs tmpfs 4.2G 43M 4.1G 2% /run
tmpfs tmpfs 4.2G 0 4.2G 0% /sys/fs/cgroup
/dev/sda1 xfs 1.1G 152M 912M 15% /boot
tmpfs tmpfs 821M 0 821M 0% /run/user/0
/dev/mapper/suhwvg-suhwlv xfs 6.5G 35M 6.4G 1% /home/suhw
参考
- https://www.yisu.com/zixun/3865.html
- https://wizardforcel.gitbooks.io/vbird-linux-basic-4e/content/61.html
扫一扫
1073
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
