基本逻辑门电路硬件验证与仿真分析

一、实验目的

熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

二、实验设备

数字电路实验箱；74LS00 二输入端四与非门，74LS20 四输入端两与非门。

三、实验内容与步骤

1、测试门电路逻辑功能

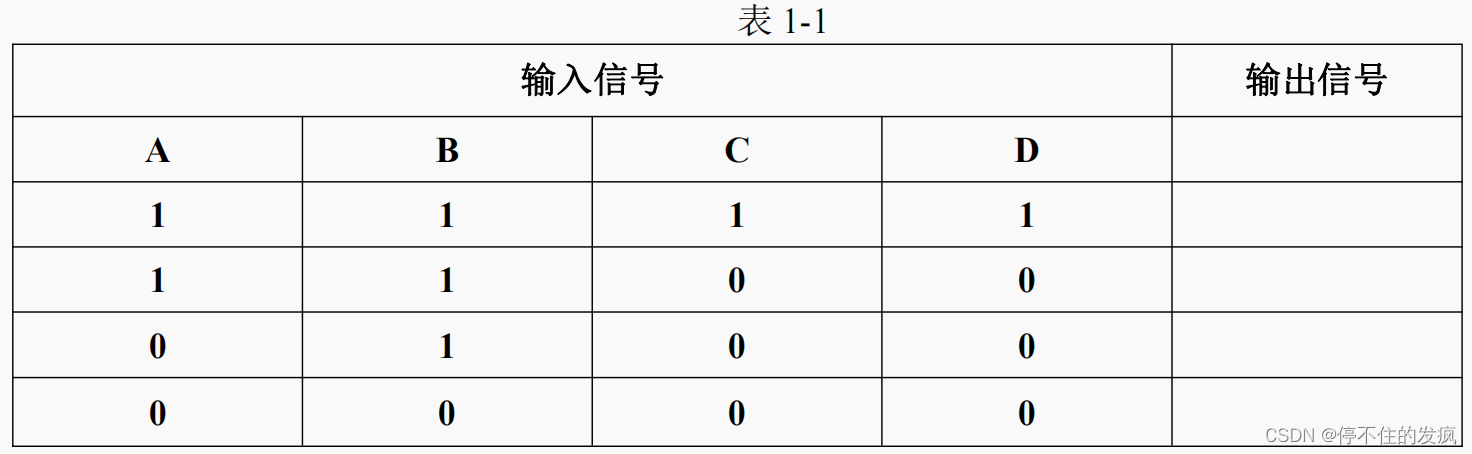

选用 74LS20 四输入端两与非门一个，74LS20 芯片 14 引脚接入+5V，74LS20 芯片 7 引脚接入地 0V，并按图 1-1 接 线，按表 1-1 改变 A、B、C、D 的状态，观察输出端 Y 的状态，并记录数据。

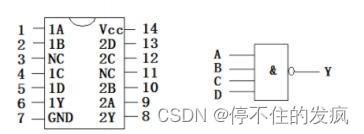

 图 1-1 74LS20 测试电路图

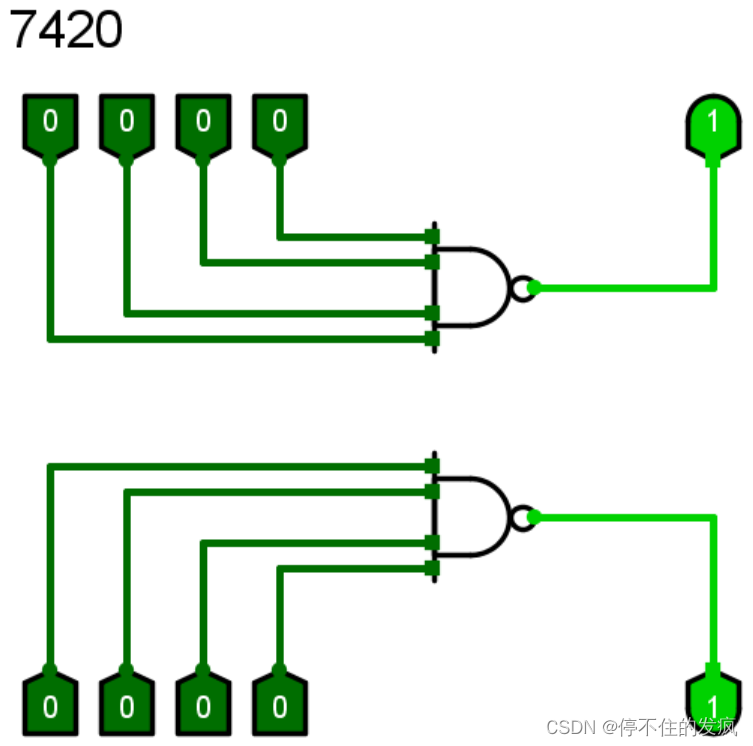

在Logsim中绘制的74LS20子电路如下：

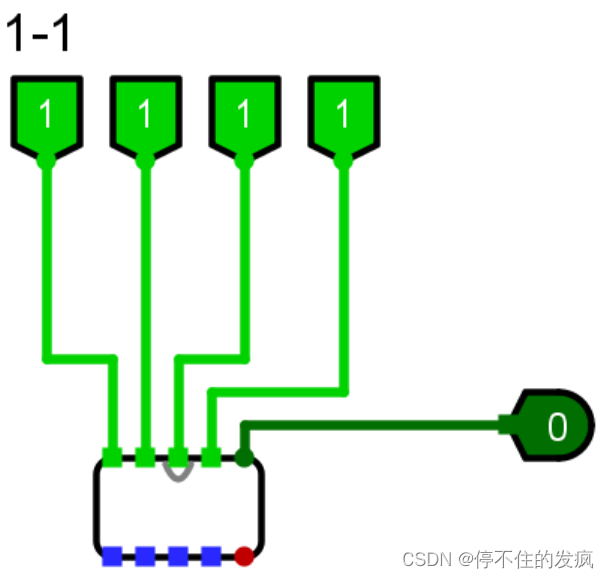

根据图1-1绘制的电路图如下：

2、测试逻辑电路的逻辑功能

选用 74LS00 二输 入端四与非门两个 ， 74LS00 芯片 14 引脚接入 +5V ， 74LS00

芯片 7 引 脚接入地 0V ，并按图 1-2 接线，改变 A 、 B 、 C 、 D 的状态，观察输

出 端 Y 的状态，并记录数据在表 1-2 。

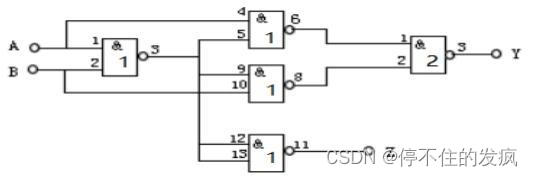

 图 1-2 组合逻辑电路测试电路

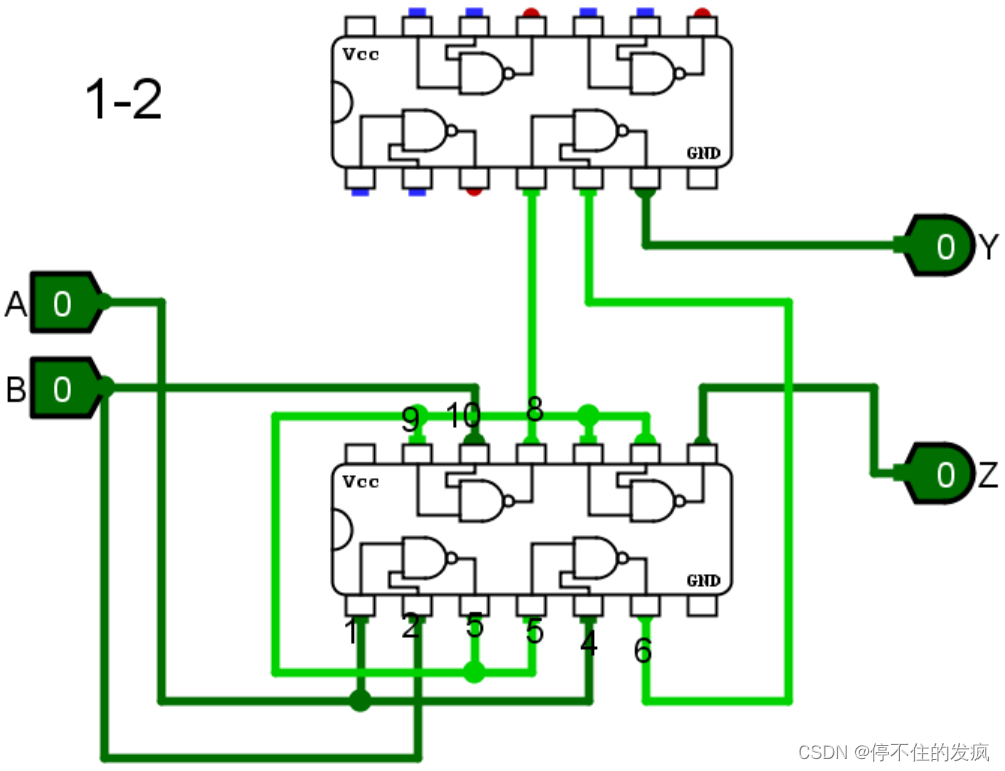

根据图1-2绘制的电路图如下：

三、实验数据分析

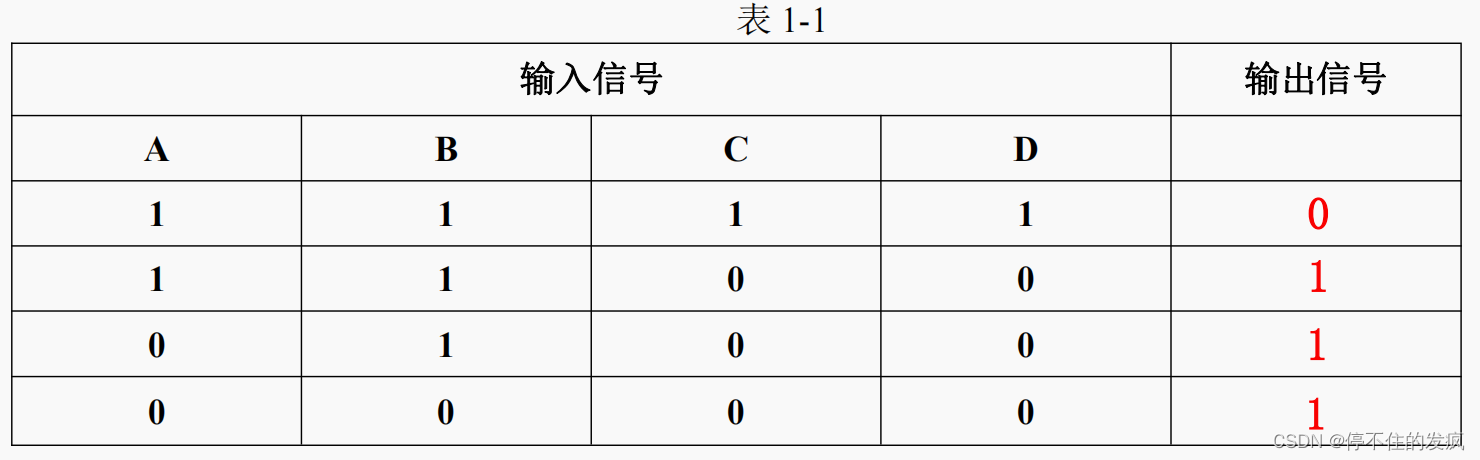

1-1真值表

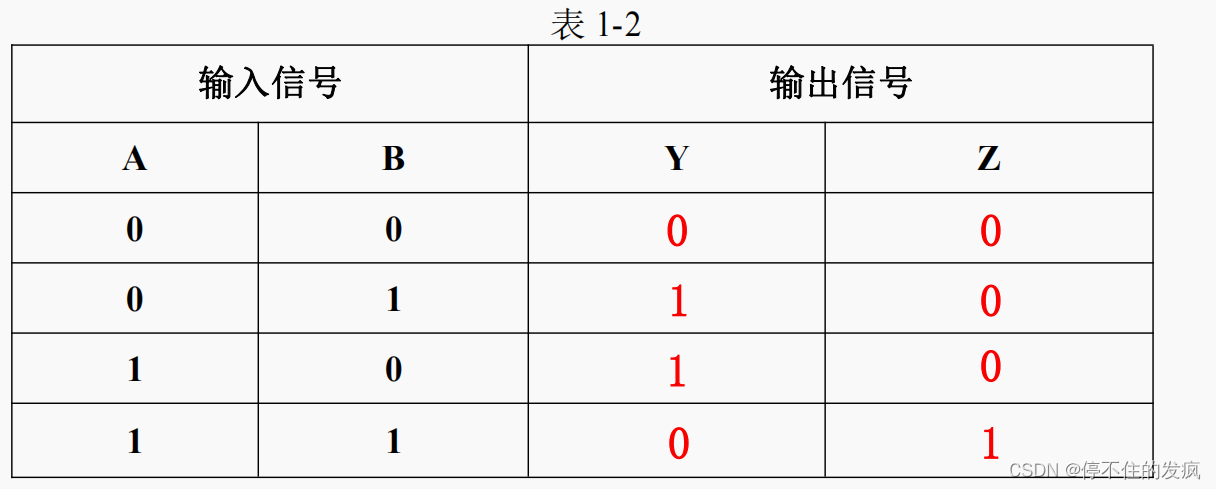

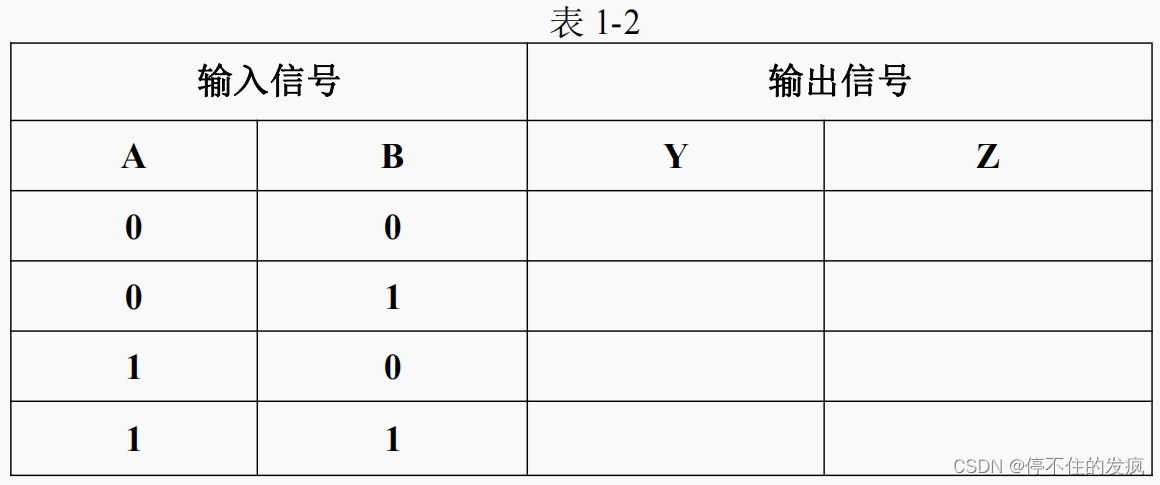

1-2真值表

由记录数据中的输出信号的值可看出，与非门只要有一个及以上的输入信号为0，它的输出信号就为1，只有输入信号同时为1时输出信号才为0。

四、实验总结

（1）实验开始时先仔细阅读实验报告，搞清楚需要用的东西，根据要求搭出需要的子电路（此处指74LS20），做好准备工作。然后先在Logisim中做仿真实验，记录理论结果，然后再进行实际电路连接。

（2）连接实物图时注意顺序，防止接错，有些特殊的连接处可以只用一种颜色的线以便加以区分。
