第一部分：HCI协议（八）具体的HCI command和event（14、HOST FLOW CONTROL）

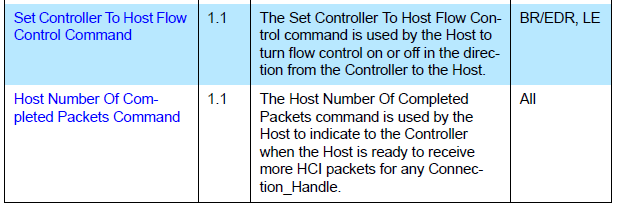

（1）Set Controller To Host Flow Control Command

这个命令是Host用来开启/关闭从Controller到Host的流控（ACL数据和(e)SCO数据），如果不使用这个命令，ACL数据和(e)SCO数据的流控一般来说默认都是开启的（不确定，一般都不下这个命令）。

参数说明：

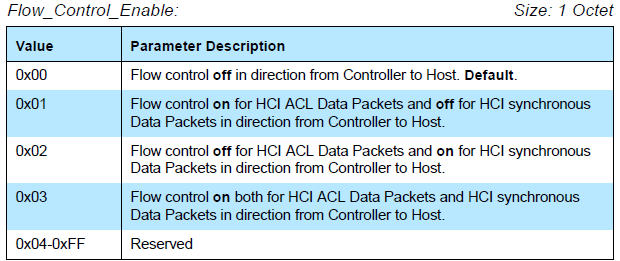

Flow_Control_Enable（1 Octet）：取值范围如下

返回参数说明：

Status（1 Octet）：0x00表示成功，其他值表示失败

举例说明：（暂时没有）

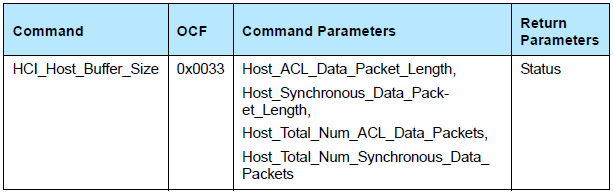

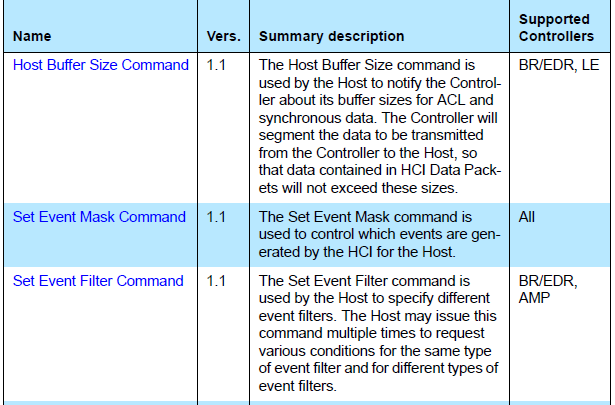

（2）Host Buffer Size Command

这个命令是Host用来通知controller自己有多大的缓冲区（length * packets）可以被controller用来传输ACL和(e)SCO数据，然后controller会根据这个命令的配置来发送数据，这个命令是跟Host_Number_Of_Completed_Packets command一块使用的：

第一步：host发送HCI Reset进行初始化

第二步：host发送HCI_Set_Controller_To_Host_Flow_Control设置支持/不支持哪几种流控（不使用一般默认ACL和(e)SCO流控都开启，一般都不用

第三步：Host发送HCI_Host_Buffer_Size通知controller可以使用的Host_ACL_Data_Packet_Length、Host_Synchronous_Data_Packet_Length、Host_Total_Num_ACL_Data_Packets、Host_Total_Num_Synchronous_Data_Packets

第四步：host发送ALC和(e)SCO数据分别不能超过Host_ACL_Data_Packet_Length和Host_Synchronous_Data_Packet_Length，发送一个packet，host端会记录发送的数量，例如host发送了一个ACL数据包，则当前剩余可发送的ACL数据包就是Host_Total_Num_ACL_Data_Packets – 1

第五步：host收到这一包ACL数据后，会进行处理，处理完以后，然后发送Host_Number_Of_Completed_Packets给controller，通知controller释放了几个packet，因为收到一包数据并且处理完了一包，所以就是1个packet

第六步：controller收到Host_Number_Of_Completed_Packets以后，因为参数是1，所以当前剩余可发送的ACL数据包就是Host_Total_Num_ACL_Data_Packets – 1 + 1个数据包

第七步：重复第五步和第六步

注意：Host_ACL_Data_Packet_Length和Host_Synchronous_Data_Packet_Length中不包括HCI Data Packet header的长度

参数说明：

Host_ACL_Data_Packet_Length（2 Octet）：host可以接收的最大ACL数据包长度

Host_Synchronous_Data_Packet_Length（1 Octet）：host可以接收的最大(e)SCO数据包长度

Host_Total_Num_ACL_Data_Packets（2 Octet）：host最大可以存储ACL数据包的数量

Host_Total_Num_Synchronous_Data_Packets（2 Octet）：host最大可以存储(e)SCO数据包的数量

返回参数说明：

Status（1 Octet）：0x00表示成功，其他值表示失败

举例说明：

Command如下：

0x01：表示HCI Command Packet

0x0C33：表示是HCI_Host_Buffer_Size command

指令的OGF是0x03即0000 11

OCF是0x0033即00 0011 0011

所以整个opcode是0000 1100 0011 0011即0x0C33

0x07：表示Parameter_Total_Length=7，即参数总长度是7个byte

0x069b：表Host_ACL_Data_Packet_Length为1691byte

0xff：表示Host_Synchronous_Data_Packet_Length为255byte

0x0014：表示Host_Total_Num_ACL_Data_Packets为20个数据包

0x000a：表示Host_Total_Num_Synchronous_Data_Packets为10个数据包

对应的Event：

Command Complete event：

0x04：表示HCI Event Packet

0x0e：表示这个event是command complete event

0x04：表示Parameter_Total_Length即4个byte

0x01：表示Num_HCI_Command_Packets

0x0C33：表示是HCI_Host_Buffer_Size command

0x00：表示status为0

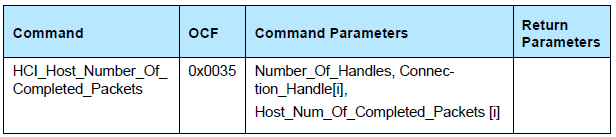

（3）Host Number Of Completed Packets Command

这个命令是Host发送给controller，通知controller与上一个Host_Number_Of_Completed_Packets命令比较，每个Connection Handle已经处理完成多少个数据包，即有多少个数据包的空间被释放。

注意：正常情况下，host发送Host_Number_Of_Completed_Packets命令以后不会收到任何event，但是如果Host_Number_Of_Completed_Packets命令中的某一个或者某几个参数无效，那么host会收到Command Complete event，其中status是Invalid HCI Command Parameters error code

参数说明：

Number_Of_Handles（1 Octet）：表示一共有多少connection

Connection_Handle[i] （2 Octet）：表示具体每个connection是多少

Host_Num_Of_Completed_Packets [i] （2 Octet）：这个参数与Connection_Handle[i]的i相对应表示每个handle对应的处理完成的packet的数量

举例说明：（暂时没有）

（4）Set Event Mask Command

这个命令用来设置controller具体产生哪些events，“LE Meta Event” bit可以enable/disable所有的LE event

参数说明：

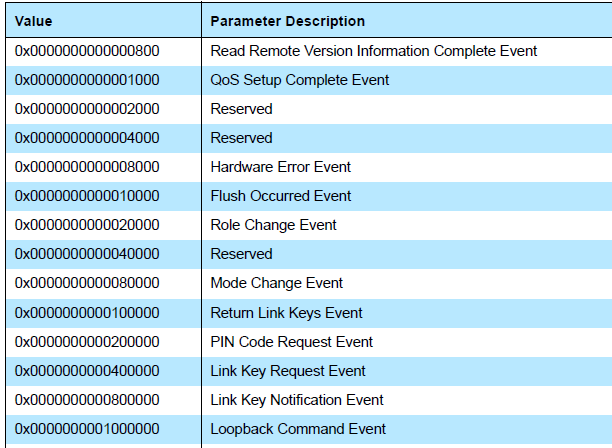

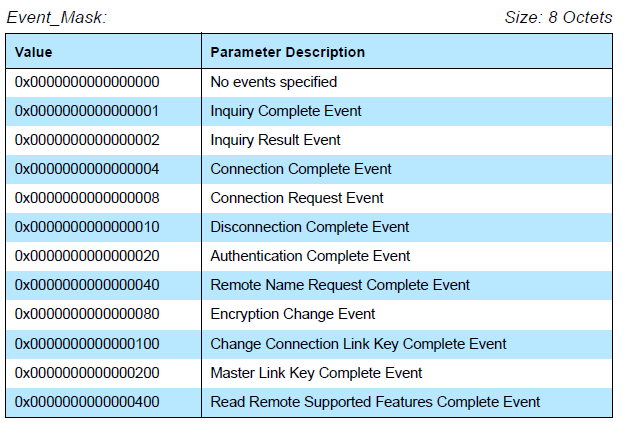

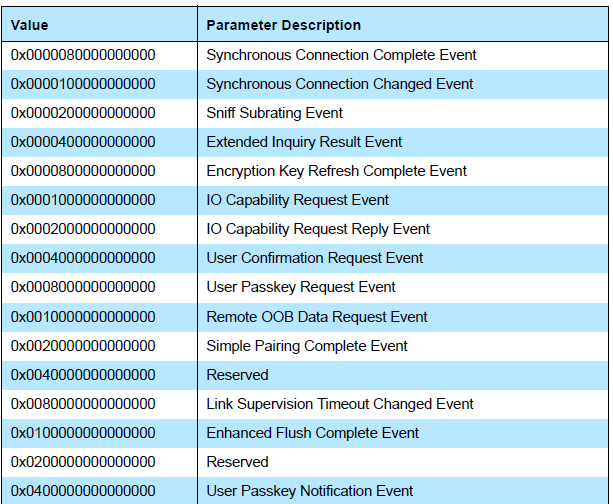

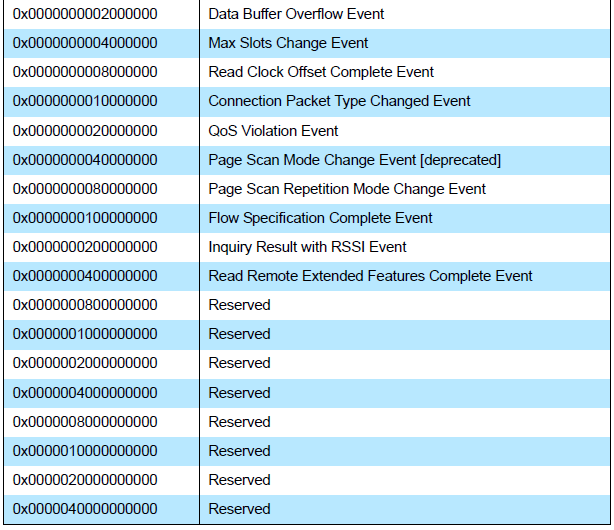

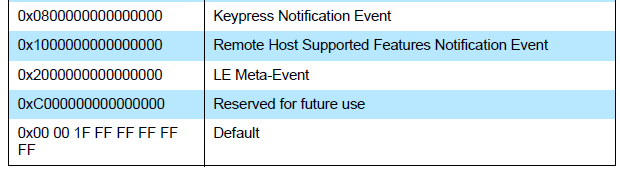

Event_Mask（8 Octet）：具体取值如下：

举例说明：

Command如下：

0x01：表示HCI Command Packet

0x0C01：表示是HCI_Set_Event_Mask command

指令的OGF是0x03即0000 11

OCF是0x0001即00 0000 0001

所以整个opcode是0000 1100 0000 0001即0x0C01

0x08：表示Parameter_Total_Length=8，即参数总长度是8个byte

0x3d bf ff ff ff ff ff ff：表示Event_Mask的值，具体参考上面的表，这个顺序跟上面表格中的顺序是一样的

对应的Event：

Command Complete event：

0x04：表示HCI Event Packet

0x0e：表示这个event是command complete event

0x04：表示Parameter_Total_Length即4个byte

0x01：表示Num_HCI_Command_Packets

0x0C01：表示是HCI_Set_Event_Mask command

0x00：表示status为0

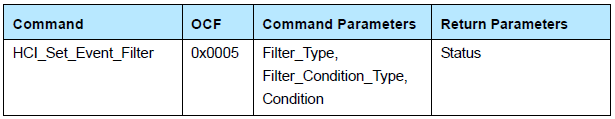

（5）Set Event Filter Command

这个命令可以用来设置event过滤器，hci reset以后，默认是没有任何过滤器的，并且Auto_Accept_Flag=off（这个参数用来设置是否自动接受连接请求），如果event过滤器设置满了，则会报错：Memory Full error code

如果Filter_Type != 0 && Filter_Condition_Type != 0x00，每次发送这个命令就会增加一个event过滤器（不会覆盖旧的过滤器）

如果Filter_Type == 0x00，发送这个命令会清空所有的event过滤器同时设置Auto_Accept_Flag=off,注意这时候只有Filter_Type一个参数，不能使用Filter_Condition_Type和Condition

如果Filter_Type != 0 && Filter_Condition_Type == 0x00，那么只有清理这个Filter_Type相关的event过滤器

Filter_Type取值有3种：

A、Inquiry Result过滤器：用来过滤Inquiry Result events的（分为三种Filter_Condition_Type，可以设置其中的一种或者几种）

    a、搜索过程中返回所有设备的response

    b、搜索过程中只返回有特定Class of Device的设备的response

    c、搜索过程中只返回有特定BD_ADDR的设备的response

B、Connection Setup过滤器：用来过滤连接的相关的event（Connection Complete或者Connection Request event）的（分为3种Filter_Condition_Type，可以设置其中的一种或者几种）

a、允许来自所有设备连接

    b、只允许来自特定Class of Device的设备的连接

    c、只允许来自特定BD_ADDR的设备的连接

    这三种Filter_Condition_Type都有一个Condition：Auto_Accept_Flag，用来设置是否自动接受连接请求，自动接受则只会产生Connection Complete event，不自动接受则会先产生Connection Request event，host接受以后，连接建立完成，会再产生Connection Request event

注意：

A、即使设置了Auto_Accept_Flag=on，在Connection Complete event之前，还是会有Link Key Request、PIN Code Request和Link Key Notification event

B、当新的和旧的event过滤器冲突时，新的会覆盖旧的，例如：Connection Setup过滤器时，其他参数都一样，只有Auto-Accept_Flag不同，那么新的过滤器会覆盖旧的

参数说明：

Filter_Type（1 Octet）	Filter_Condition_Type（1 Octet）	Condition
0x00（清理所有event过滤器）	无（0 Octet）	无（0 Octet）
0x01（Inquiry Result）	0x00（返回所有设备的response）	无（0 Octet）
	0x01（返回特定COD设备的response）	Class_of_Device（3 Octet） 默认值：0x000000返回所有设备的response 其他值：0xXXXXXX返回符合cod要求的设备的response
		Class_of_Device_Mask（3 Octet） 对COD参数的某个bit位不感兴趣则设置0
	0x02（返回特定BD_ADDR设备的response）	BD_ADDR（6 Octet）设备地址
0x02（Connection Setup）	0x00（允许来自所有设备连接）	Auto_Accept_Flag（1 Octet） 0x01：Auto_Accept_Flag=off，不自动接受连接请求 0x02：Auto_Accept_Flag=on，自动接受连接请求（role switch disabled） 0x03 Auto_Accept_Flag=on，自动接受连接请求（role switch enabled）如果是(e)SCO，与0x02效果一样
	0x01（允许特定COD设备的连接）	Class_of_Device（3 Octet） 默认值：0x000000允许所有设备的连接请求 其他值：0xXXXXXX允许符合cod要求的设备的设备的连接请求
		Class_of_Device_Mask（3 Octet） 对COD参数的某个bit位不感兴趣则设置0，SCO连接时，如果COD不知道，则默认是接受连接的
		Auto_Accept_Flag（1 Octet） 0x01：Auto_Accept_Flag=off，不自动接受连接请求 0x02：Auto_Accept_Flag=on，自动接受连接请求（role switch disabled） 0x03 Auto_Accept_Flag=on，自动接受连接请求（role switch enabled）如果是(e)SCO，与0x02效果一样
	0x02（允许特定BD_ADDR设备的连接）	BD_ADDR（6 Octet）设备地址
		Auto_Accept_Flag（1 Octet） 0x01：Auto_Accept_Flag=off，不自动接受连接请求 0x02：Auto_Accept_Flag=on，自动接受连接请求（role switch disabled） 0x03 Auto_Accept_Flag=on，自动接受连接请求（role switch enabled）如果是(e)SCO，与0x02效果一样

举例说明：

Command如下：

0x01：表示HCI Command Packet

0x0C05：表示是HCI_Set_Event_Filter command

指令的OGF是0x03即0000 11

OCF是0x0005即00 0000 0101

所以整个opcode是0000 1100 0000 0101即0x0C05

0x02：表示Parameter_Total_Length=2，即参数总长度是2个byte

0x01：表示Filter_Type为Inquiry Result过滤器

0x00：表示搜索过程中返回所有设备的response

对应的Event：

Command Complete event：

0x04：表示HCI Event Packet

0x0e：表示这个event是command complete event

0x04：表示Parameter_Total_Length即4个byte

0x01：表示Num_HCI_Command_Packets

0x0C05：表示是HCI_Set_Event_Filter command

0x00：表示status为0

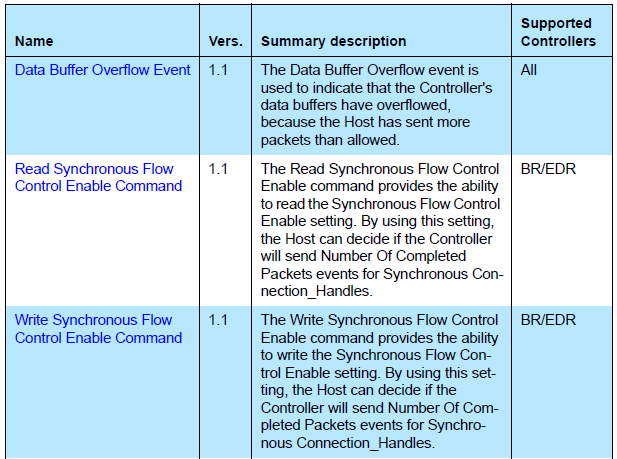

（6）Data Buffer Overflow Event

这个event表示Controller的数据缓冲区已经溢出

参数说明：

Link_Type（1 Octet）： 表示ACL连接还是SCO连接，0x00表示SCO连接，0x01

表示ACL连接

举例说明：（暂时没有）

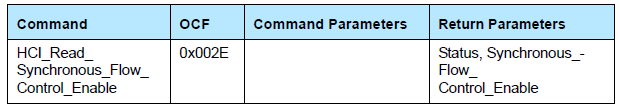

（7）Read Synchronous Flow Control Enable Command

这个命令用来获取Synchronous_Flow_Control_Enable的值。这个值只能在没有连接存在的情况下才能修改

返回参数说明：

Status（1 Octet）：0x00表示成功，其他值表示失败

Synchronous_Flow_Control_Enable（1 Octet）：这个参数是用来设置对于SCO连接BR/EDR Controller是否发送Number Of Completed Packets events for synchronous Connection_Handles. 0x00表示disable，0x01表示enable

举例说明：（暂时没有）

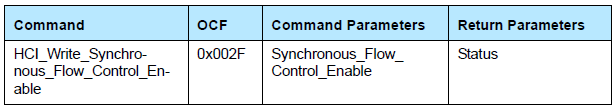

（8）Write Synchronous Flow Control Enable Command

这个命令用来设置Synchronous_Flow_Control_Enable的值，这个值只能在没有连接存在的情况下才能修改

参数说明：

Synchronous_Flow_Control_Enable（1 Octet）：这个参数是用来设置对于SCO连接BR/EDR Controller是否发送Number Of Completed Packets events for synchronous Connection_Handles. 0x00表示disable，0x01表示enable

返回参数说明：

Status（1 Octet）：0x00表示成功，其他值表示失败

举例说明：（暂时没有）
